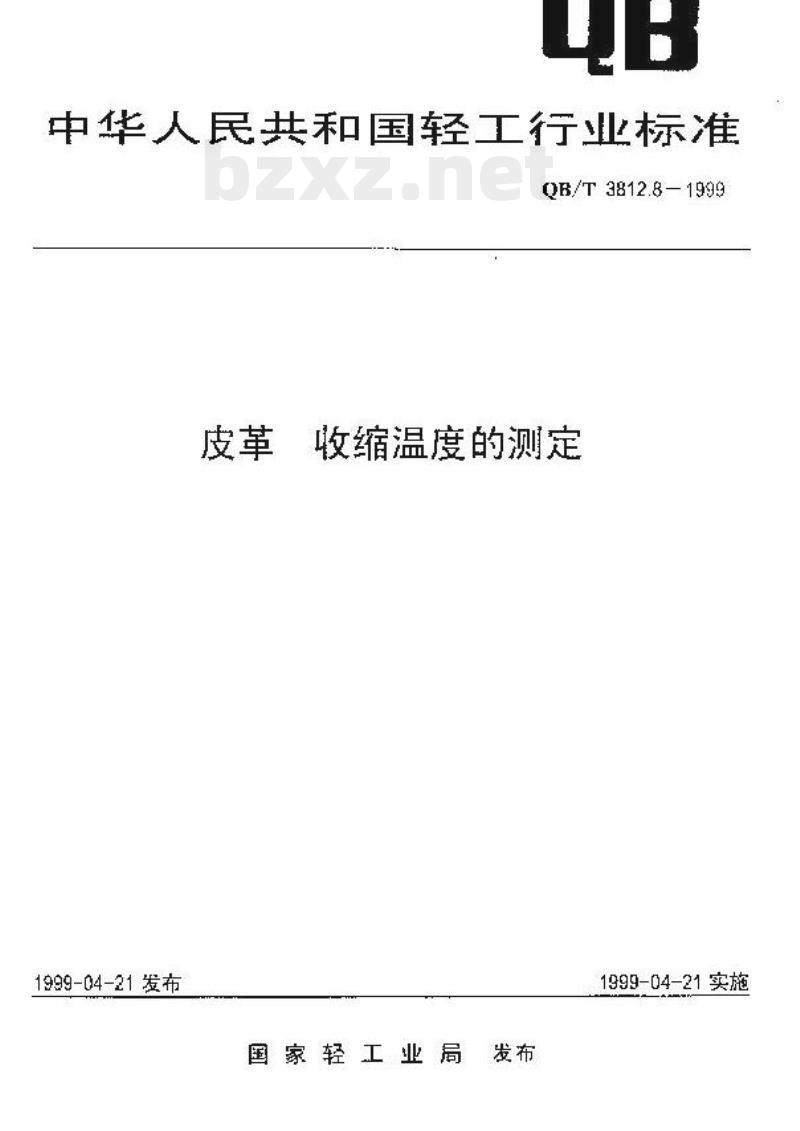

中华人民共和国轻工行业标准 QB/T 3812.8—1999 皮革收缩温度的测定 1999-04-21 发布 国家轻工业局发布 1999-04-21 实施 前言 本标准原国家标准 GB 4689.8—1984《皮革物理性能测试 第8部分：皮革收缩温度的测定》，经国家轻工业局【1999】112号文发布，转化为行业标准 QB/T 3812.8—1999，两者等同采用 ISO 3380:1975《皮革收缩温度的测定》。 本标准由轻工业局行业管理司归口。本标准由全国皮革标准化中心归口。本标准由轻工业部皮革研究所负责起草。 1 范围 本标准规定了测定皮革收缩温度的方法，适用于收缩温度在沸点以下的任一种类的皮革。 2 仪器和设备 2.1 试件准备 2.1.1 试件应为平整的皮革。 2.1.2 试件应在真空条件下处理，使内部气泡排尽，压力降至 40kPa (3mmHg) 以下。 2.1.3 试件在进入试验前，应在水中浸泡以充分润湿。 2.2 试验设备 2.2.1 烧杯：容量 500ml，内径 70mm，置于带有磁力搅拌器的加热台上。 2.2.2 铜杯：内径 40mm，底端封闭，上端附有一个带有小孔的盖子，小孔用于通过试片底端的孔。小孔距杯底 30±5mm。 2.2.3 刻度盘：直径 45mm，盘周刻有分度，间距 1mm。在 10mm 的滑轮发有一根很轻的针，可以保持平衡。 2.2.4 钩与滑轮：用于固定试片，确保试片张力维持在 0.03N 左右。 2.2.5 砝码：用于维持试片的张力。 2.2.6 电热器：具有玻璃或塑料材质的容器，升温速度约为每分钟 2℃。 3 规范性引用文件 本标准采用 GB 4689.4—1984《皮革物理性能测试 第4部分：皮革尺寸的测定》。 4 试验条件 4.1 温度计校正：所用的温度计应使用标准温度计进行校正。在 50～105℃ 的范围内，任何点的误差不得超过 0.5℃。 4.2 装置准备：在开始试验前，应检查仪器。使用两个已校正过的温度计 A 和 B，分别置于试片上下的水平面上，且靠近试片。 5 试验方法 5.1 将约 500±10ml 的热水放入烧杯（2.2.1）中，将试片放入水中。如果试片不能完全浸入水中，可用玻璃片将试片压入水中。 5.2 将待抽真空的试管置于真空装置（2.2.1）中，加热后抽真空，使仪器内的压力保持在 40kPa 以下 1～2 min。 5.3 试片应在水中浸泡 1h 以上后进行测定。 5.4 将试片上端挂在钩（2.2.4）上，下端固定在铜杯（2.2.2）内。 5.5 烧杯内加入 350±10ml 温热的水。加热水，升温速度应尽可能接近每分钟 2℃。 5.6 每隔 3 分钟记录一次温度和对应的指针读数，直到试片明显收缩停止为止。如果到沸腾才收缩，记录沸腾时的水温。 5.7 通过分析指针读数与相应温度形成的曲线，找出试片在最大长度时的位置向收缩方向移动半分度时的温度。记录该温度为试片的收缩温度。 6 注意事项 6.1 如果试片表面是防水性的，应先将皮革浸泡在水中，以确保其充分润湿。 6.2 试件直径 8～11mm 是合适的。 6.3 记录读数时应注意区分针的移动是由于试片收缩产生，还是由于仪器尺寸变化或水流波动引起的。 6.4 上述方法不适用于收缩温度接近沸点温度的试片。 7 结果表示 7.1 如果收缩温度在水沸点以前发生，就以该温度作为试验结果。 7.2 试验报告应包括以下内容： a. 是否采用本标准； b. 试验结果； c. 记录与本方法任何不符之处； d. 试片来源（如：纹理、肩部或腰部）及批样参考资料。
