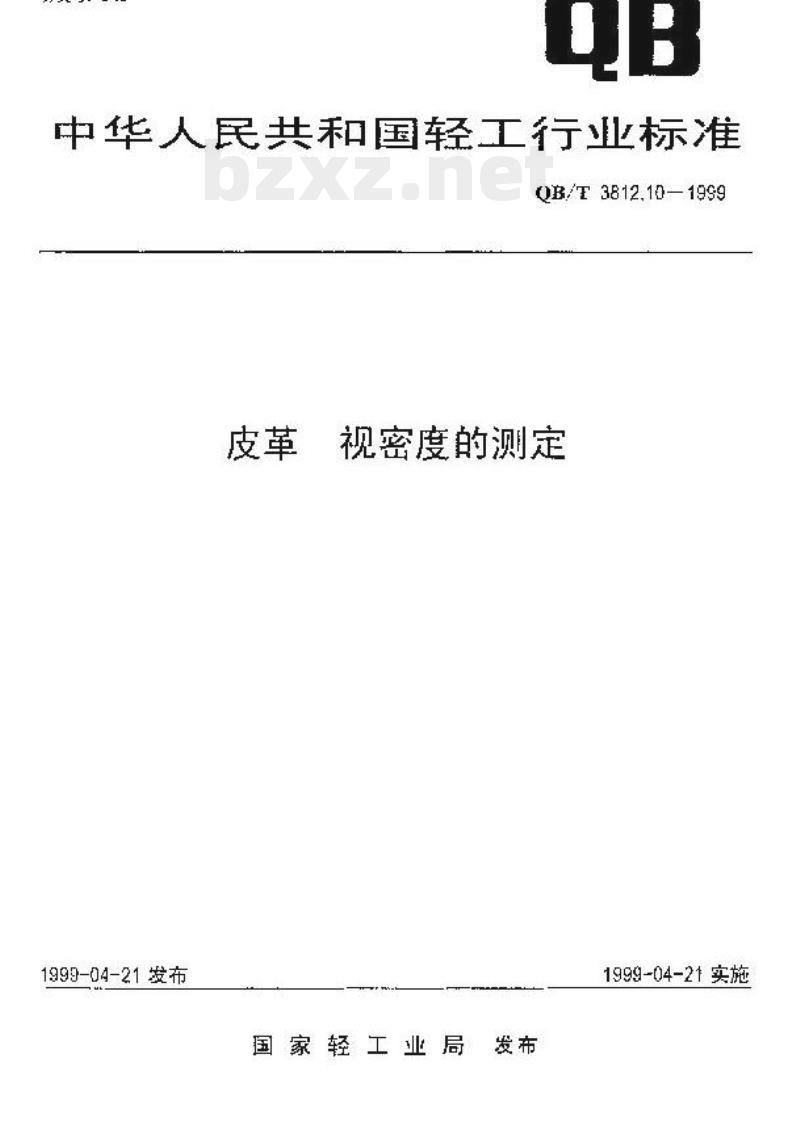

QB/T 3812.10—1999 皮革 密度的测定 分类号：Y45 发布日期：1999-04-21 实施日期：1999-04-21 国家轻工业局发布 本标准等同于国家标准 GB 4689.10—1984《皮革 物理性能的测定 第10部分：密度的测定》，经国家轻工业局 1999 年第 112 号文件批准，转化为行业标准 QB/T 3812.10—1999。其内容与 ISO 2420:1972《皮革 密度的测定》一致。 1. 原理 准确地测出环形皮革试片的体积，计算其体积，称出其质量（质量即密度）。 2. 仪器 2.1 容器：其形状为一个正圆柱形，直径为 mm（注：原文数据缺失），内外表面应光滑。容器高度应等于皮层的厚度。 2.2 测厚工具：应符合 GB 4689.4—1984《皮革 物理性能的测定 第4部分：厚度的测定》的规定。 2.3 质量天平：准确至 0.01g。 3. 试样 3.1 试样取法 所有试样均应在 GB 4689.2—1984《皮革 物理性能的测定 第2部分：试样的制备》所规定的标准空气中进行裁剪。 注：试样的切口应光洁，试样与台板之间应垫纸。 4. 测试方法 4.1 环境条件 所有测试均应在 GB 4689.4—1984《皮革 物理性能的测定 第4部分：厚度的测定》所规定的标准空气中进行。 4.2 厚度测定 按照 GB 4689.4—1984《皮革 物理性能的测定 第4部分：厚度的测定》的规定测定每件试片的厚度。测厚时应使用无负荷测厚仪。测定点共 4 点，其中 4 个点应位于试片中心周围约 20mm 处，其位置应是等边四边形的一个质心，且与试片中心点对称。测定厚度的单位为 mm。若由于皮革材质等原因导致测定点不足，应在报告中说明。 4.3 直径测定 在试样表面测定两个直径，这两个直径应相互垂直，在试样内表面也测出两个直径。直径以 mm 表示，准确至 0.05mm。 4.4 体积计算 试样体积的计算可将试样视为一个圆柱体，其体积 $V = rac{pi cdot d^2 cdot h}{4}$（$d$ 为直径，$h$ 为厚度）。 4.5 质量与密度测量 质量的单位为克 (g)，准确至 0.01g。密度的单位为 $\text{g/cm}^3$。密度按公式计算： $\rho = \frac{m}{V}$ 式中：$m$ 为试样的质量，$V$ 为试样的体积。 5. 试验报告 试验报告应包括下列内容： a. 采用的标准； b. 每个试片的密度有效数字（一位小数）； c. 测定厚度时所用的负荷与本标准规定不同时，应说明所用的压力及记录方式； d. 若测量方法与上述方法有任何不同，应予以说明； e. 相关的参考资料。
