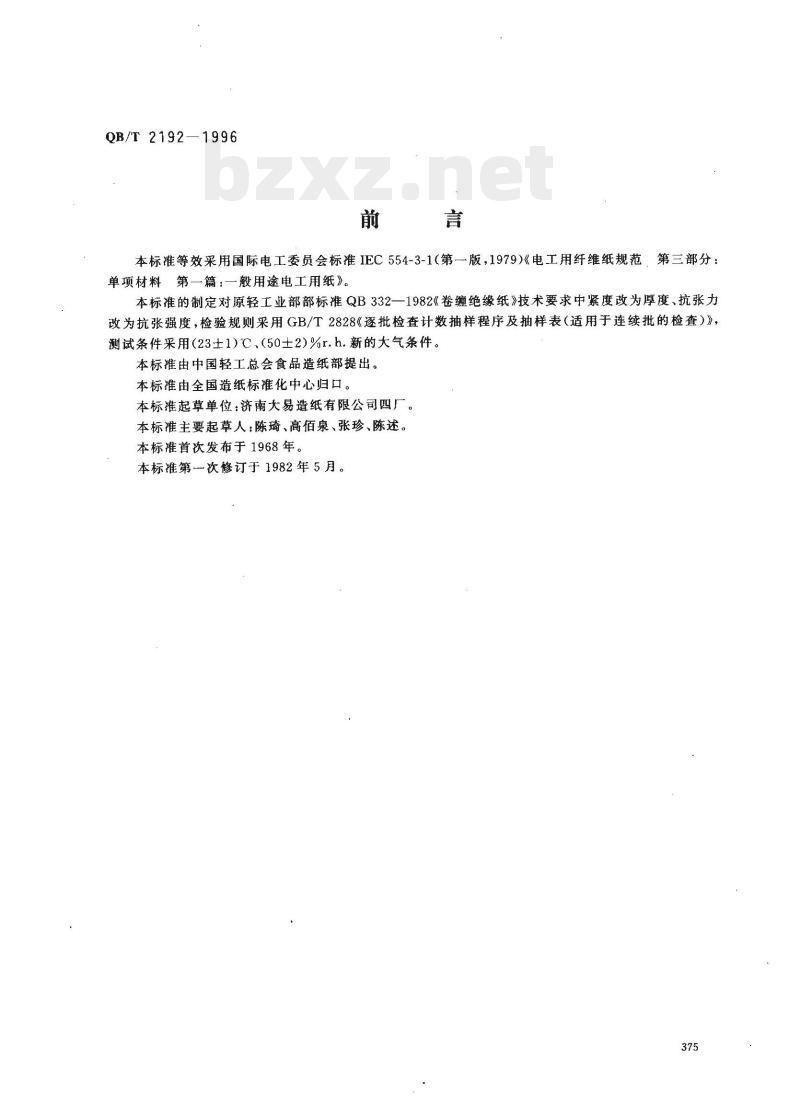

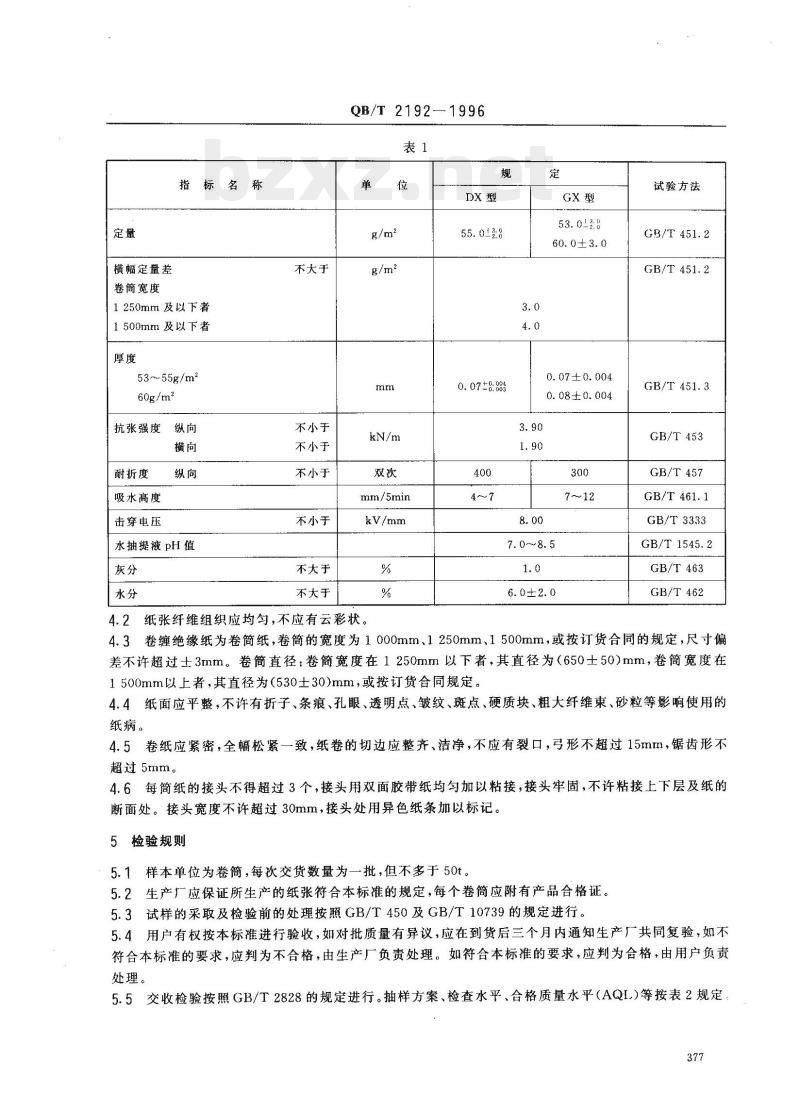

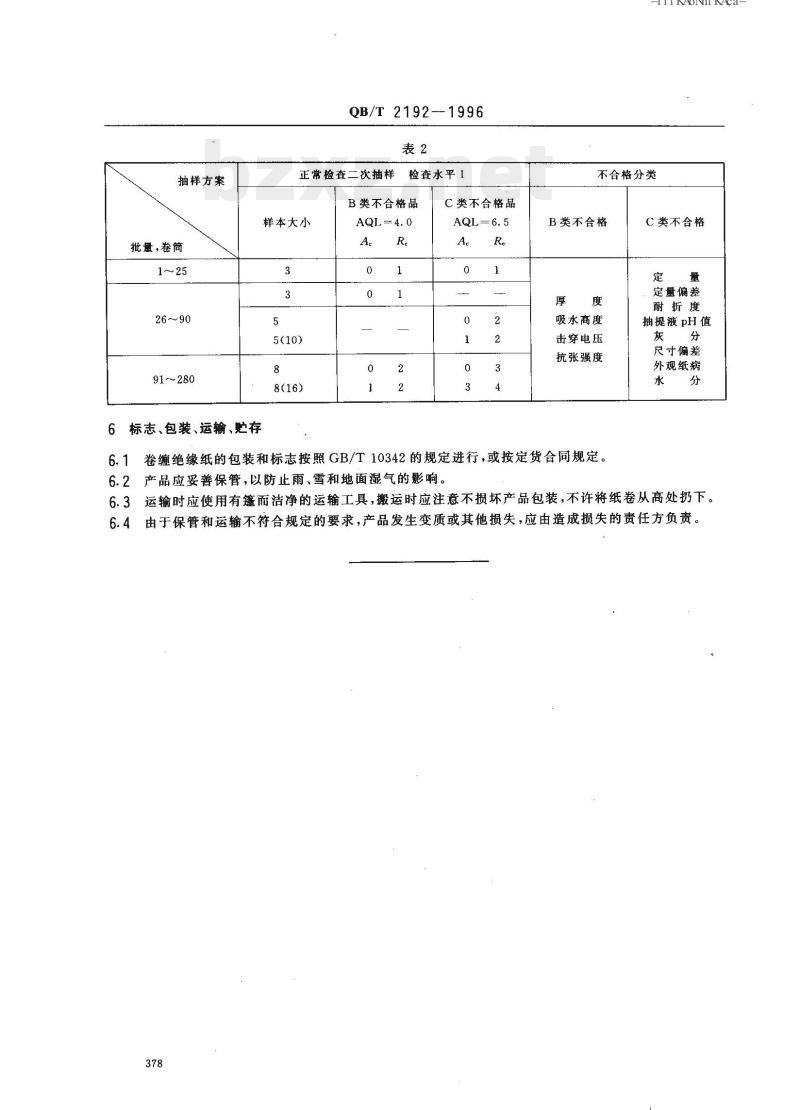

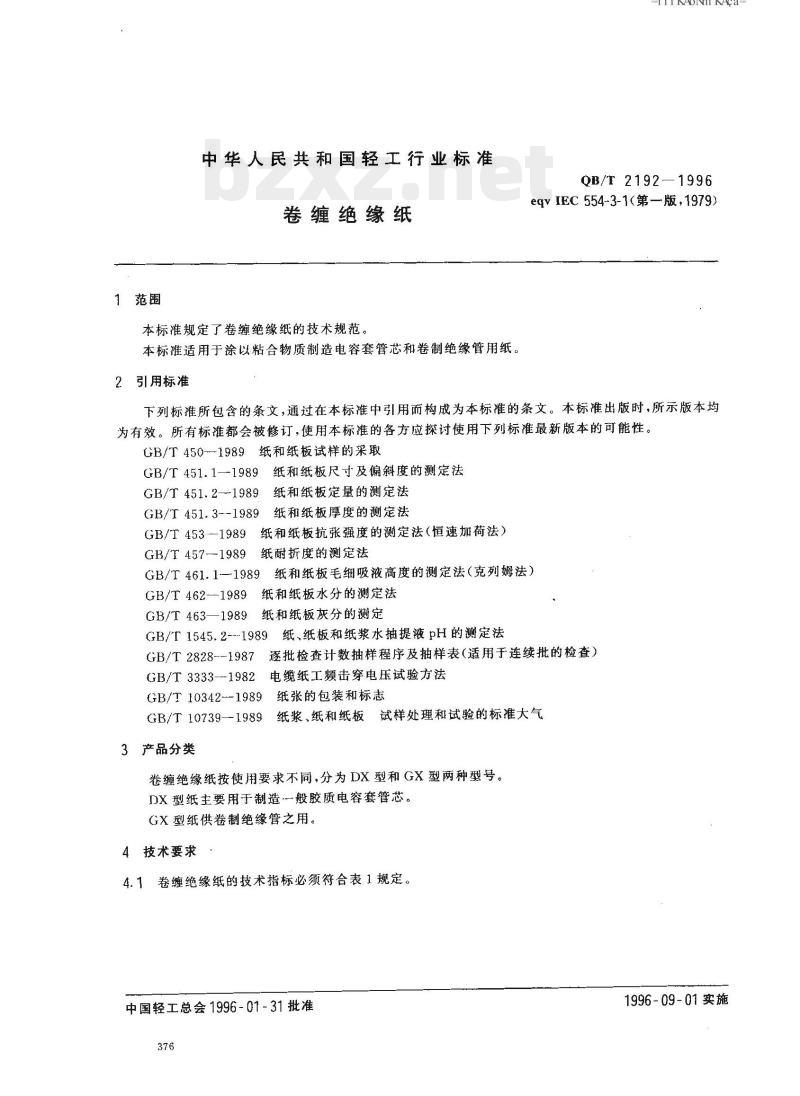

QB/T 2192—1996 卷缠绝缘纸 前言 本标准等效采用国际电工委员会标准 IEC554-3-1（第一版，1979）《电工用纤维纸规范，第三部分：单项材料第一篇：一般用途电工用纸》。本标准的制定对原轻工业部部标准 QB332—1982《卷缠绝缘纸》技术要求中紧度改为厚度、抗张力改为抗张强度，检验规则采用 GB/T 2828《逐批检查计数抽样程序及抽样表（适用于连续批的检查）》，测试条件采用 (23±1) ℃、(50±2)% r.h. 的新的大气条件。本标准由中国轻工总会食品造纸部提出。本标准由全国造纸标准化中心归口。本标准起草单位：济南大易造纸有限公司四厂。本标准主要起草人：陈琦、高佰泉、张珍、陈述。本标准首次发布于1968年。本标准于1982年5月进行修订。 1 范围 本标准规定了卷缠绝缘纸的技术规范。本标准适用于涂以粘合物质制造电容套管芯和卷制绝缘管用纸。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 450-1989 纸和纸板试样的采取 GB/T 451.1-1989 纸和纸板尺寸及偏斜度的测定法 GB/T 451.2-1989 纸和纸板厚度的测定法 GB/T 451.3-1989 纸和纸板定量的测定法 GB/T 453-1989 纸和纸板抗张强度的测定法（恒速加荷法） GB/T 457-1989 纸耐折度的测定法 GB/T 461.1-1989 纸和纸板毛细吸液高度的测定法（克列姆法） GB/T 462-1989 纸和纸板水分的测定法 GB/T 463-1989 纸和纸板灰分的测定 GB/T 1545.2-1989 纸、纸板和纸浆水抽提液 pH 的测定法 GB/T 2828-1987 逐批检查计数抽样程序及抽样表（适用于连续批的检查） GB/T 10342-1989 纸张的包装和标志 GB/T 10739-1989 纸浆、纸和纸板试样处理和试验的标准大气 3 产品分类 卷缠绝缘纸按使用要求不同，分为 DX 型和 GX 型两种型号。DX 型纸主要用于制造一般胶质电容套管芯。GX 型纸供卷制绝缘管之用。 4 技术要求 4.1 卷缠绝缘纸的技术指标必须符合表 1 规定。 表 1 技术指标 指标名称 | 单位 | DX型 | GX型 | 试验方法 定量 | g/m² | 53~55 | 60±3.0 | GB/T 451.3 厚度 | mm | 0.07±0.008 | 0.07±0.004 | GB/T 451.2 抗张强度 (纵向) | kN/m | 3.0 | 3.90 | GB/T 453 抗张强度 (横向) | kN/m | 4.0 | 1.90 | GB/T 453 耐折度 | mm/5min | 7~12 | [未提供] | GB/T 457 吸水高度 | mm | [未提供] | [未提供] | GB/T 461.1 击穿电压 | kV/mm | [未提供] | 8.00 | GB/T 3333 水抽提液pH值 | - | [未提供] | 7.0~8.5 | GB/T 1545.2 灰分 | % | [未提供] | 1.0 | GB/T 463 水分 | % | [未提供] | 6.0±2.0 | GB/T 462 4.2 纸张纤维组织应均匀，不应有云彩状。 4.3 卷缠绝缘纸为卷筒纸，卷筒的宽度为 1000mm、1250mm、1500mm，或按订货合同的规定，尺寸偏差不许超过 ±3mm。卷筒直径：卷筒宽度在 1250mm 以下者，其直径为 (650±50)mm；卷筒宽度在 1500mm 以上者，其直径为 (530±30)mm，或按订货合同规定。 4.4 纸面应平整，不许有折子、条痕、孔眼、透明点、皱纹、斑点、硬质块、粗大纤维束、砂粒等影响使用的纸病。 4.5 卷纸应紧密，全幅松紧一致，纸卷的切边应整齐、洁净，不应有裂口，弓形不超过 15mm，锯齿形不超过 5mm。 4.6 每筒纸的接头不得超过 3 个，接头用双面胶带加以粘接，接头牢固，不许粘接上下层及纸的断面处。接头宽度不许超过 30mm，接头处用异色纸条加以标记。 5 检验规则 5.1 样本单位为卷筒，每次交货数量为一批，但不多กว่า 50t。 5.2 生产厂应保证所生产的纸张符合本标准的规定，每个卷筒应附有产品合格证。 5.3 试样的采取及检验前的处理按照 GB/T 450 及 GB/T 10739 的规定进行。 5.4 用户有权按本标准进行验收，如对批质量有异议，应在到货后三个月内通知生产厂共同复验；如不符合本标准的要求，应判为不合格，由生产厂负责处理；如符合本标准的要求，应判为合格，由用户负责处理。 5.5 交收检验按照 GB/T 2828 的规定进行。抽样方案、检查水平、合格质量水平 (AQL) 按表 2 规定。 表 2 抽样方案与检查水平 样本大小 | 正常检查 | 二次抽样检查 | B类不合格品 (AQL=4.0) | C类不合格品 (AQL=6.5) 3 | 0 | 0 | 0 | 0 3 | 0 | 0 | 0 | 0 5 | 0 | 1 | 0 | 1 5(10) | 1 | 2 | 1 | 2 8 | 2 | 2 | 2 | 3 8(16) | 2 | 3 | 2 | 4 6 标志、包装、运输、贮存 6.1 卷缠绝缘纸的包装和标志按照 GB/T 10342 的规定进行，或按订货合同规定。 6.2 产品应妥善保管，以防止雨、雪和地面湿气的影响。 6.3 运输时应使用有篷而洁净的运输工具，搬任时应注意不损坏产品包装，不许将纸卷从高处扔下。 6.4 由于保管和运输不符合规定的要求，产品发生变质或其他损失，应由造成损失的责任方负责。
