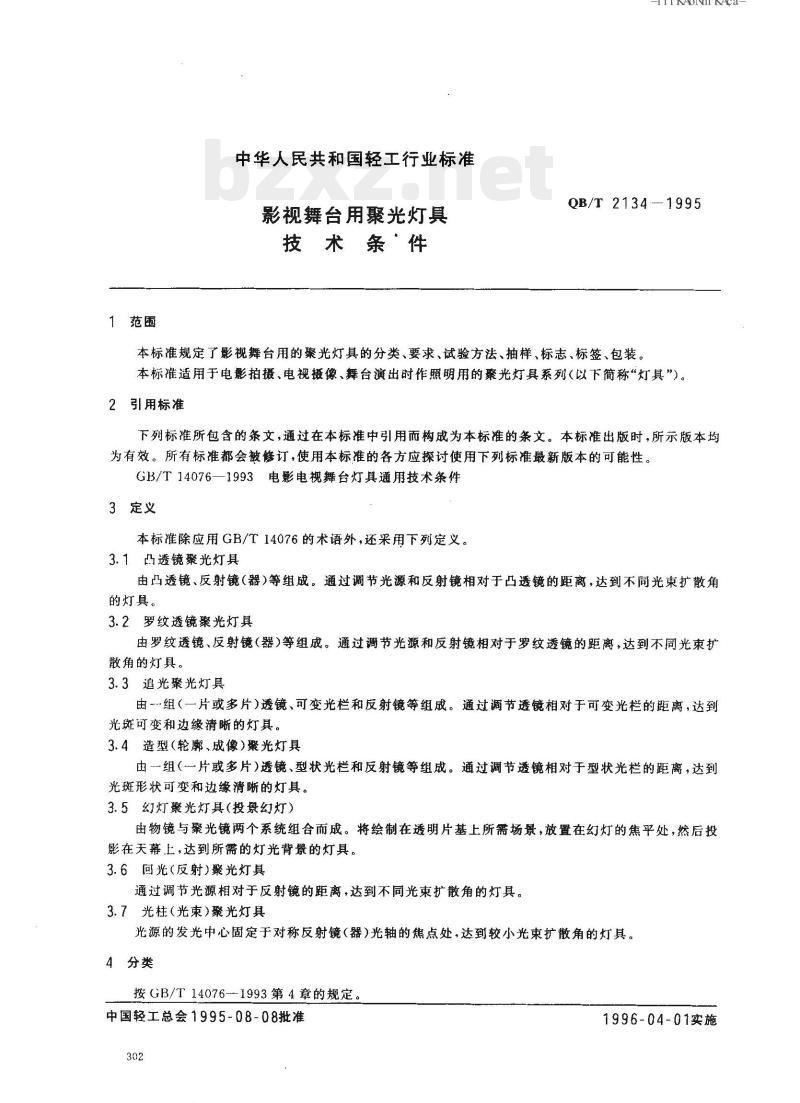

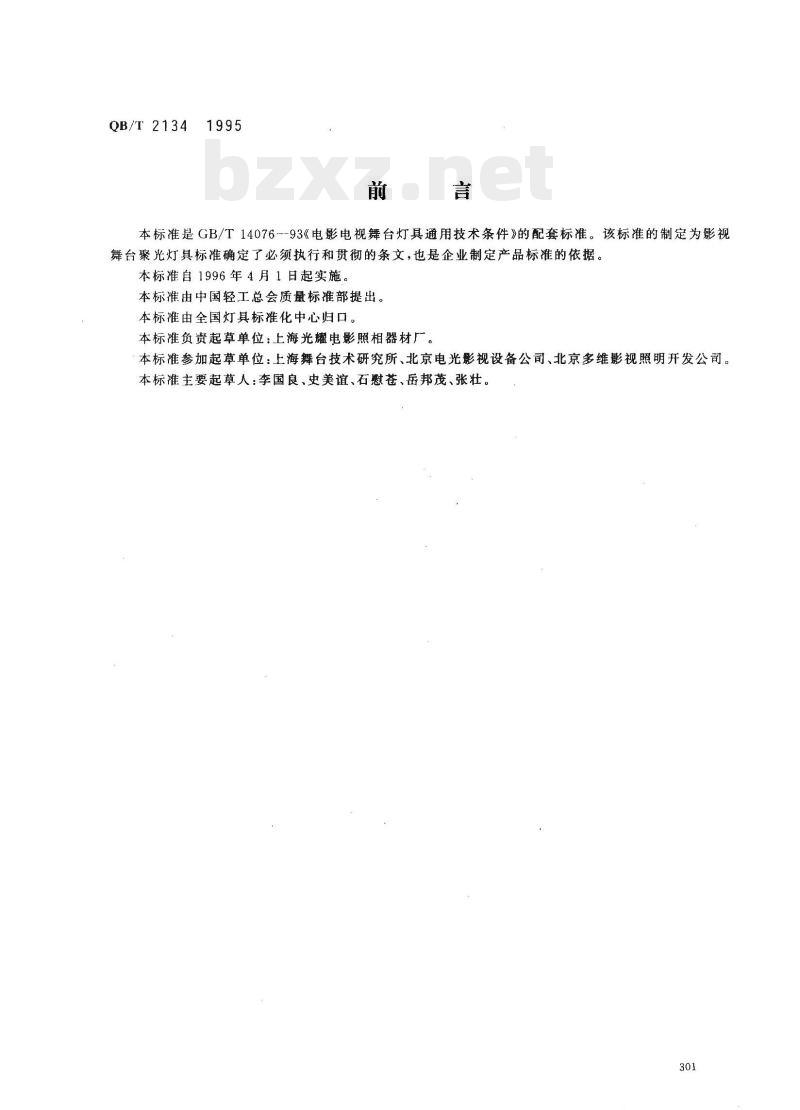

QB/T 2134—1995 影视舞台用聚光灯具 技术条件 前言 本标准是GB/T14076—1993《电影电视舞台灯具通用技术条件》的配套标准。该标准的制定为影视舞台聚光灯具标准确定了必须执行和贯彻的条文，也是企业制定产品标准的依据。本标准自1996年4月1日起实施。本标准由中国轻工总会质量标准部提出。本标准由全国灯具标准化中心归口。本标准负责起草单位：上海光耀电影照相器材厂。本标准参加起草单位：上海舞台技术研究所、北京电光影视设备公司、北京多维影视照明开发公司。本标准主要起草人：李国良、史美谊、石慰苍、岳邦茂、张壮。 1 范围 本标准规定了影视舞台用的聚光灯具的分类、要求、试验方法、抽样、标志、标签、包装。本标准适用于电影拍摄、电视摄像、舞台演出时作照明用的聚光灯具系列（以下简称“灯具”）。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T14076—1993《电影电视舞台灯具通用技术条件》。 3 定义 本标准除应用GB/T14076的术语外，还采用下列定义。 3.1 凸透镜聚光灯具：由凸透镜、反射镜（器）等组成。通过调节光源和反射镜相对于凸透镜的距离，达到不同光束扩散角的灯具。 3.2 罗纹透镜聚光灯具：由罗纹透镜、反射镜（器）等组成。通过调节光源和反射镜相对于罗纹透镜的距离，达到不同光束扩散角的灯具。 3.3 追光聚光灯具：由一组（一片或多片）透镜、可变光栏和反射镜等组成。通过调节透镜相对于可变光栏的距离，达到光斑可变和边缘清晰的灯具。 3.4 造型（轮廓、成像）聚光灯具：由一组（一片或多片）透镜、形状光栏和反射镜等组成。通过调节透镜相对于形状光栏的距离，达到光斑形状可变和边缘清晰的灯具。 3.5 幻灯聚光灯具（投影幻灯）：由物镜与聚光镜两个系统组合而成。将绘制在透明片基上所需的场景，放置在幻灯的焦平面处，然后投影在天幕上，达到所需的灯光背景的灯具。 3.6 回光(反射)聚光灯具：通过调节光源相对于反射镜的距离，达到不同光束扩散角的灯具。 3.7 光柱（光束）聚光灯具：光源的发光中心固定于对称反射镜（器）光轴的焦点处，达到较小光束扩散角的灯具。 4 分类 按GB/T14076--1993第4章的规定。 5 要求 除引用GB/T14076--1993第5章外，还应符合下列要求。 5.1 灯具的效率应符合下列规定： - 罗纹透镜聚光灯：25% - 平凸透镜聚光灯：20% - 回光(反射式)聚光灯：30% 5.2 灯具外表面的温度，最高不应大于150℃。 5.3 灯具的型式、规格和型号等，应在企业标准中用图表列出。 5.4 灯具的光度性能，应在企业标准中用图表列出。 5.5 灯具的主要配件（透镜、反射镜、灯泡、灯座和插头座等）型号、规格，应在企业标准中用图表列出。 6 试验方法 除引用GB/T14076—1993第6章外，还应符合下列方法。 6.1 灯具效率是将测得的灯具总光通量与灯泡的总光通量之比，再乘以100%。 6.2 用热电耦温度计或半导体点温计，在灯具点亮30min后的外壳表面，任意一点测得的温度值。 6.3 按5.3、5.4、5.5用目测法。 7 抽样 7.1 本标准中的要求均为型式检验。 7.2 质量评定规则按GB/T14076--1993中的7.1规定。 8 标志、标签、包装 按GB/T14076—1993中的第8章的规定。
