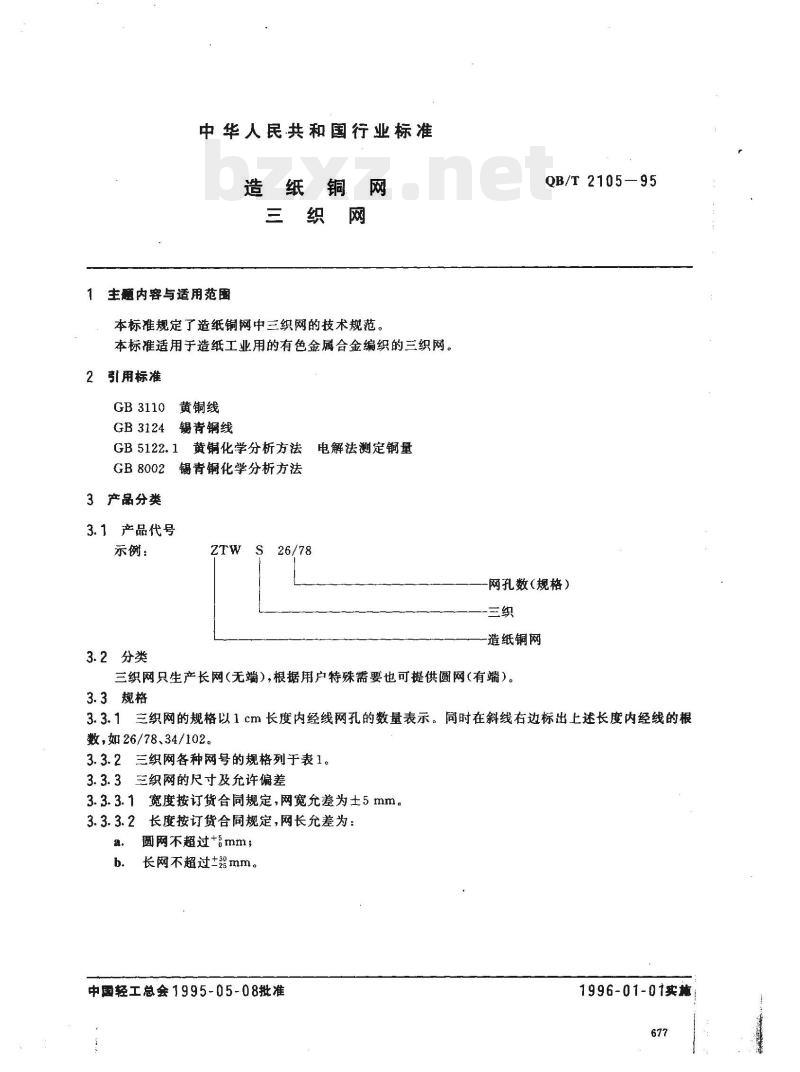

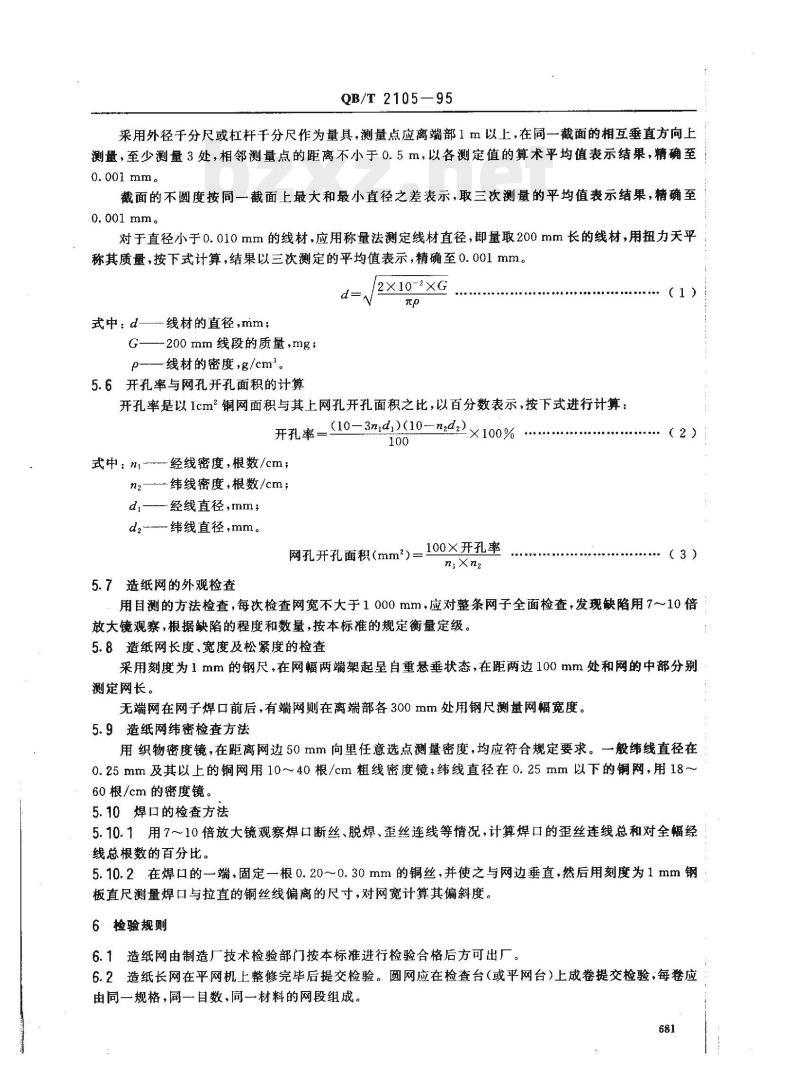

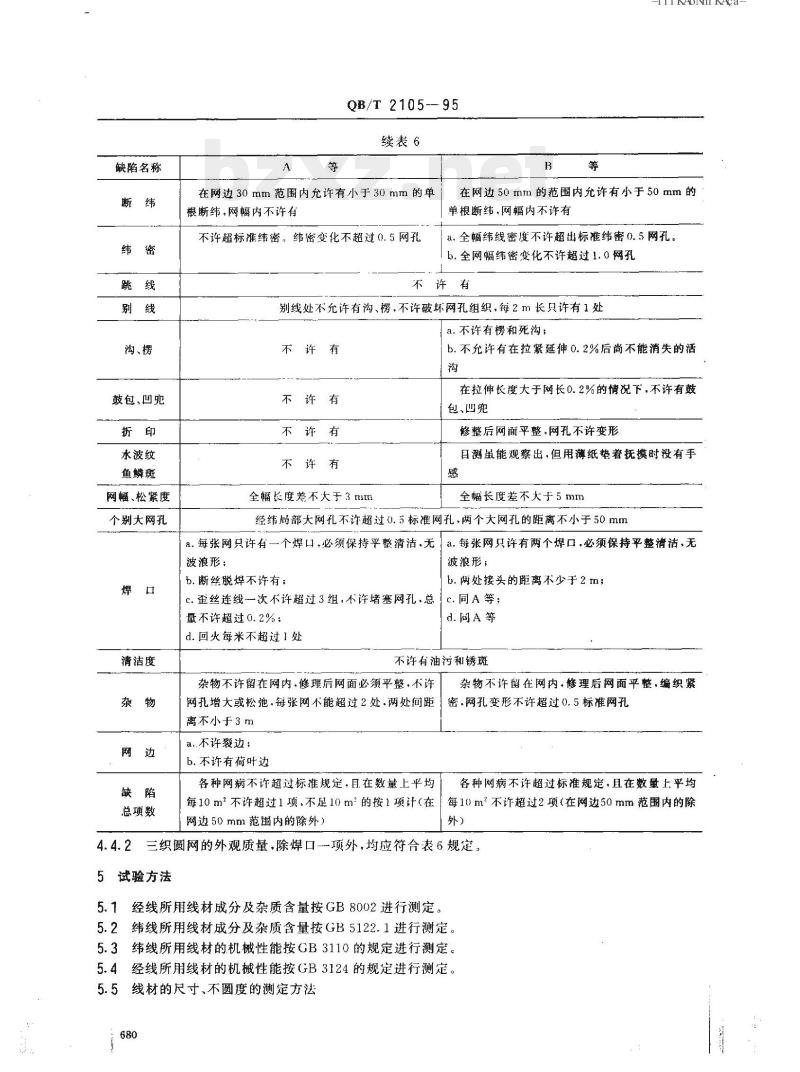

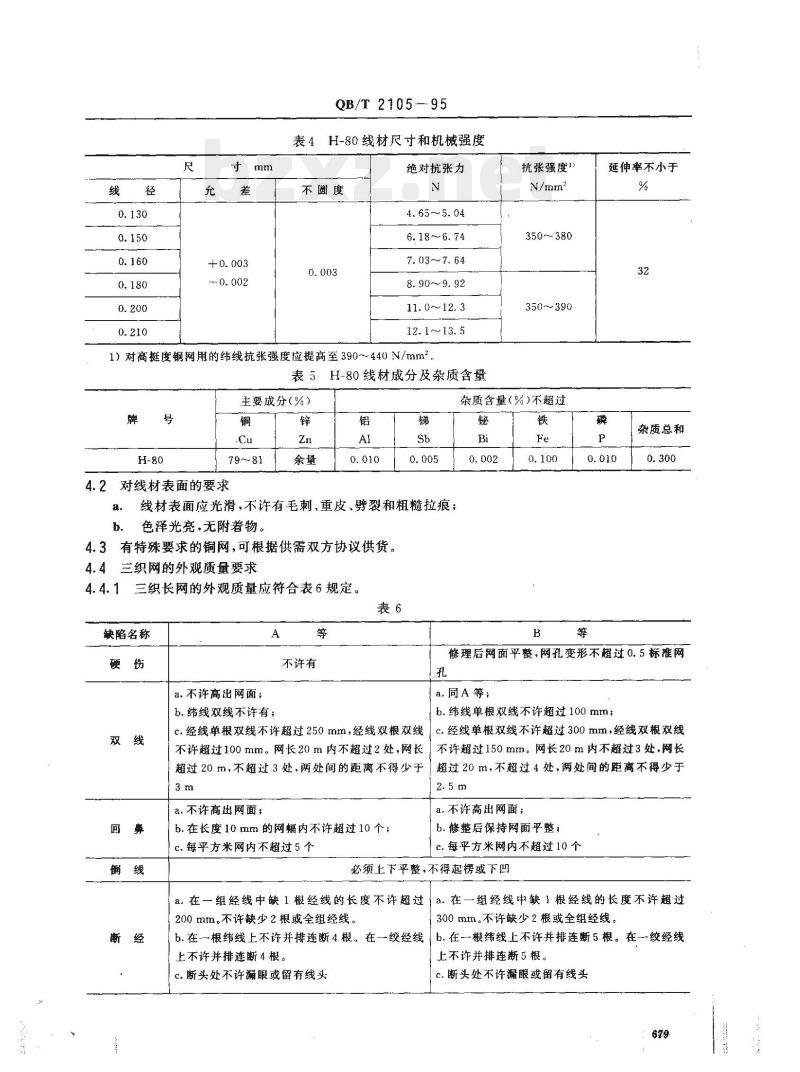

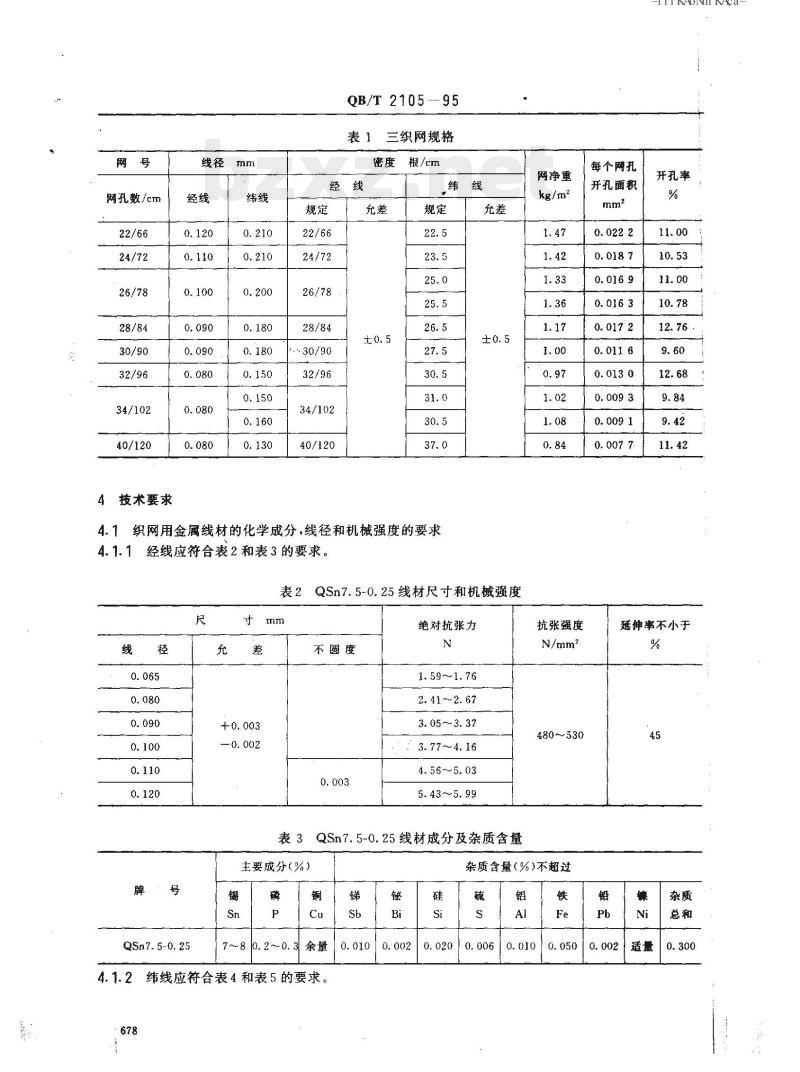

中华人民共和国行业标准 造纸铜网——三织网 QB/T 2105—95 1 范围 本标准规定了造纸铜网中三织网的技术规范。本标准适用于造纸工业用的有色金属合金编织的三织网。 2 引用标准 GB 3110 黄铜线 GB 3124 黄铜化学分析方法 GB 5122.1 锡青铜化学分析方法 GB 8002 青钢化学分析方法 3 产品分类 3.1 产品代号 示例：ZTW 26/78 3.2 分类 三织网只生产长网（无端），根据用户特殊需要也可提供圆网（有端）。 3.3 规格 3.3.1 三织网的规格以1cm长度内经线网孔的数量表示。同时在斜线右边标出上述长度内经线的根数，如26/78、34/102。 3.3.2 三织网各种网号的规格列于表1。 3.3.3 三织网的尺寸及允许偏差 3.3.3.1 宽度按订货合同规定，网宽允差为±5mm。 3.3.3.2 长度按订货合同规定，网长允差为：圆网按约定执行；长网不超过±2mm。 表1 三织网规格 网号 | 网孔数/cm (经/纬) | 经线线径 (mm) | 纬线线径 (mm) | 经线根数/cm | 纬线根数/cm 22/66 | 22/66 | 0.120 | 0.210 | 22 | 66 24/72 | 24/72 | 0.110 | 0.210 | 24 | 72 26/78 | 26/78 | 0.100 | 0.200 | 26 | 78 28/84 | 28/84 | 0.090 | 0.180 | 28 | 84 30/90 | 30/90 | 0.090 | 0.180 | 30 | 90 32/96 | 32/96 | 0.080 | 0.150 | 32 | 96 34/102 | 34/102 | 0.080 | 0.150 | 34 | 102 40/120 | 40/120 | 0.080 | 0.160 | 40 | 120 4 技术要求 4.1 织网用金属线材的化学成分、线径和机械强度的要求 4.1.1 经线应符合表2和表3的要求。 表2 QSn7.5-0.25线材尺寸和机械强度 线径 (mm) | 允差 (mm) | 不圆度 (mm) | 绝对抗张力 (N) | 延伸率 (%) 0.065 | +0.003/-0.002 | 0.003 | 1.59~1.76 | 45 0.080 | +0.003/-0.002 | 0.003 | 2.41~2.67 | 45 0.090 | +0.003/-0.002 | 0.003 | 3.05~3.37 | 45 0.100 | +0.003/-0.002 | 0.003 | 3.77~4.16 | 45 0.110 | +0.003/-0.002 | 0.003 | 4.56~5.03 | 45 0.120 | +0.003/-0.002 | 0.003 | 5.43~5.99 | 45 表3 QSn7.5-0.25线材成分及杂质含量 主要成分 (%) | 锡 (Sn) | 磷 (P) | 铜 (Cu) 锡 (Sn) | 70~80.2 | 0.2~0.3 | 余量 4.1.2 纬线应符合表4和表5的要求。 表4 H-80线材尺寸和机械强度 线径 (mm) | 允差 (mm) | 不圆度 (mm) | 绝对抗张力 (N) | 延伸率 (%) 0.130 | +0.003/-0.002 | 0.003 | 4.65~5.04 | 32 0.150 | +0.003/-0.002 | 0.003 | 6.18~6.74 | 32 0.160 | +0.003/-0.002 | 0.003 | 7.03~7.64 | 32 0.180 | +0.003/-0.002 | 0.003 | 8.90~9.92 | 32 0.200 | +0.003/-0.002 | 0.003 | 11.0~12.3 | 32 0.210 | +0.003/-0.002 | 0.003 | 12.1~13.5 | 32 表5 H-80线材成分及杂质含量 主要成分 (%) | 铜 (Cu) | 锌 (Zn) | 铝 (Al) | 锑 (Sb) | 磷 (P) | 铋 (Bi) | 铁 (Fe) | 杂质总和 (%) 铜 (Cu) | 79~81 | 余量 | 0.010 | 0.005 | 0.010 | 0.002 | 0.100 | 0.300 4.2 对线材表面的要求 a. 线材表面应光滑，不许有毛刺、重皮、劈裂和粗糙拉痕； b. 色泽光亮，无附着物。 4.3 有特殊要求的铜网，可根据供需双方协议供货。 4.4 三织网的外观质量要求 4.4.1 三织长网的外观质量应符合表6规定。 表6 三织网外观质量缺陷及要求 缺陷名称 | A级要求 | B级要求 断线 | 经线单根断裂长度不许超过200mm，不许缺少2根或全组经线；纬线单根断裂不许超过100mm，不许并排连断5根；断头处不许漏眼或留有线头。 双线 | 经线单根双线不许超过250mm，经线双根双线不许超过100mm；纬线单根双线不许超过150mm，不许并排连断4根；断头处不许漏眼或留有线头。 纬线跳孔 | 在长度10mm的网幅内不许超过10个；每平方米网内不超过5个。 别线 | 经线单根双线不许超过300mm，经线双根双线不许超过150mm；纬线单根双线不许超过100mm，不许并排连断5根；断头处不许漏眼或留有线头。 沟、楞 | 不许有楞和死沟；每2m长只许有1处；不许有在拉紧延伸0.2%后尚不能消失的活沟。 鼓包、凹兜 | 在拉伸长度大于网长0.2%的情况下，不许有鼓包、凹兜。 折印 | 修整后网面平整，网孔不许变形。 水波纹 | 修整后保持网面平整。 鱼鳞斑 | 修整后网面平整，网孔变形不超过0.5标准网。 网幅、松紧度 | 全幅长度差不大于3mm；不许有波浪形。 个别大网孔 | 经纬局部大网孔不许超过0.5标准网孔；两个大网孔距离不小于50mm。 焊口 | 每张网只许有一个焊口，必须保持平整清洁，无波浪形；不许有断丝脱焊。 清洁度 | 不许有油污和锈斑。 杂物 | 不许留在网内，修理后网面必须平整，不许网孔增大或松弛；每张网不能超过2处，两处间距离不小于3m。 网边 | 在网边50mm范围内允许有小于50mm的单根断纬；不许有裂边、荷叶边。 缺陷总项数 | 每10m2不许超过1项（网边50mm范围除外）。 | 每10m2不许超过2项（网边50mm范围除外）。 4.4.2 三织圆网的外观质量，除焊口一项外，均应符合表6规定。 5 试验方法 5.1 经线所用线材成分及杂质含量按GB 8002进行测定。 5.2 纬线所用线材成分及杂质含量按GB 5122.1进行测定。 5.3 纬线所用线材的机械性能按GB 3110的规定进行测定。 5.4 经线所用线材的机械性能按GB 3124的规定进行测定。 5.5 线材的尺寸、不圆度的测定方法：采用外径千分尺或杠杆千分尺作为量具，测量点应离端部1m以上，在同一截面的相互垂直方向上测量，至少测量3处，相邻测量点的距离不小于0.5m，以各测定值的算术平均值表示结果，精确至0.001 mm。截面的不圆度按同一截面上最大和最小直径之差计算。
