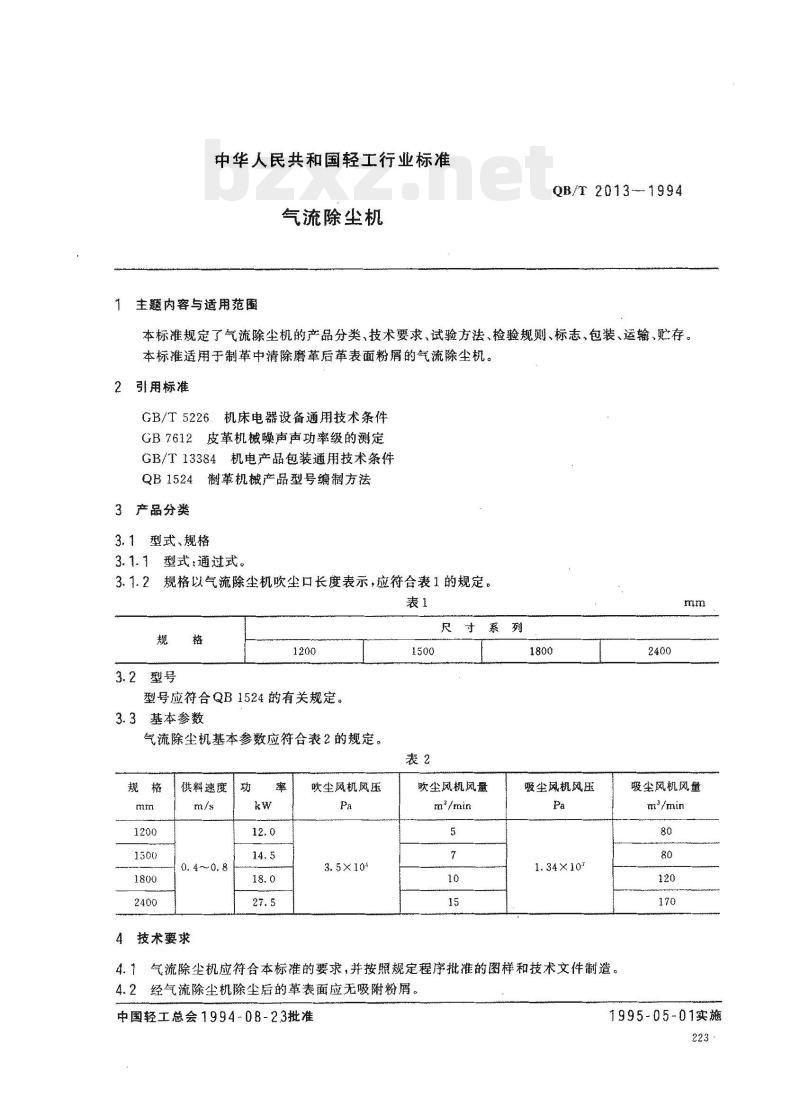

中华人民共和国轻工行业标准 气流除尘机 QB/T2013-1994 1 范围 本标准规定了气流除尘机的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用于制革中清除磨革后革表面粉屑的气流除尘机。 2 引用标准 GB/T5226 机床电器设备通用技术条件 GB/T7612 皮革机械噪声声功率级的测定 GB/T13384 机电产品包装通用技术条件 QB/T1524 制革机械产品型号编制方法 3 产品分类 3.1 型式、规格 3.1.1 型式：通过式。 3.1.2 规格：以气流除尘机吹尘口长度表示，应符合表1的规定。型号应符合QB/T1524的有关规定。 表1 规格表 规格(mm)：1200, 1500, 1800, 2400 3.3 基本参数 气流除尘机基本参数应符合表2的规定。 表2 基本参数表 | 规格 (mm) | 1200 | 1500 | 1800 | 2400 | | :--- | :--- | :--- | :--- | :--- | | 供料速度 (m/s) | 0.4~0.8 | 0.4~0.8 | 0.4~0.8 | 0.4~0.8 | | 功率 (kW) | 12.0 | 14.5 | 18.0 | 27.5 | | 吹尘风机风量 (m³/min) | 5 | 7 | 10 | 15 | | 吹尘风机风压 (Pa) | 3.5×10⁴ | 3.5×10⁴ | 3.5×10⁴ | 3.5×10⁴ | | 吸尘风机风量 (m³/min) | 80 | 80 | 120 | 170 | | 吸尘风机风压 (Pa) | 1.34×10⁴ | 1.34×10⁴ | 1.34×10⁴ | 1.34×10⁴ | 4 技术要求 4.1 气流除尘机应符合本标准的要求，并按照规定程序批准的图样和技术文件制造。 4.2 经气流除尘机除尘后的革表面应无吸附粉屑。 4.3 制造装配的技术要求 4.3.1 制造质量要求 4.3.1.1 铸件：表面应平整，浇口、冒口、型砂和粘结物必须除净；不准有裂痕、缩松、冷隔、气孔和夹渣等缺陷；不影响零件强度的缺陷，允许按有关规定进行焊补。 4.3.1.2 锻件：不准有裂纹、夹层、烧伤和夹渣等缺陷。 4.3.1.3 热处理件：表面不准有裂纹、烧伤等缺陷；表面氧化件的氧化膜色应均匀，不准有斑絮；热处理件的其他技术要求应按有关规定执行。 4.3.1.4 冲压件：表面应平整，棱边清晰，不准有纹和锈蚀。 4.3.1.5 焊接件：焊缝应平整，焊渣应除净，其他技术要求应符合图样规定。 4.3.1.6 电镀件：镀层应色泽均匀，不准有斑痕、气泡、露底和划伤等缺陷。 4.3.1.7 油漆件：漆膜应色泽均匀，不准有漏涂、流挂、划伤和脱落等缺陷。 4.3.2 装配质量要求 4.3.2.1 所有零件应检验合格后才能装配，外购件、外协件应有合格证明书才能装配。 4.3.2.2 吹尘口缝隙为0.1～0.3mm。 4.4 整机性能 4.4.1 气流除尘机必须有安全防护装置。 4.4.2 电气系统动作协调、准确可靠；绝缘性能和防护措施应符合GB/T5226的有关规定。 4.4.3 气流除尘机空运转噪声声功率级不得大于95dB。 4.4.4 气流除尘机正常运转时，各处轴承温升不得大于35℃，温度不得高于70℃。 5 试验方法 5.1 本标准4.3.2.2条用塞尺检验。 5.2 本标准4.4.2条的绝缘性能按GB/T5226的规定进行检验。 5.3 本标准4.4.3条按GB/T7612测定。 5.4 本标准4.4.4条在热平衡后，用表面温度计测定。 5.5 本标准4.2、4.3.1、4.4.1条均凭感官检验。 6 检验规则 6.1 产品须经制造厂质量检验部门检验合格，并签发合格证后方可出厂。 6.2 每台产品应进行出厂检验，检验项目为本标准4.3.1.7、4.3.2.2、4.4条，检验结果应符合本标准要求。 6.3 有下列情况之一时，应进行型式检验： a. 新产品或老产品转厂生产的试制定型鉴定； b. 正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时； c. 正常生产时，每累积生产100台后，应周期性进行一次检验； d. 产品停产二年以上，恢复生产时； e. 出厂检验结果与上次型式检验有较大差异时； f. 国家质量监督机构提出进行型式检验的要求时。 6.4 型式检验样机应在当批中采用随机抽样法抽验10%，但不得少于1台，检验结果应符合本标准要求。如果出现不合格项，应对不合格项加倍进行检验，如仍不合格，判该批产品不合格。 7 标志、包装、运输、贮存 7.1 每台气流除尘机应按图纸上规定的位置固定产品标牌，产品标牌内容如下： a. 制造厂名； b. 产品名称； c. 商标； d. 产品型号； e. 制造日期（或编号）或生产批号； f. 产品的主要参数。 7.2 气流除尘机的包装应符合GB/T13384的规定。 7.3 运输装卸时应小心轻放，严禁抛掷和碰撞，防止剧烈震动和雨淋。 7.4 贮存时应存放在通风、干燥、无腐蚀性物质的库房内。 附加说明： 本标准由中国轻工总会质量标准部提出。本标准由全国毛皮制革机械标准化中心归口。本标准由连云港皮革机械厂负责起草。本标准主要起草人：张金国、连元良、倪向荣、顾明。本标准于1989年12月发布，1993年11月复审确认。自本标准实施之日起，原专业标准ZB/TY94009-1989《气流除尘机》作废。
