本标准规定了家用和类似用途储水快热组合式电热水器的术语和定义、分类与型号命名、要求、试验方法、检验规则、标志、包装、运输、贮存。 本标准适用于额定电压单相器具不超过250V、其他器具不超过480V，额定功率不超过8500W，额定容量不小于5L的储水快热组合式电热水器。

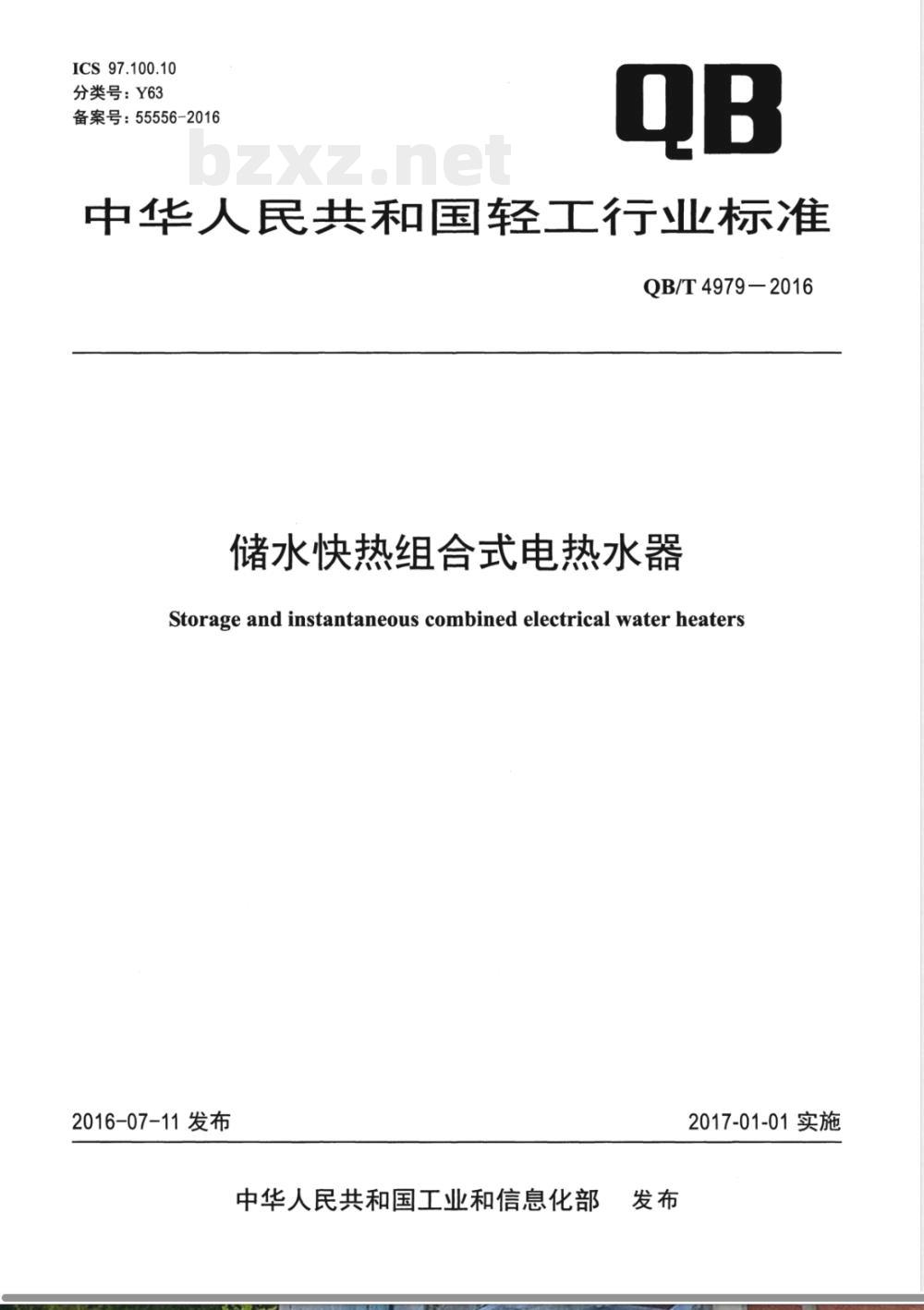

ICS97.100.10
分类号：Y63
备案号：55556-2016
中华人民共和国轻工行业标翟
QB/T 4979—2016
诸水快热组合式电热水器
Storage and instantaneous combined electrical water heaters2016-07-11发布
中华人民共和国工业和信息化部发布
2017-01-01实施

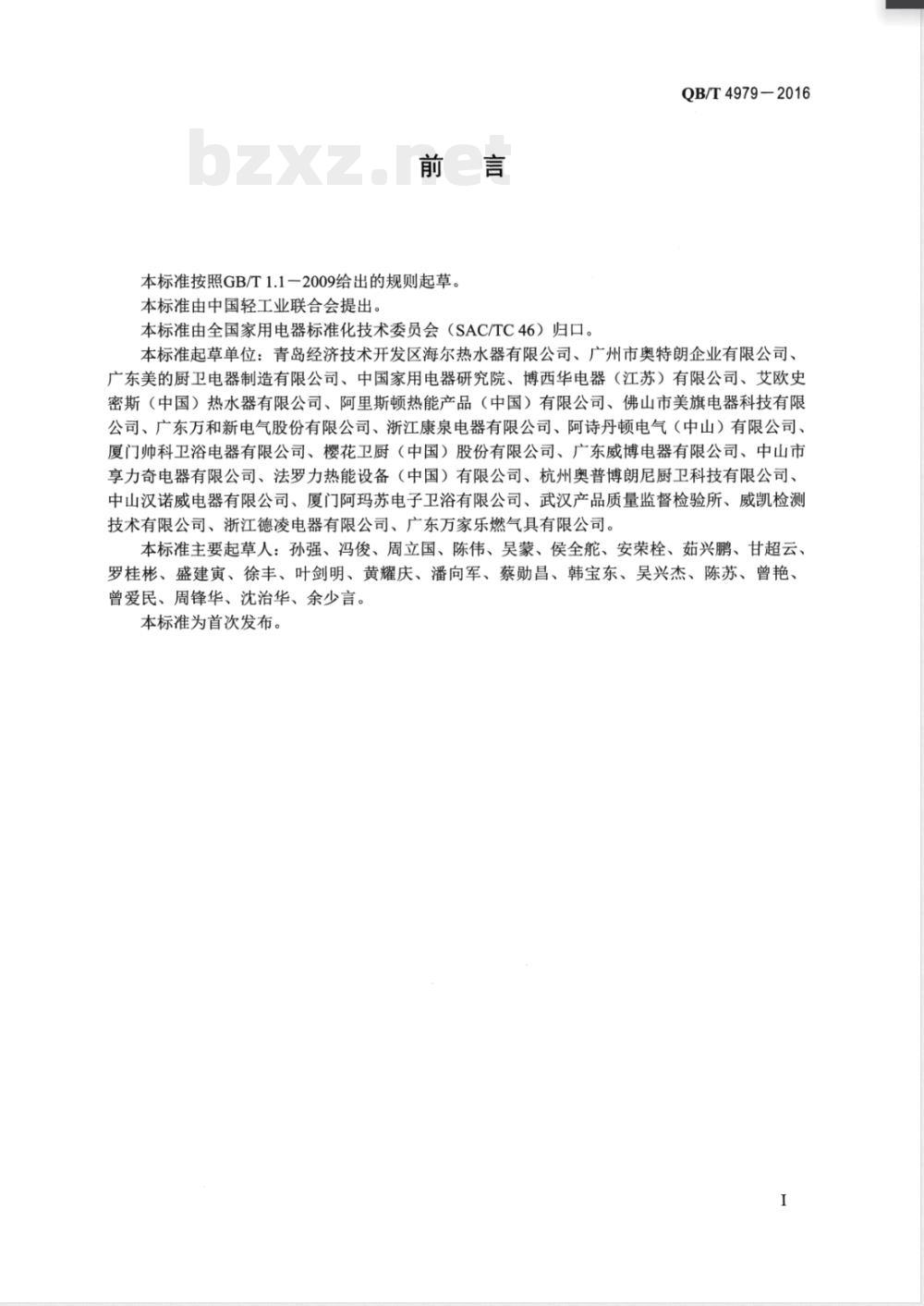

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国家用电器标准化技术委员会（SAC/TC46）归口。QB/T4979-2016
本标准起草单位：青岛经济技术开发区海尔热水器有限公司、广州市奥特朗企业有限公司、广东美的厨卫电器制造有限公司、中国家用电器研究院、博西华电器（江苏）有限公司、艾欧史密斯（中国）热水器有限公司、阿里斯顿热能产品（中国）有限公司、佛山市美旗电器科技有限公司、广东万和新电气股份有限公司、浙江康泉电器有限公司、阿诗丹顿电气（中山）有限公司、厦门帅科卫浴电器有限公司、樱花卫厨（中国）股份有限公司、广东威博电器有限公司、中山市享力奇电器有限公司、法罗力热能设备（中国）有限公司、杭州奥普博朗尼厨卫科技有限公司、中山汉诺威电器有限公司、厦门阿玛苏电子卫浴有限公司、武汉产品质量监督检验所、威凯检测技术有限公司、浙江德凌电器有限公司、广东万家乐燃气具有限公司。本标准主要起草人：孙强、冯俊、周立国、陈伟、吴蒙、侯全舵、安荣栓、茹兴鹏、甘超云、罗桂彬、盛建寅、徐丰、叶剑明、黄耀庆、潘向军、蔡勋昌、韩宝东、吴兴杰、陈苏、曾艳、曾爱民、周锋华、沈治华、余少言。本标准为首次发布。

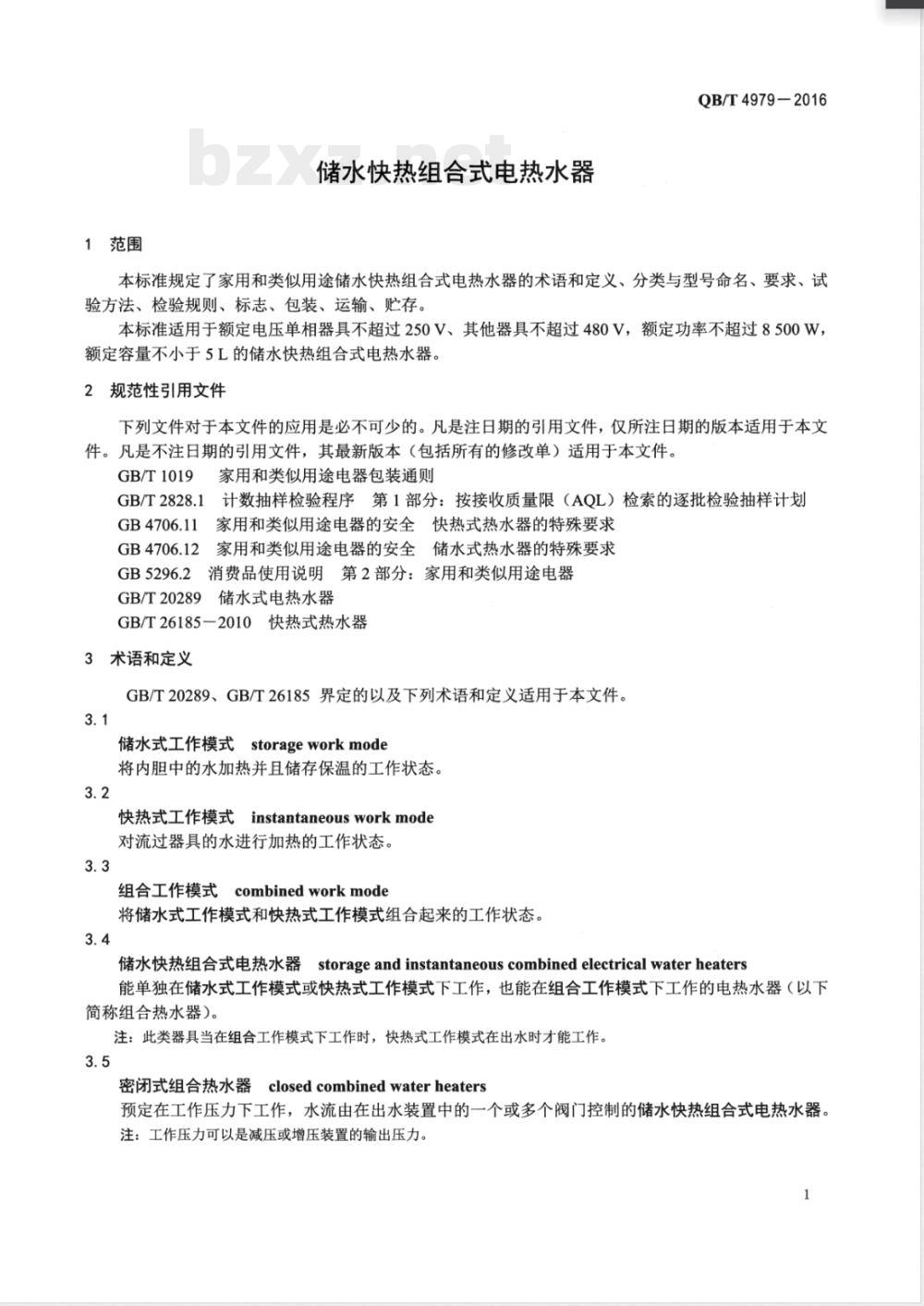

1范围
储水快热组合式电热水器
QB/T4979-2016
本标准规定了家用和类似用途储水快热组合式电热水器的术语和定义、分类与型号命名、要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用于额定电压单相器具不超过250V、其他器具不超过480V，额定功率不超过8500W，额定容量不小于5L的储水快热组合式电热水器。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1019
家用和类似用途电器包装通则
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB4706.11家用和类似用途电器的安全快热式热水器的特殊要求GB4706.12
家用和类似用途电器的安全储水式热水器的特殊要求GB5296.2
消费品使用说明第2部分：家用和类似用途电器GB/T20289
9储水式电热水器
GB/T26185一2010快热式热水器
3术语和定义
GB/T20289、GB/T26185界定的以及下列术语和定义适用于本文件。3.1
储水式工作模式
storageworkmode
将内胆中的水加热并且储存保温的工作状态。3.2
快热式工作模式instantaneousworkmode对流过器具的水进行加热的工作状态3.3
combinedworkmode
组合工作模式
将储水式工作模式和快热式工作模式组合起来的工作状态。3.4
储水快热组合式电热水器storageandinstantaneouscombinedelectricalwaterheaters能单独在储水式工作模式或快热式工作模式下工作，也能在组合工作模式下工作的电热水器（以下简称组合热水器）。
注：此类器具当在组合工作模式下工作时，快热式工作模式在出水时才能工作。3.5
密闭式组合热水器closedcombinedwaterheaters预定在工作压力下工作，水流由在出水装置中的一个或多个阀门控制的储水快热组合式电热水器。注：工作压力可以是减压或增压装置的输出压力。1
QB/T4979-2016
出口开式组合热水器open-outletcombinedwaterheaters水流由在进水管处的一个阀门控制的储水快热组合式电热水器。注：这种组合热水器在出水管处没有阀门。3.7
能量可利用率availableenergyrate在规定的试验条件下，40℃出水量的热水所含热能总量与消耗电能总量的比值。3.8
40℃出水量
water output at 40℃
在规定的试验条件下，器具能连续输出40℃热水的体积。4分类与型号命名
4.1分类
按结构形式分类：
a）密闭式组合热水器；
b）出口散开式组合热水器。
4.2型号命名
示例：
口-口
设计序号，由阿拉伯数字或字母表示容量代号：用额定容量（L）表示功率代号：用热水器的额定功率的1/100表示安装方式：卧式不用符号；立式用“L”表示类别代号：密闭式不用符号；出口敬开式用“K”表示产品名称代号
CK80/30-AB：表示额定功率为8000W、额定容量为30L、安装方式为卧式的密闭式组合热水器，企业设计序号为AB。
5要求
5.1正常使用环境
本标准规定的产品，在下列环境条件下应能正常工作a）室内或类似室内环境，周围空气中应无易燃、腐蚀性气体及导电尘埃；b）环境温度在-10℃～40℃、最大相对湿度95%（环境温度在25℃时）；c）电源：额定电压（1土10%），额定频率土1Hz。5.2安全
组合热水器的安全应满足GB4706.11和GB4706.12的适用要求。5.3性能
5.3.1容量偏差
组合热水器容量偏差不应超过10%。5.3.2能量可利用率
组合热水器的能量可利用率不应低于60%。2
5.3.340℃出水量
40℃出水量不应小于制造商明示值。5.3.4温度回差
组合热水器的温度回差不应大于15K。5.3.5内胆脉冲压力
QB/T4979—2016
密闭式组合热水器的内胆至少应能承受10万次脉冲压力，脉冲压力试验后，加热管和内胆连接处、焊缝等无渗漏，内胆无明显变形。内胆机械强度分级指标见表1。表1组合热水器内胆强度等级
内胆强度等级
5.3.6水质适应性
水质适应性的要求参照附录A的规定。6试验方法
6.1试验的一般要求
6.1.1试验环境
除另有规定外，试验应在以下环境进行：a）实验室的空气流速不应大于0.25m/s；承受脉冲压力试验次数f/万次
14~<16
12~<14
10~<12
环境温度为（20土2）℃。环境温度测量点应选择在被测试组合热水器与测试角壁的中间点或距离被测组合热水器1m处，两者取较小值，并位于被测组合热水器的一半高度，环境温度应在稳定条件下测量；
相对湿度不超过85%，并在稳定条件下测量，不应在热水从组合热水器中排出的瞬间取得；试验电压的波动范围不超过额定电压的士1%；进水温度保持在（15土2）℃；
使组合热水器处于正常安装使用状态，对于出口散开式组合热水器，关闭组合热水器的进水阀门；对于密闭式组合热水器，在测试期间不排水时的水压应在0.28MPa和额定压力之间并保持稳定，波动范围不应大于土0.05MPa。试验用仪器、仪表
要求如下：
电气测量用仪表，准确度：土0.5%；测量温度用仪表，准确度：土0.5K；测量时间用仪表，准确度：土1s/h；测量湿度用仪表，准确度：土1%；测量能耗用仪表，精度：0.01kW·h；测量质量用仪表，准确度：土0.2%；测量流量用仪表，准确度：土0.5%；控制出水温度恒温装置，准确度：士1℃：3
QB/T4979-2016
i）测量压力用仪表，准确度：土1%。6.1.3组合热水器的安装
被测组合热水器应按照制造商提供的安装说明的规定进行安装，如果随机附带附件，安装时应使用随机所带的附件。
壁挂式组合热水器应安装在无障碍物的空间或测试角壁的隔墙或隔板上，隔墙或隔板距离墙面至少150mm，上下至少留有250mm，前面和两侧面至少留有700mm的空间。放置在地面上使用的组合热水器应安装在地板上，或为测试方便安装在类似的地板上或支架上，并尽可能靠近测试角壁的两面墙。联装式组合热水器按制造商的使用说明安装到位。进出水管的安装，按照制造商的说明要求连接必要的安全附件，非制造商提供的连接管和阀门应采用非金属件，如采用金属件时，需要增加一定的保温措施。6.2安全
组合热水器的安全试验应按照GB4706.11和GB4706.12规定的试验方法进行。6.3性能
6.3.1容量偏差
先测量无水的组合热水器质量，再将被测组合热水器按照正常使用时的方式注水至出水口连续出水。
对于密闭式组合热水器，应施加规定的水压，先关闭出水阀门，内胆内的压力稳定后再关闭进水阀门。
对于出口敲开式组合热水器，关闭进水阀门。测量注水后的组合热水器的质量。通过计算注满水的组合热水器的质量减去无水的组合热水器质量，并将结果除以所测量温度下的水的密度，得到组合热水器的实测容量C，以L为单位，精确到0.1L。按公式（1）计算容量偏差：
I C-CR!×100%
式中：
AC——容量偏差，用百分数表示；C组合热水器实测容量，单位为升（L)；CR
组合热水器额定容量，单位为升（L）。6.3.2能量可利用率
6.3.2.1测试点的选择
6.3.2.1.1导热良好内胆
a）单内胆测试点的选择
试验前，在组合热水器上预先打合适的洞，确保测试点在规定的位置，并清理干净，使其不影响测温效果。将热电偶紧紧地贴在内胆外表面上，每个待测组合热水器放置5个热电偶，如图1、图2所示的具体位置，布置完成后尽量用等效于原有隔热效果的材料进行填充防止散热。b）一个以上内胆测试点的选择
双内胆的两个内胆分别按照6.3.2.1.1中a）选择布置测试点，共放置10个热电偶。多内胆的布点方式依此类推。
说明：
热电偶的放置位置；
内胆直径：
内胆长度。
说明：
热电偶的放置位置；
内胆的高度；
内胆两端凸底的高度。
出水口
进水口
卧式安装的组合热水器的热电偶放置位置图1
出水口
进水口
图2立式安装的组合热水器的热电偶放置位置QB/T4979-2016
QB/T4979—2016
6.3.2.1.2导热不良内胆
a）单内胆测试点的选择
对导热不良内胆（塑料、塑）可按图3所示布置测试点，在垂直方向间距均布，其中一点在内胆垂直方向的中心，布点的位置尽可能远离加热元件。b）一个以上内胆测试点的选择
双内胆的两个内胆分别按照6.3.2.1.2中a）选择布置测试点，共放置10个热电偶。多内胆的布点方式依此类推。
出水口、阳极棒、排污口等
H/6H/2
H/6H/2
出水口、阳极棒、排污口等
说明：
-热电偶的放置位置；
H—内胆的高度。
H/6H/2
、出水口、阳极棒、排污口等
出水口、阳极棒、排污口等
图3对导热不良内胆的组合热水器热电偶放置位置6.3.2.2出水温度设定
出水温度的设定及测量方法按图4进行，设置恒温装置的出水温度为40℃。H
说明：
热水器出水口：
热电偶；
-T型管；
环氧树脂：
-夹子；
橡胶管；
螺纹胶套。
图4出水温度测量方法示意图
6.3.2.3不排水时的储水平均温度6u的测试方法QB/T4979-2016
1温控器断开时的平均温度A是通过多次温控器断开时测得的温度Ai的平均值，按公式(2）6.3.2.3.1Www.bzxZ.net
计算：
式中：
6.3.2.3.2
计算：
式中：
(i=1,2...,n;
j=1,2,...,m)
温控器断开时的平均温度，单位为摄氏度（℃)；温控器某一测试点某次断开时的储水温度，单位为摄氏度（℃)；测试点的个数；
测量次数。
温控器接通时的平均温度e是通过多次温控器接通时测得的温度6ei的平均值，按公式（3）M
(i=1,2,..,n; j=1,2,....m)
