QB/T 4983-2016
基本信息
标准号： QB/T 4983-2016
中文名称：家用和类似用途便携式电加热红外桑拿器具
标准类别：其他行业标准
英文名称：Household and similar portable infrared electric heating sauna appliance
标准状态：现行
发布日期：2016-07-11
实施日期：2017-01-01
出版语种：简体中文
下载格式：.pdf .zip
下载大小：3643037
标准分类号
标准ICS号：家用和商用设备、文娱、体育>>家用、商用和工业用加热器具>>97.100.10电加热器
中标分类号：轻工、文化与生活用品>>家用电器、日用机具>>Y63家用电热器具
关联标准
出版信息
出版社：中国轻工业出版社
标准价格：0.0
相关单位信息
起草人：潘跃红、金道鹏、曾宇、李鹏等
起草单位：深圳恩鹏健康产业股份有限公司、安徽桑乐金股份有限公司、国家红外及工业电热产品质量监督检验中心等
归口单位：全国家用电器标准化技术委员会（SAC/TC 46）
提出单位：中国轻工业联合会
发布部门：中华人民共和国工业和信息化部
主管部门：全国家用电器标准化技术委员会（SAC/TC 46）
标准简介
本标准规定了家用和类似用途便携式电加热红外桑拿器具的术语和定义、分类与命名、要求、试验方法、检验规则及标志、包装、运输、贮存。
本标准适用于在家庭和类似场合由非专业人员使用的红外桑拿器具。
标准图片预览
标准内容

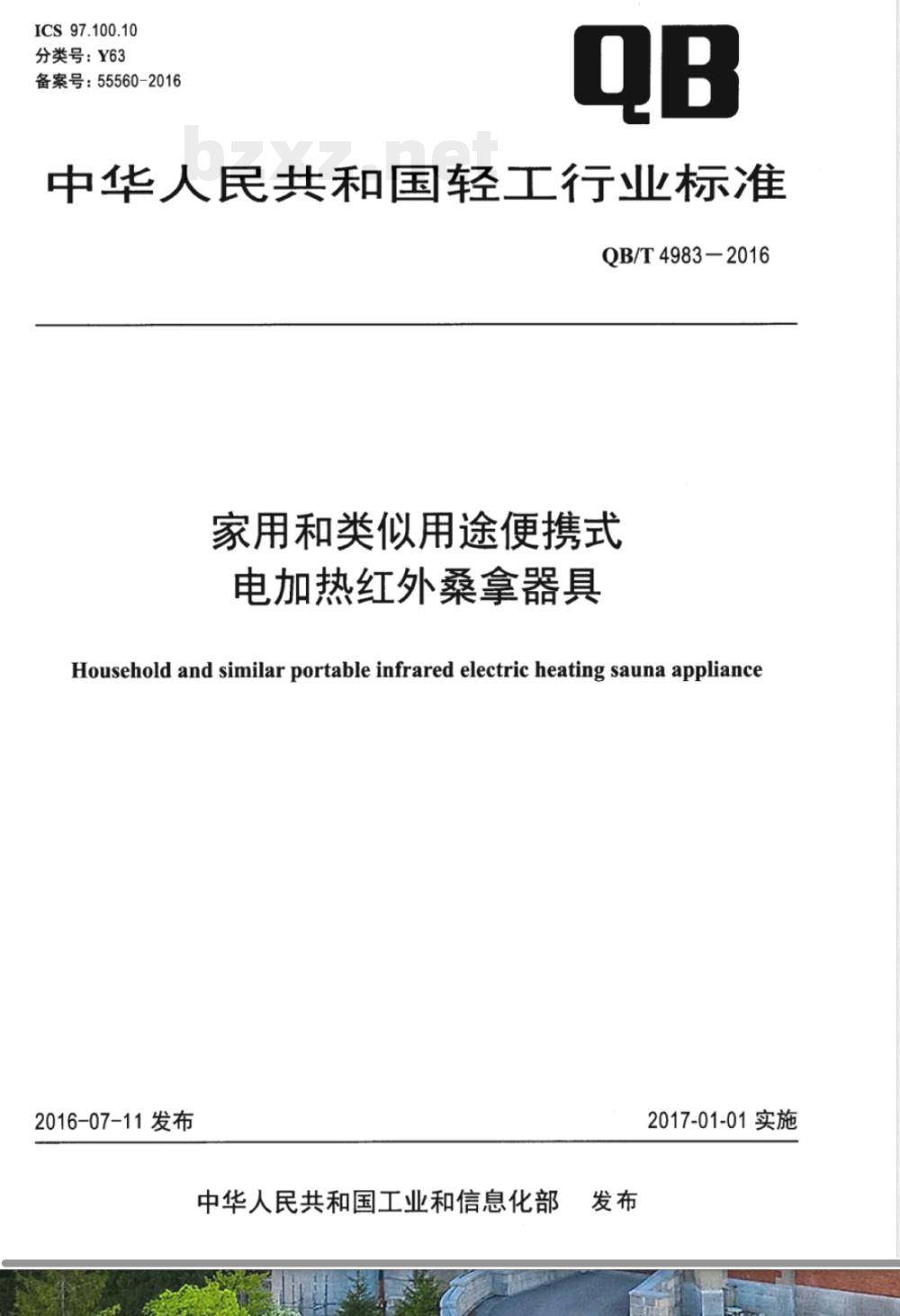

ICS97.100.10
分类号：Y63
备案号：55560-2016

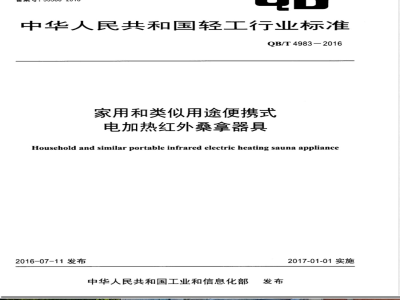

中华人民共和国轻工行业标准
QB/T4983-2016
家用和类似用途便携式
电加热红外桑拿器具
Household and similar portable infrared electric heating sauna appliance2016-07-11发布
中华人民共和国工业和信息化部发布
2017-01-01实施

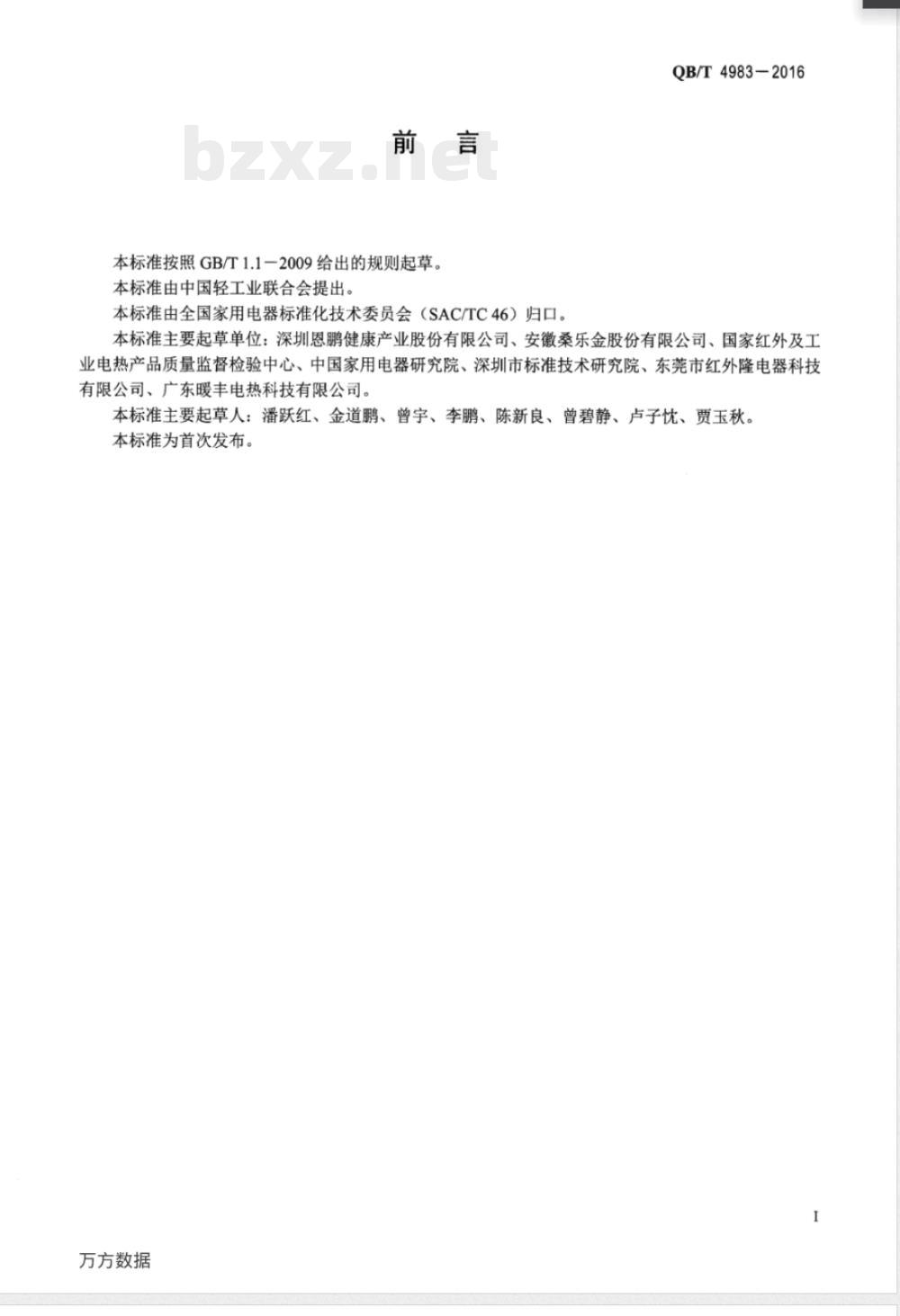

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国家用电器标准化技术委员会（SAC/TC46）归口。QB/T4983-2016
本标准主要起草单位：深圳恩鹏健康产业股份有限公司、安徽桑乐金股份有限公司、国家红外及工业电热产品质量监督检验中心、中国家用电器研究院、深圳市标准技术研究院、东莞市红外隆电器科技有限公司、广东暖丰电热科技有限公司。本标准主要起草人：潘跃红、金道鹏、曾宇、李鹏、陈新良、曾碧静、卢子忧、贾玉秋。本标准为首次发布。
万方数据

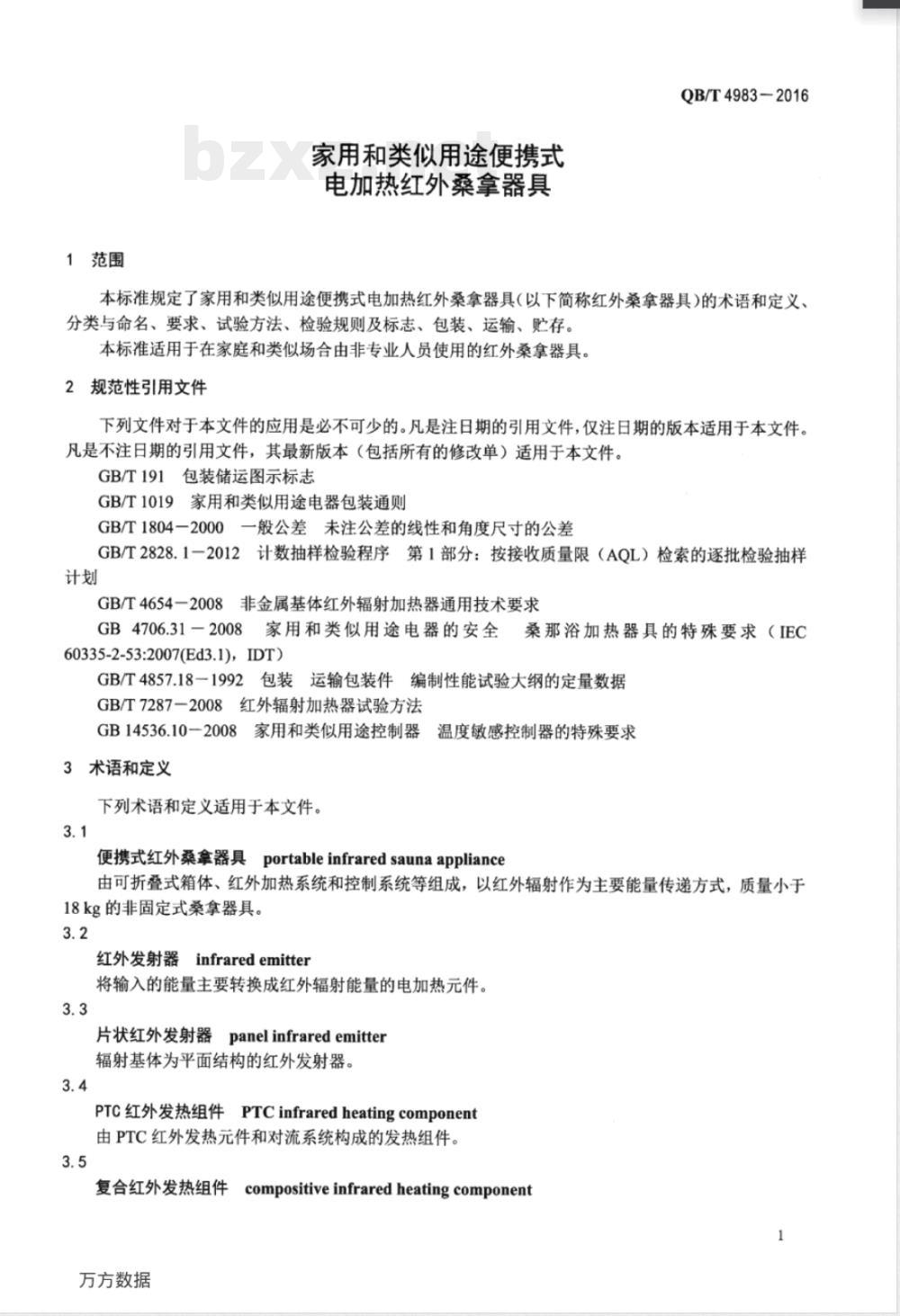

1范围
家用和类似用途便携式
电加热红外桑拿器具
QB/T4983-2016
本标准规定了家用和类似用途便携式电加热红外桑拿器具（以下简称红外桑拿器具）的术语和定义、分类与命名、要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于在家庭和类似场合由非专业人员使用的红外桑拿器具。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T1019家用和类似用途电器包装通则GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差GB/T2828.1一2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划
GB/T4654一2008非金属基体红外辐射加热器通用技术要求GB4706.31一2008家用和类似用途电器的安全桑那浴加热器具的特殊要求（IEC60335-2-53:2007(Ed3.1)，IDT)GB/T4857.18一1992包装运输包装件编制性能试验大纲的定量数据GB/T7287-2008红外辐射加热器试验方法GB14536.10一2008家用和类似用途控制器温度敏感控制器的特殊要求3术语和定义
下列术语和定义适用于本文件。3.1
便携式红外桑拿器具portableinfraredsaunaappliance由可折叠式箱体、红外加热系统和控制系统等组成，以红外辐射作为主要能量传递方式，质量小于18kg的非固定式桑拿器具。
红外发射器infraredemitter
将输入的能量主要转换成红外辐射能量的电加热元件。3.3
片状红外发射器panelinfraredemitter辐射基体为平面结构的红外发射器。3.4
PTC红外发热组件PTCinfraredheatingcomponent由PTC红外发热元件和对流系统构成的发热组件。3.5
复合红外发热组件compositiveinfraredheatingcomponent1
万方数据

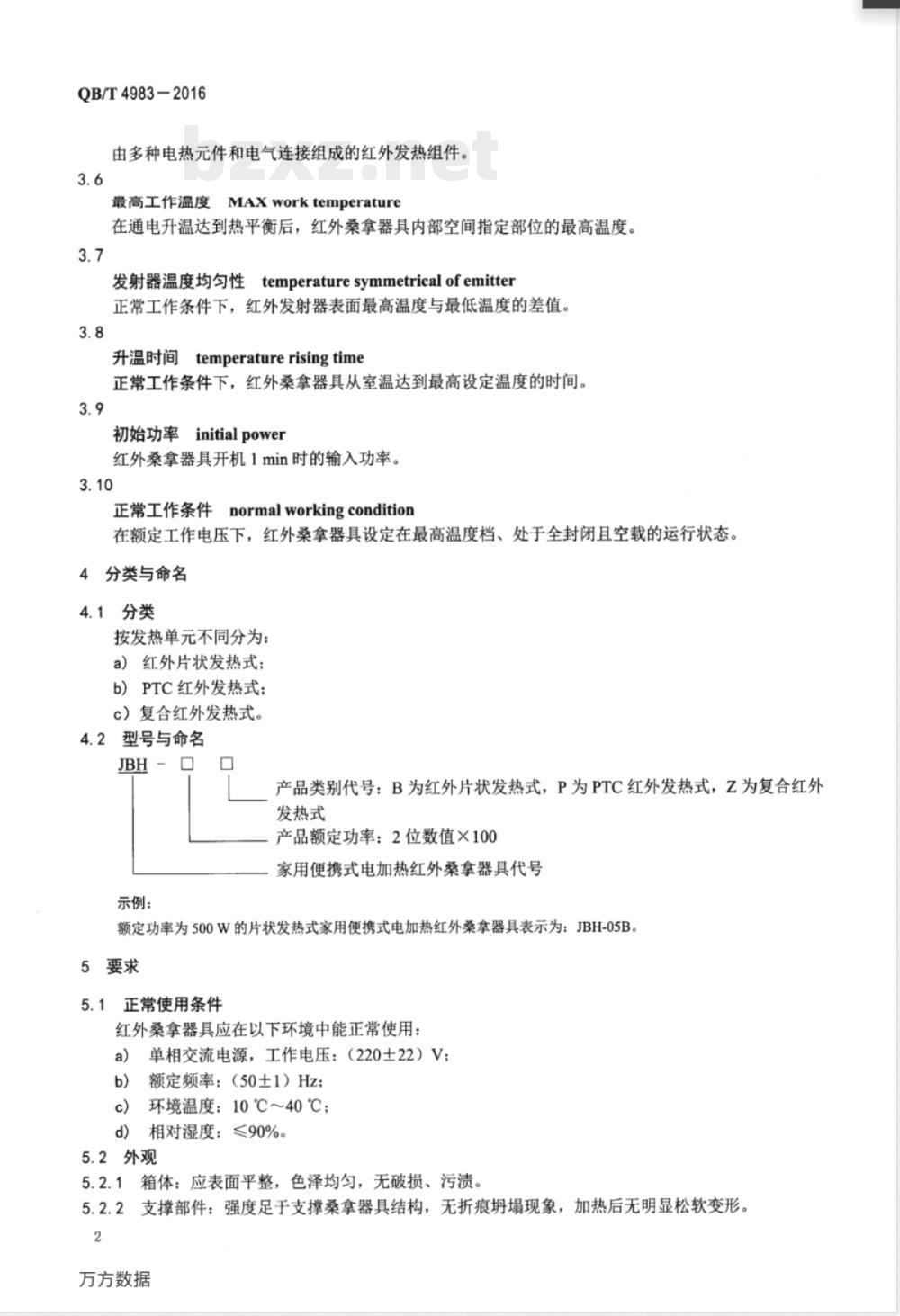

QB/T4983-2016
由多种电热元件和电气连接组成的红外发热组件。3.6
最高工作温度MAXworktemperature在通电升温达到热平衡后，红外桑拿器具内部空间指定部位的最高温度。3.7
发射器温度均匀性
temperaturesymmetricalofemitter正常工作条件下，红外发射器表面最高温度与最低温度的差值。3.8
升温时间temperaturerisingtime正常工作条件下，红外桑拿器具从室温达到最高设定温度的时间。3.9
初始功率initialpower
红外桑拿器具开机1min时的输入功率。3.10
normalworkingcondition
正常工作条件
在额定工作电压下，红外桑拿器具设定在最高温度档、处于全封闭且空载的运行状态。4分类与命名
4.1分类
按发热单元不同分为：
a）红外片状发热式；
b）PTC红外发热式；
c）复合红外发热式。
4.2型号与命名
示例：
产品类别代号：B为红外片状发热式，P为PTC红外发热式，Z为复合红外发热式
产品额定功率：2位数值×100
家用便携式电加热红外桑拿器具代号额定功率为500W的片状发热式家用便携式电加热红外桑拿器具表示为：JBH-05B。5要求
正常使用条件
红外桑拿器具应在以下环境中能正常使用：单相交流电源，工作电压：（220土22）V；a)
额定频率：（50土1）Hz；
c）环境温度：10℃～40℃；
d）相对湿度：≤90%。
5.2外观
5.2.1箱体：应表面平整，色泽均匀，无破损、污渍。5.2.2支撑部件：强度足于支撑桑拿器具结构，无折痕塌现象，加热后无明显松软变形。2
万方数据

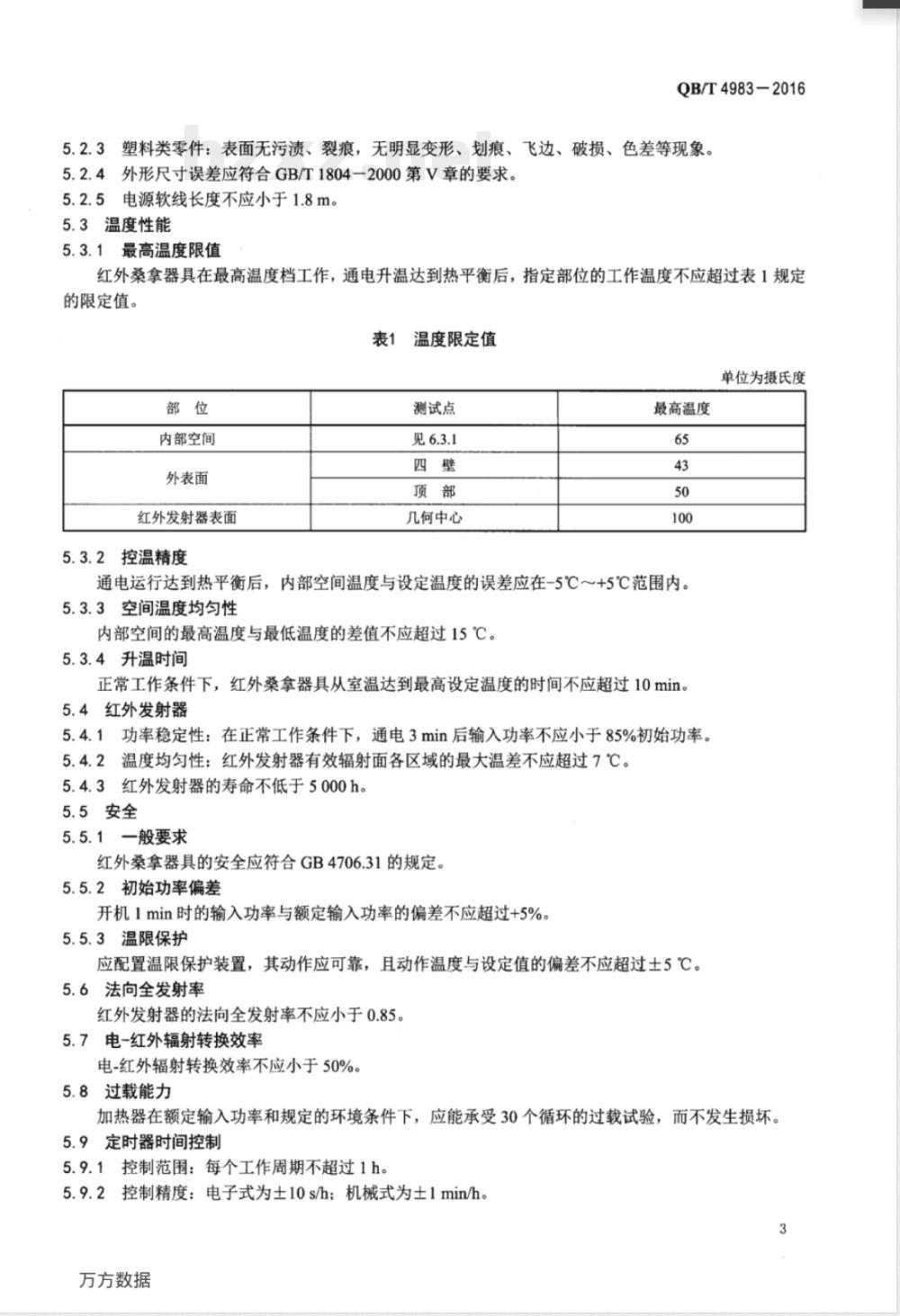

QB/T4983-2016
5.2.3塑料类零件：表面无污渍、裂痕，无明显变形、划痕、飞边、破损、色差等现象。5.2.4外形尺寸误差应符合GB/T1804一2000第V章的要求。5.2.5电源软线长度不应小于1.8m。5.3温度性能
5.3.1最高温度限值
红外桑拿器具在最高温度档工作，通电升温达到热平衡后，指定部位的工作温度不应超过表1规定的限定值。
表1温度限定值
单位为摄氏度
内部空间
外表面
红外发射器表面
5.3.2控温精度
测试点
几何中心
最高温度
通电运行达到热平衡后，内部空间温度与设定温度的误差应在-5℃～+5℃范围内。5.3.3空间温度均匀性
内部空间的最高温度与最低温度的差值不应超过15℃。5.3.4升温时间
正常工作条件下，红外桑拿器具从室温达到最高设定温度的时间不应超过10min。5.4红外发射器
5.4.1功率稳定性：在正常工作条件下，通电3min后输入功率不应小于85%初始功率。5.4.2温度均匀性：红外发射器有效辐射面各区域的最大温差不应超过7℃。5.4.3红外发射器的寿命不低于5000h。5.5安全
5.5.1一般要求
红外桑拿器具的安全应符合GB4706.31的规定。5.5.2初始功率偏差
开机1min时的输入功率与额定输入功率的偏差不应超过+5%。5.5.3温限保护
应配置温限保护装置，其动作应可靠，且动作温度与设定值的偏差不应超过土5℃。5.6法向全发射率
红外发射器的法向全发射率不应小于0.85。5.7电-红外辐射转换效率
电-红外辐射转换效率不应小于50%。5.8过载能力
加热器在额定输入功率和规定的环境条件下，应能承受30个循环的过载试验，而不发生损坏。5.9定时器时间控制
5.9.1控制范围：每个工作周期不超过1h。5.9.2控制精度：电子式为土10s/h；机械式为土1min/h。3
万方数据
QB/T4983-2016
5.10环境适应性
5.10.1振动试验要求
经过振动试验后，红外桑拿器具应能正常工作，并且符合5.2和GB4706.31一2008第13章的要求。5.10.2跌落试验要求
依据GB/T4857.18一1992中5.1的规定，按实际重量选取跌落高度，以一角、三棱、六面方式自由跌落至水平地面。试验后红外桑拿器具应能正常工作，并且符合5.2和GB4706.31一2008第13章的要求。
6试验方法免费标准bzxz.net
6.1试验条件
除特别注明环境要求外，试验均应在如下室内环境条件下进行6.1.1
环境温度：（20±2）℃；
相对湿度：45%75%；
大气压：86kPa~106kPa；
温度控制项目：（202）℃；大气压为101kPa。试验电源为单相交流正弦波，电压波动不应超过额定值的士1%，频率偏差士1Hz。试验用仪器仪表及精度见表2。
6.2外观
检测设备名称
泄漏电流测试仪
耐压测试仪
数字万用表
游标卡尺
钢卷尺
多路温度测试仪
电参数测试仪
6.2.1视检红外桑拿器具箱体外观。6.2.2
检测仪器仪表及精度等级
精度等级
视检，应无折痕塌现象，通电正常工作10min应无明显松软变形。视检塑料类零件外观。
6.2.3尺寸偏差：按照GB/T1804一2000第V章要求。单位
6.2.4用钢卷尺测量电源线长度，测量电源线从器具外露开始到插头插销根部的长度。4
万方数据
6.3温度性能
6.3.1最高温度限值测试
QB/T4983-2016
6.3.1.1内部温度测试：通电加热至热稳定后，用多路温度测试仪测量红外桑拿器具箱内颈部开口中心点轴线上，按人体身高方向三等分，取上段中心点1。（见图1）H9
图1内部最高温度测试示意图
6.3.1.2外表面温度测试：用多路温度测试仪或符合GB/T7287规定的红外测温仪测量器具外表面顶部和四壁几何中心位置。
6.3.1.3发射器表面温度测试：用多路温度测试仪或符合GB/T7287规定的红外测温仪测量发热体几何中心位置的温度。
6.3.2控温精度
通电运行达到热平衡后，测量器具颈部开口垂直向下20cm处的温度，测量结果与设定温度的误差。6.3.3空间温度均匀性
按照6.3.1的方法测试，最高温度与最低温度的差值。6.3.4升温时间
给器具施加额定电压，测量器具从室温达到最高设定温度的时间。6.4红外发射器性能
6.4.1功率稳定性测试：在正常工作条件下，给器具施加额定电压，测量通电3min后的功率值。6.4.2温度均匀性测试：按照GB/T7287中第2章的规定进行。6.4.3寿命试验：按照GB/T7287中22.3的规定进行。5
万方数据
QB/T4983-2016
6.5安全
6.5.1一般要求
按照GB4706.31的要求进行。
6.5.2初始功率偏差
在正常工作条件下，给器具施加额定电压，测量通电1min后的功率值。6.5.3温限装置
按照GB14536.10中第17章的规定进行。6.6法向全发射率
按照GB/T7287中第18章的规定进行。6.7电-红外辐射转换效率
按照GB/T7287中第17章的规定进行。6.8热过载试验
按照GB/T7287中29.2的规定进行，温度控制装置处于短路状态。6.9定时器时间控制试验
将定时器设置到最大工作周期，用标准计时器测量定时器到停止工作的时间，并根据测量结果计算时间控制偏差。
6.10环境适应性
6.10.1振动试验
将成品样机放置并可靠固定在振动测试台上，将振动参数调整为：频率5Hz～55Hz、幅值2mm～5mm、加速度5m/s?，进行历时1h的垂直振动试验。6.10.2跌落试验
按照GB/T4857.18第5.1的试验方法，按带包装实际重量选取跌落高度，以一角、三棱、六面方式自由跌落至水平地面。
检验规则
检验分类
检验分为出厂检验和型式检验。7.2出厂检验
7.2.1应经制造商质量检验部门检验合格后方可出厂，并附有产品合格证、使用说明，在合格上应标明制造日期。
7.2.2出厂检验项目如表3所示。表3出厂检验
万方数据
检验项目
温度特性
泄漏电流
电气强度
初始功率偏差
试验方法
不合格类别
7.2.3合格判定
QB/T4983-2016
7.2.3.1出厂检验除性能参数按7.2.3.2规定的抽样方法进行检验及其合格判定外，应逐台检验。其中有1项及1项以上不合格，则判该台红外桑拿器具不合格。7.2.3.2抽样检验按GB/T2828.1中检验水平II，一次抽样方案测试，接收质量限（AQL值）由制造商质量检验部门自行规定。抽样检验合格，则剔除抽样中有不合格项目的产品，应整批接收。若抽样检验不合格，则整批拒收，由制造商采取措施，消除缺陷并剔除不合格品后再次提交检验。7.3型式检验
7.3.1型式检验条件
在下列情况之一时应进行型式检验：a)
新产品生产或转厂生产的试制鉴定：批量生产后，如设计、材料、工艺、设备、结构有较大改变；产品正常生产时，每两年进行1次；产品停产1年以上重新恢复生产；出厂检验与上次检验结果有较大差异时；政府或行业质量监督部门或大宗客户提出要求时。7.3.2
型式检验项目
如表4所示。
检验项目
电源线长度
桑拿器具的温度性能
红外发射器功率稳定性
红外发射器温度均匀性
泄漏电流
一般要求
初始功率偏差
环境适应性
型式检验抽样
型式检验
试验方法
在出厂检验合格的产品中随机抽取4台样品，在型式检验中：a）若出现安全性项目不合格，则判定本批次产品不合格；A
不合格类别
b）若出现非安全性项目不合格，则余下项目停止检验，剔除不合格的产品，并从该批次产品中加倍抽样，对不合格项目复检。如样品中仍然有不合格，则判定该批次产品检验不合格。如复检合格，则在加倍抽取的样品中任取4台，继续对尚未完成的检验项目进行检验。如检验合格，则判定该批次产品合格，如再有不合格项目出现，则判定该批次产品不合格。7
万方数据
QB/T4983-2016
8标志、包装、运输和购存
8.1标志
应有耐久性的铭牌，清晰标出下列内容：a）制造商名称；
b）额定电压（V);
c）额定频率（Hz)；
d）额定功率（W)；
e）额定容积（L）或尺寸（mm）；f）产品名称、型号；
g）设备电击防护符号。
8.2包装
8.2.1包装应牢固，有防振、防潮措施，能有效地保护产品。包装及包装储运图示标志应分别符合GB/T1019和GB/T191的要求。包装箱内应附有包括器具及其附件、产品合格证及使用说明。2包装箱应有下列标志：
产品名称、型号；
制造商名称或商标厂址；
额定输入功率、电压、频率（产品包装盒上）；产品数量；
箱体毛重（kg)；
包装箱外形尺寸：（长×宽×高，单位：cm）；符合GB/T191规定的包装储运图示标志；产品执行标准代号；
制造日期或批号。
8.3运输
在运输的装卸过程中，应轻装轻卸，码放整齐，严禁抛掷；运输过程中，应避免由于震动和碰撞而引起损坏，应防止日晒雨淋；不应与有毒、有污染的物品混运，防止化学物品侵蚀。8.4购存
以出厂包装状态贮存在通风良好，温度不超过40℃，周围空气干燥且无腐蚀性气体的地方。堆码高度不应高于包装箱上标示的堆码层数。8
万方数据
万方数据
BZ1700708
QB/T4983-2016-家用和类似用途便携式电加热红外桑拿器具
1550194767
RMB:22.00
中华人民共和国
轻工行业标准
家用和类似用途便携式
电加热红外桑拿器具
QB/T4983-2016
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http://www.chlip.com.cnEmail: [email protected]
轻工业标准化编辑出版委员会编辑地址：北京西城区下斜街29号
邮政编码：100053
电话：(010)68049923/24/25
版权所有侵权必究
书号：155019·4767
印数：1-200册
定价：22.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
