GB/T 19657—2005 灯具加热试验用热试验源灯

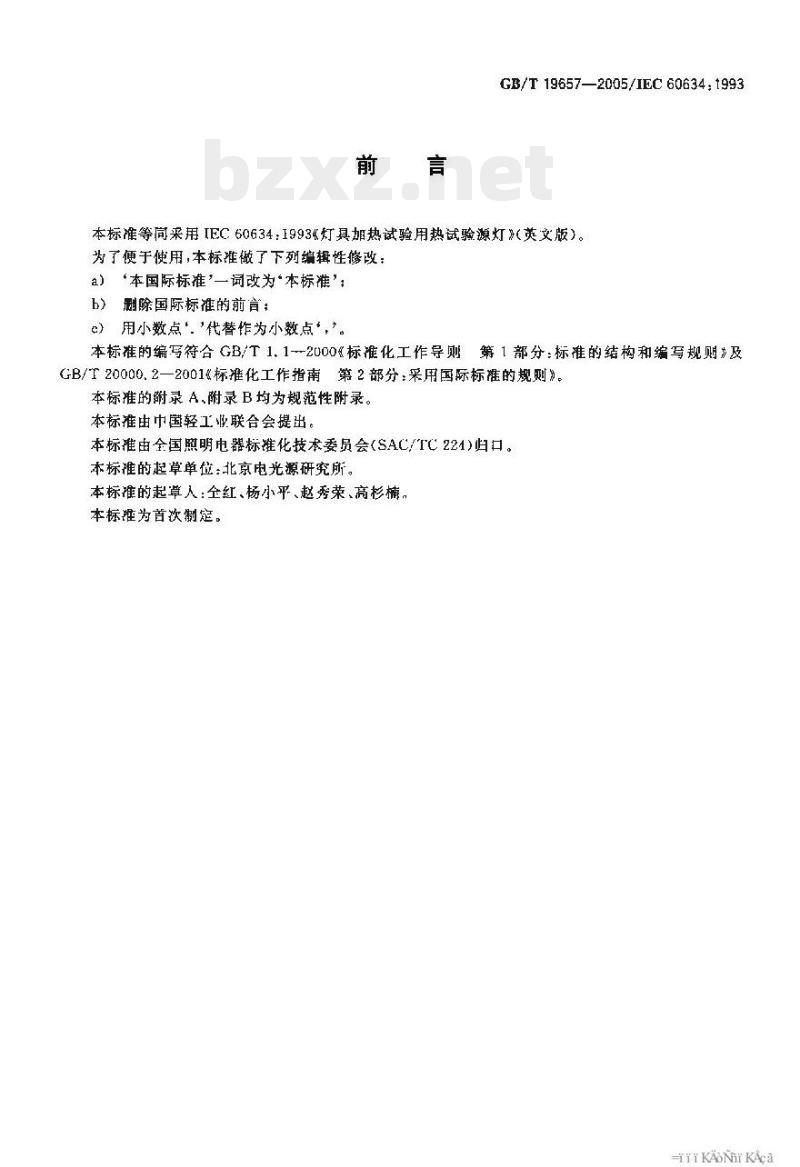

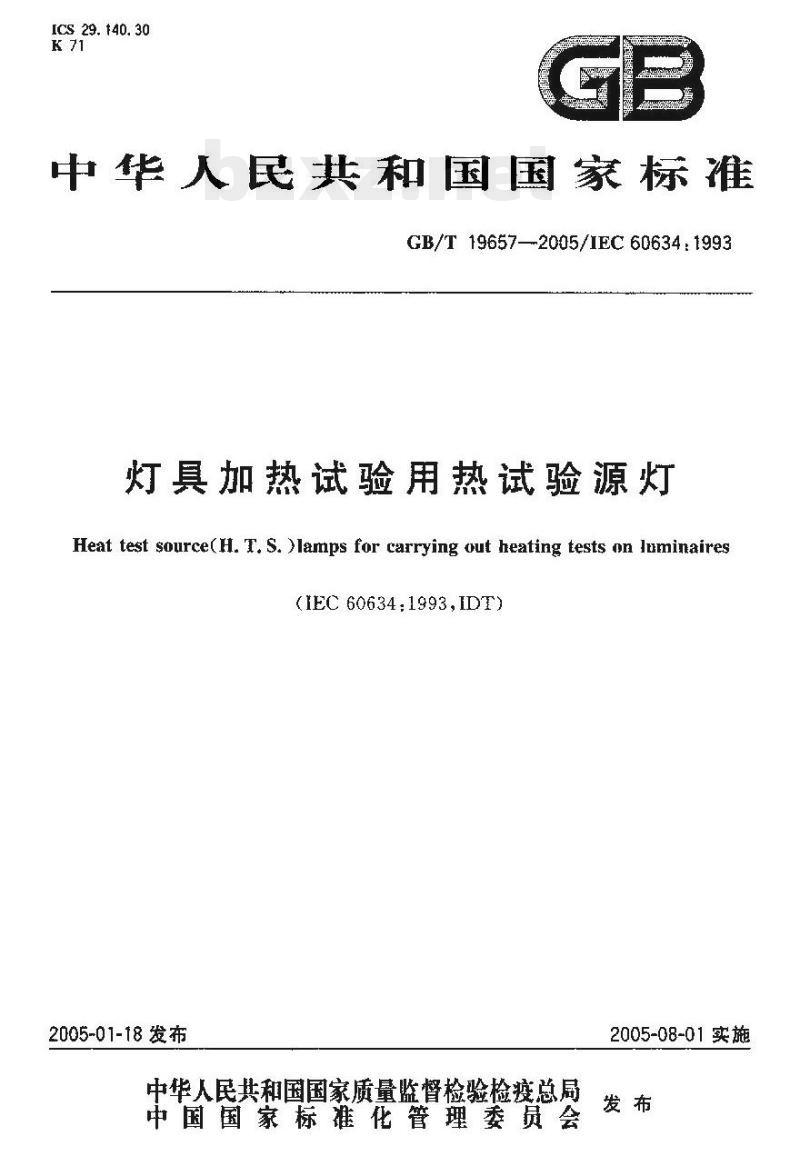

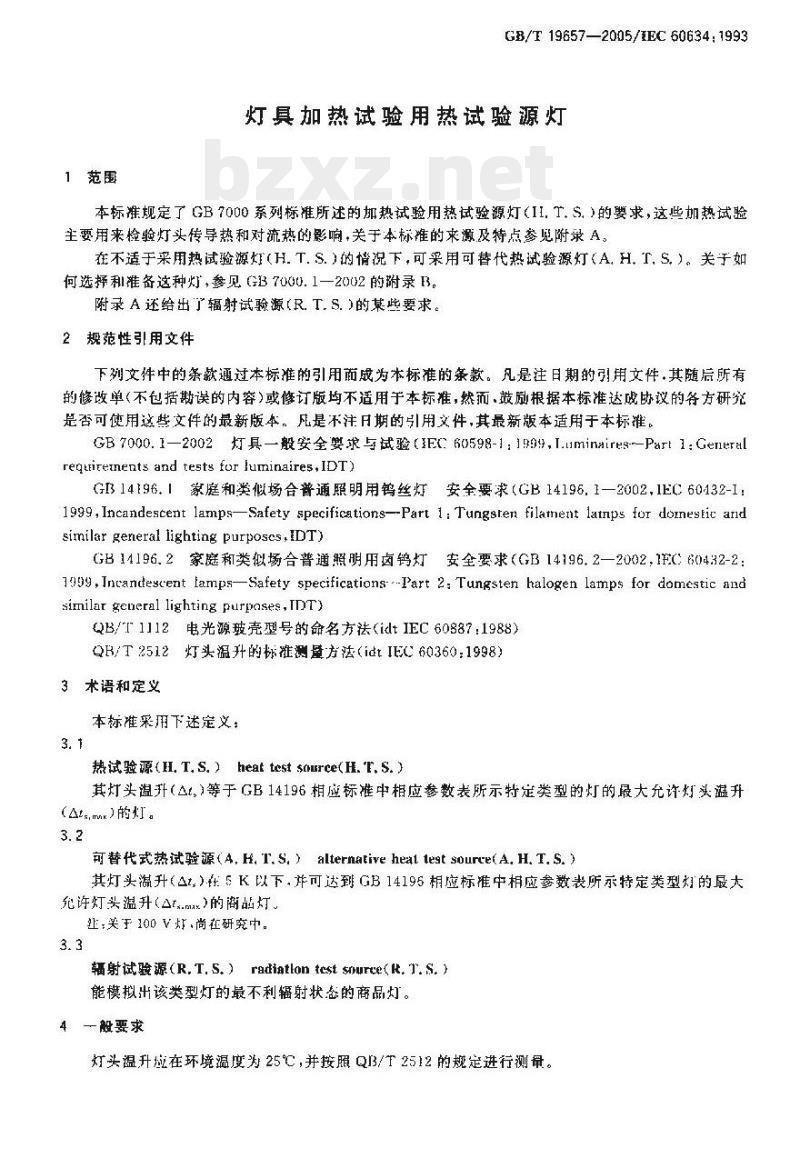

GB/T 19657—2005/IEC 60634:1993 灯具加热试验用热试验源灯 Heat test source (H.T.S.) lamps for carrying out heating tests on luminaires (IEC 60634:1993, IDT) 2005-01-18 发布 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 2005-08-01 实施 前言 GB/T 19657—2005/IEC 60634:1993 本标准等同采用 IEC 60634:1993《灯具加热试验用热试验源灯》（英文版）。为了便于使用，本标准做了下列编辑性修改： a) “本国际标准”一词改为“本标准”； b) 删除国际标准的前言； c) 用小数点“.”代替“,”作为小数点。 本标准的编写符合 GB/T 1129—2000《标准化工作导则 第1部分：标准的结构和编写规则》及 GB/T 20000.2—2001《标准化工作指南 第2部分：采用国际标准的规则》。本标准的附录 A、附录 B 均为规范性附录。本标准由中国轻工业联合会提出，由全国照明电器标准化技术委员会 (SAC/TC 221) 归口。本标准的起草单位：北京电光源研究所。本标准的起草人：全红、杨小平、赵秀荣、高杉楠。本标准为首次制定。 1 范围 GB/T 19657—2005/IEC 60634:1993 灯具加热试验用热试验源灯 本标准规定了 GB 7000 系列标准所述的加热试验用热试验源灯 (H.T.S.) 的要求，这些加热试验主要用来检验灯头传导热和对流热的影响。关于本标准的来源及特点参见附录 A。在不适于采用热试验源灯 (H.T.S.) 的情况下，可采用可替代热试验源灯 (A.H.T.S.)。关于如何选择和准备这种灯，参见 GB 7000.1—2002 的附录 B。附录 A 还给出了辐射试验源 (R.T.S.) 的某些要求。 2 规范性引用文件 下列文件中的条款通过本标准的引用成为本标准的条款。凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。 GB 7000.1—2002 灯具一般安全要求 (IEC 60598-1:1999, Luminaires—Part 1: General requirements and tests for luminaires, IDT) GB 14196.1—2002 家庭和类似场合普通照明用钨丝灯安全要求 (IEC 60432-1:1999, Incandescent lamps—Safety specifications—Part 1: Tungsten filament lamps for domestic and similar general lighting purposes, IDT) GB 14196.2—2002 家庭和类似场合普通照明用卤钨灯安全要求 (IEC 60432-2:1999, Incandescent lamps—Safety specifications—Part 2: Tungsten halogen lamps for domestic and similar general lighting purposes, IDT) QB/T 1112 电光源玻壳型号的命名方法 (idt IEC 60887:1988) QB/T 2512 灯头温升的标准测量方法 (idt IEC 60360:1998) 3 术语和定义 本标准采用下述定义： 3.1 热试验源 (H.T.S.)：heat test source (H.T.S.)，其灯头温升 ($Delta t_s$) 等等于 GB 14196 相应标准中相应参数表所示特定类型的灯的最大允许灯头温升 ($Delta t_{m ext{ax}}$) 的灯。 3.2 可替代式热试验源 (A.H.T.S.)：alternative heat test source (A.H.T.S.)，其灯头温升 ($Delta t_s$) 在 5 K 以下，并可达到 GB 14196 相应标准中相应参数表所示特定类型灯的最大允许灯头温升 ($Delta t_{m ext{ax}}$) 的商品灯；关于 100V 灯尚在研究中。 3.3 辐射试验源 (R.T.S.)：radiation test source (R.T.S.)，能模拟出该类型灯的最不利辐射状态的商品灯。 4 一般要求 灯头温升应在环境温度为 25℃，并按照 QB/T 2512 的规定进行测量。 5 白炽灯灯具加热试验用热试验源灯的要求 5.1 灯头温升应等于 GB 14196 相应标准中相应参数表所示特定类型灯的最大允许灯头温升 ($Delta t_{m ext{ax}}$)。 5.2 灯的额定功率、尺寸和灯头型号在表 1 和表 2 中给出。 表 1 普通照明灯用灯具加热试验用热试验源灯参数 | 额定功率/W | 标称玻壳直径及玻壳形状 | 最大总长度/mm | | :--- | :--- | :--- | | 60 | 60A 或 PS | 210 | | 100 | 60A 或 PS | 166.5 | | 150 | 65A, 80A 或 PS | 156.5 | | 200 | 80A 或 PS | 108.5 | 表 2 形及球顶形灯用灯具加热试验用热试验源灯参数 | 额定功率/W | 标称玻壳直径及玻壳形状 | 最大总长度/mm | | :--- | :--- | :--- | | 60 | 35-B 或 C | 104 | | 40 | 35-B 或 C | 98.5 | | 60 | 45-G 或 P | 102.5 | | 40 | 45-G 或 P | 97 | (注：表中部分参数基于原文片段整理) 5.3 灯额定功率与灯头温升的公差均应位于图 1 所示 A、B、C、D、E 和 F 所确定的极限之内。应将试验电压标明在灯上，或在热试验源灯的参数表中进行规定。 注：为了使制造商的产品易于达到规定的灯头温升值，对热试验源灯的试验电压及其公差不作规定。 附录 A（规范性附录） 热试验源灯的起源及发展 A.1 白炽灯用灯具应当满足各种安全要求，其中两项最重要的要求是灯具必须能防止使用者意外接触到带电部件，以及能防止使用者受到灯具火灾的伤害。这就需要对在灯具使用期间所产生的温度进行严格的限制（见 GB 7000.1）。为了防止提供触电保护的部件或固定载流部件的过早老化、熔化或收缩，灯具中所使用的材料的温度不应超过其所适用的温度极限。为了检验此项要求，在进行例行试验期间，必须对灯具实施加热试验。对于这种试验，通常使用两种类型的试验用灯，即：热试验源灯 (H.T.S.)，主要用来检验在灯座中及电路中的灯头的传导热效应；辐射试验源灯 (R.T.S.)，用来检验灯具的其他部件上的热辐射能的效应。为此，应使用具备相应的玻壳涂层和形状、尺寸、灯头及额定电压的商品灯。灯玻壳必须透明，没有多余的标志、涂层等物。对于 (100V~130V) 低压普通照明灯，由于某些型号的灯使用轴向灯丝，另一些型号的灯使用横向灯丝或螺旋状灯丝，从而在灯具中能产生不同的温度，因此必须考虑到这种灯的灯丝的形状。带反光镜或反光碗的灯，也可以用作辐射试验源灯；但是，非发光部件透明的灯不可用作辐射试验源灯（即便这类灯已商品化）。辐射试验源灯不必具备可调控的温升 $\Delta t_s$。 A.2 热试验系统的基本规定 热试验源以及灯具相关温度的测量均以下述基本规定为依据： a) 热试验源灯基本上按照额定功率、尺寸、灯头型号和灯头温升加以确定； b) 灯头温升 ($Delta t_s$) 的测量方法（套简法）在 QB/T 2512 中给出； c) 不同额定功率的白炽灯的最大平均灯头温升在 GB 14196 相应标准中给出； d) 对于这些额定功率，热试验源灯用来模拟其有相应的额定功率的最大允许平均灯头温升； e) 灯具上应标有所用灯的最大额定功率。 A.3 一般说明 1) CEI/IEC 1963 年“君子协定”的基础是，目前对灯的切实可行的做法不得因新的要求而变更，这一基础现在依然有效。 2) CEI/IEC 1963 年协定只对带 E27 灯头并且额定功率分别为 60W, 100W, 150W, 200W 和 300W 的梨形灯做出详细规定。其次，推导出带 B22 灯头，额定功率为 60W, 100W 和 150W 的灯的参数。 3) 上述第 2) 项中未提及的灯必须遵守以下条件：a) 对于玻壳形状和功率均相同而灯头型号不同的灯，由于它们应用在不同的灯具中，不必采用相同的温升要求。
