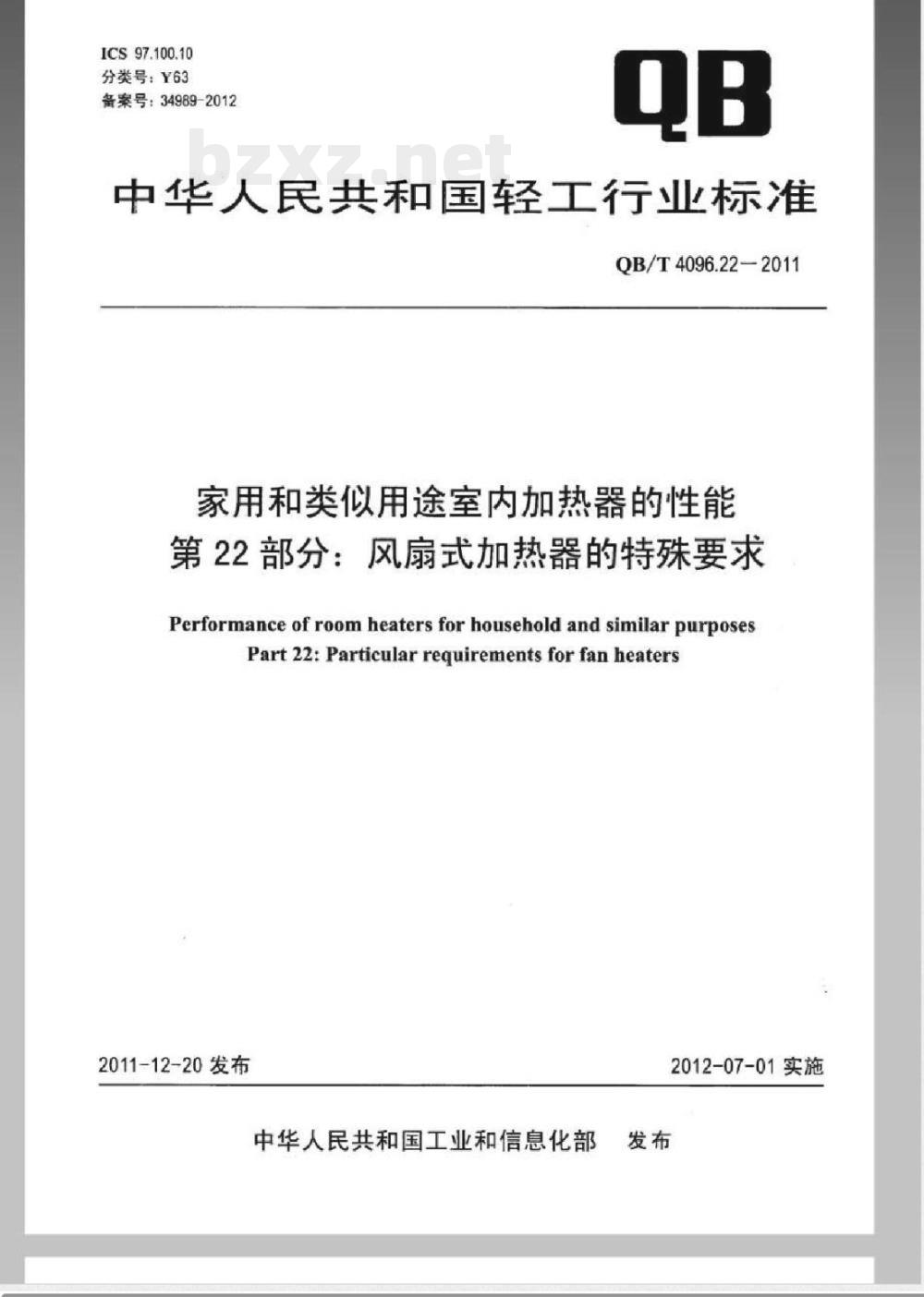

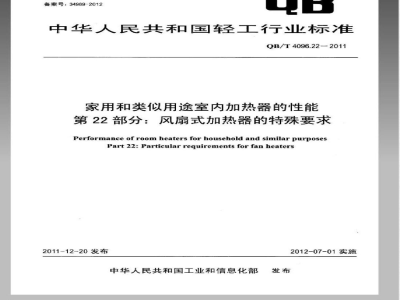

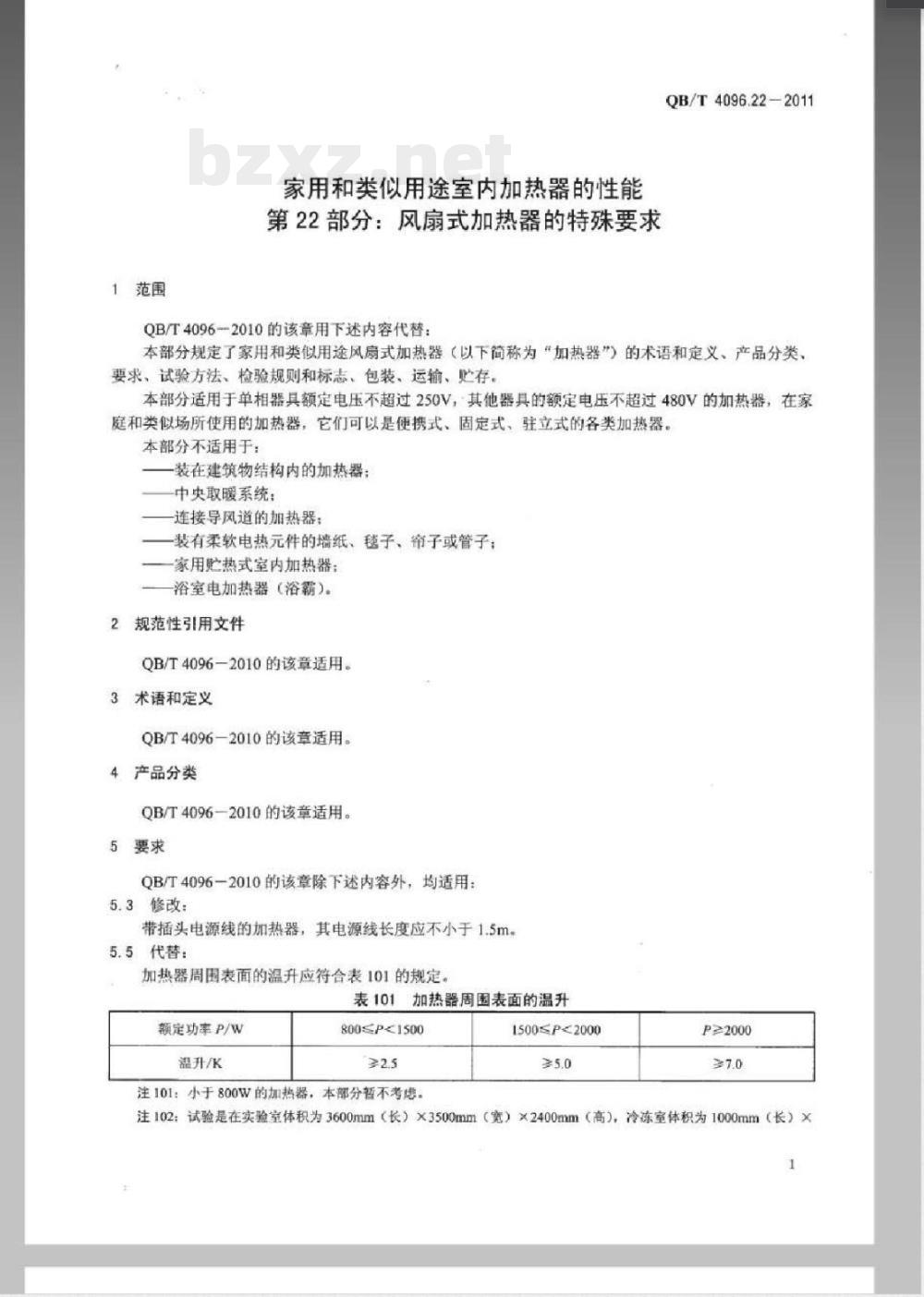

ICS97.100.10 分类号：Y63 备案号：34989-2012 中华人民共和国轻工行业标准 QB/T4096.22-2011 家用和类似用途室内加热器的性能 第22部分：风扇式加热器的特殊要求 Performance of room heaters for household and similar purposes Part 22: Particular requirements for fan heaters 2011-12-20 发布 中华人民共和国工业和信息化部 2012-07-01 实施 前言 QB/T4096.22-2011 QB/T4096是家用和类似用途室内加热器的性能系列标准的第1部分，为通用要求部分。本部分是QB/T4096.22-2011《家用和类似用途室内加热器的性能 第22部分：风扇式加热器的特殊要求》。本部分应与QB/T4096-2010《家用和类似用途室内加热器的性能 第1部分：通用要求》配合使用。本部分通过增补或修改QB/T4096-2010而形成：写明“适用”的部分，表示QB/T4096-2010的相应条文适用于本部分；写明“代替”的部分，则以本部分的条文为主；写明“修改”的部分，表示QB/T4096-2010相应条文的相关内容应以本部分修改后的内容为准，而该条文中的其他内容仍适用；写明“增加”的部分，表示除要符合QB/T4096-2010相应条文外，还应符合本部分所增加的条文。对QB/T4096增加的条款从101开始编号。 本部分由中国轻工业联合会提出。本部分由全国家用电器标准化技术委员会（SAC/TC46）归口。本部分负责起草单位：先锋电器集团有限公司、宁波先锋电器制造有限公司、广东美的环境电器制造有限公司、深圳市联创实业有限公司。本部分参与起草单位：艾美特电器（深圳）有限公司、中国家用电器研究院、宁波市产品质量监督检验研究院、中国电器科学研究院、浙江省质量技术监督检测检验研究院、广州威凯检测技术研究院、国家红外及工业电热产品质量监督检验中心。本部分主要起草人：朱永国、方庆联、刘艳萍、陈午、马德军、罗理珍、鲍俊、徐艳容、赵奇、苏涛、陈永华、曾宇。 1 范围 本部分规定了家用和类似用途风扇式加热器（以下简称为“加热器”）的术语和定义、产品分类、要求、试验方法、检验规则和标志、包装、运输、贮存。本部分适用于单相器具额定电压不超过250V，其他器具的额定电压不超过480V的加热器，在家庭和类似场所使用的加热器，它们可以是便携式、固定式、驻立式的各类加热器。 本部分不适用于： (1) 装在建筑物结构内的加热器； (2) 中央取暖系统； (3) 连接导风道的加热器； (4) 装有柔软电热元件的墙纸、毯子、帘子或管子； (5) 家用贮热式室内加热器； (6) 浴室电加热器（浴霸）。 2 规范性引用文件 QB/T4096-2010的该章适用。 3 术语和定义 QB/T4096-2010的该章适用。 4 产品分类 QB/T4096-2010的该章适用。 5 要求 QB/T4096-2010的该章除下述内容外，均适用： 5.3 修改：带插头电源线的加热器，其电源线长度应不小于1.5m。 5.5 代替：加热器周围表面的温升应符合表101的规定。 表101 加热器周围表面的温升 额定功率 P/W | 温升/K 800 ≤ P < 1500 | > 2.5 1500 ≤ P ≤ 2000 | 35.0 P ≥ 2000 | 7.0 注101：小于800W的加热器，本部分暂不考虑。 注102：试验是在实验室体积为3600mm（长）×3500mm（宽）×2400mm（高），冷冻室体积为1000mm（长）×3500mm（宽）×2400mm（高）的气候实验室内进行。该气候实验室玻璃窗的传热系数约为2.80W/(m²·K)，其他墙体的传热系数均约为0.25W/(m·K)。该气候实验室的效果图见附录AA。 5.6 代替：加热器的升温时间应符合表102的规定。 表102 加热器的升温时间 额定功率 P/W | 升温时间/min 1500 ≤ P < 2000 | ≤ 17 P ≥ 2000 | ≤ 23 注101：小于800W的加热器，本部分暂不考虑。 注102：试验是在实验室体积为3600mm（长）×3500mm（宽）×2400mm（高），冷冻室体积为1000mm（长）×3500mm（宽）×2400mm（高）的气候实验室内进行。该气候实验室玻璃窗的传热系数约为2.80W/(m²·K)，其他墙体的传热系数均约为0.25W/(m·K)。该气候实验室的效果图见附录AA。 5.8 代替：装有防冻结装置的加热器，在环境温度为 (7±3)℃时，加热器的防冻结装置应能正常工作。 5.10 增加：电动机为实现强制通风功能的电动机。 5.11 增加：加热器机体转动机构应能承受连续10万次转动试验。试验后机体转动机构仍能正常工作，且穿过运动部位的任何一根多股导线中的绞线丝断裂不应超过10%。 注101：一次转动是指由停止摇头位置转换到加热器最大摇头角度的一边，再由这一边转换到加热器最大摇头角度的另一边，然后回复到停止摇头位置的转动动作。 5.101 机体转动性能 5.101.1 加热器的机体转动机构应有控制转动和停止的开关或装置。 5.101.2 加热器的机体转动机构应能自动、连续转动，要求动作平稳（转动机构启动和反转的间隙除外）。 5.101.3 加热器的机体转动角度不应小于60°，且不得低于明示值。 5.102 振动性能 加热器机体左、右、顶部几何中心部位的振幅不应大于0.08mm。 6 试验方法 QB/T4096-2010的该章除下述内容外，均适用： 6.1.1 增加：试验用的电源频率和电压波动不超过额定值的±1%。 6.1.3 增加：测量时间用仪表，其精度不低于所测时间的1%；测量振幅用仪表，其精度不低于0.001mm。 6.1.11 增加：在 (20±5)℃环境温度下，加热器在给出额定输入功率的电压下通电工作，转动机构处于连续运转状态，在测试期间，应短路环境温度控制器。若采用加速试验，则试验的转动频率应设定为12次/min。试验后应符合5.11的要求。 6.101 机体转动性能测定 6.101.1 通过视检检查是否符合5.101.1的要求。 6.101.2 加热器旋转角度，加热器的任一侧为基准始点，到转动至最大的角度，应符合5.101.3的要求。 6.101.3 在上述6.101.2试验过程中，应检查其他性能是否符合5.101.2的要求。 6.102 振动性能试验 加热器按说明要求或在额定工作状态下工作达到稳定时，用测振仪测量机体的左、右、顶部几何中心部位，其振幅应符合5.102的要求。 7 检验规则 QB/T4096-2010的该章除下述内容外，均适用： 7.2.1 增加： 表103 型式检验 序号 | 项目 | 本部分所属章条 | 要求 | 不合格类别 1 | 机体转动性能 | 5.101 | 5.101.1-5.101.3 | B 2 | 振动性能 | 5.102 | 5.102 | B 7.3.2 增加： 序号 | 项目 | 本部分所属章条 | 要求 | 不合格类别 1 | 机体转动性能 | 5.101 | 5.101.1-5.101.3 | B 2 | 振动性能 | 5.102 | 5.102 | B 8 标志、包装、运输、贮存 QB/T4096-2010的该章适用。 附录 AA（资料性附录） 气候实验室效果图 图AA.1 气候实验室效果图（包括进气孔、出气孔、窗、冷冻室、加热器球体等。单位为毫米。） 中华人民共和国轻工行业标准 QB/T4096.22-2011 家用和类似用途室内加热器的性能 第22部分：风扇式加热器的特殊要求 中国轻工业出版社出版发行 地址：北京东长安街6号 邮政编码：100740 发行电话：（010）65241695 网址：http://www.chlip.com.cn Email:club@chlip.com.cn 轻工业标准化编辑出版委员会 编辑地址：北京西城区下斜街29号 邮政编码：100053 电话：（010）68049923 版权所有 侵权必究 书号：155019:3737 印数：1-200册 定价：14.00元
