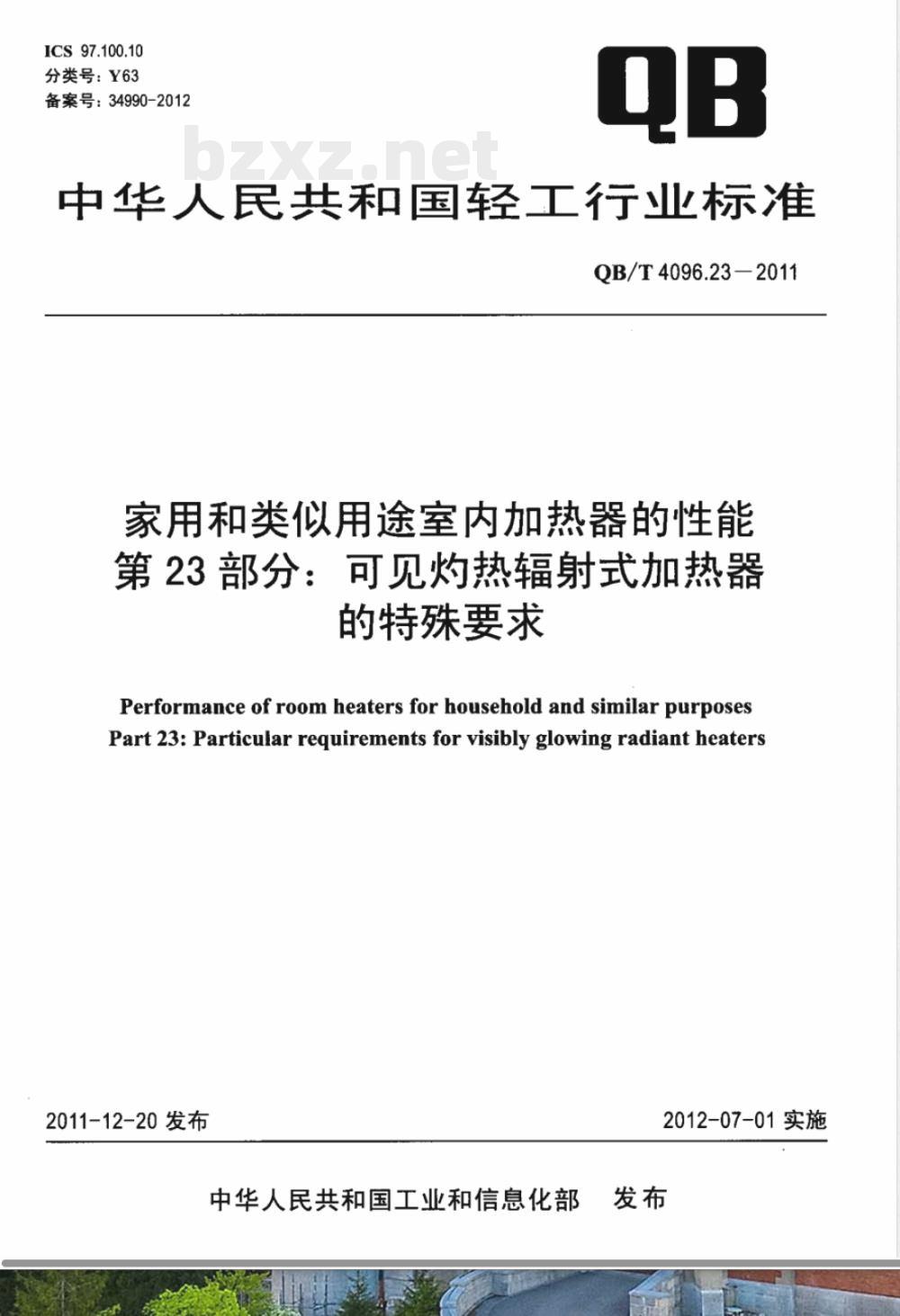

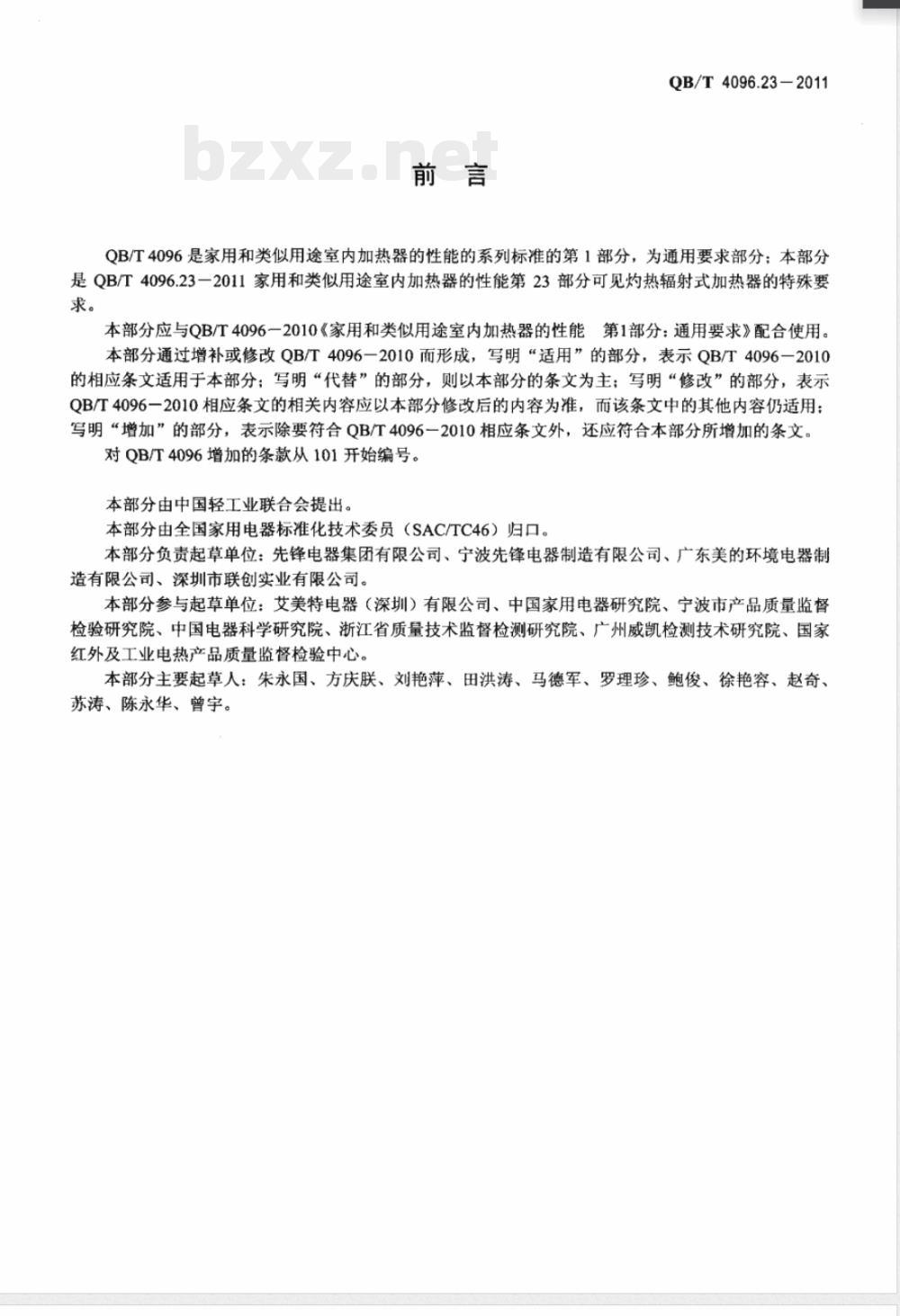

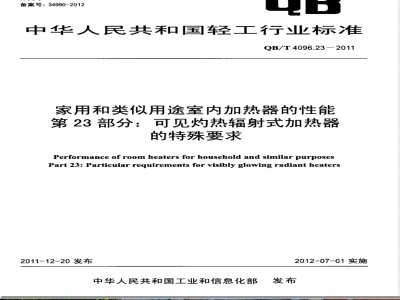

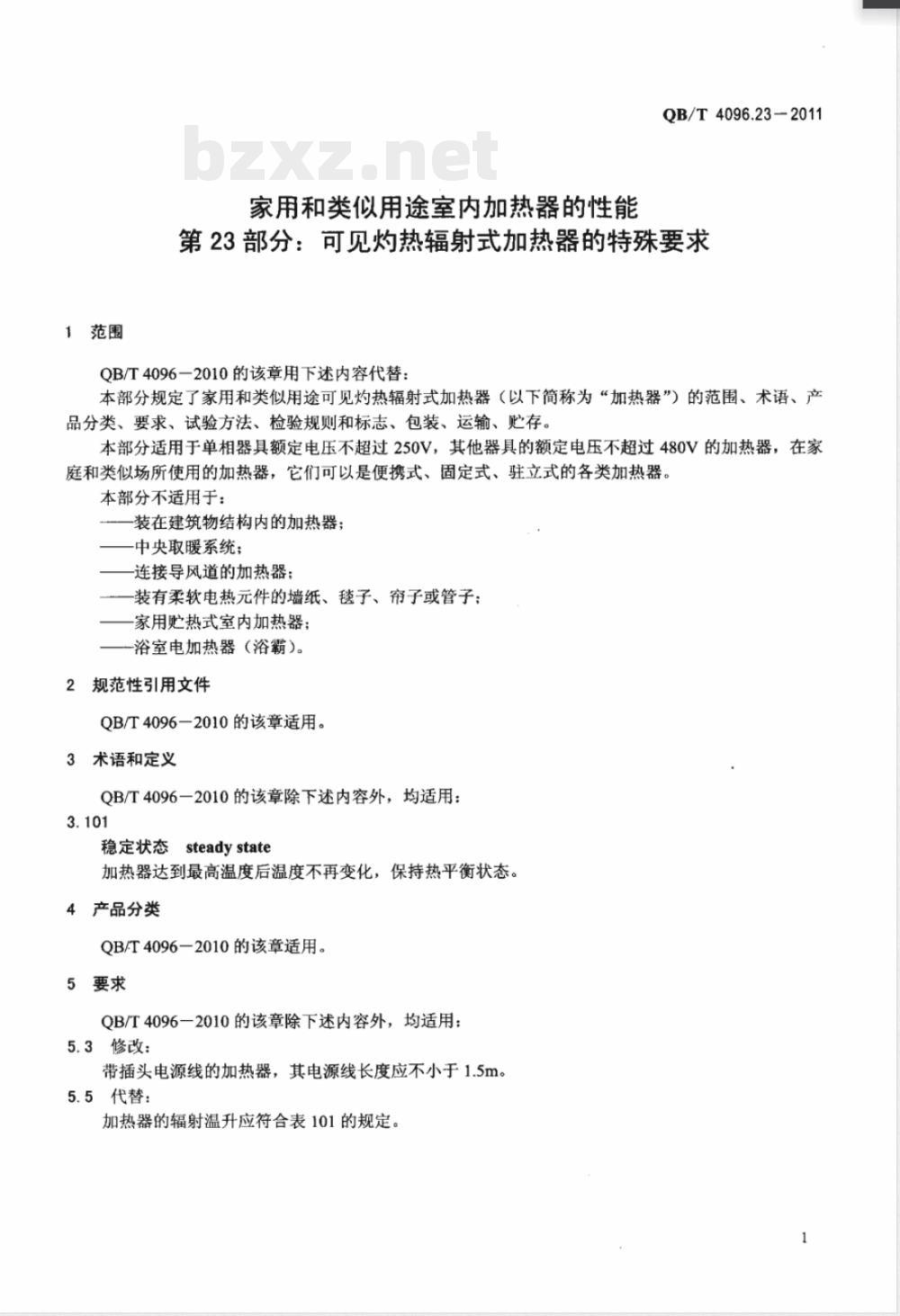

ICS 97.100.10 分类号：Y63 备案号：34990-2012 中华人民共和国轻工行业标准 QB/T4096.23-2011 家用和类似用途室内加热器的性能 第23部分：可见灼热辐射式加热器的特殊要求 Performance of room heaters for household and similar purposes Part 23: Particular requirements for visibly glowing radiant heaters 2011-12-20发布 中华人民共和国工业和信息化部2012-07-01实施 前言 QB/T4096.23-2011 QB/T4096是家用和类似用途室内加热器的性能的系列标准的第1部分，为通用要求部分；本部分是QB/T4096.23-2011家用和类似用途室内加热器的性能第23部分：可见灼热辐射式加热器的特殊要求。 本部分应与QB/T4096-2010《家用和类似用途室内加热器的性能第1部分：通用要求》配合使用。本部分通过增补或修改QB/T4096-2010而形成。写明“适用”的部分，表示QB/T4096-2010的相应条文适用于本部分；写明“代替”的部分，则以本部分的条文为主；写明“修改”的部分，表示QB/T4096-2010相应条文的相关内容应以本部分修改后的内容为准，而该条文中的其他内容仍适用；写明“增加”的部分，表示除要符合QB/T4096-2010相应条文外，还应符合本部分所增加的条文。对QB/T4096增加的条款从101开始编号。 本部分由中国轻工业联合会提出。本部分由全国家用电器标准化技术委员会（SAC/TC46）归口。 本部分负责起草单位：先锋电器集团有限公司、宁波先锋电器制造有限公司、广东美的环境电器制造有限公司、深圳市联创实业有限公司。 本部分参与起草单位：艾美特电器（深圳）有限公司、中国家用电器研究院、宁波市产品质量监督检验研究院、中国电器科学研究院、浙江省质量技术监督检测研究院、广州威凯检测技术研究院、国家红外及工业电热产品质量监督检验中心。 本部分主要起草人：朱永国、方庆联、刘艳萍、田洪涛、马德军、罗理珍、鲍俊、徐艳容、赵奇、苏涛、陈永华、曾宇。 1 范围 家用和类似用途室内加热器的性能 QB/T4096.23-2011 第23部分：可见灼热辐射式加热器的特殊要求 QB/T4096-2010的该章用下述内容代替： 本部分规定了家用和类似用途可见灼热辐射式加热器（以下简称为“加热器”）的范围、术语、产品分类、要求、试验方法、检验规则和标志、包装、运输、贮存。 本部分适用于单相器具额定电压不超过250V，其他器具的额定电压不超过480V的加热器，在家庭和类似场所使用的加热器，它们可以是便携式、固定式、驻立式的各类加热器。 本部分不适用于： 1. 装在建筑物结构内的加热器； 2. 中央取暖系统； 3. 连接导风道的加热器； 4. 装有柔软电热元件的墙纸、毯子、帘子或管子； 5. 家用贮热式室内加热器； 6. 浴室电加热器（浴霸）。 2 规范性引用文件 QB/T4096-2010的该章适用。 3 术语和定义 QB/T4096-2010的该章除下述内容外，均适用： 3.101 稳定状态 (steady state) 加热器达到最高温度后温度不再变化，保持热平衡状态。 4 产品分类 QB/T4096-2010的该章适用。 5 要求 QB/T4096-2010的该章除下述内容外，均适用： 5.3 修改：带插头电源线的加热器，其电源线长度应不小于1.5m。 5.5 代替：加热器的辐射温升应符合表101的规定。 表101 加热器的辐射温升 反射罩类型 | 额定功率 P/W (800≤P<1000) | 额定功率 P/W (1000≤P≤1200) 圆形 | 辐射温升/K ≥30 | 辐射温升/K ≥35 方形 | 辐射温升/K >18 | 辐射温升/K ≥20 注1：小于800W和大于1200W的加热器，本部分暂不考虑。 5.6 代替：加热器在稳定状态条件下获得90%的辐射温升所需的时间应不大于20min。注1：小于800W和大于1200W的加热器，本部分暂不考虑。 5.7 不适用。 5.8 代替：装有防冻结装置的加热器，在环境温度为 (7±3)℃时，加热器的防冻结装置应能正常工作。 5.10 增加：电动机为实现强制通风功能的电动机。 5.11 增加：加热器机体转动机构应能承受连续10万次转动试验。试验后机体转动机构仍能正常工作，且穿过运动部位的任何一根多股导线中的绞线丝断裂不应超过10%。注1：一次转动是指由停止摇头位置转换到加热器最大摇头角度的一边，再由这一边转换到加热器最大摇头角度的另一边，然后回复到停止摇头位置的转动动作。 5.101 电热元件抗冷水冲击 在正常使用时有可能溅到水的加热器的玻璃或陶瓷电热元件，应能经受温度为 (5±1)℃的冷水的冲击试验，无爆裂或其他损坏。 5.102 热过载 器具应能承受30次循环热过载试验。试验后加热器不会产生火焰、熔融物或其他不可能修复的损坏，同时立即按GB4706.23第16章的规定进行耐压测试，应不击穿、闪络。 5.103 机体转动性能 5.103.1 加热器的机体转动机构应有控制转动和停止的开关或装置。 5.103.2 加热器的机体转动机构应能自动、连续转动，要求动作平稳（转动机构启动和反转的瞬间除外)。 5.103.3 加热器的机体转动角度不应小于60°，且不得低于明示值。 6 试验方法 QB/T4096-2010的该章除下述内容外，均适用： 6.1.1 增加：试验用的电源频率和电压波动不超过额定值的 ±1%。 6.1.3 增加：测量时间用仪表，其精度不低于所测时间的1%。 6.11 增加：在 (20±5)℃环境温度下，加热器在给出额定输入功率的电压下通电工作，其转动机构处于连续运转状态。在测试期间，应短路环境温度控制器。若采用加速试验，则试验的转动频率应设定为12次/min。试验后应符合5.11的要求。 6.101 电热元件抗冷水冲击试验 加热器电热元件在1.15倍的额定输入功率下工作，直至达到稳定状态。通过一直径为5mm的管子将1L温度为 (5±1)℃的水以约10mL/s的流量直接倒向电热元件的表面。 6.102 热过载试验 将加热器接入电源，同时调节电压使输入功率达到规定值，器具在正常工作条件下，通电1h，然后断电冷却0.5h到室温（必要时可采用强迫冷却）。通断电的循环次数为30次。过载试验的输入功率为额定功率的1.27倍或1.21倍加12W，取两者的大值。 6.103 机体转动性能测定 6.103.1 通过视检检查是否符合5.103.1的要求。 6.103.2 机体旋转角度，加热器的任一侧为基准始点，到转动至最大的角度，应符合5.103.3的要求。 6.103.3 在上述6.103.2试验过程中，应检查其他性能应符合5.103.2的要求。 7 检验规则 QB/T4096-2010的该章除下述内容外，均适用： 7.2.1 增加： 表102 2出厂检验 序号 | 项目 | 本部分所属章条 | 要求 | 试验方法 | GB4706.23所属章条 | 不合格类别 1 | 机体转动性能 | 5.103 | - | 6.103 | GB4706.23 | B 2 | 电热元件抗冷水冲击 | 5.101 | - | 6.101 | GB4706.23 | B 3 | 热过载 | 5.102 | - | 6.102 | GB4706.23 | B 7.3.2 增加： 表103 型式试验 序号 | 项目 | 本部分所属章条 | 要求 | 试验方法 1 | 机体转动性能 | 5.103 | - | 6.103 QB/T4096-2010的该章适用。 附 QB/T 4096.23-2011 中华人民共和国轻工行业标准 家用和类似用途室内加热器的性能 第23部分：可见灼热辐射式加热器的特殊要求 QB/T4096.23-2011 中国轻工业出版社出版发行 地址：北京东长安街6号 邮政编码：100740 发行电话：(010)65241695 网址：http://www.chlip.com.cn Email:club@chlip.com.cn 轻工业标准化编辑出版委员会编辑地址：北京西城区下斜街29号 邮政编码：100053 电话：(010)68049923 版权所有侵权必究 书号：155019·3738 印数：1-200册 定价：14.00元
