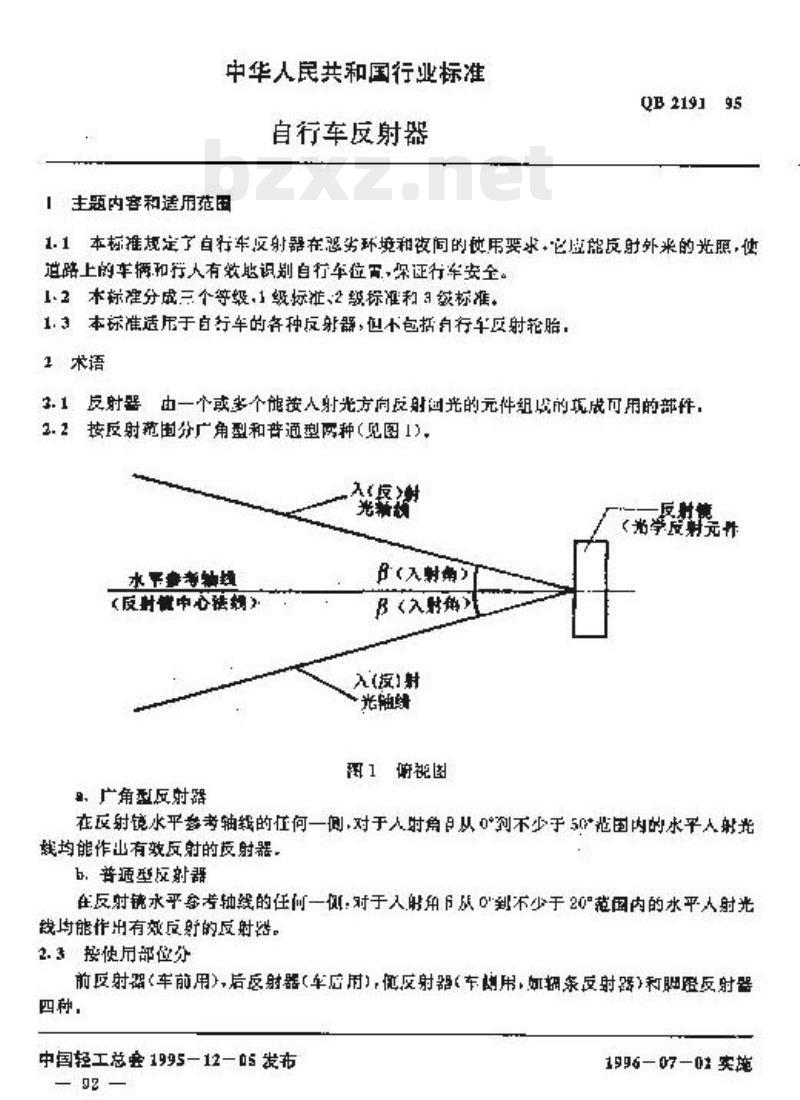

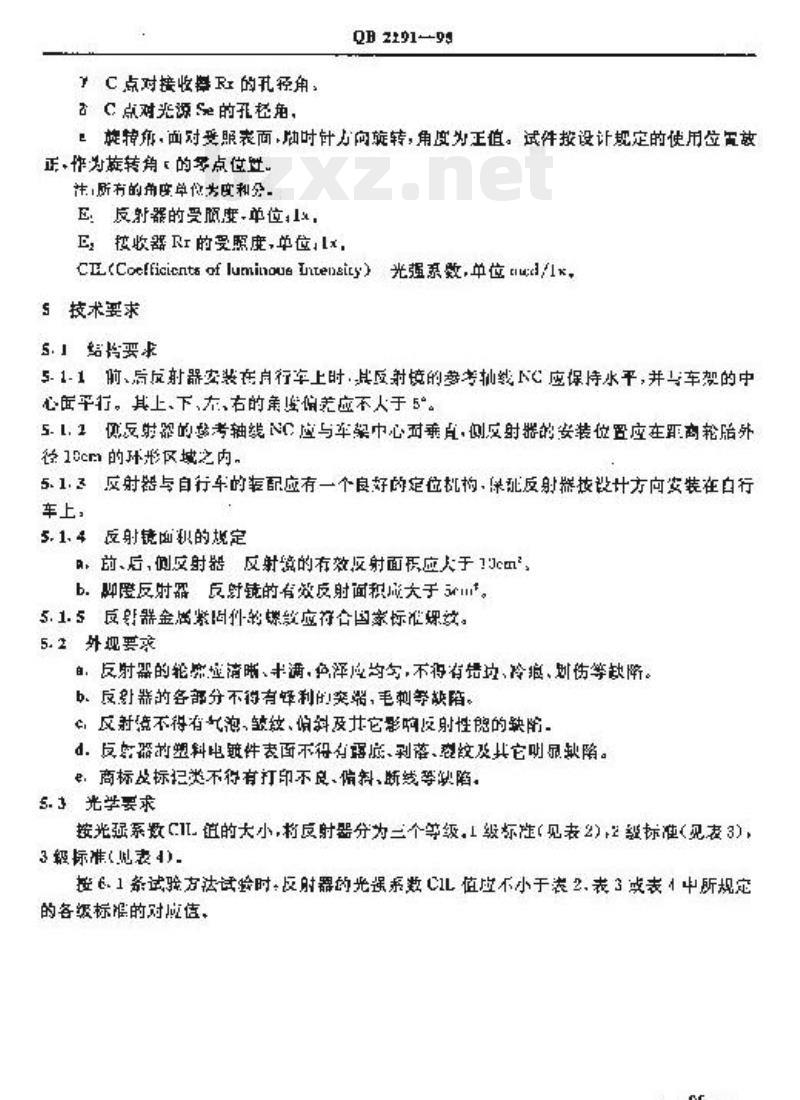

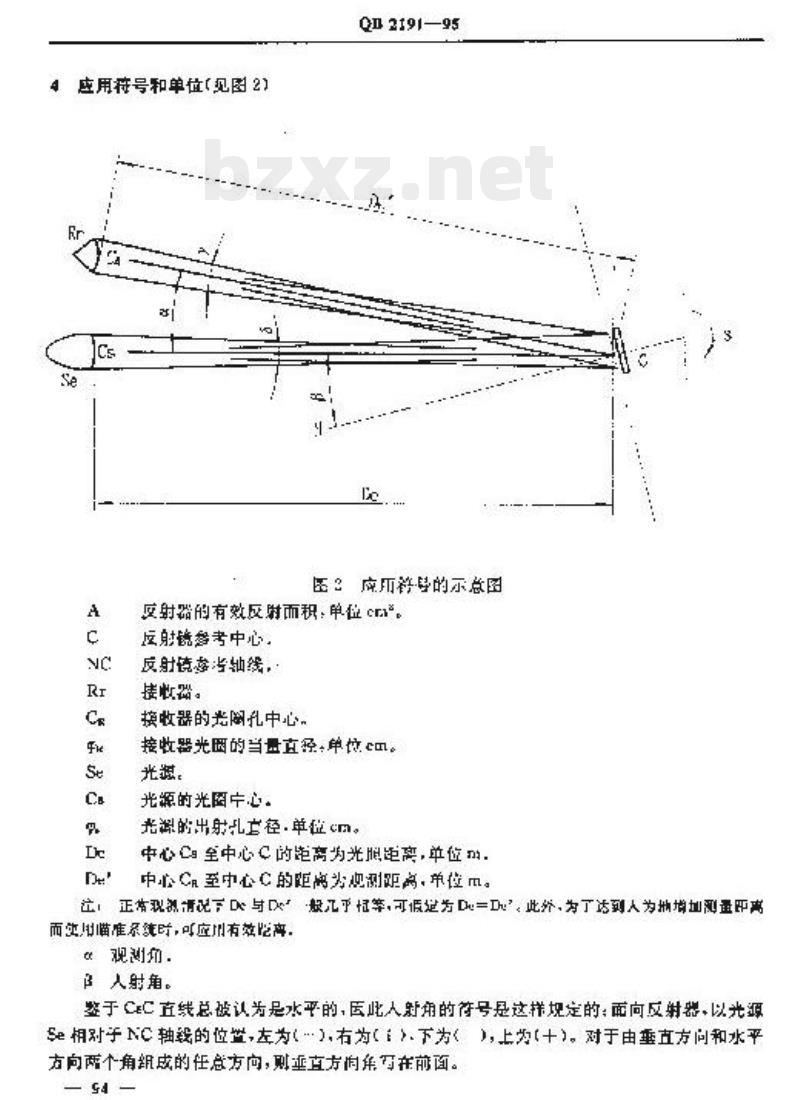

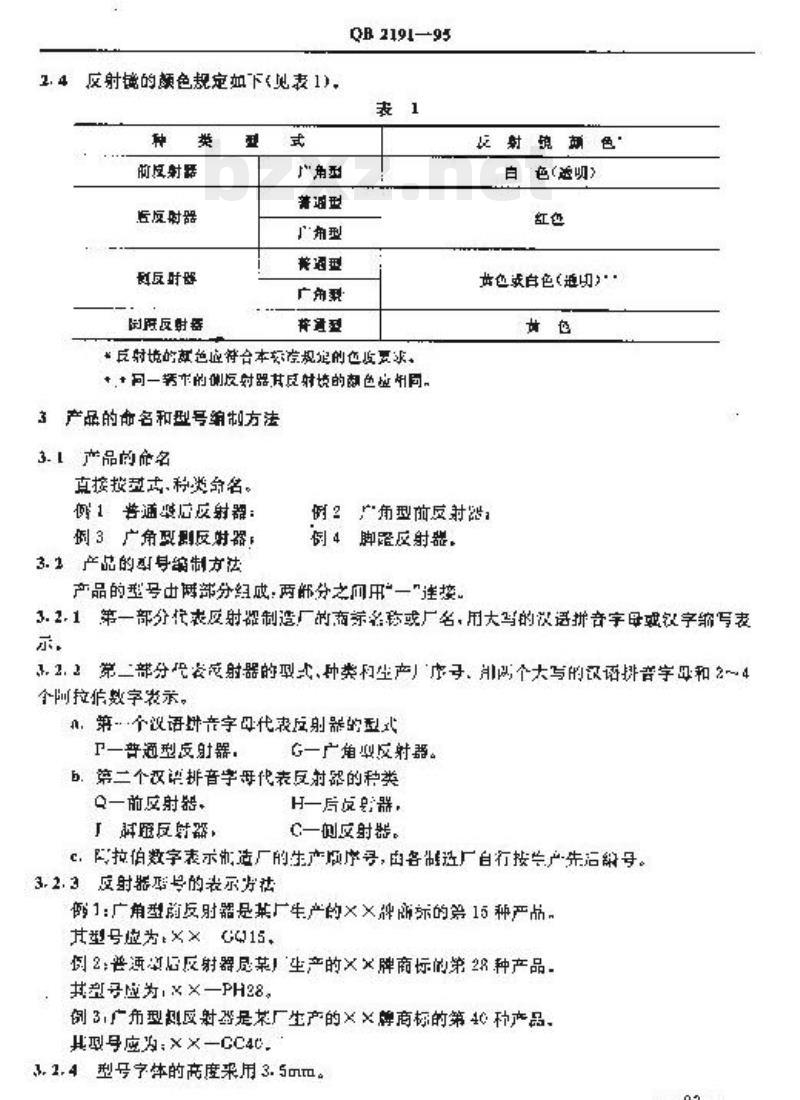

中华人民共和国行业标准 QB2191—95 自行车反射器 1995年12月05日发布 1996年07月01日实施 中国轻工总会发布 1 范围 1.1 本标准规定了自行车反射器在恶劣环境和夜间的实用要求。它能反射外来的光照，使道路上的车辆和行人有效识别自行车位置，保证行车安全。 1.2 本标准分为三个等级：1级标准、2级标准和3级标准。 1.3 本标准适用于自行车的各种反射器，但不包括自行车轮胎反射器。 2 术语 2.1 反射器：一个或多个能向入射光方向反射光线的元件组成的部件，称为反射器。 2.2 按反射范围分：广角型和普通型两种（见图1）。 2.3 按使用部位分：前反射器（车前用）、后反射器（车后用）、侧反射器（车侧用，如脚踏反射器）和脚反射器四种。 2.4 反射镜的颜色规定（见表1）： 表1 反射镜的颜色规定 | 种类 | 前反射器 | 后反射器 | 侧反射器 | | :--- | :--- | :--- | :--- | | 型式 | 广角型 / 普通型 | 广角型 / 普通型 | 广角型 / 普通型 | | 颜色 | 白色（透明） / 红色 | 红色 | 红色 / 黄色 | 注：反射镜的颜色应符合本标准规定的色度要求，同一转的侧反射器其反射镜的颜色应相同。 3 产品的命名和型号编制方法 3.1 产品的命名：直接按型式、颜色命名。 例1：广角型前反射器； 例2：普通型前反射器； 例3：广角型侧反射器； 例4：脚踏反射器。 3.2 产品的型号编制方法：产品的型号由两部分组成，两部分之间用“-”连接。 3.2.1 第一部分代表反射器制造厂的商标名或厂名，用大写的汉语拼音字母或英文缩写表示。 3.2.2 第二部分代表反射器的型式、种类和生产厂序号。由两个大写的汉语拼音字母和2～4个数字组成。 a. 第一个拼音字母代表反射器的型式：G—广角型反射器，P—普通型反射器。 b. 第二个拼音字母代表反射器的种类：Q—前反射器，H—后反射器，C—侧反射器。 c. 数字表示制造厂的生产顺序号，由各厂商自行按生产先后编号。 3.2.3 反射器型号的表示方法： 例1：广角型前反射器是某厂生产的某牌商标的第15种产品，其型号应为：XXX-GQ15。 例2：普通型后反射器是某厂生产的某牌商标的第28种产品，其型号应为：XXX-PH28。 例3：广角型侧反射器是某厂生产的某牌商标的第40种产品，其型号应为：XXX-CC40。 3.4 型号字体的高度应为3.5mm。 4 应用符号和单位 - 反射器面积：$cm^2$ - 反射镜参考中心 - 反射镜水平参考轴线 - 接收器 - 接收器光孔中心 - 接收器光孔的当量直径：mm - 光源光轴中心 - 光源出射孔直径：mm - 中心C至光源S的距离（光束距离）：m - 中心C至接收器R的距离（接收距离）：m - 入射角：$lpha$ - 旋转角：$ heta$ - 反射器受照度：$lx$ - 光强系数：$cd/lx$ 5 技术要求 5.1 安装要求 5.1.1 前、后反射器安装在自行车上时，其反射镜的参考轴线NC应保持水平，并与车架的中心面垂直。其上下左右的偏差应不大于5°。 5.1.2 反射器的安装轴线NC应与车架中心面垂直，反射器的安装位置应在自行车轮胎外径10cm的环形区域之内。 5.1.3 反射器与自行车的配合应有一个良好的定位机构，确保反射器按设计方向安装在自行车上。 5.1.4 反射镜面积的规定： a. 前、后反射器、侧反射器的有效反射面积应大于 $10 ext{ cm}^2$； b. 脚踏反射器的有效反射面积应大于 $5 ext{ cm}^2$。 5.1.5 反射器与紧固件的操作应符合国家标准。 5.2 外观要求 a. 反射器表面应光滑、色泽均匀，不应有错色、冷痕、划伤等缺陷。 b. 反射器的各部分不得有锐利的突端、毛刺等缺陷。反射镜不得有气泡、鼓包及其他影响反射性能的缺陷。反射镜的塑料或金属件表面不得有凹坑、凹陷、纹路及其它明显缺陷。 c. 商标标识不得有打印不良、偏斜、断裂等缺陷。 5.3 光学要求 按光强系数 $C_{IL}$ 值的大小，可将反射器分为三个等级：1级标准（见表2）、2级标准（见表3）、3级标准（见表4）。 6.1 试验方法：试验时反射器的光强系数 $C_{IL}$ 值应不小于各级标准规定的最小值。 表2 1级反射器的光强系数 $C_{IL}$ 值 | 颜色 | 型式 | 广角型 | 普通型 | | :--- | :--- | :--- | :--- | | 白色 | 广角型 | 8500 | 850 | | | 普通型 | 1559 | 850 | | 红色 | 广角型 | 1562 | 531 | | | 普通型 | 1831 | 531 | 表3 2级反射器的光强系数 $C_{IL}$ 值 | 颜色 | 型式 | 广角型 | 普通型 | | :--- | :--- | :--- | :--- | | 白色 | 广角型 | 2255 | 740 | | | 普通型 | 1854 | 531 | | 红色 | 广角型 | 1155 | 264 | | | 普通型 | 724 | 241 | 表4 3级反射器的光强系数 $C_{IL}$ 值 | 颜色 | 型式 | 广角型 | 普通型 | | :--- | :--- | :--- | :--- | | 白色 | 广角型 | 625 | 412 | | | 普通型 | 450 | 350 | | 红色 | 广角型 | 172 | 74 | | | 普通型 | 115 | 32 | 5.4 色度要求 按6.2条规定的方法试验时，所测得反射光的颜色应在表5规定的色度坐标范围内。 表5 光色选界交点的色度坐标 | 颜色 | x | y | | :--- | :--- | :--- | | 白色 | 0.565 | 0.331 | | | 0.545 | 0.335 | | 红色 | 0.545 | 0.425 | | | 0.440 | 0.453 | | 黄色 | 0.500 | 0.500 | | | 0.421 | 0.382 |
