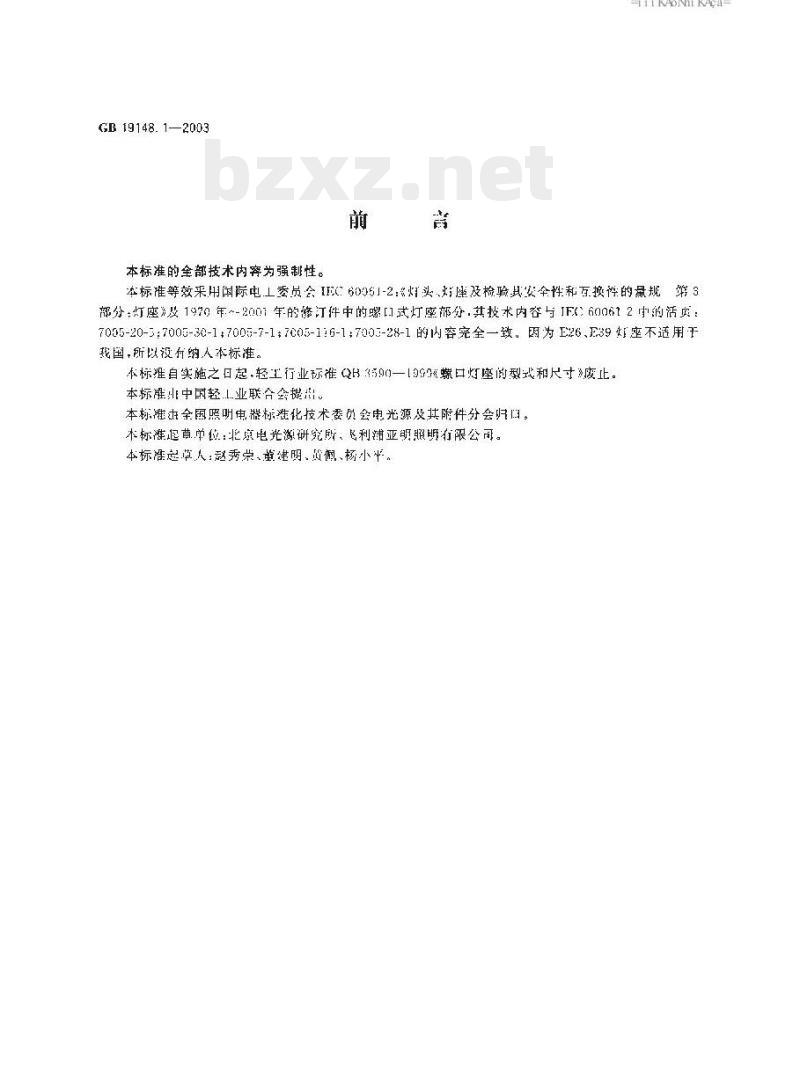

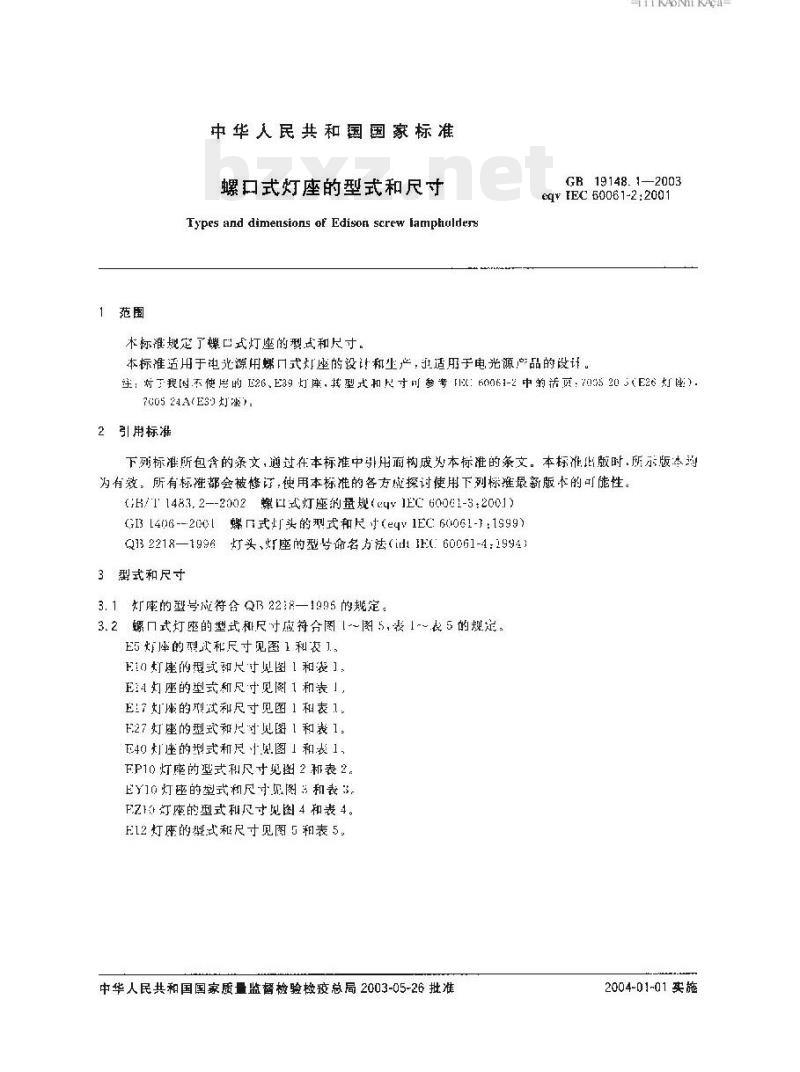

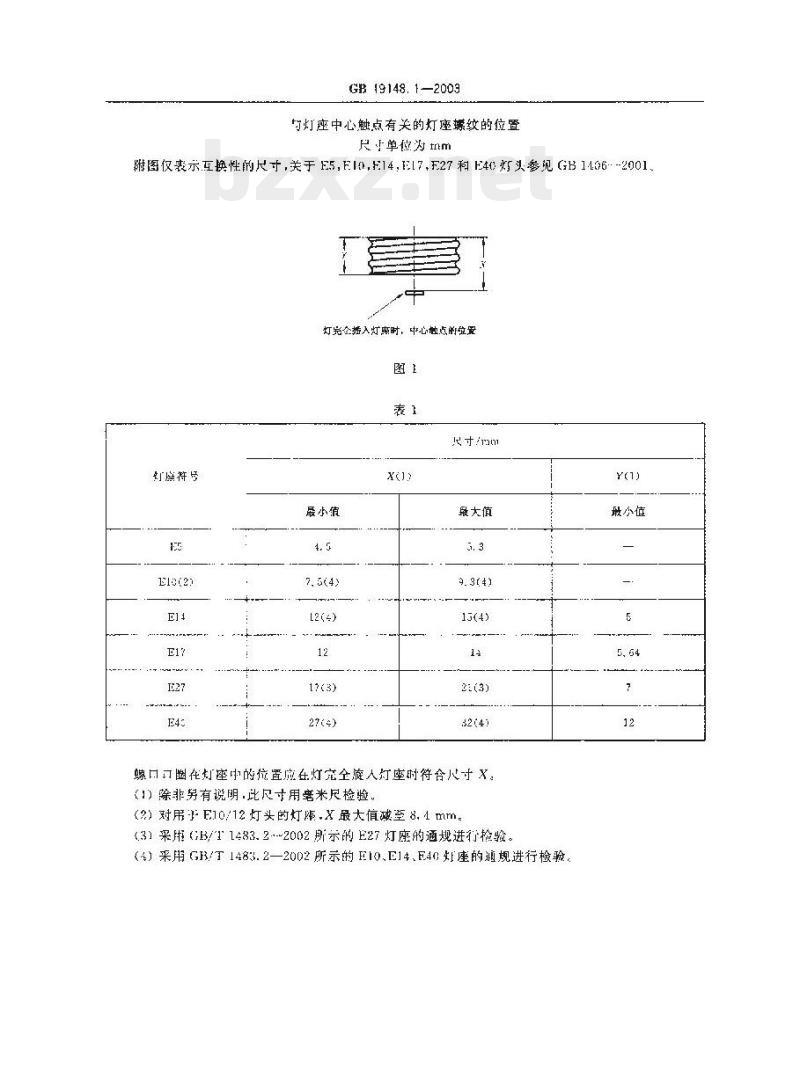

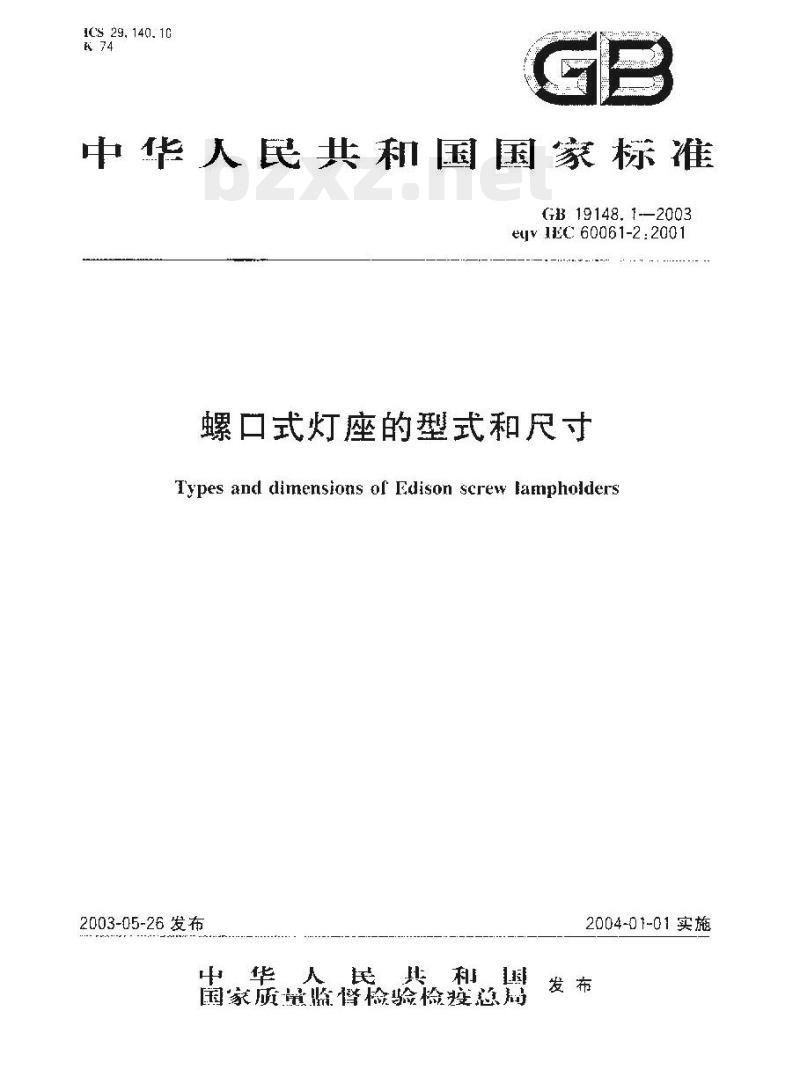

GB 19148.1—2003 中华人民共和国国家标准 螺口式灯座的型式和尺寸 Types and dimensions of Edison screw lampholders 2003-05-26 发布 2004-01-01 实施 本标准的全部技术内容为强制性。 本标准等效采用国际电工委员会 IEC 60061-2：灯头、灯座及检验其安全性和互换件的规程 第2部分：灯座，其技术内容与 IEC 60061-2:2001 的内容完全一致。因为 E26、E39 灯座不适用我国，所以没有纳入本标准。 本标准自实施之日起，轻工行业标准关于螺口式灯座的型式和尺寸废止。本标准由全国照明电器标准化技术委员会电光源及附件分会归口。本标准起草单位：北点电光源研究所、多利铺亚明照明有限公司。本标准起草人：赵秀荣、董建明、黄佩、杨小平。 1 范围 本标准适用于电光源用螺口式灯座的设计和生产，适用于电光源产品的设计。由于我国不使用 E26、E39 灯座，其型式和尺寸可参考 IEC 60061-2 中的相关部分。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准修订时，以下版本均为有效： GB/T 1483.2—2002 螺口式灯座规 IEC 60061-3:2001 灯头灯座及检验其安全性 GB/T 2218—1996 灯头、灯座的型号命名方法 3 型式和尺寸 3.1 灯座的型号符合 QB22.8—1995 的规定。 3.2 螺口式灯座的型式和尺寸对应图1至图5及表1至表5的规定。E5、E10、E14、E17、E27、E40、FP10、E12 等灯座的型式和尺寸见对应图表。 【部分灯座尺寸参考】 - E5 灯座：最小 4.5 mm，最大 5.3 mm - E10 灯座：最小 7.5 mm，最大 9.3 mm - E14 灯座：最小 12 mm，最大 14 mm - E17 灯座：最小 17 mm，最大 17 mm - E27 灯座：最小 27 mm，最大 27 mm 【FP10 预聚焦螺口灯座】 尺寸单位为 mm。关于成品与灯座的互换性，应采用 GB/T 1483.2—2002 所示的 FP10 灯座的规程进行检验。中心触点的弹性应符合尺寸 B 的要求。 【E12 螺口灯座】 尺寸单位为 mm。中心触点的位置应符合标准规定。其尺寸是根据带电螺口式的灯座而制定的。螺纹部件不得用作电接触点。
