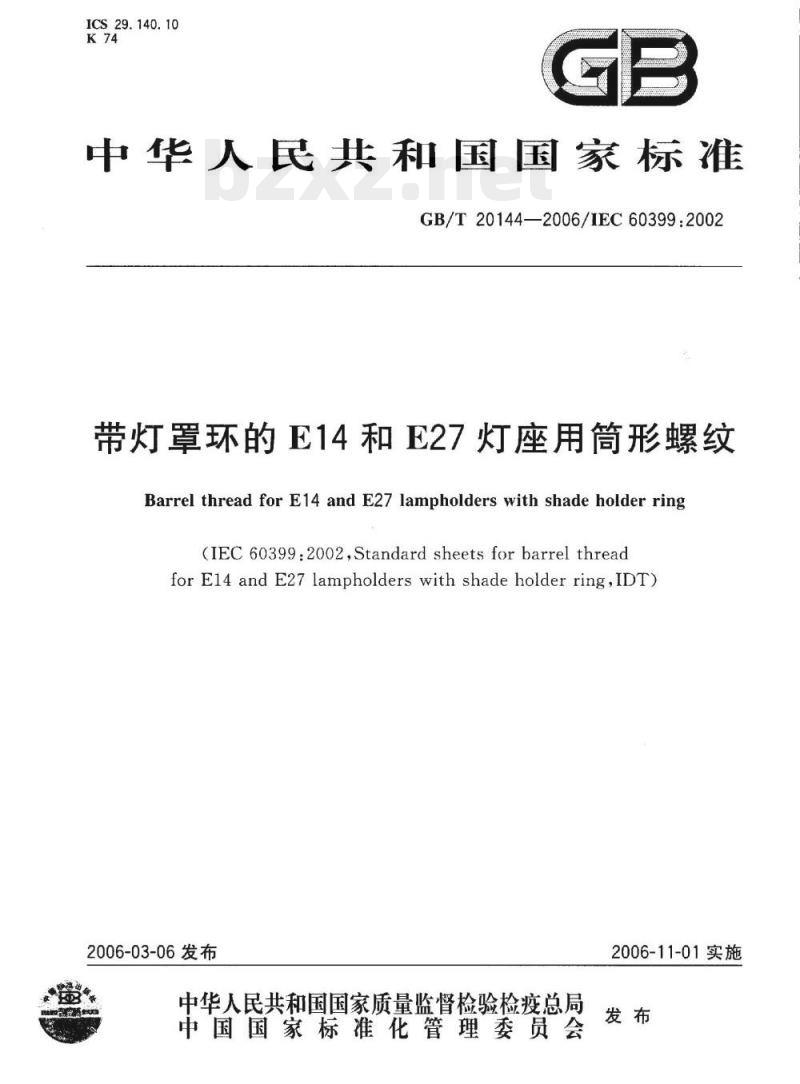

GB/T 20144—2006 带灯罩环的E14和E27灯座用筒形螺纹

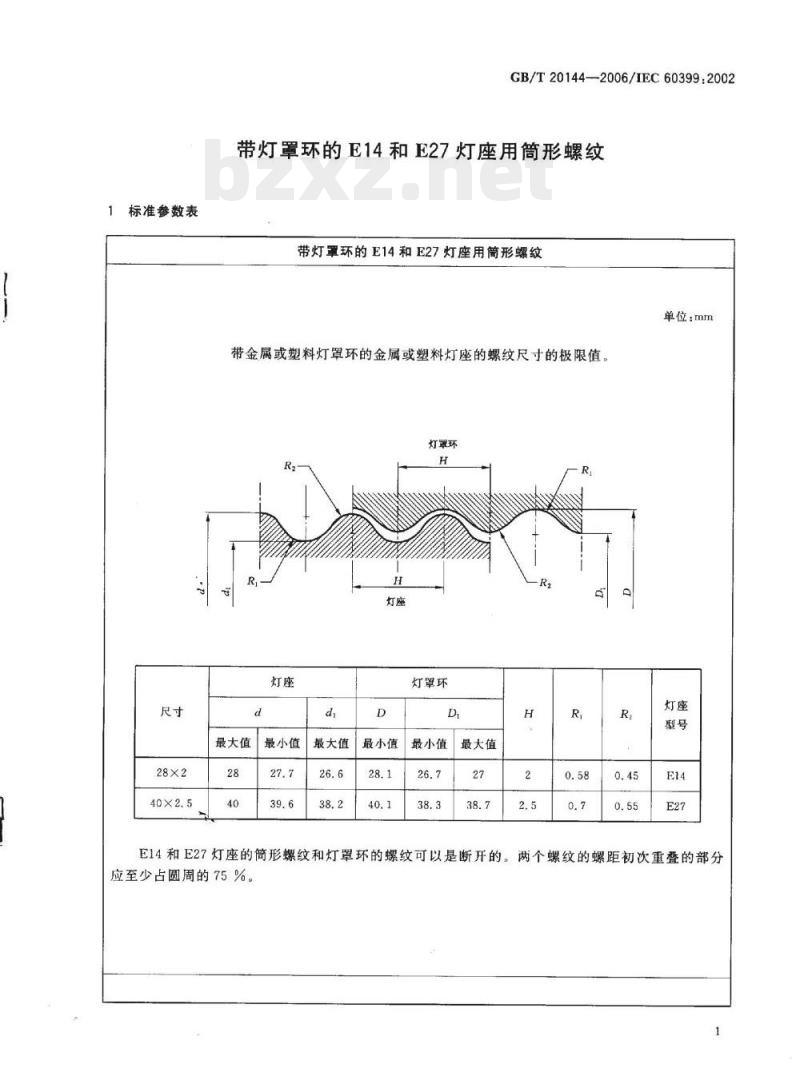

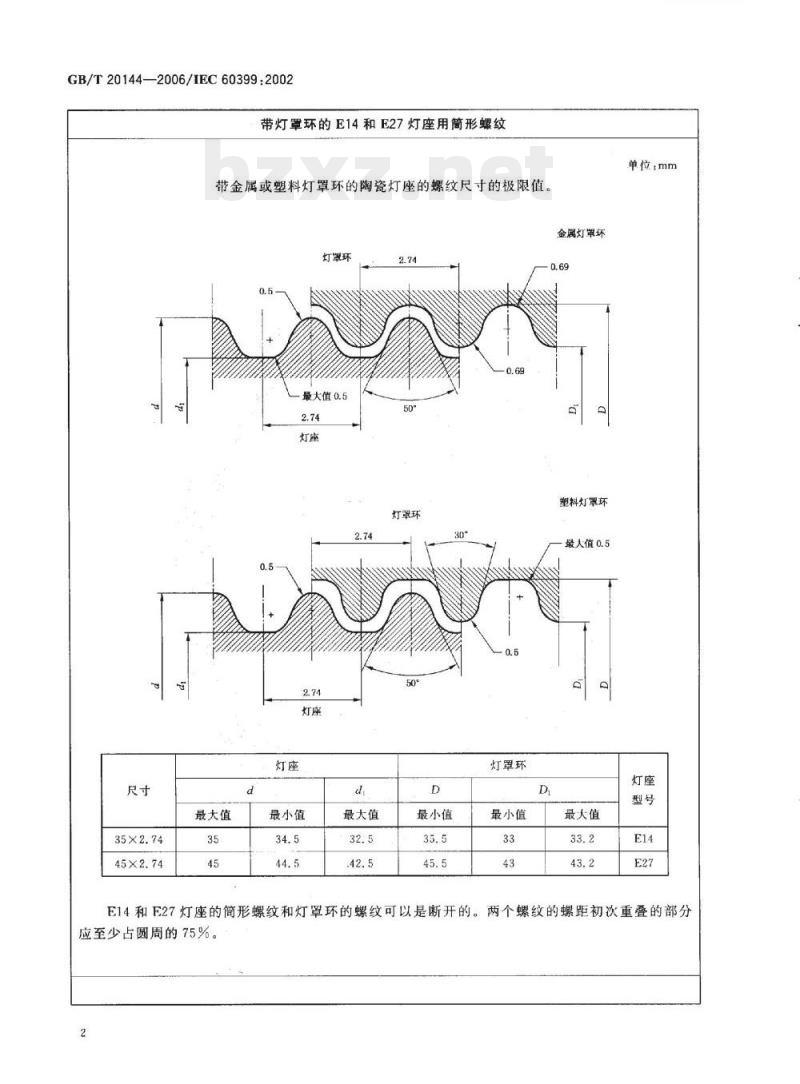

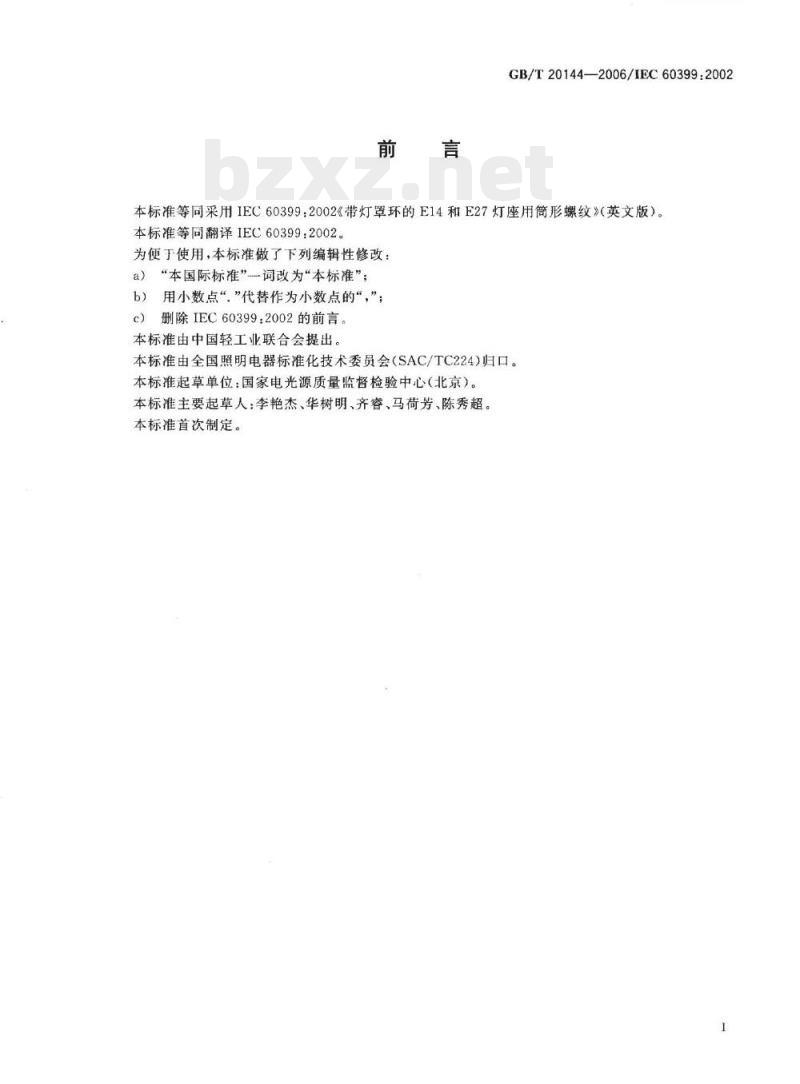

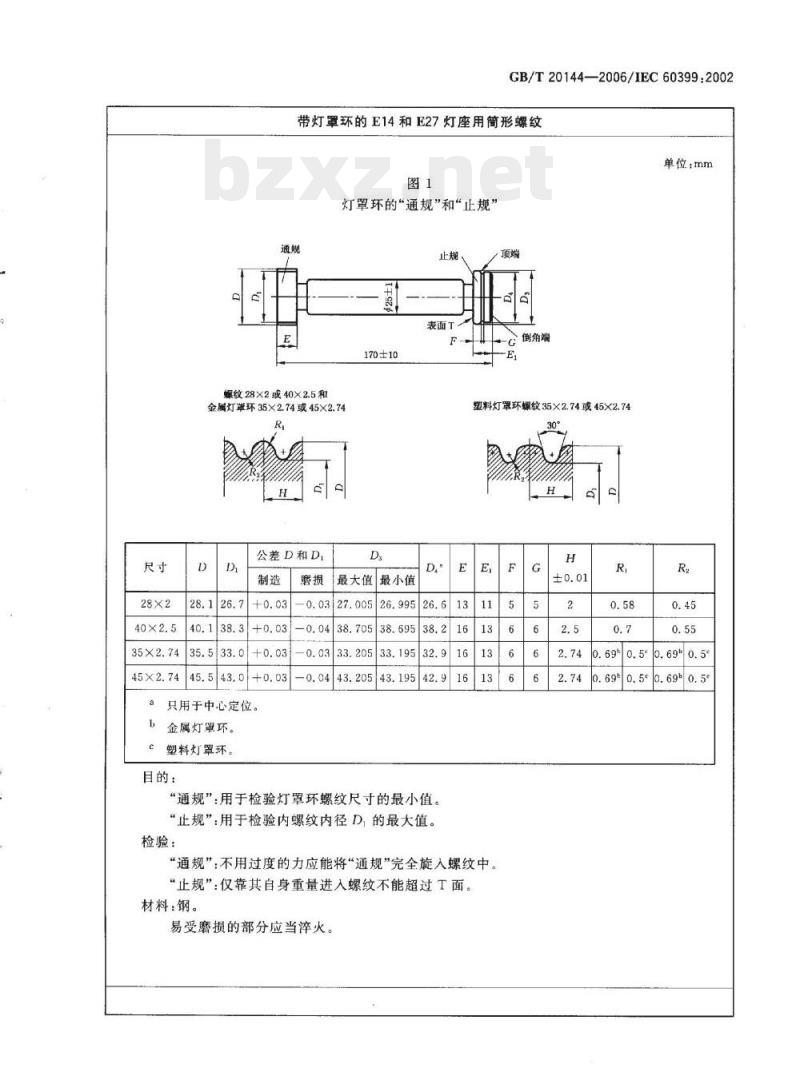

GB/T 20144—2006/IEC 60399:2002 带灯罩环的E14和E27灯座用筒形螺纹 Barrel thread for E14 and E27 lampholders with shade holder ring (IEC 60399:2002) 中华人民共和国国家标准 2006-03-06 发布 2006-11-01 实施 前言 GB/T 20144—2006/IEC 60399:2002 本标准等同采用 IEC 60399:2002《带灯罩环的E14和E27灯座用筒形螺纹》（英文版）。 为便于使用，本标准做了下列编辑性修改： a) “本国际标准”词改为“本标准”；用小数点“.”代替作为小数点的“,”； b) 删除 IEC 60399:2002 的前言。 本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会 (SAC/TC224) 归口。本标准起草单位：国家电光源质量监督检验中心（北京）。本标准主要起草人：李艳杰、华树明、齐睿、马荷芳、陈秀超。本标准首次制定。 1 标准参数表 带金属或塑料灯罩环的金属或塑料灯座的螺纹尺寸极限值（单位：mm） | 型号 | 尺寸 | 灯罩环 D (最小值) | 灯罩环 D (最大值) | 灯座 d (最小值) | 灯座 d (最大值) | 灯座 H | 灯座 R | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | E14 | 28×2 | 26.6 | 28.1 | 27.7 | 28.0 | 2 | 0.45~0.58 | | E27 | 40×2.5 | 38.2 | 40.1 | 39.6 | 40.0 | 2.5 | 0.55~0.7 | 带金属或塑料灯罩环的陶瓷灯座的螺纹尺寸极限值（单位：mm） | 型号 | 尺寸 | 灯罩环 D (最小值) | 灯罩环 D (最大值) | 灯座 d (最小值) | 灯座 d (最大值) | | :--- | :--- | :--- | :--- | :--- | :--- | | E14 | 28×2 | 26.6 | 26.9 | 27.7 | 28.0 | | E27 | 40×2.5 | 38.2 | 38.5 | 39.6 | 40.0 | 带金属或塑料灯罩环的螺纹尺寸极限值（单位：mm） | 材质 | 型号 | 灯罩环 D (最小值) | 灯罩环 D (最大值) | 灯座 d (最小值) | 灯座 d (最大值) | | :--- | :--- | :--- | :--- | :--- | :--- | | 金属灯罩环 | 35×2.74 | 35.0 | 35.5 | 34.5 | 35.0 | | 金属灯罩环 | 45×2.74 | 45.0 | 45.5 | 44.5 | 45.0 | | 塑料灯罩环 | 35×2.74 | 35.0 | 35.5 | 34.5 | 35.0 | | 塑料灯罩环 | 45×2.74 | 45.0 | 45.5 | 44.5 | 45.0 | 注：E14和E27灯座的筒形螺纹和灯罩环的螺纹可以是断开的。两个螺纹的螺距初次重叠的部分应至少占圆周的75%。 2 检验规程 灯罩环的“通规”和“止规” 目的：检验灯罩环螺纹尺寸。 - “通规”：用于检验灯罩环螺纹尺寸的最小值。 - “止规”：用于检验内螺纹内径D的最大值。 检验方法： - “通规”：不用过度的力应能将“通规”完全旋入螺纹中。 - “止规”：仅靠其自身重量进入螺纹不能超过T面。 材料：钢。易受磨损的部分应当淬火。 灯座上螺纹的“通规”和“止规” 目的：检验灯座螺纹尺寸。 - “通规”：用于检验灯座螺纹尺寸的最大值。 - “止规”：用于检验外螺纹外径d的最小值。 检验方法： - “通规”：应能将灯座顺利旋入“通规”。 - “止规”：将“止规”的倒角端置于螺纹处，此时，“止规”仅靠其自身重量不能通过螺纹。
