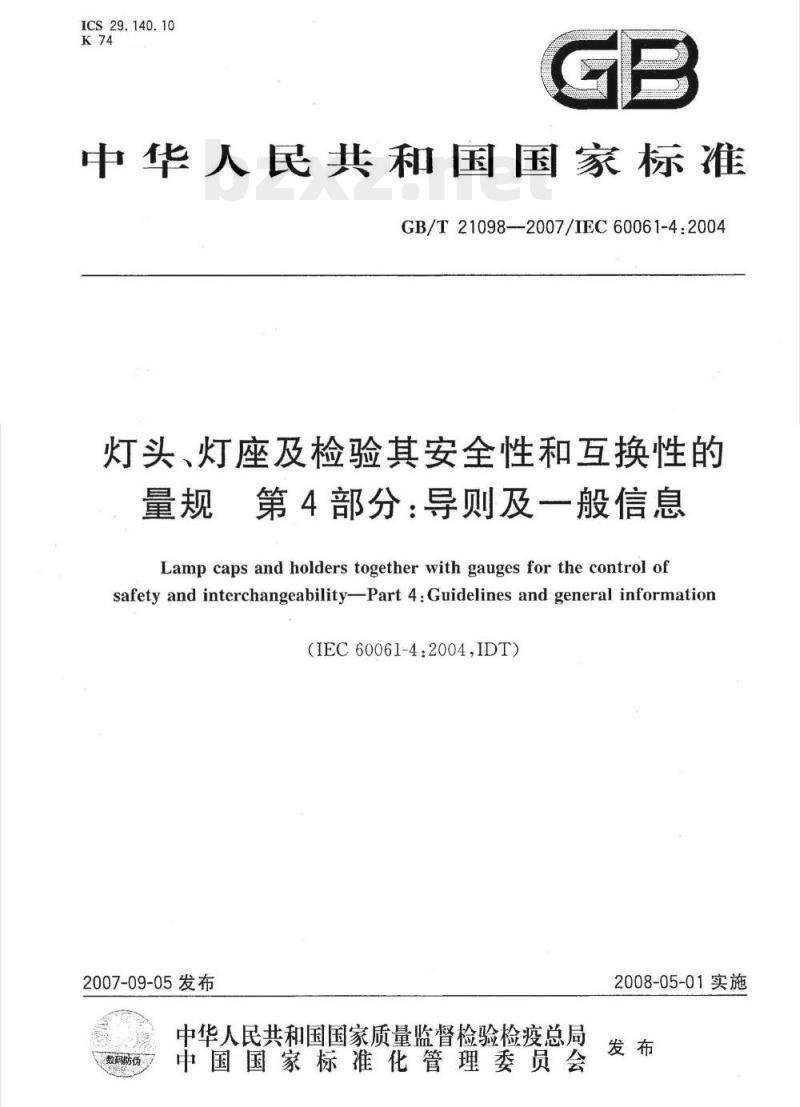

GB/T 21098-2007 灯头、灯座及检验其安全性和互换性的量规第4部分:导则及一般信息

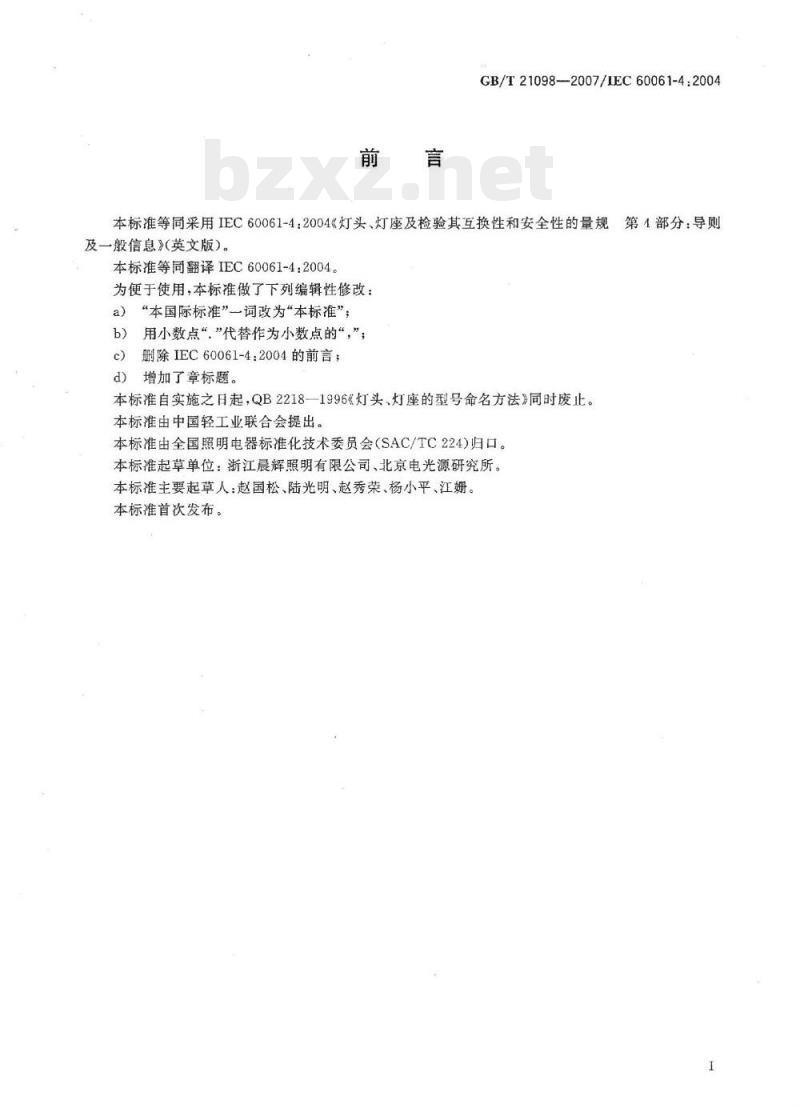

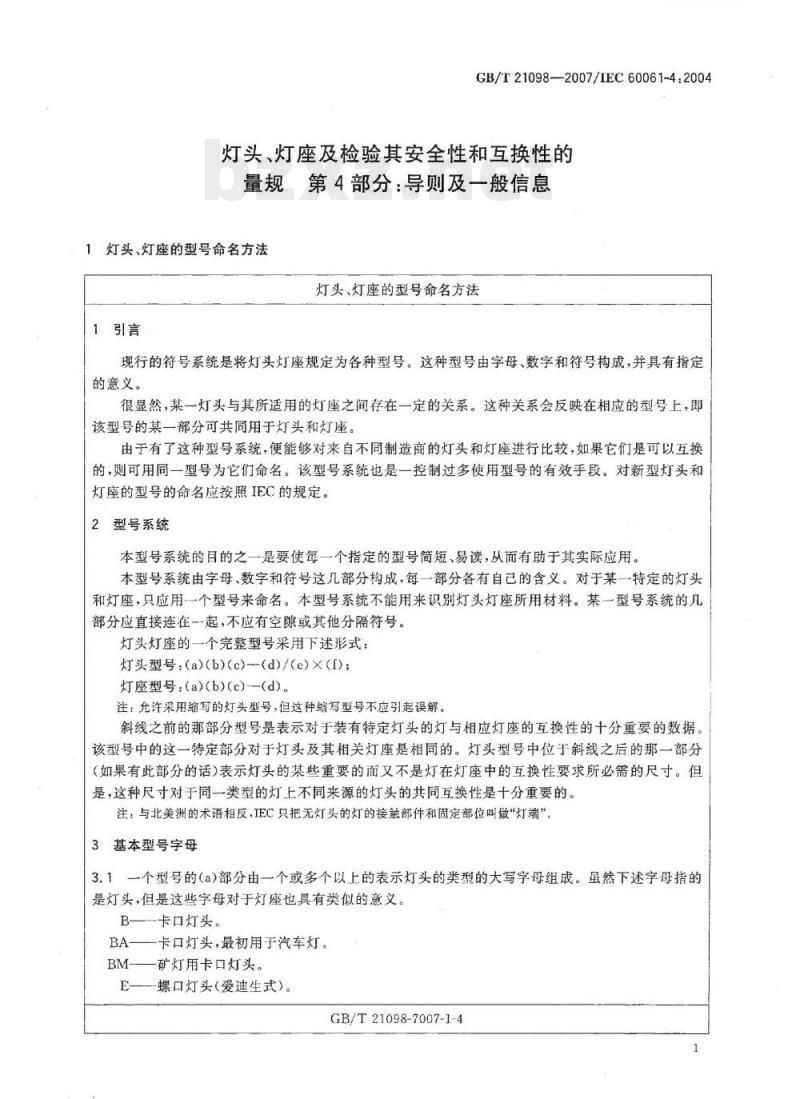

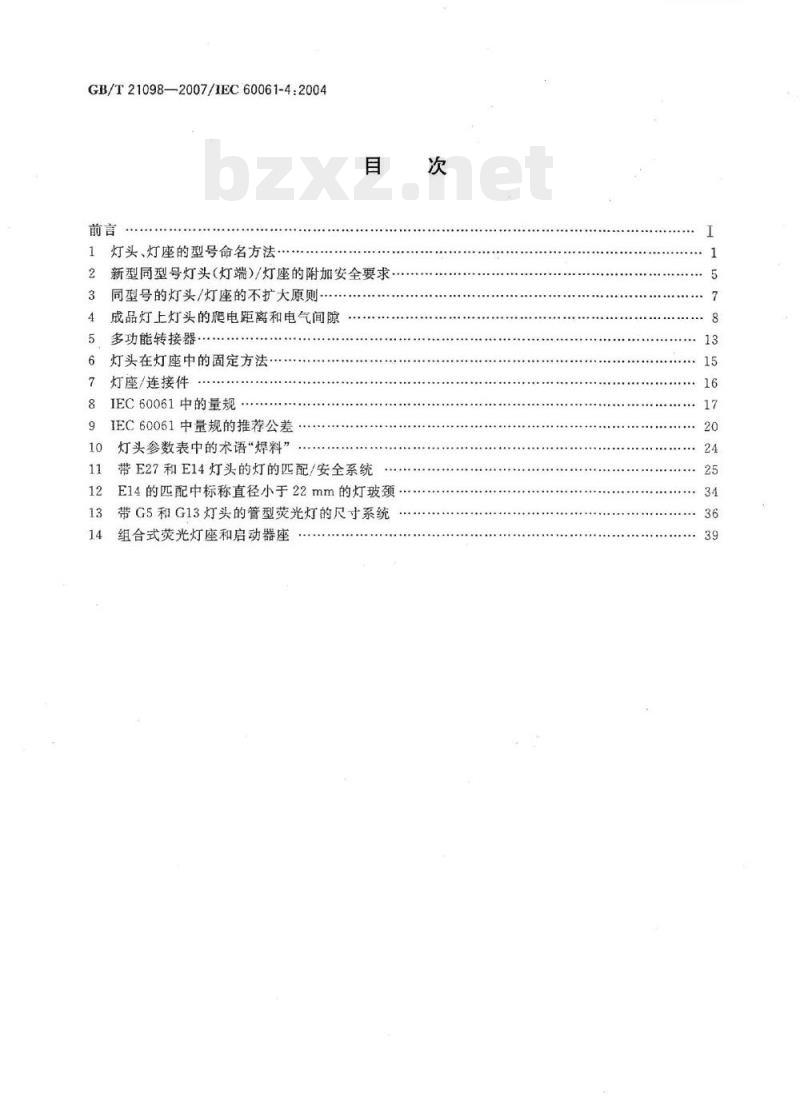

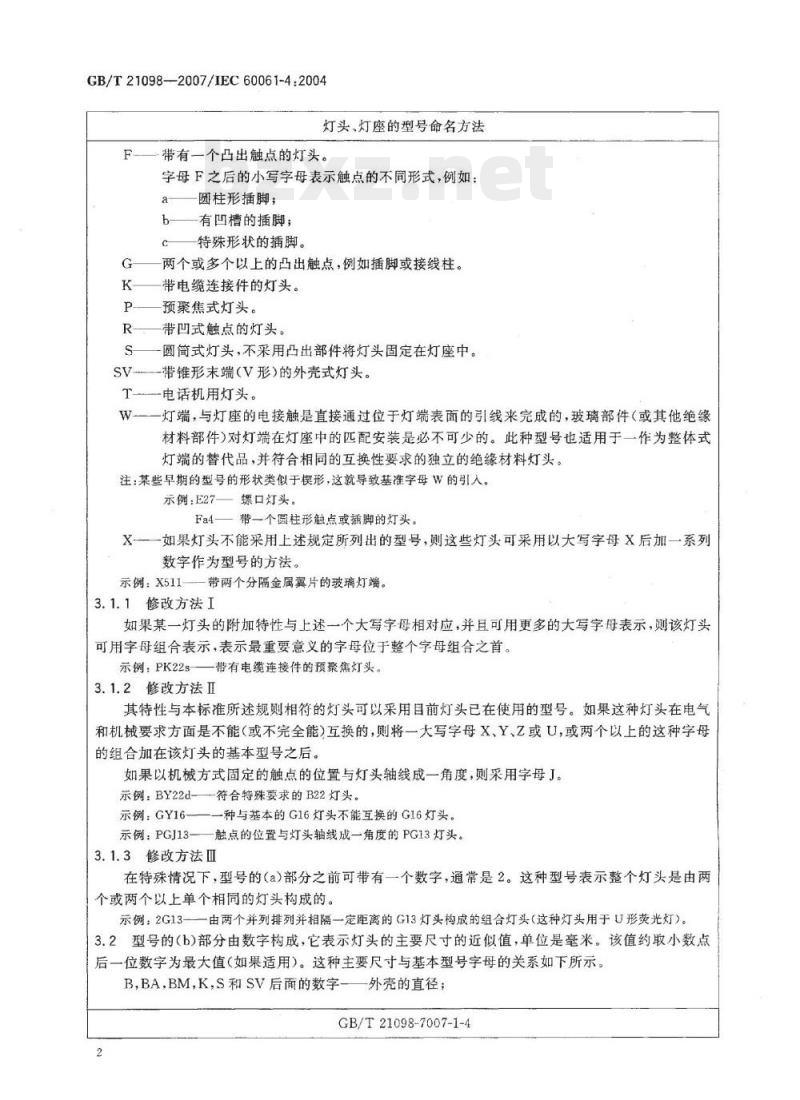

GB/T 21098—2007/IEC 60061-4:2004 灯头、灯座及检验其安全性和互换性的量规 第4部分：导则及一般信息 前言 GB/T 21098-2007/IEC 60061-4:2004 本标准等同采用 IEC 60061-4:2004《灯头、灯座及检验其互换性和安全性的量规 第4部分：导则及一般信息》（英文版）。本标准等同翻译 IEC 60061-4:2004。为便于使用，本标准做了下列编辑性修改：a) “本国际标准”一词改为“本标准”；用小数点“.”代替作为小数点的“,”；b) 删除 IEC 60061-4:2004 的前言；c) 增加了章标题。 本标准自实施之日起，QB 2218-1996《灯头、灯座的型号命名方法》同时废止。本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会 (SAC/TC 224) 归口。本标准起草单位：浙江晨辉照明有限公司、北京电光源研究所。本标准主要起草人：赵国松、陆光明、赵秀荣、杨小平、江姗。本标准首次发布。 1 灯头、灯座的型号命名方法 1 引言 现行的符号系统是将灯头、灯座规定为各种型号。这种型号由字母、数字和符号构成，并具有指定的意义。很显然，某一灯头与其所适用的灯座之间存在一定的关系，这种关系会反映在相应的型号上，即该型号的某一部分可共同用于灯头和灯座。通过这种型号系统，便能够对来自不同制造商的灯头和灯座进行比较，如果它们是可以互换的，则可用同一型号为它们命名。该型号系统也是一控制过多使用型号的有效手段。对新型灯头和灯座的型号命名应按照 IEC 的规定。 本型号系统的目的之一是要使每一个指定的型号简短、易读，从而有助于其实际应用。本型号系统由字母、数字和符号这几部分构成，每一部分各有自己的含义。对于某一特定的灯头和灯座，只应用一个型号来命名。本型号系统不能用来识别灯头灯座所用材料。灯头灯座的一个完整型号采用下述形式： 灯头型号：(a)(b)(c)-(d)/(e)×(f)； 灯座型号：(a)(b)(c)(d)。 注：允许采用缩写的灯头型号，但这种缩写型号不应引起误解。斜线之前的那部分型号是表示对于装有特定灯头的灯与相应灯座的互换性的十分重要的数据。该型号中的这一特定部分对于灯头及其相关灯座是相同的。灯头型号中位于斜线之后的那一部分（如果有此部分的话）表示灯头的某些重要的而又不是灯在灯座中的互换性要求所必需的尺寸。但是，这种尺寸对于同一类型的灯上不同来源的灯头的共同互换性是十分重要的。 注：与北美洲的术语相反，IEC 只把无灯头的灯的接触部件和固定部位叫做“灯端”。 3.1 基本型号字母 (a) 部分由一个或多个以上的表示灯头的类型的大写字母组成。虽然下述字母指的是灯头，但是这些字母对于灯座也具有类似的意义。 B —— 卡口灯头； BA —— 卡口灯头，最初用于汽车灯； BM —— 矿灯用卡口灯头； E —— 螺口灯头（爱迪生式）； F —— 带有一个凸出触点的灯头； G —— 带凹式触点的灯头； K —— 带电缆连接件的灯头； P —— 预聚焦式灯头； R —— 带凹式触点的灯头； S —— 圆筒式灯头； T —— 带锥形末端（V形）的外壳式灯头； W —— 电话机用灯头； X —— 如果灯头不能采用上述规定所列出的型号，则这些灯头可采用以大写字母 X 后加一系列数字作为型号的方法。例如：X511 —— 带两个分隔金属翼片的玻璃灯端。 3.1.1 修改方法 I 如果某一灯头的附加特性与上述一个大写字母相对应，并且可用更多的大写字母表示，则该灯头可用字母组合表示，表示最重要意义的字母位于整个字母组合之首。例如：PK22 —— 带有电缆连接件的预聚焦灯头。 3.1.2 修改方法 II 其特性与本标准所述规则相符的灯头可以采用目前灯头已在使用的型号。如果这种灯头在电气和机械要求方面是不能（或不完全能）互换的，则将一大写字母 X、Y、Z 或 U，或两个以上的这种字母的组合加在该灯头的基本型号之后。如果以机械方式固定的触点的位置与灯头轴线成一定角度，则采用字母 J。例如：BY22d —— 符合特殊要求的 B22 灯头；PG13 —— 触点的位置与灯头轴线成一定角度的 PG13 灯头。 3.1.3 修改方法 III 在特殊情况下，型号的 (a) 部分之前可带有一个数字，通常是 2。这种型号表示整个灯头是由两个或两个以上单个相同的灯头构成的。例如：2G13 —— 由两个并列排列并相隔一定距离的 G13 灯头构成的组合灯头（用于 U 形荧光灯）。 3.2 型号的 (b) 部分由数字构成，它表示灯头的主要尺寸的近似值，单位是毫米。该值约取小数点后一位数字为最大值（如果适用）。这种主要尺寸与基本型号字母的关系如下所示： B, BA, BM, K, S 和 SV 后面的数字 —— 外壳的直径； E 后面的数字 —— 螺纹的牙顶项直径； F 后面的数字 —— 触点的直径或其他类似尺寸； G 后面的数字 —— 对于两个插脚，表示两插脚中心之间的距离；对于两个以上的插脚，表示各插脚中心所圈定圆周的直径； P 后面的数字 —— 对灯头在灯座中的匹配安装来说是必不可少的绝缘部件的最大横向尺寸； R 后面的数字 —— 测得的触片间的外部宽度； W 后面的数字 —— 玻璃部件（或其他绝缘材料部件）与一根引线的总厚度 $ imes$ 灯端宽度。 3.3 型号的 (c) 部分由小写字母构成，它们表示触点、触片、插脚或挠性连接件的数量。 a —— 一个触点； d —— 两个触点； c —— 三个触点； 4 —— 四个触点； e —— 五个触点。 灯头的外壳不管其是否是带电部件均不应视为是触点。 3.4 型号的 (d) 部分（如果需要的话）由前面带有连字符的符号构成，它们表示对互换性来说十分重要的辅助部件。例如：B22d-3 —— 具有三个定位销钉的 B22 灯头；PG22-6.35 —— 其聚焦盘直径约为 22mm，两个触点式插脚的间隔约为 6.35mm 的预聚焦灯头。 3.5 型号的 (e) 部分由前面直接带有斜线的数字构成，它们表示灯头总长度的近似值，单位是毫米。此长度包括凸出的绝缘材料，但不包括触点或插脚的高度。例如：B15d/19 —— 总长度约为 19mm 的 B15d 灯头。 3.6 型号的 (f) 部分由数字构成，它表示带有裙边或旋制外壳的灯头。符号中 (f) 处的数字之前标有乘号（×）。这种数字表示裙边（不包括喇叭口）的外径的近似值或开口端的内径，单位为毫米。
