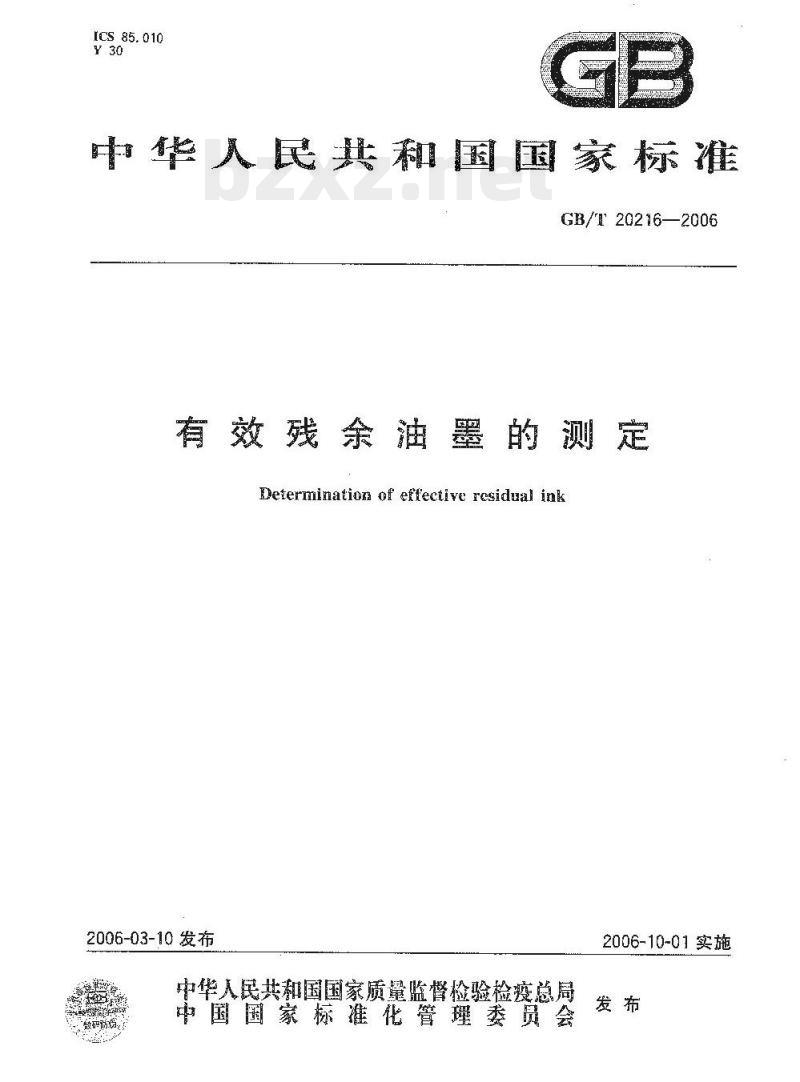

GB/T 20216—2006 有效残余油墨的测定

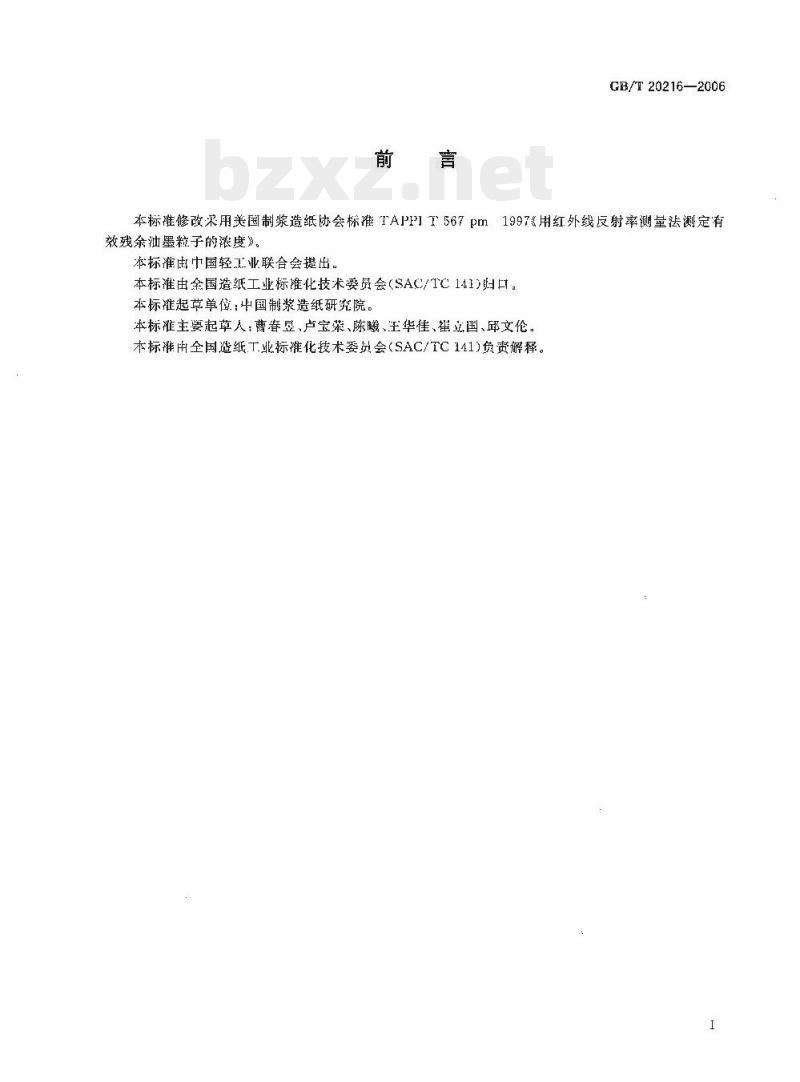

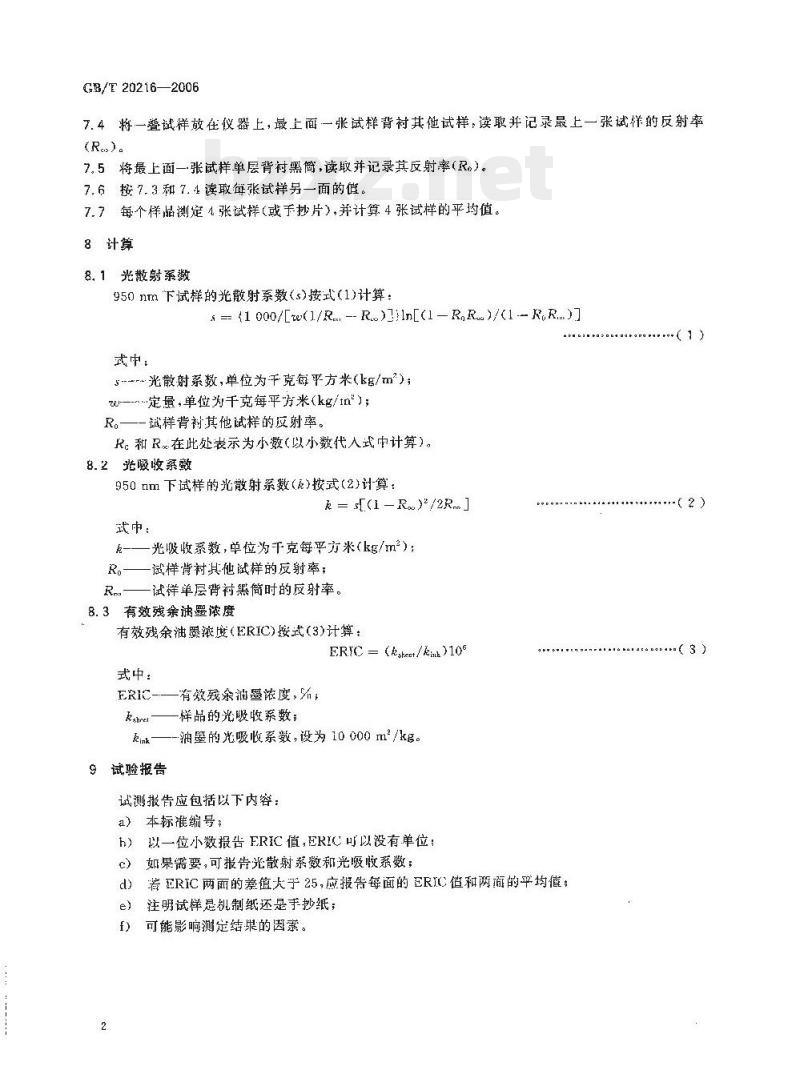

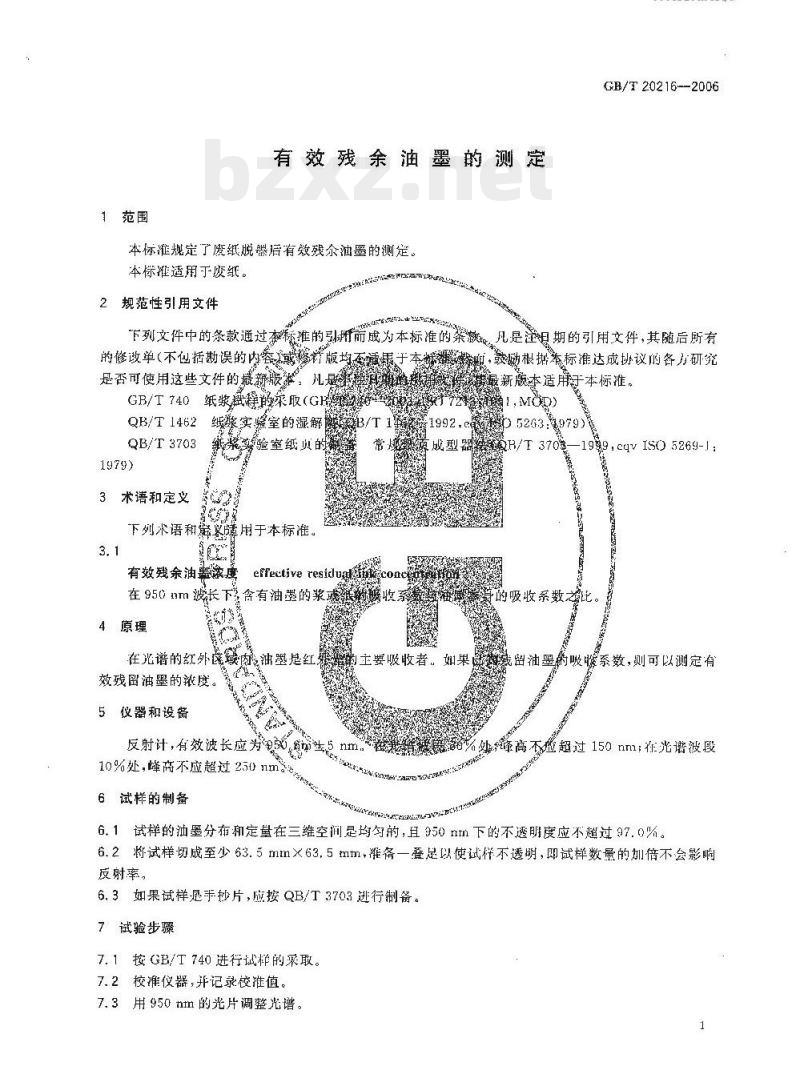

GB/T 20216—2006 有效残余油墨的测定 前言 本标准修改采用美国制浆造纸协会标准 TAPPI T 567pm—1997《用红外线反射率测量法测定有效残余油墨粒子的浓度》。 本标准由中国轻工业联合会提出。本标准由中国纸浆造纸工业标准化技术委员会 (SAC/TC 141) 归口。本标准起草单位：中国制浆造纸研究院。本标准主要起草人：曹春翌、卢宝荣、陈曦、王华佳、崔立国、邱文伦。本标准由全国造纸工业标准化技术委员会 (SAC/TC 141) 负责解释。 1 范围 本标准规定了废纸脱墨后有效残余油墨的测定。本标准适用于纸浆。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的组成部分。凡是注明的标准或技术文件，其随后的所有修改（不包括勘误的内容）或新版均适用于本标准： GB/T 740 纸浆的取样方法 QB/T 1462 纸浆实验室的测量 QB/T 3703 手抄片制备 3 术语和定义 3.1 有效残余油墨浓度 (Effective Residual Ink Concentration, ERIC) 在 950 nm 波长下含有油墨的浆或纸的有效残余油墨的浓度。 4 原理 在红外光谱波段，油墨是红外吸收者。通过测量油墨的吸收系数与光散射系数之比，可以测定有效残余油墨的浓度。 5 仪器和设备 反射计，有效波长应为 950 nm，在 10% 处峰高不应超过 250 nm。 6 试样的制备 6.1 试样的油墨分布和定量在三维空间是均匀的，且 950 nm 下的不透明度应不超过 97.0%。 6.2 将试样切成至少 63.5 mm × 63.5 mm。准备一叠试样，足以使试样不透明，即试样数量的加倍不会影响反射率。 6.3 如果试样是手抄片，应按 QB/T 3703 进行制备。 7 试验步骤 7.1 按 GB/T 740 进行试样的采集。 7.2 校准仪器，并记录校准值。 7.3 用 950 nm 的光片调整光谱。 7.4 将一试样放在仪器上，最上面一张试样背衬其他试样，读取并记录最上一张试样的反射率 (R1)。 7.5 将最上面一张试样单层背衬黑筒，读取并记录其反射率 (R2)。 7.6 按 7.3 和 7.4 读取每张试样另一面的值。 7.7 每个样品测定 4 张试样（或手抄片），并计算 4 张试样的平均值。 8 计算 8.1 光散射系数 (s) 950 nm 下试样的光散射系数 (s) 按式 (1) 计算： s = (1000/L) * (1/R1 - 1/R2) * ln[(1-R1)/(1-R2)] (1) 式中：s — 光散射系数，单位为 kg/m²；L — 定量，单位为 kg/m²；R1 和 R2 在此处表示为小数。 8.2 光吸收系数 (k) 950 nm 下试样的光吸收系数 (k) 按式 (2) 计算： k = s * (1 - R2) / (2 * R1) (2) 式中：k — 光吸收系数，单位为 kg/m²；R1 — 试样背衬其他试样的反射率；R2 — 试样单层背衬黑筒时的反射率。 8.3 有效残余油墨浓度 (ERIC) 有效残余油墨浓度 (ERIC) 按式 (3) 计算： ERIC = (s/k) * 10000 (3) 式中：ERIC — 有效残余油墨浓度，%；s — 光散射系数；k — 光吸收系数；假设油墨的光吸收系数为 10000 m²/kg。 9 试验报告 试验报告应包括以下内容： a) 本标准编号； b) 以一位小数报告 ERIC 值，ERIC 可以没有单位； c) 如果需要，可报告光散射系数和光吸收系数； d) 若 ERIC 两面的差值大于 25%，应报告每面的 ERIC 值和两面的平均值； e) 注明试样是悬挂机制纸还是手抄纸。 附录 A（资料性附录） 本标准与 TAPPI T 567pm—1997 的技术性差异及其原因 表 A.1 给出了本标准与 TAPPI T 567pm—1997 的技术性差异及其原因的一览表： 1. 前言：格式不同。 2. 第1章：TAPPI T 567pm 的附录内容。 3. 第1章：将 TAPPI T 567pm 中关于油墨影响的内容去掉。 4. 第2章：TAPPI T 567pm 没有此章节内容。 5. 第3章：本国家标准只规定了有效残余油墨浓度的定义，将其他定义略去。 6. 第6.3节：TAPPI T 567pm 采用 TAPPI T 218 或 TAPPI T 272 规定抄造手抄片，本标准采用 QB/T 3703。 7. 其他：本标准不设“概述”、“校准”和“关键词”章节；根据 GB/T 1.1 进行了缩写和编写规范调整；删除了不属于标准范畴的内容；增加了规范性引用文件；QB/T 8703 等效采用了 ISO 5269-1。 附录 B（资料性附录） 本标准与 TAPPI T 567pm—1997 章条编号对照表 本标准的章编号 | 对应的 TAPPI T 567pm 章条编号 1 | 1 2 | 3 3 | 5 4 | 6 5 | 7 6 | 8 7 | 9 8 | 10 9 | 13
