GB/T 20152-2006
基本信息
标准号： GB/T 20152-2006
中文名称：石英卤钨灯压封部位温度的标准测量方法
标准类别：国家标准(GB)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：120304
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB/T 20152-2006.
1范围
GB/T 20152规定了测量石英卤钨灯压封部位的温度所使用的热电偶的类型、对灯和热电偶的三种处理方法以及测量方法。
前两种方法要求对压封部位进行较大的切割或钻孔,还要对灯的导电部件进行连接。第三种方法允许使用胶合剂或以机械方式将热电偶的接头固定在压封部位表面的精确位置上。在某些情况下,例如,在设备中采用强迫冷却时,有必要在此位置上钻一个小孔﹐以便使热电偶的接头位于压封部位表面的下方。可以认为,第三种方法更适合于不生产石英卤钨灯(生产其他种类照明产品)的制造商。建议由灯的制造商对试验用灯进行处理,以便确保热电偶的接头被固定在正确的位置上。
2术语和定义
本标准采用相关IEC灯标准中的术语和定义。
3对灯的处理
应采用3.1和3.2所规定的方法之一对灯进行处理。不论采用哪一种方法,均应将压封部位的T形边缘切割开,确保压封部位和热电偶的接头之间具有良好的热连接。
3.1方法1
对压封部位进行切割,直至使切口的底部与灯插脚的表面重合(见图1)。进行切割时应使用最大厚度为0.5 mm,外径约为100 mm的金刚石砂轮。由于砂轮切割出一如图1中A'B线所示曲面,应将该曲面的边缘打平,以便形成图1中AB线所示切口。将棱角倒圆，确保热电偶与灯的擂脚保持热接触。应使切口与临近灯插脚一侧的插脚/钼箔焊接点保持平行。对切口的斜度α要进行选择,使钼箔不会棵露在切口中。
3.2方法2
用超声波钻孔器在与插脚/钼箔焊接点相对应的压封部位上钻一直径为1 mm 的孔(见图2)。该孔的深度恰好能使插脚外露。
3.3方法3
将热电偶的接头紧贴放置在与钼箔焊接点相对应的压封部位上以及与灯头/灯端连接引线相同的面上(见图8).
注:在某些结构中,这种连接引线可以是灯头的外部导电插脚。在单灯丝灯中,两个馆箔通常是相同的,可测量其
中的任-一-个。在多灯丝灯中,其结构可以是不对称的,需要进行一次以上的测量才能确定出起主要作用的电极。
通常,不需要在压封部位进行切割,但是当采用强迫冷却时,为了提高测量的精度﹐要钻一小孔,将热电偶放在压封部位表面的下方。对于某些结构的灯,压封部位上的测量点可能会被灯头的裙边或支
1范围
GB/T 20152规定了测量石英卤钨灯压封部位的温度所使用的热电偶的类型、对灯和热电偶的三种处理方法以及测量方法。
前两种方法要求对压封部位进行较大的切割或钻孔,还要对灯的导电部件进行连接。第三种方法允许使用胶合剂或以机械方式将热电偶的接头固定在压封部位表面的精确位置上。在某些情况下,例如,在设备中采用强迫冷却时,有必要在此位置上钻一个小孔﹐以便使热电偶的接头位于压封部位表面的下方。可以认为,第三种方法更适合于不生产石英卤钨灯(生产其他种类照明产品)的制造商。建议由灯的制造商对试验用灯进行处理,以便确保热电偶的接头被固定在正确的位置上。
2术语和定义
本标准采用相关IEC灯标准中的术语和定义。
3对灯的处理
应采用3.1和3.2所规定的方法之一对灯进行处理。不论采用哪一种方法,均应将压封部位的T形边缘切割开,确保压封部位和热电偶的接头之间具有良好的热连接。
3.1方法1
对压封部位进行切割,直至使切口的底部与灯插脚的表面重合(见图1)。进行切割时应使用最大厚度为0.5 mm,外径约为100 mm的金刚石砂轮。由于砂轮切割出一如图1中A'B线所示曲面,应将该曲面的边缘打平,以便形成图1中AB线所示切口。将棱角倒圆，确保热电偶与灯的擂脚保持热接触。应使切口与临近灯插脚一侧的插脚/钼箔焊接点保持平行。对切口的斜度α要进行选择,使钼箔不会棵露在切口中。
3.2方法2
用超声波钻孔器在与插脚/钼箔焊接点相对应的压封部位上钻一直径为1 mm 的孔(见图2)。该孔的深度恰好能使插脚外露。
3.3方法3
将热电偶的接头紧贴放置在与钼箔焊接点相对应的压封部位上以及与灯头/灯端连接引线相同的面上(见图8).
注:在某些结构中,这种连接引线可以是灯头的外部导电插脚。在单灯丝灯中,两个馆箔通常是相同的,可测量其
中的任-一-个。在多灯丝灯中,其结构可以是不对称的,需要进行一次以上的测量才能确定出起主要作用的电极。
通常,不需要在压封部位进行切割,但是当采用强迫冷却时,为了提高测量的精度﹐要钻一小孔,将热电偶放在压封部位表面的下方。对于某些结构的灯,压封部位上的测量点可能会被灯头的裙边或支
标准图片预览
标准内容

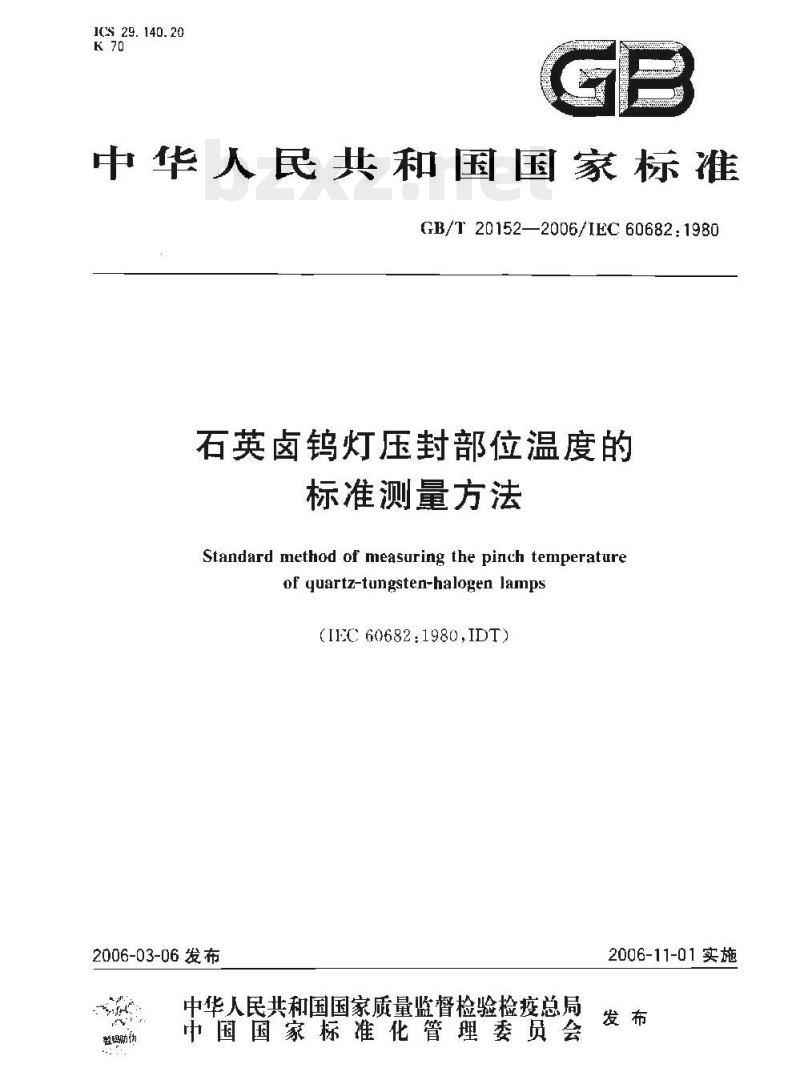

I(s 29. 140. 20
中华人民共和国国家标准
GB/T20152—2006/IEC60682:1980石英卤钨灯压封部位温度的
标准测量方法
Standard method of measuring the pinch temperatureof yuartz-tungsten-halogen lamps(IEC 60682:1980,IDT)
2006-03-06发布
中华人民共和国国家质量监督检验检疫总局数码防伤
中国国家标准化管理委员会
2006-11-01实施

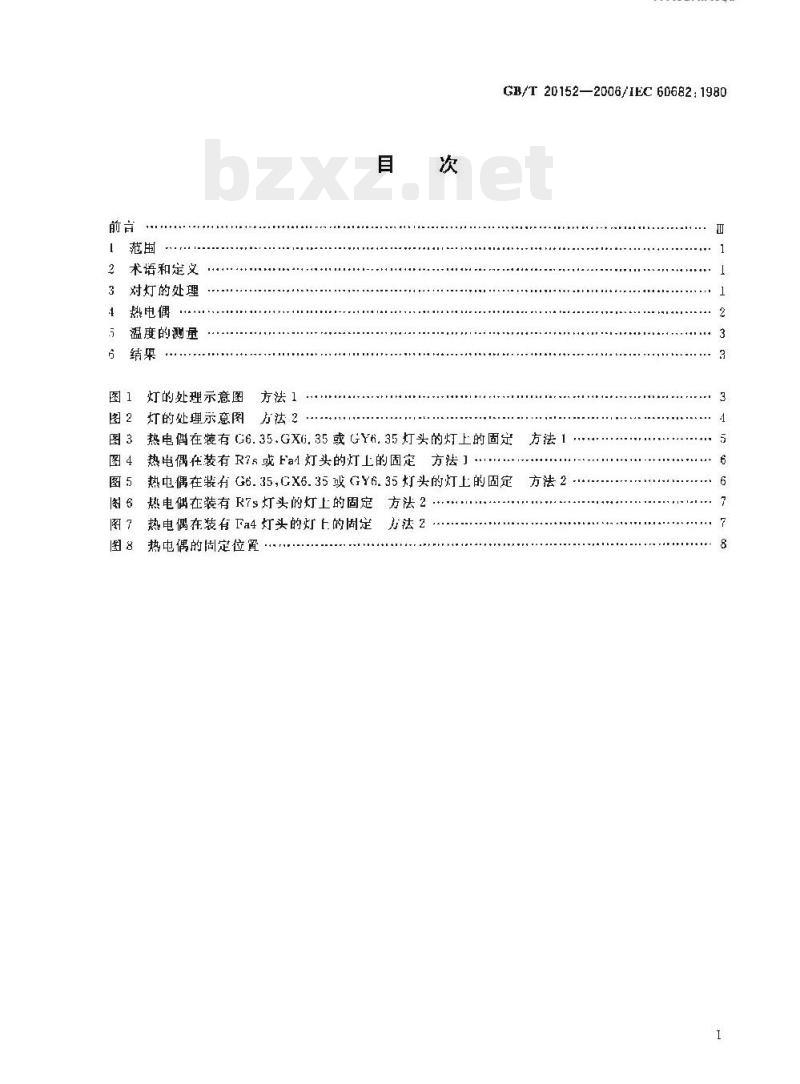

术语和定义
对灯的处理
热电偶
温度的测量
灯的处理示意图
灯的处理示意图
方法1
方法2
-iikAoNiKAca-
GB/T20152—2006/IEC60682:1980热电码在装有G6.35.GX6.35或GY6.35灯头的灯上的固定方法1图3
热电偶在装有R7s或Fa1灯头的灯上的固定方法图5
热电偶在装有G6.35,CX6.35或GY6.35灯头的灯上的固定图6
热电假在装有R7s灯头的灯上的固定方法2·图？
热电偶在装有Fa4灯头的灯上的固定方法2图8热电偶的固定位置
方法2

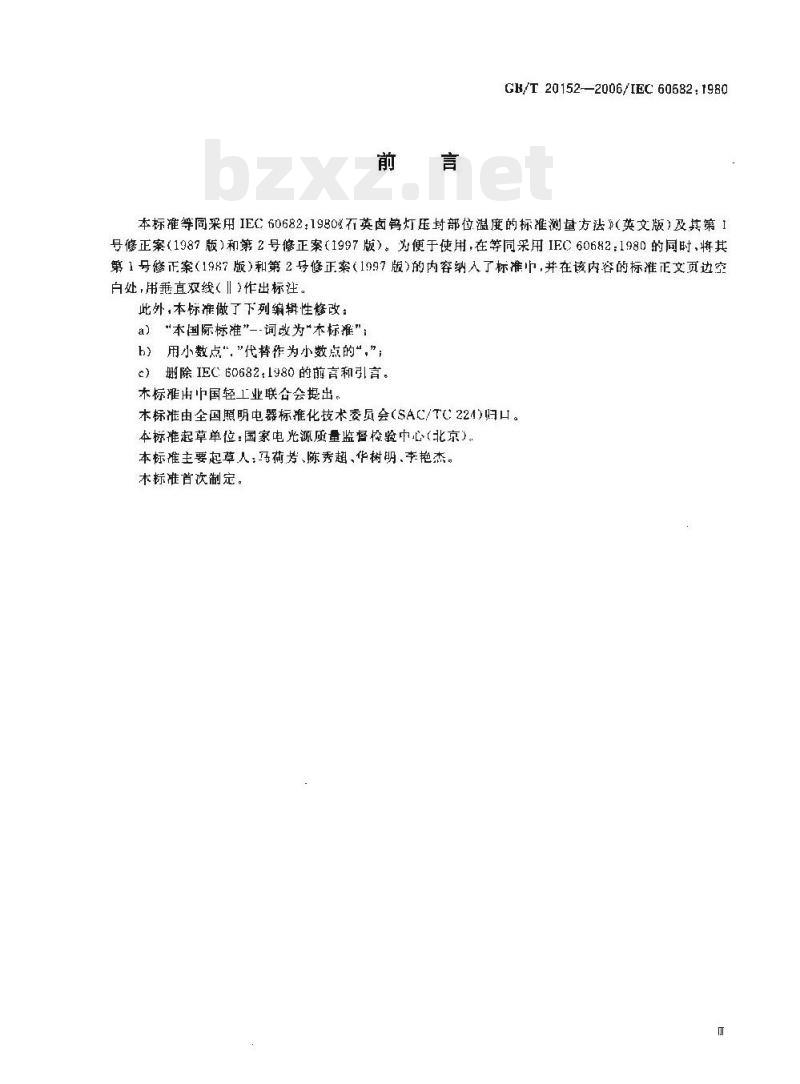

GB/T 20152--2006/IEC 60682:1980本标推等同采用IEC60682：1980石英卤钨灯压封部位温度的标推测量方法》（英文版）及其第1号修正案（1987版）和第2号修正案（1997版）。为便于使用，在等同采用IFC℃60682：1980的同时，将其第 1号修正案(1987版)和第 2 号修正案(1997 版)的内容纳人了标准,并在该内容的标准正文页边空白处,用垂直双线（Ⅱ)作出标注。此外,本标准做了下列编辑性修改：a）“本国际标准”--词改为\本标准”h）用小数点\，\代替作为小数点的\，”；e）删除IEC60682,1980的前言和引言。本标雅出国轻工业联合会据出，本标准由全国照明电器标准化技术委员会(SAC/TC224)归口。本标准起草单位：国家电光源质量监督检验中心（北京）。本标准主要起草人，马荷芳、陈秀超、华树明.车艳杰。本标准首次制定。

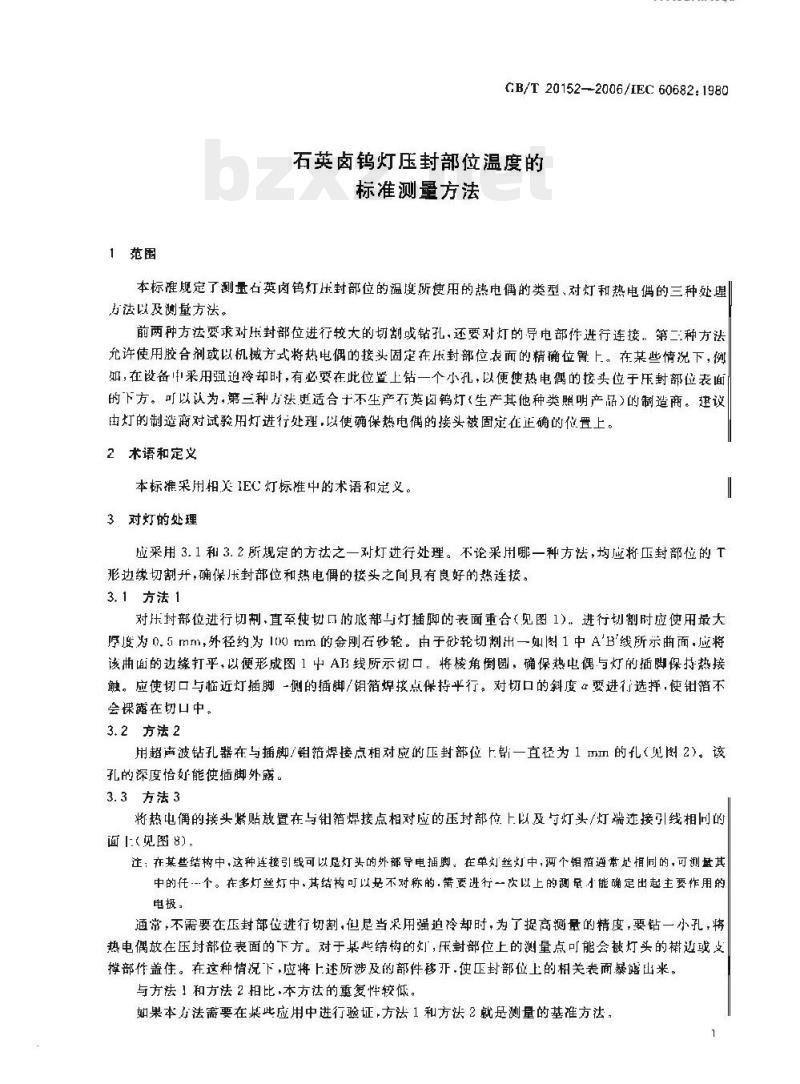

1范围
iiKANrKAca-
GB/T20152-2006/IEC60682:1980石英卤钨灯压封部位温度的
标准测量方法
本标准规定了测量右英卤钨灯压封部位的温度所使用的热电偶的类型、对灯和热电的三种处理法以设测量方法。
前两种方法要求对压封部位进行较大的切制或钻孔，还要对灯的导电部作进行连接。第三种方法允许使用胶合剂或以机械方式将热电偶的接头固定在压封部位表面的精确位置上。在某些情况下，例如，在设备中采用强迫冷却时，有必要在此位置上钻一个小孔，以便使热电偶的接头位于压封部位表面的下方。可以认为，第三种方法更适合十不生产石英卤钨灯（生产其他种类照明产品》的制造商。建议由灯的制造商对试验用灯进行处理，以便确保热电偶的接头被固定在正确的位置上。2术语和定义
本标准采用相IEC灯标准中的术语和定义。3对灯的处理
应采用3. 1和3. 2 所规定的方法之一对灯进行处理。不论采用哪一种方法，均应将压封部位的 T形边缘切割开，确保压封部位和热电偶的接头之间具有良好的热连接。3.1方法1
对压封部位进行切剂，直至使划口的底部与灯插脚的表面重合（见图1），进行划割时应使用最大厚度为 0, 5 mm,外径约为 I00 mm 的金刚石砂轮。由于砂轮切判出一如图 1 中 AB'线所示曲而,应将该曲面的边缘打平，以便形成图1中A乃线所示闭口：将棱角倒圆，确保热电偶与灯的插脚保持热接触。应使切口与临近灯插脚侧的插脚/钼箔焊接点保持平行。对切口的斜度α要进行选择,使钳不会棵露在切口中。
3.2方法2
用超声波钻孔器在与插脚/铂焊接点相对应的压封部位下钻一直径为1切切的孔（见图2）。该孔的深度恰好能使插脚外露。
3.3方法3
将热电偶的接头紫贴放置在与钳箔焊接点相对应的压过部位上以及与灯头/灯端连接引线相间的面1见图8）
注：在某些结构中，这种连接引线可以尽灯头的外部导电插脚。在单灯丝灯中，两个钼箔常相同的，可盘其中的任---个。在多灯丝灯中,其结构可以是不对称的,需要进行一次以上的测量能确定出起主要作用的电极：
通常，不需要在压封部位进行切割，但是当采用强迫冷却时，为了提高测量的精度，要钻一小孔，将热电偶放在压封部位表面的下方。对于某些结构的灯，压封部位上的测量点可能会被灯头的近或支撑部作盖住。在这种情况下，应将上述所涉及的部件移开使压封部位上的相关表面暴露出米。与方法1和方法2相比本方法的重复性较低。如果本方法需要在某些应用中进行验证,方法1和方法2就是测量的基谁方法，1

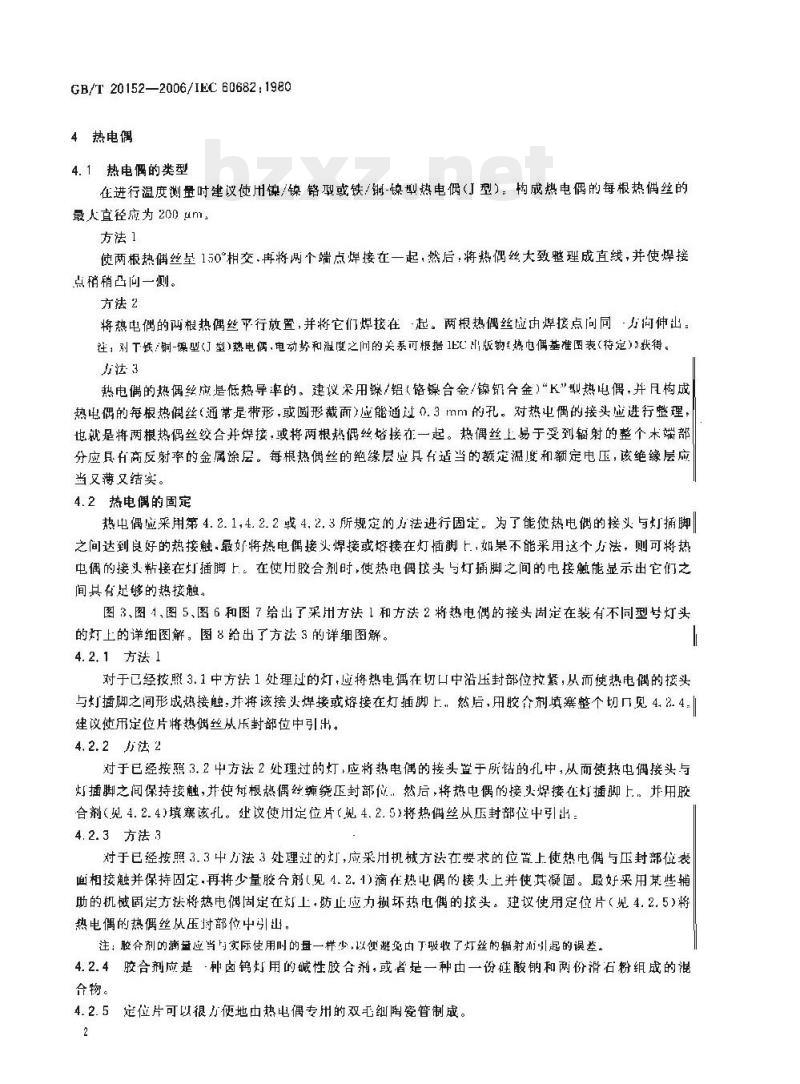

GB/T 20152—2006/IEC 60682:19804热电偶
4.1热电偶的类型
在进行温度测量时建议使用镍/镍铬型或铁/铜-镍型热电偶（J型）。构成热电偶的每根热偶丝的最人直径应为200um，
方法1
使两根热丝呈150°相交.再将网个端点焊接在一起，然后，将热偶丝大致整理成直线，并使焊接点稍销凸问一侧。
方法2
将热电偶的两根热偶丝平行放置，并将它们焊接在·起。两根热偶丝应中焊接点问同·方问伸出：注，对T铁/铜-镍型《J型）热电偶，电动势和湿度之问的关系可根据1EC:出版物&热电偶基准图表（待定）》.状得。方法3
热电偶的热偶丝应是低热导率的。建议采用镍/铝（铬镍合金/镍铝合金）“K\型热电偶，并且构成热电偶的每根热佣丝《通带是带形，或圆形截面)应能通过0.3mm的孔，对热电偶的接头应进行整理，也就是将两根热偶丝绞合并焊接，或将两根热偶丝熔接行一起。热偶丝上易于变到辐射的整个木端部分应具有高反射率的金属途层。每根热偶丝的绝缘层应具有适当的额定温度和额定电压，该绝缘层应当文薄文结实。
4.2热电偶的固定
热电偶应采用第4.2.1,4.2.2或4.2,3所规定的方法进行固定。为了能使热电偶的接义与灯拥脚之间达到良好的热接触·最好将热电偶接义焊接或熔接在灯插脚上，如果不能采用这个方法，则可将热电偶的接头粘接在灯插脚上。在使用胶合剂时，使热电偶接头与灯插脚之间的电接触能显示出它们之间其有足够的热接触。
图3、图1、图5、图6和图7给出了采用方法1和方法2将热电偶的接头固定在装有不同型号灯头的灯上的详细图解，图8给出了方法3的详细图解。4. 2.1 方法 1
对于已经按照3.1中方法1处理过的灯，应将热电偶在切口中沿压封部位拉紧，从而使热电偶的接头与灯插脚之间形成热接触，并将该接头焊接或熔接在灯插脚上然后，用胶合剂填塞整个切口见4.2.4。建议使用定位片将热偶丝从压封部位中引出。4.2.2办法2
对于已经按照3.2中方法2处理过的灯，应将热电偶的接头置于所钻的孔中，从而使热电偶接头与灯插脚之间保持接触，并使每根热偶丝缠绕压封部位．然后，将热电偶的接头焊接在灯插脚上。并用胶合剂（见4.2.4)填赛寒该孔。建议使用定位片（见4.2.5)将热偶丝从压封部位中引出：4.2.3方法3
对于已经按照3.3中方法3处理过的灯，应采用机械方法在要求的位置上使热电与压封部位表面相接触并保持固定.再将少量胶合剂（见1.2.1)滴在热电偶的接头上并使其凝固。最好采用某些辅助的机械固定方法将热电佣固定在灯上，防止应力损坏热电偶的接头。建议使用定位片（见4.2.5)将热电偶的热偶丝从压过部位中引出。注：胶合剂的滴量应当与实际使用时的盘一样少，以使避免内丁吸收了灯丝的辐射引起的误差。4.2.4胶合剂应是·种卤钨灯用的碱性胶合剂，或者是一种由一份硅酸钠和两份滑石粉组成的混合物。
4.2.5定位片可以很方使地由热电偶专用的双毛细陶瓷管制成。2
5 温度的测量
-iikAoNikAca
CB/T20152—2006/IFC60682:1980应采用输人电阻大约为热电偏电阻100倍的毫优表或其他适用的测量装置来测早热电偶所产生的电动势，
注；如果在进行某些测呆时灯的紫外辑射未受到抑制,应注意对附近的人员提供保护。5.1在进行测氧前，应达到热平衡。注；这种状态通常在0. 5 h~-1 1之内达到,但对于高功率的灯,时间可更长些。6结果
记录下采用上述方法之一测量的温度，作为灯压封部位的温度。对这个温度值进行的任何修正都应该考虑到坏境温度或热电偶的冷态接头的温疫。当采用方法3进行测量时，应该把这个测量方法记录下来。
金刚石础轮
树口的切
图1灯的处理示图
方法1
GB/T 20152-—2006/IEC: 60682:1980我璃或石英
纤的套答
腔合剂
焊接（热端）
热酸丝
定位片《在愈）
图 2灯的处理示意国
方法2
（热啪）
胶合剂
热饵丝
- KANr KAca-
GB/T20152—2006/IFC60682：1980定位片（任意）
图 3热电偶在装有 G6. 35,GX6, 35 或 GY6. 35 灯头的灯上的固定方法1
GB/T20152—2006/IEC60682：1980地锋层
势假丝
定位上
（仟）
胶合剂
胶合剂
胶合剂
腔合剂
一一如果灯头的凸片盖在了摘脚与钳箱的焊接点，可用金刚石砂轮将该门片切割成所需要的程度。密 4热电偶在装有 R7s 或 Fa4灯头的灯上的固定方法 1胶合剂
（热端）
胶合剂
、定位片
（任敢）
图5热电偶在装有G6.35，GX6.35或GY6.35灯头的灯上的固定方法26
定位片
（任点）
热癌丝
-iikAoNikAca
GB/T20152-—2006/IEC60682:1980焊接
缩缘层
拉力消除
（胶合剂)
胶合剂
(I一一如果灯头的凸片蓝仕了插脚与钼箔的烘接点，可用金刚石砂轮将该凸片切割成所带要的程度图6热电偶在装有R7s灯头的灯上的固定方法2
定立片（在竞）
埠接（热竭）
绝终尿
拉力消除【腔合剂】免费标准bzxz.net
胶合剂
如果灯头的凸片孟在了脚与钥翁的焊接点,可用金刚石砂轮将该凸片切剂成所需要的程度。图7热电偶在装有Fa4灯头的灯上的固定方法2
GB/T 20152--2006/IEC 60682:1980谢量点
图8热电偏的固定位置
GB/T 20152-2006
-KANKAca
中华人民共和国
国家标准
石英卤钨灯压封部位遍度的
标准测量方法
GR/T 201522006/IEC G0682:1980中国标准出版杜出版发行
北京复兴门外兰里河北街16号
邮政编码：1心045
网址 bzcbs.com
电话：6852394668517548
中国标准出版社拳皇岛印刷厂印刷各地新华书店经销
中张 字数 8 宇
开本 880×1230
2006年11月第一版
2006年11月第一次印刷
书号，155066128117
定价12.00元
由本社发行中心调换
妞有印装差错
版权专有侵权必究
举报电话：（010)68533533
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
