GB/T 21299-2007 玻璃容器公差

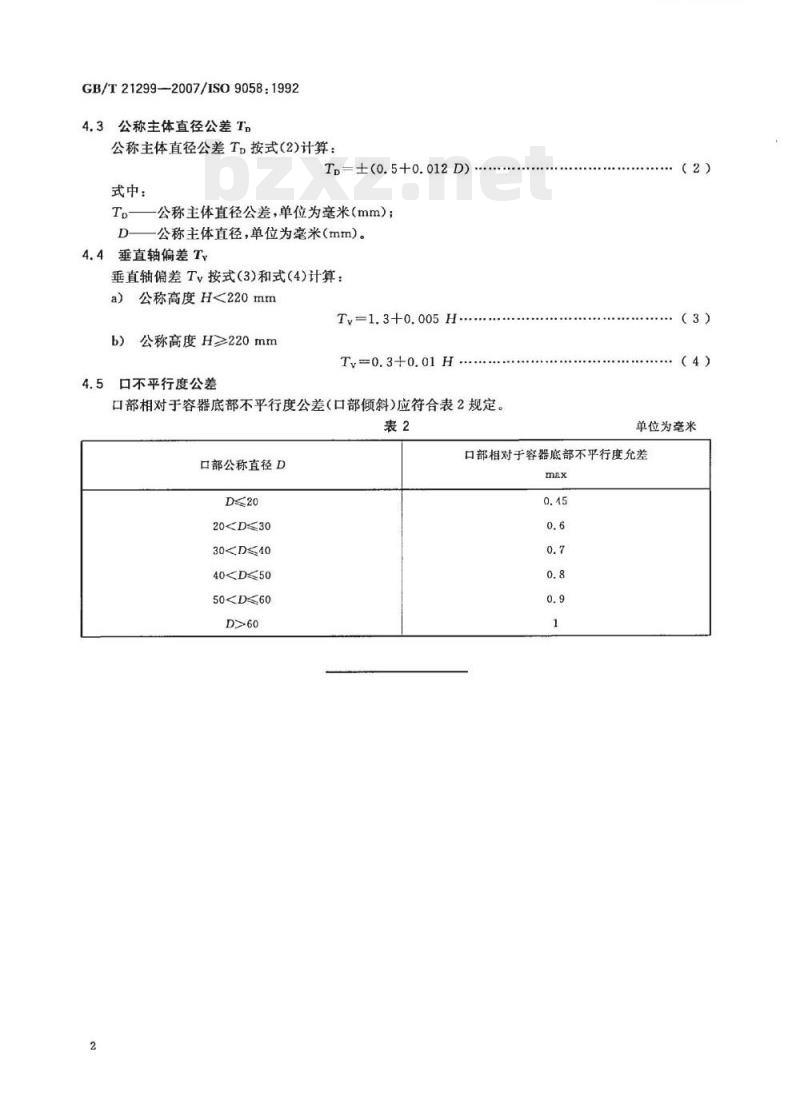

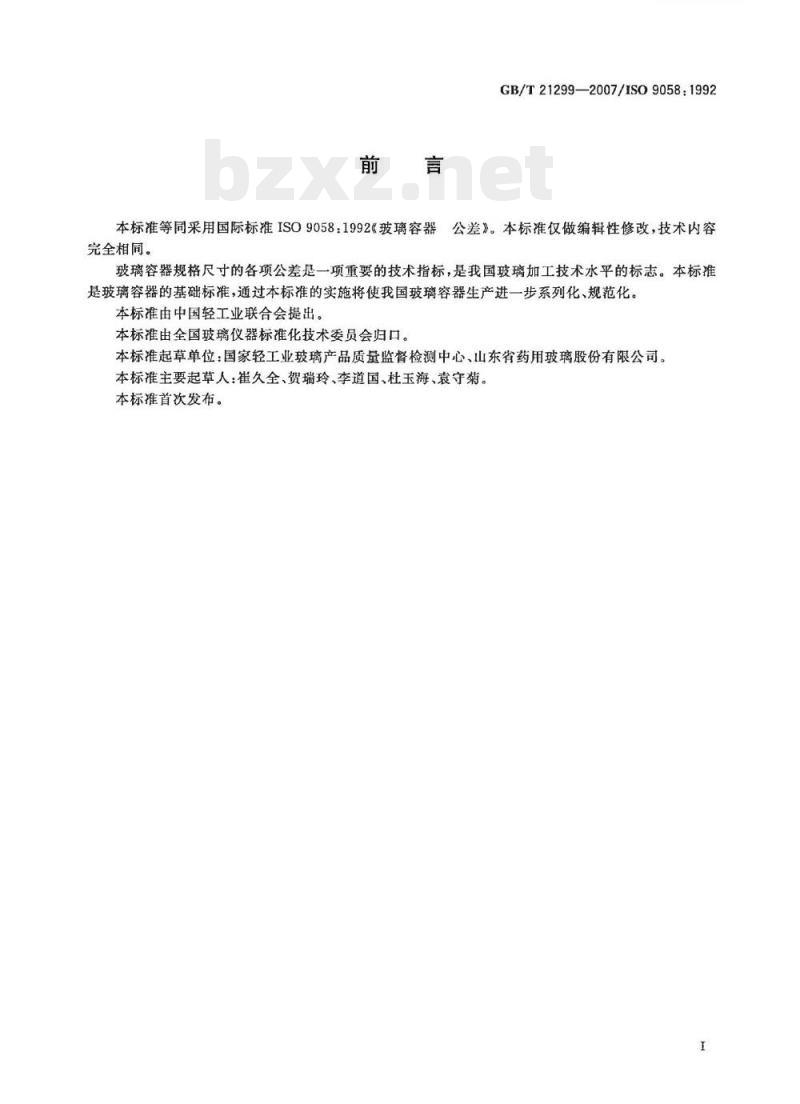

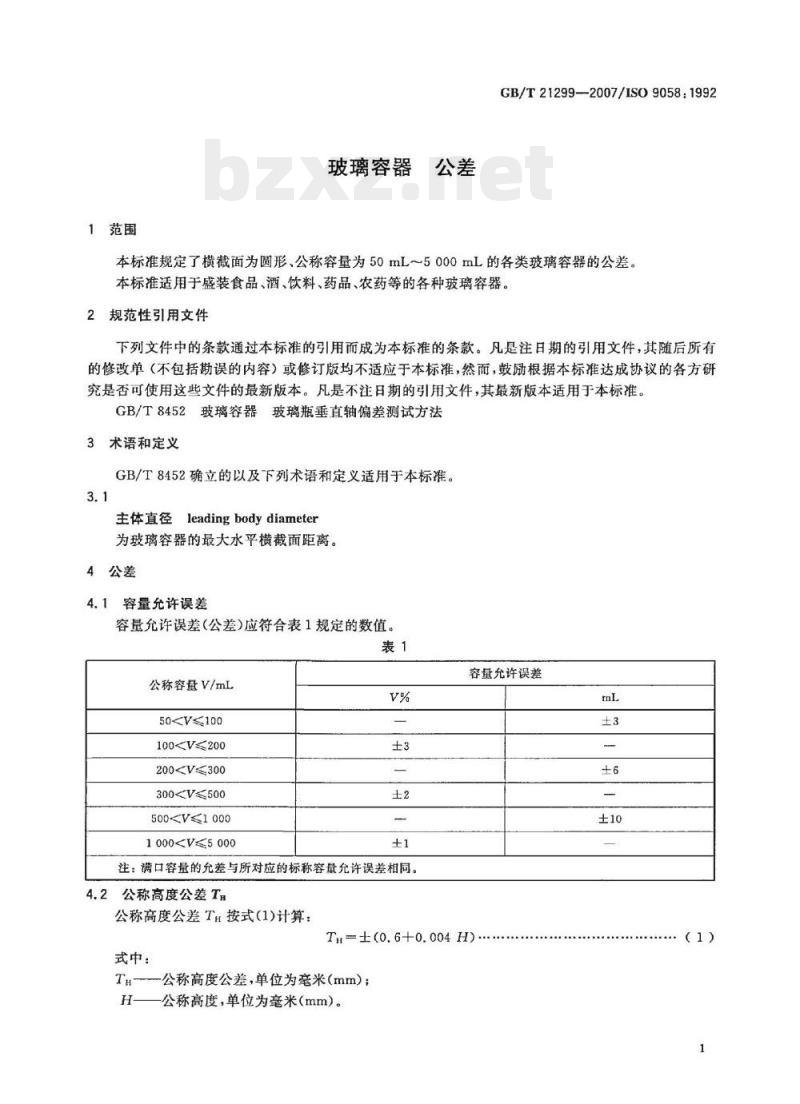

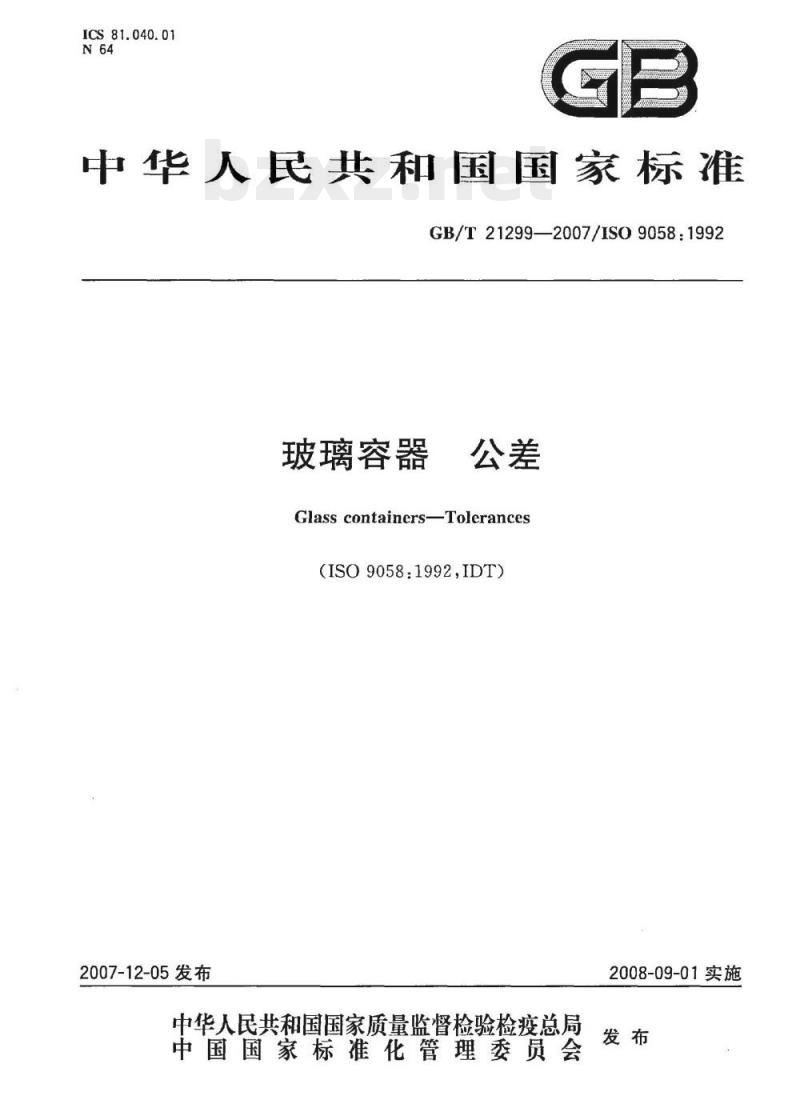

GB/T 21299—2007/ISO 9058:1992 玻璃容器 公差 Glass containers - Tolerances （ISO 9058:1992, IDT） 中华人民共和国国家标准 2007-12-05 发布 2008-09-01 实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 前言 GB/T 21299—2007/ISO 9058:1992 本标准等同采用国际标准 ISO 9058:1992《玻璃容器公差》。本标准仅做编辑性修改，技术内容完全相同。 玻璃容器规格尺寸的各项公差是一项重要的技术指标，是我国玻璃加工技术水平的标志。本标准是玻璃容器的基础标准，通过本标准的实施将使我国玻璃容器生产进一步系列化、规范化。本标准由中国轻工业联合会提出。本标准由全国玻璃仪器标准化技术委员会归口。本标准起草单位：国家轻工业玻璃产品质量监督检测中心、山东省药用玻璃股份有限公司。本标准主要起草人：崔久全、贺瑞玲、李道国、杜玉海、袁守菊。本标准首次发布。 1 范围 本标准规定了横截面为圆形、公称容量为50mL～5000mL的各类玻璃容器的公差。本标准适用于盛装食品、酒、饮料、药品、农药等的各种玻璃容器。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适应于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 8452 玻璃容器玻璃瓶垂直轴偏差测试方法 3 术语和定义 GB/T 8452 确立的以及下列术语和定义适用于本标准。 3.1 主体直径 (leading body diameter) 为玻璃容器的最大水平横截面距离。 4 公差 4.1 容量允许误差 容量允许误差（公差）应符合表1规定的数值。 表1 容量允许误差 公称容量 V/mL | 容量允许误差 (V%) --- | --- 50 < V $\le$ 100 | $\pm$3 100 < V $\le$ 200 | $\pm$2 200 < V $\le$ 300 | $\pm$1 300 < V $\le$ 500 | $\pm$3 500 < V $\le$ 1000 | $\pm$6 1000 < V $\le$ 5000 | $\pm$10 注：满口容量的允差与所对应的标称容量允许误差相同。 4.2 公称高度公差 $T_H$ 公称高度公差 $T_H$ 按式 (1) 计算： $T_H = \pm(0.6 + 0.004H)$ 式中：$T_H$ 为公称高度公差，单位为毫米 (mm)；$H$ 为公称高度，单位为毫米 (mm)。 4.3 公称主体直径公差 $T_D$ 公称主体直径公差 $T_D$ 按式 (2) 计算： $T_D = \pm(0.5 + 0.012D)$ 式中：$T_D$ 为公称主体直径公差，单位为毫米 (mm)；$D$ 为公称主体直径，单位为毫米 (mm)。 4.4 垂直轴偏差 $T_v$ 垂直轴偏差 $T_v$ 按式 (3) 和式 (4) 计算： a) 当公称高度 $H < 220 ext{mm}$ 时：$T_v = \pm(1.3 + 0.005H)$ b) 当公称高度 $H \ge 220 ext{mm}$ 时：$T_v = \pm(0.3 + 0.01H)$ 4.5 口部相对于容器底部不平行度公差 口部相对于容器底部不平行度公差（口部倾斜）应符合表2规定。 表2 口部相对于容器底部不平行度允差 口部公称直径 $D$ | 不平行度允差 $\max$ (mm) --- | --- $D \le 20$ | 0.45 $20 < D \le 30$ | 0.6 $30 < D \le 40$ | 0.7 $40 < D \le 50$ | 0.8 $50 < D \le 60$ | 0.9 $D > 60$ | 1.0
