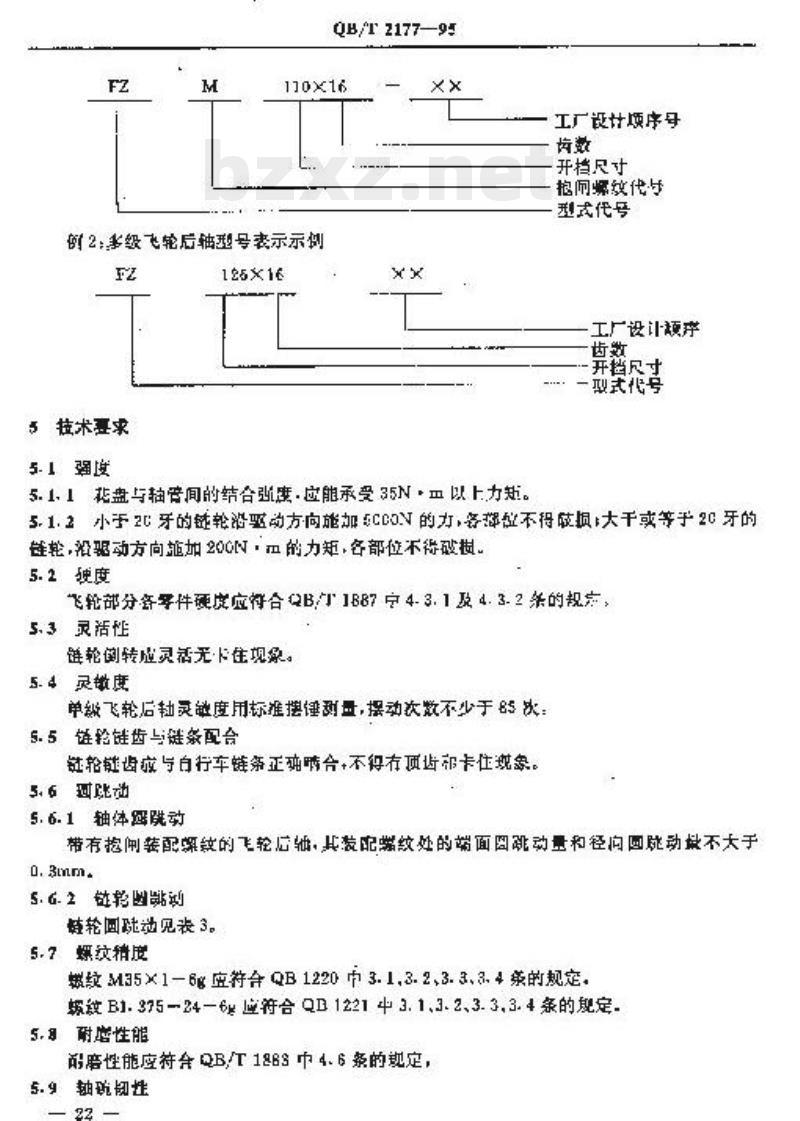

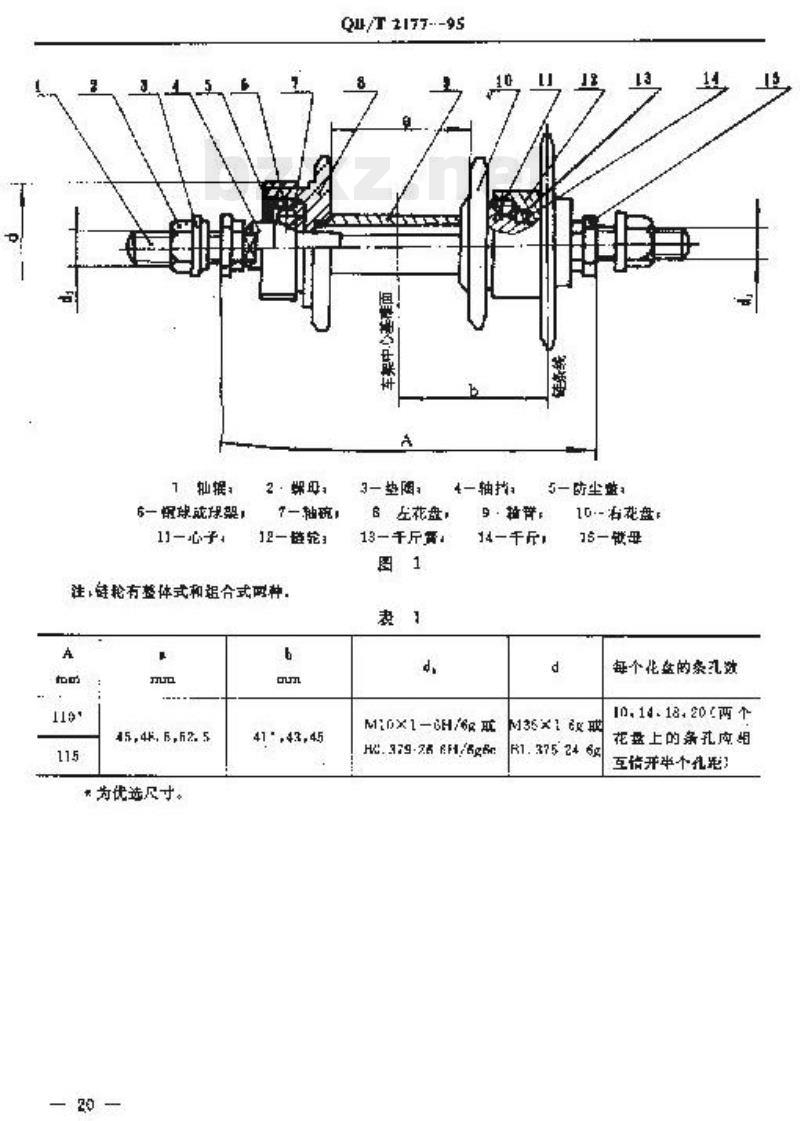

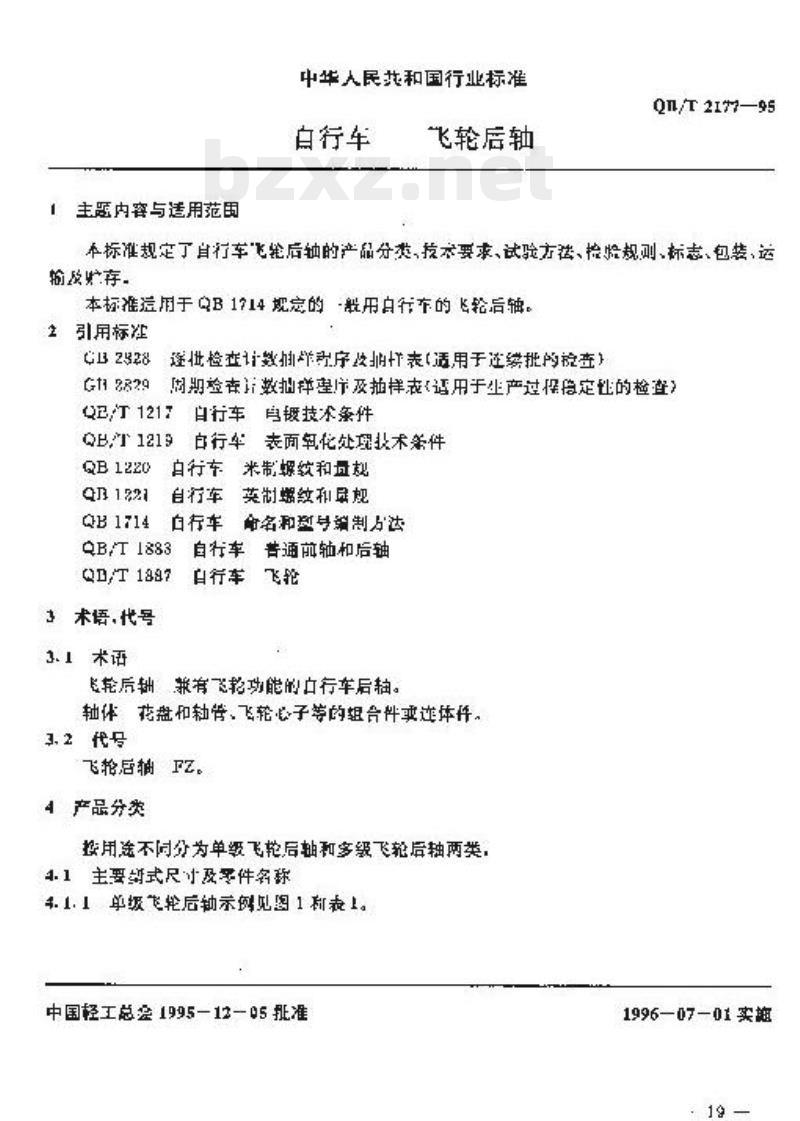

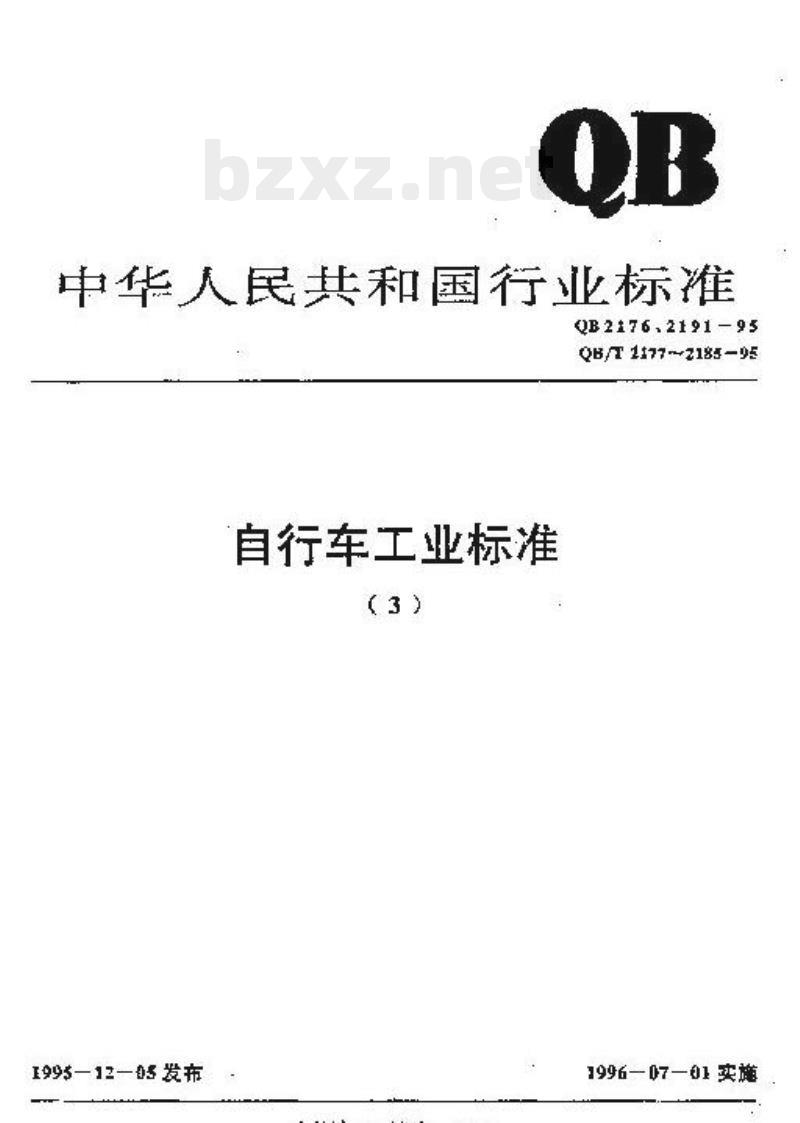

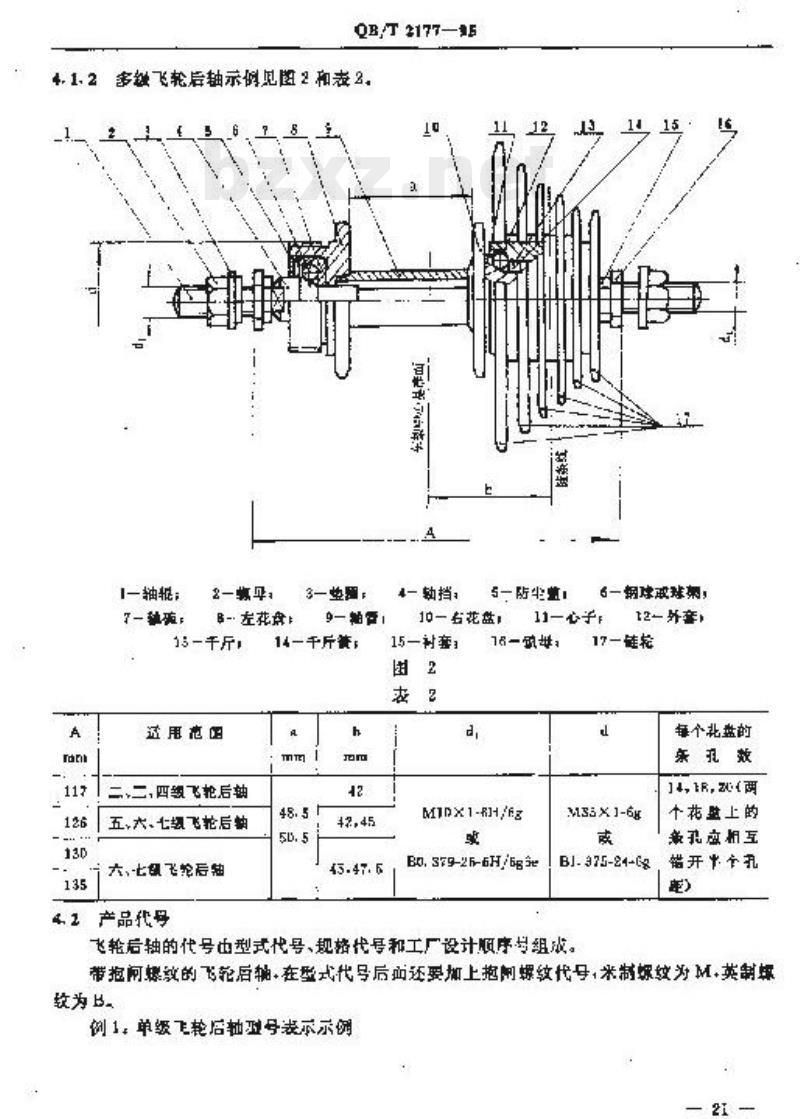

中华人民共和国行业标准 QB/T 2177—95 自行车 飞轮后轴 1 范围 本标准规定了自行车飞轮后轴的产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。本标准适用于 QB/T 1714 规定的一般用自行车的飞轮后轴。 2 引用标准 QB/T 1217、QB/T 1219、QB/T 1883、QB/T 1887、QB 2328、QB 2829、QB/T 1220、QB/T 1221、QB/T 1583。 3 术语、代号 3.1 术语 飞轮后轴：兼有飞轮功能的自行车后轴。由轴体、花盘、轴管、飞轮心子等的组合体组成。 飞轮：链轮。 3.2 代号 飞轮后轴：FZ。 4 产品分类 按用途不同分为单级飞轮后轴和多级飞轮后轴两类。 4.1 产品型号 飞轮后轴的代号由型式代号、规格代号和工厂设计顺序号组成。若带有抱闸装配螺纹，则在型式代号后还要加上螺纹代号。 5 技术要求 5.1 强度：花盘与轴管间的结合强度应能承受 35N·m 以上力矩；小于 20 牙的链轮在驱动方向应能承受 200N 的力，各部位不得损坏。 5.2 硬度：飞轮部分各部件硬度应符合 QB/T 1887 的规定。 5.3 灵活性：链轮倒转应灵活，无卡住现象。 5.4 灵敏度：单级飞轮后轴提动数不少于 85 次。 5.5 链轮链齿与链条配合：链轮链齿应与自行车链条正确配合，不得有跳齿和卡滞现象。 5.6 跳动：轴体端面跳动量和径向圆跳动不大于 0.3mm。 5.7 螺纹精度：螺纹应符合 QB/T 1220 及 QB/T 1221 的规定。 5.8 耐磨性能：应符合 QB/T 1883 的规定。 5.9 防锈性能：应符合相关标准规定。 5.10 电镀件质量：电镀件应符合相关质量标准。 5.11 表面氧化处理技术条件：表面氧化处理技术要求应符合 QB/T 1219 的规定。 5.12 外观：飞轮后轴各部位不得有锐角、飞边、毛刺、裂纹。 6 试验方法 6.1 强度试验 6.2 硬度试验 6.3 灵活性试验 6.4 灵敏度试验 6.5 链轮链齿与链条配合试验 6.6 跳动试验（包括端面跳动与径向圆跳动试验） 6.7 螺纹精度试验 6.8 耐磨性能试验 6.9 防锈性能试验 6.10 电镀件性能试验 6.11 表面氧化处理性能试验 6.12 外观检验 7 检验规则 7.1 产品需经生产厂质量检验部门检验合格并附有合格证后才能出厂。 7.2 出厂检验采用 GB/T 2828 抽样方案进行检查。
