GB 20550—2006.
1范围
GB 20550规定了预热型荧光灯用可更换辉光启动器(以下简称“启动器”)的要求。第1部分规定了启动器应符合的一般要求与安全要求。
第⒉部分规定了启动器的性能要求。
Ⅱ类荧光灯灯具用辉光启动器应符合的附加要求在附录B中规定。
注:启动器通常设计成可启动一定范围的灯,其范围取决于电源电压,单只灯工作还是双灯串联工作、最高灯电压
和灯的启动要求。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件,其随后所有
的修改单(不包括勘误的内容)或修订版均不适用于本标准,然而,鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件,其最新版本适用于本标准。
GB 1312管形荧光灯灯座和启动器座(GB 1312—2002,IEC 60400;1999,IDT)IEC 60081双端荧光灯性能要求
IEC 60598灯具
IEC 60695-2-1:1991防火试验﹑第⒉部分:试验方法第1节灼热丝试验和导则IEC 60901单端荧光灯性能要求
IEC 60921管形荧光灯用镇流器性能要求
ISO 4046:1978纸张.纸板﹑纸浆及有关物品词汇
3术语和定义
下列术语和定义适用于本标准。
3.1
启动器starter
除主开关之外,用于闭合或断开荧光灯预热电路,使灯启动的器件。
3.2
辉光启动器glow-starter
依靠气体的辉光放电工作的启动器。
3.3
非再闭合电压non-reclosure voltage
启动器在检验启动工作速度的试验电压下工作之后,使启动器触点不能再闭合的降额电压。
3.4
去激活灯deactivated lamp
一端或两端的灯丝失去发射物质,但两端灯丝均未被损坏的灯。

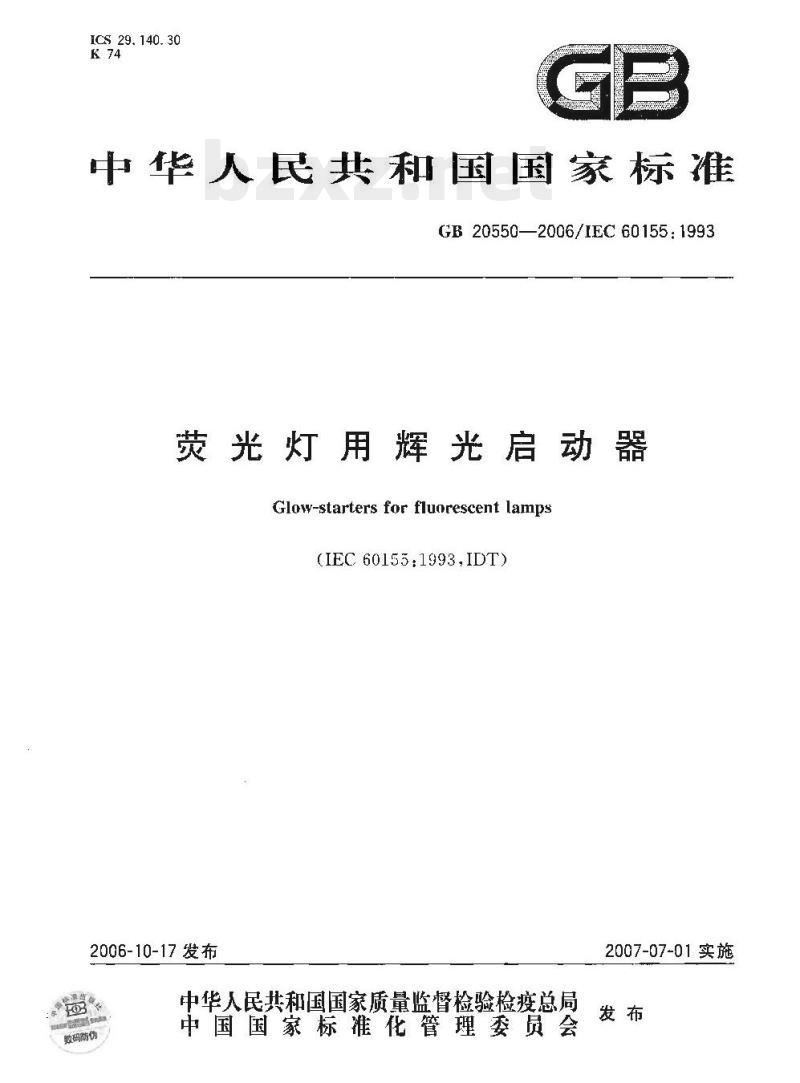

CS29.140.30
中华人民共和国国家标准Www.bzxZ.net
GB 205502006/IEC 60155:1993
荧光灯用辉光启动器
Glow-starters for fluorescent lamps(IEC 60155:1993,IDT)
2006-10-17发布
中华入民共和国国家质量监督检验检疫总局数码防伤
中国国家标准化管理委员会
2007-07-01实施
GB20550—2006/1EC60155:1993

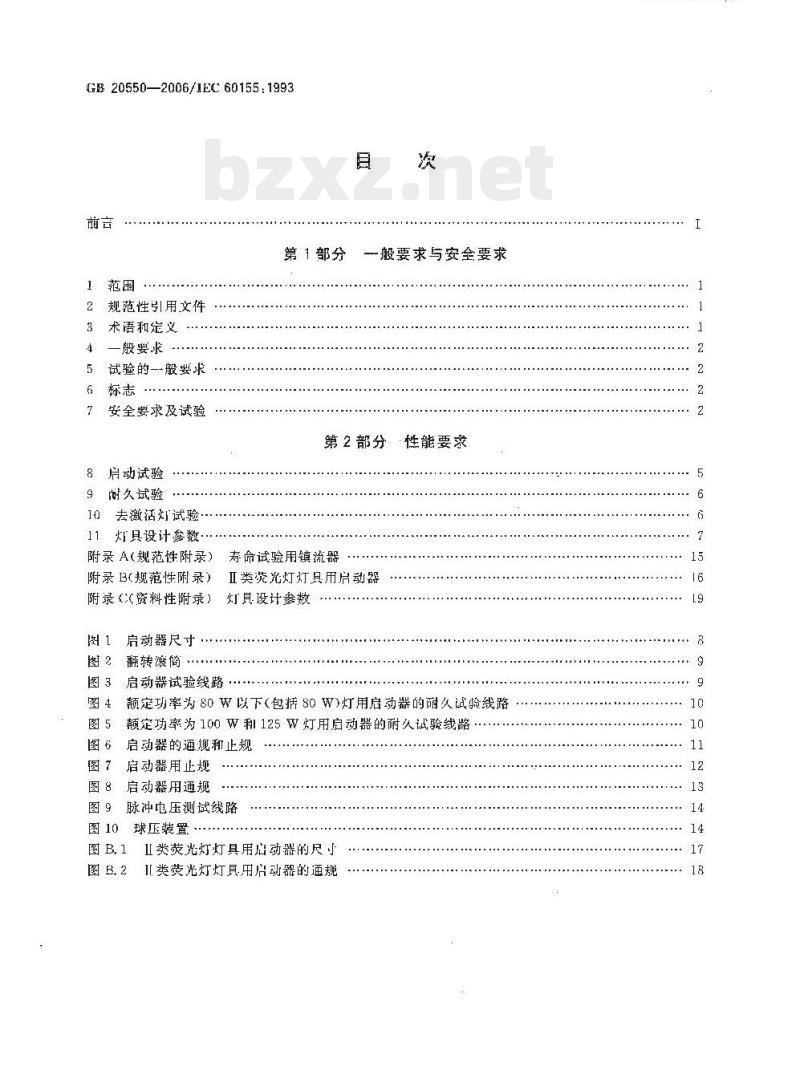

第1部分
2规范性引用文件
3 术语和定义
一般要求
试验的一-般要求
安全要求及试验
一般要求与安全要求
第2部分
8片动试验
9谢久试验
10去激活灯试验
11灯具设计参数
附录A(规范性附录)
附录 B(规范性附录)
附录资料性附录）
启动器尺寸
翻转滚筒
寿命试验用镇流器
Ⅱ类荧光灯灯具用启动器
灯具设计参数
启动试验线路
性能要求
额定功率为80W以下（包括80W)灯用启动器的耐久试验线路额定功率为100 W和125 W灯用启动器的耐久试验线路启动器的通规和止规
启动器用止规
启动器用通规
脉冲电压测试线路
球压装置·
图 B, 1
Ⅱ类荧光灯灯具用启动器的尺
Ⅱ类荧光灯灯具用启动器的通规-TTKAONT KAca-
GB20550—2006/IEC60155:1993

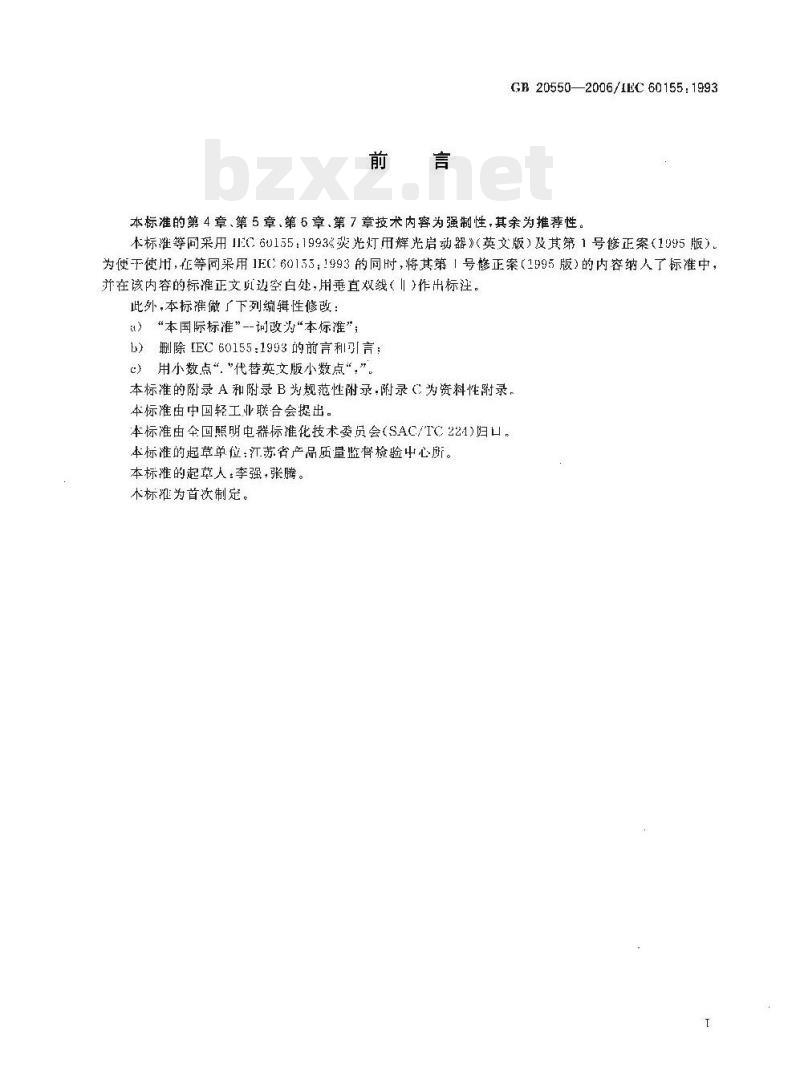

本标准的第 4章、第 5 章、第 6 章、第 7 章技术内容为强制性,其余为推荐性。本标准等同采用1EC60155：1993荧光灯用辉光启动器》（英文版）及其第1号修正案（1995版）为使干使用,在等同采用1EC 60155：1993的同时,将其第1号修正案(1995版)的内容纳人了标准中，并在该内容的标准正文边空白处，用垂直双线（Ⅱ)作出标注此外,本标准做了下列编辑性修改：u）“本国际标准”--词改为“本标准”；b）删除[EC60155：1993的前言利引言；）用小数点“”代替英文版小数点“，”本标准的附录A和附录B为规范性附录.附录（为资料性附录，本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会（SAC/IC224)归口，本标准的起草单位：江苏省产品质量监督检验中心所。本标的起草人：李强：张腾。
木标雅为首次制定。

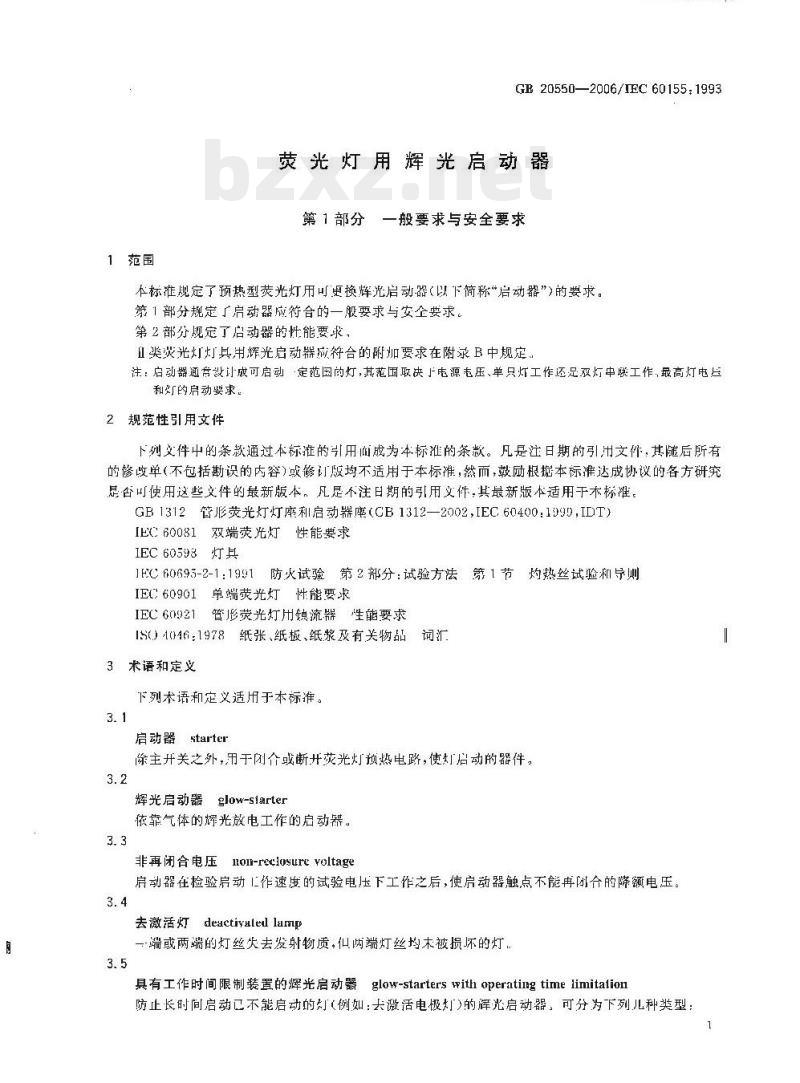

1范围
-TKAoNTKAca-
GB 20550—2006/IEC 60155:1993荧光灯用辉光启动器
第1部分一般要求与安全要求
本标准现定了预热型荧光灯用可更换辉光启动器（以下简称\启动器”)的要求。第1部分规定「启动器应符合的一般要求与安全要求。第2部分舰定了启动器的性能要求，Ⅱ类荧光灯灯具用辉光启动器应符合的附加要求在附录B中规定。注：启裂器通赏设计成可启型定范国的灯，基范国取决上电源毛压、单只灯工作还品双灯中联工作，最高灯电和灯的启动要求。
2规范性引用文件
下列文件中的条款通过本标雅的引用询成为本标准的条款。凡是注日期的引用文，其髓后所有的修改单（不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否町使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于木标滩。GB1312管彤荧光灯灯座利启动器座(CB1312—2002,IEC60400:1999,IDT)IEC60081双端荧光灯性能要求
IEC60598灯具
1EC60695-2-1:1991防火试验第2部分：试验方法第1节灼热丝试验和导则
IEC60901单端荧光灯性能要求
IEC60921管彤荧光灯用镇流器性能要求IS0)4046:1978纸张、纸板、纸浆及有关物品词汇3术语和定义
下列术语和定义适用于本标准。3.1
号starten
启动器
徐主开关之外，用于闭介或断开荧光灯预热电路，使灯启动的器件：3.2
辉光启动器glow-slarter
依靠气体的辉光放电工作的启动器。3. 3
non-reeiosurevoltage
非再闭合电压
启动器在检验启动作速度的试验电压下工作之后，使启动器触点不能再闭合的降额电压：3.4
去激活灯deactivalellamp
一端或两端的灯丝失去发射物质，似两端灯丝均末被损坏的灯，3.5
具有工作时间限制装置的辉光启动器glow-starterswith operatingtime limitalion防止长时尚启动已不能启动的灯（例如：去激活电极灯)的辉光启动器，可分为下列儿种奖型：一
GB 20550—2006/IEC60155.1993a）非复位式启器（启动一次）：b）于动复位式启动器
自动复位式启动器，通过驱动主开关或其他动作完成。4般要求
启动器的设计与结构应是在正常使用情说下，对使用者和周国环境均无危险，通常，通过进行规定的各项试验来检验其合格性
5试验的一般要求
5.1仅包括型式试验的要求。
5.2除非另有说明，各项试验均应在25℃土5的环境温度条件下进行5.3各项试验应按照条款顺序进行。6标志
6.1启动器上应清晰和耐久地标有下列标志：制造商或代理商(责任经销商)名称或商标。a
b）类型或产品型号。
启动器所适用的灯。
如果用灯功率范围形式表示，则标志应为：i）IE:60081或IEC60901中包括此范圈内所有标准功率额定值，或者1）在产品包装上或在制造商的产品目录中说明不造用的灯功率范围。d）必要时标明启动器适用的温度范围6.2关丁其他有用的标志，例如启动器所适用的线路，以及启动器在某些情况下的额定电压等，可以标在启动器上，或者在制造商产品说明书中注明。如有必要，应给出肩动器使用的工作时间限制方法。6.3所有标志应清断与耐久，并且必须符合7.11规定的要求7安全要求及试验
7.1型式试验样品数量
型式试验样品数量包括用五只启动器进行7.3~7.11.和7.12.1规定的试验，用10只电容需进行7.12.2和7.12.3规定的试验，此外，对于具有工作时间限制功能的启动器，应用五只启动器进行7.13规定的试验。
7. 2 验收合格条件
则果五只启动购符合7.3~7.11和712.1规定的试验要求以及必要时还成符合7.13的要求10只电容幕均符含7.12.2和7.12.3中规定的试验娶求·则可认定该型号的启动器符合本祭要求。试验中，如果出现有不合格的启动器.则应另取五只启动器重复此项试验，以及对此项试验结果有影响的前几项试验，所有启动器经量复试验都应合格。10只启动器用电容幕在经受7.12.2和7.12.3规定的试验后应全部合格。试验中，如果出现有不合格的，则应另取10只电容器重复进行这些试验，并且要全部合格。7.3防意外触电性能
对于可更快的启动器应采取意外触电的防护措施。防护措施可以采用绝缘外壳，或采用合适的非金属内衬，或者其他防止带部件与外壳意外接触的措施，通过月视法检验其合格性，
7.4潮湿条件下的绝缘电阻
-TTKAoNT KAca-
GB205502006/IEC60155.1993
在相对湿度为91%～95%,温度为20℃～27℃（偏差应不超过1℃)的坏境中潮湿处理24h×2之后，施50直谎电压，历时1 min之后，试带电部件与启动嚣企属壳之阅的绝缘电阻，其值碰不小于2M，如果启动器外壳是绝缘材料，成包裹上镐销，测试锡箱与带电部你之间绝缘电阻，也应符合上述要求
进行潮湿处理之前，咸将启动器置于与潮湿试验箱温度相差不超过「4℃的环境中至少4h，7.5介电强度
绝缘电阻试验之后，紧接者在7.4 巾所述的相同部件之间施加有效值为1 500 V的正弦交流电压1 mit,启动器应完好无损。
7.6尺寸
7.6.1尺寸应符合图1中的各项要求，采用图6、图7和图8所示的量规检验其合格性。7.6.2不同极性的导电部件之间，或导电部件与可触及的金属部件间的外肥电距离和电气间隙应不小于3 mtn，
导电部件与可触及的金需部件之间的内爬电距离应不小于2mm。7.7扭力试验
启动器插脚安装
固定的支架上，启动器应能承受施加于其外壳顶部的0.6N·m的轴问扭矩。扭炬不应突然施加，应从点逐渐升至规定值。7.8机械强度
将启动器放人转弹为51/min即每分钟下落10次）的滚筒内，从500tnn的高度下落到3imm厚的钢板上20次，
后，启动器不应有影响安全性的损坏，试验装置如图2所示。7.9连接
电气连接的设应保证接触压力不应通过绝缘材料传递，陶瓷材料除外。通过日视法检验其合格性，
此项要求不适用于可拆卸部件之间的连接，如：启动器与启动器座之间，它们之间的连接需要有充分的弹性，
7.10耐热与防火
7.10.1启动器外究和绝材料的外部部件应具有良好的耐热性能通过下述试验捡验其合
取五只试样放人温度
25C的加热箱内进行试验，历时168h。试验期间，试样不成出现任何影响其安全性的变化，无其不成出现下述几务面的情况；防电击性能下降；
电气触点松动；
断，膨胀或皱缩。
试验之后,其尺小应符合 7.6. 1要求。7.10.2启动器外充和绝缘材料外部部件应使用图10所示的装置进行球压试验，受试部件表面应水平放置，将直径5扭m1的钢球以20N的压力乐在该表面上，如受试表面发生弯西，则应将钢球所压部位支撑起米，
试验应在温度为125℃+5的加热箱内进行。1 h 之后,取下钢球,测其压癌直径,乐症直径应不超过 2 mrm。使用陶瓷、尿素塑料和聚酯塑料的部件不进行此项试验。对于用这些材料制成的外充的试验正在研究中。
7. 10. 3外壳和其他绝缘材料的外部部件应H有防异常高温与阻燃性能。3
G 20550—2006/IEC60155;1993
通过进行下述试验检验其合格性采用加热到650%的镍铬灼热丝对变试部件进行战验，该试验装置见IEC60695-2-1：1991。将受试样品垂直安装在支架上·使用1√的力将灼热丝端部压在距离试样上边缘不小于15mm之处。灼热丝透人试样的深度用机械方法限制在:7 mm30 s之后,试样与灼热丝脱离接触。样品上的任何火焰或灼热部分均应在灼热丝侈开30“之内熄灭，任何燃烧着的或熔化的下落物均不成引燃平铺于试样下方200mm-5mm处的层薄纸，试验开始之前，灼热丝温度皮川热电流成恒定1min，在恒定期间·注意要保证热辐射不应影响受试样品。采用绝装高灵敏热电偶丝.测试灼热丝顶端温度，热电偶的结构与校准应按照IEC60695-2-1：i991的要求，
为了人身安个。战验时要来取挡施防正下述危险发生：一发生爆炸或失火
吸入烟雾和/或有毒物质；
—产生有毒废料。
7.11标志质量
用--块蕴有水的湿布轻轻擦拭标记15 s.用日视法观其是否衍合要求，然后，另取-块有汽油的布重复上述试验。
7.12抗无线电干扰电容器
7.12.1片动器应安装有一只0.005rm~-0.02[mm的抗.元线电干扰电容器，但是IFCG0081或JF600中相应的灯参数活员中另有规定者除外。用目视法检验其合格性，7.12.2该电容器成具有防性能，用下述试验检验其合格性。潮处理之前，容器在与潮湿试验箱内温度相差不超过「4℃的室温下放置至少4 h经过相对湿度为 91%~95%,环境温,变为 20℃:~30℃(偏差不超过±1'℃:)的 24 h×2 谢湿处理之后，电容器应立即经受20V自流电压试验1 min而耐不应损坏。试验电压成施训在电容器接端，开始所施电压不趣过上述电压的-乎：然后逐渐开牟规定值，7.12.3电容器应具有随燃和防灼热性能进行下述试验检验其是否具有该性能。电容器成逐个地经受逐渐升高的交流电压，直至损坏。此试验所用电源应具右大约1εVA的短路功率。此后，每一只电容器均应使用ISO 4046：1978中 6.86规定的薄纸包裹严密并与符合附录A要求的40W电感镇流器串联连接，并且以该镇流器的额定电压T.作5min试验期间,电容器不应引燃薄纸。7.13具有工作时间限制装置的启动器的加热在正和是常杀件下作时·具有丁作时间限制装置的启动器的外壳不应变形，以保证其安全性不妾摄害。
逊行下述试验检验其合格性。
将片动器按上常使用方式连接，并配装一支去激活灯和相应的电感镇流器，灯的功率成为启动器上所标志的最大额定灯功率：灯的均率为i00W和125W时则应采用电容型镇流幕。选用的镇流器应符合附录A的要求。试验电压应等于该镇流器额定电压的110%，启动器成在其所标志的最高温度值下进行试验，仪启动器置于该温度下，而镇流器利灯底保持在室温下。
试验特续时为168h。
注：对下采用机械断路方法进行工作时间眼制的启动器，因其能完全初断启动电流.因此不必进行本条要求的试验。
第2部分性能要求
第1部分中的·毅要求试验同样适用.8启动试验
8.1启动试验数量
-TT KAONT KAca-
GB20550-—2006/IEC60155:1993启动谢验数量为五只新店动器，即木做过第一部分所规定试验的店动器，8. 2验收条件
如渠五只启动器全部通过8.4一8.？规定的试尴，则认为该型号的启动器符合本条的要求，如果有一只不合格，则成另选五只启动器进行试验，并目应全部合格。如第一批试杆中出现一只以上的不合格品，则这些启动器被认不符合本条的要求。8.3试验条件
8.3.1试验期间,启动器应完全处于黑暗中,而且在试验之前就应放在:黑暗中至少 15 h。如果启动器外壳为不透明体，则符合上述条件。8.3.2启动器应采用图3所示的线路进行试验：8.3.3所选用的镇流器应符合1EC60921的要求。镇流器额定电压应与启动器的设让电源电压相等：或在电源电压的范围之内。镇流器的额定功率应与启动器设计适用的主要型号灯拍对底，君额定功率为22W或低下22W，镇流器应为电感型，功率高于22W，应为电容型。如果对此有疑问，而由检测机构与制造商相互协商决定注：通带，」述额定电正应与IEC60681或IFC60901中对灯启动试验中规定的镇流器额定电压和同。8.3.4所选用的灯应符合IEC60081或IEC50901对使用片关启动器启动的灯的要求，并且其额定功率应与所选用的镇流器的额是功率相同。8.3.5电源电压的总谐波含量应不超过3%，谐波含量规定为各次谐波分量的有效值的总和，基波为100 %.
屈当注意：这-一点对测试中出现的各种情况均适用注：这表明源应只有足够的功率，并日供电路的阻抗与镇流器的阻抗相比较应相当低，8.4工作速度
测试电压应与IEC 60081或IEC60901规定的相应灯的启动试验电乐相等,测试时间25.5，其中IE6008！规定20W灯的测试电压为103.5V。在此期间，触点至少应断开了次，8.5闭合时间
在8.4所述的25s期间，启动器触点闭合总时问至少应10s。注：图3小没有标出计时测长仪器。8.6非再闭合电压
在不断开电源线路的条件下，将电压从8.所述的规翁值迅速而不间断地降至E60081或IEC60901中相应灯参数活页的“启动器设计参数”一栏中规定的非再闭合电压值：如果启动器设计适用丁桌一范圜的灯，州注意应取该范围灯中最高的电压值。在降低的电压下，开关触点在」min之内不应再闭台8.7脉冲电压
脉冲电压应采用图9和图3所示的线路进行测试，将与8.4规定的相同电压施加在试验线路上，历时25 s，在此期间,至少应有一次最高脉冲电压（山两只电压表意一只显示出的)不低于E60081或IECG0901中相应灯参数活页的“启动器设计参数”一栏中规定的最低峰值电压。如果启动器设计适用于某一范围的灯，则励注意采用该范围灯巾最高电压值。5
GB 20550—2006/IEC 60155:1993注：图9中所遂的萨电电尼夜，可以存储示波器以及具有下述特性的高压探针所替代输人电阻
翰人电容
截止额率
15 μF
如果有异议,使用静电电压表逃行的测试是参考方法。9耐久试验
9、1试验数量
耐久试验所用的五只启动器从通过了启动试验，但末进行过H他件试验的启动器中抽取，9.2验收条件
如果五只启动器经过9.3规定的耐久试验之后，又全部通过8.4～8.7中规定的各项试验，则可认定该型号的启动器符合本条的要求。如果有一只启动器不各格，则应另取五只启动器进行试验，并耳应全部合格。若有一只以上的启动器不合格，则判定这些启动器不将合本条要求。9,3试验条件
适用于额定功率为80W以下（包括80W）灯的启动器应采用图4所示的线路进行试验试验采用启动器适用范用内最大额定功率的灯和与其相匹配的电感型镇流器适用于100W和25W灯的启动器应采用图5所示的线路进行试验，并且来用125W的灯和125W电容型镇流器。所用的镇流器应符合附录A的要求试验电压应与镇流器的额定电压相同。如果试验期间短发生损坏，则应立即更换。将试验电压品
加到试验线路上6000个试验周期，每个周期1min，每周期施加电压20s~30s。10去激活灯试验
10.1试验数量
从通过了启动试验，但卡进行过其他任何试验的启动器中提取五只逆行试验。10.2不带工作时间限制装置的启动器的合格条件如果五只启动器通过了10.3规定的去激活灯试验之后，又全部通过了8.4～8.7规定的各项试验，则可认定该型号启动器符合本条要求如果有－只启动器不者合要求，则应另取五只重新进行试验，并且应全部合格。如果出现一只以「的启动器不符合要求，则该型号启动器即被认定不符合本条要求。10.3试验条件
适用于额定功率为80W以下（包括80-W）灯的启动器应采用图4所示的线路进行试验。125W灯的启动器采用图5所示线路进行试验，试验应采用去激活灯。试验持续时间为3 h
为了切合实际,可采用不带灯的线路进行试验，如果有疑问，仍可根据图1和图5的灯试验进行判定，
试验时，应采用启动器适用范围内最高额定功率的灯和相应的电感镇流器进行。对适用于I00W和125W灯的启动器，则应采用125W灯和125W电容型镇流器进行试验。试验用镇流幕应符合附录A规定的要求，试验电压应与该镇流幕的额定电压相同。如果试验期间，灯发生损坏，则应亢即更换，10.4带工作时间限制装置的启动器的合格条件如果五只启动器通过10.5规定的试验,则可认定该型号启动器符合本条要求，经过此项试验后，6
复位式启动器还应通过8.1～8.7所规定的各项试验：-TTKAONTKAca-
GB 20550—2006/IEC 60155:1993如果有一只片动器不符合要求,则应另取五只重新试验，并且应全部合格。如若有--只以上的启动器不符合要求，则该型号的启动器即被认定不符合本条要求，10.5工作时间限制装置的试验
接通电源电压后5 min 之内，防止启动装置应处于工作状态，它本身不应自动复位，通过观察灯的启动情况，或通过制造厂规定的其他方法，检验其合格性。进行此项试验时，启动器成按止常工作方式连接，并配有·只去激活灯和相应的镇流器，灯的额定功率应为启动器上所标定的最低额定功率。如该额定功率等于或小于22W，则镇流器成选用电感型的，如果大于22W,则应选用电容型的，所选用的镇流器成符合附录A的要求。试验电压应为镇流器的额定电压启动器应在所标志的温度范围的最低值下进行试验，只将启动器置于此温度下，而灯与镇流器仍保持在室温。
手动复位式启动器应经受25个试验周期，每个周期为闭合5min断开至少l(rmin。自动复位式启动器应维受500个上述试验周期。在每个周期的阅合期间，防止启动装置处于工作状态灯具设计参数
参兜附录（
GB 20550—2006/IEC 60155:1993附图仅表示出检验尺寸。
尺寸符号
注：启动器用图 6,图 7 利图 8所示的量规检验图1
启动器尺寸
最太值
单位为米
策流器
图2翻转滚筒
1VP~2M
