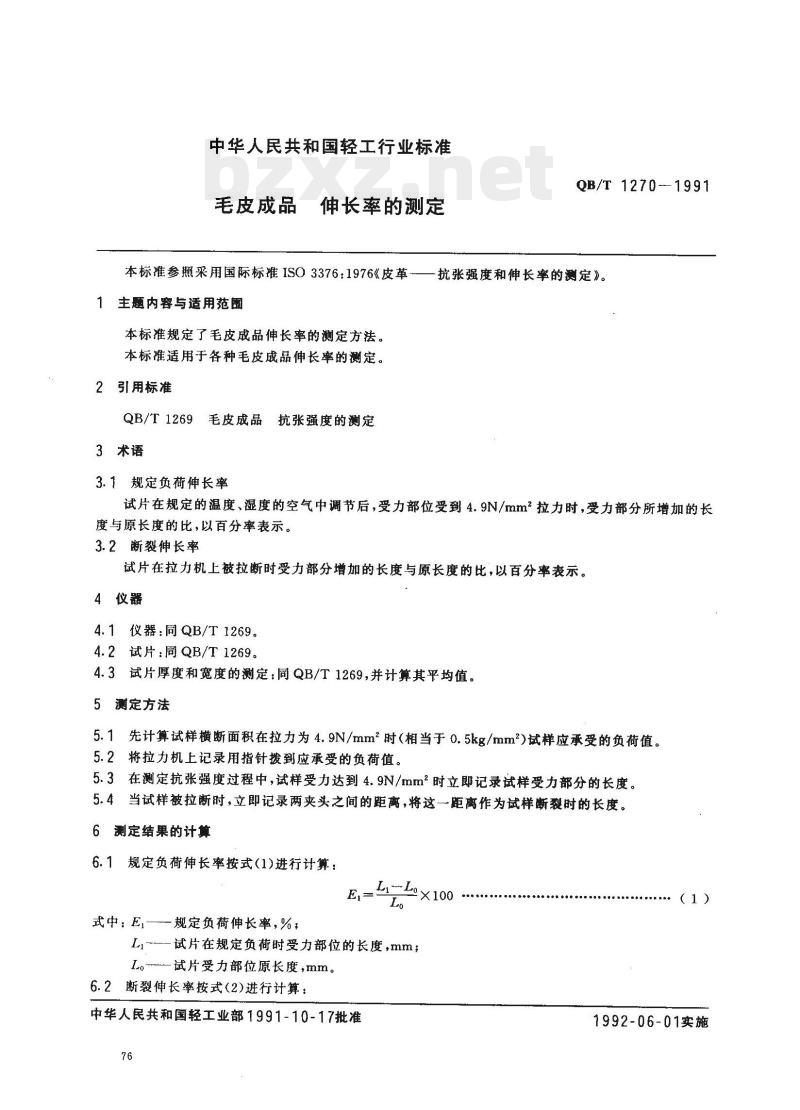

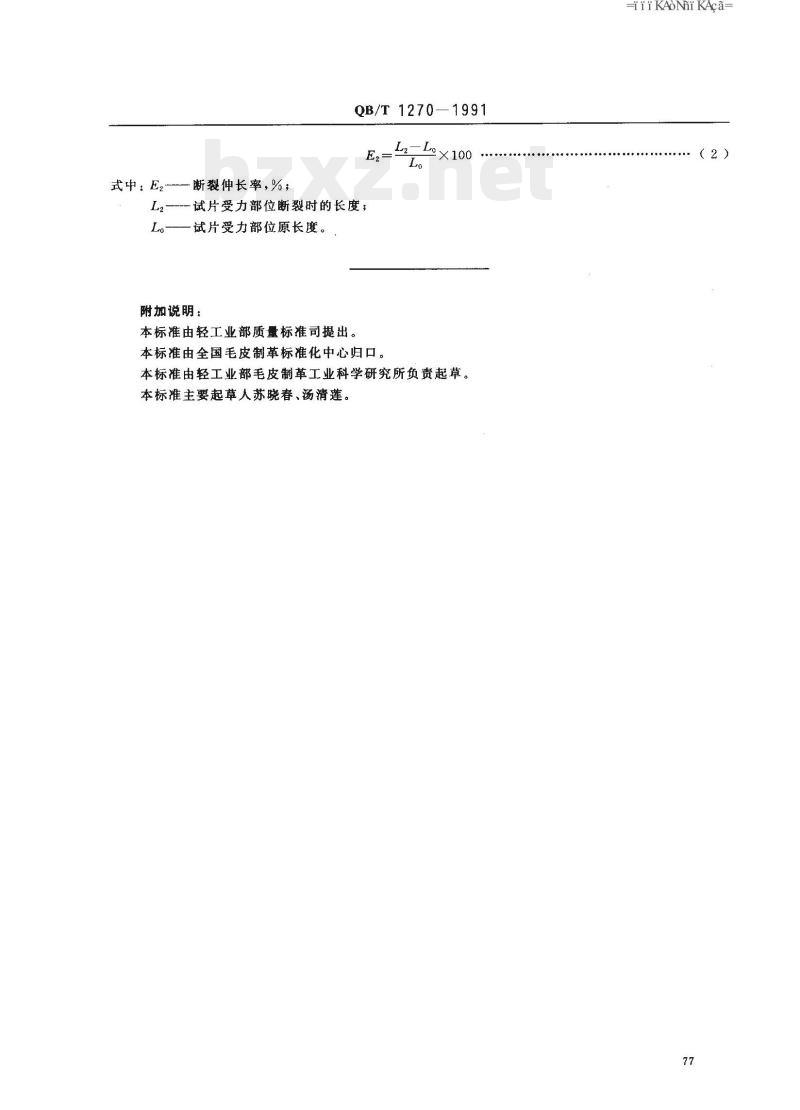

中华人民共和国轻工行业标准 毛皮成品 伸长率的测定 QB/T 1270-1991 本标准参照采用国际标准 ISO 3376:1976《皮革抗张强度和伸长率的测定》。 1 范围 本标准规定了毛皮成品伸长率的测定方法。本标准适用于各种毛皮成品伸长率的测定。 2 引用标准 QB/T 1269 毛皮成品抗张强度的测定 3 术语 3.1 规定负荷伸长率 试片在规定的温度、湿度的空气中调节后，受力部位受到 4.9N/mm² 拉力时，受力部分所增加的长度与原长度的比，以百分率表示。 3.2 断裂伸长率 试片在拉力机上被拉断时受力部分增加的长度与原长度的比，以百分率表示。 4 仪器 4.1 仪器：同 QB/T 1269。 4.2 试片：同 QB/T 1269。 4.3 试片厚度和宽度的测定：同 QB/T 1269，并计算其平均值。 5 测定方法 5.1 先计算试样横断面积在拉力为 4.9N/mm²（相当于 0.5kg/mm²）时试样应承受的负荷值。 5.2 将拉力机上记录用指针拨到应承受的负荷值。在测定过程中，当试样受力达到 4.9N/mm² 时，立即记录试样受力部分的长度。 5.3 当试片被拉断时，立即记录两夹头之间的距离，将这一距离作为试样断裂时的长度。 6 测定结果的计算 6.1 规定负荷伸长率按式 (1) 进行计算： E₁ = [(L₁ - L₀) / L₀] × 100% 式中：E₁ —— 规定负荷伸长率，%；L₁ —— 试片在规定负荷时受力部位的长度，mm；L₀ —— 试片受力部位原长度，mm。 6.2 断裂伸长率按式 (2) 进行计算： E₂ = [(L₂ - L₀) / L₀] × 100% 式中：E₂ —— 断裂伸长率，%；L₂ —— 试片受力部位断裂时的长度；L₀ —— 试片受力部位原长度。 附加说明： 本标准由轻工业部质量标准司提出。本标准由全国毛皮制革标准化中心归口。本标准由轻工业部毛皮制革工业科学研究所负责起草。本标准主要起草人：苏晓春、汤清莲。 中华人民共和国轻工业部 1991年10月17日批准 1992年6月1日实施
