本标准适用于家用和类似用途的、有接地触头和无接地触头的交流两极器具耦合器。该耦合器用于将电源软线连接到额定电压不超过250V，额定电流不超过16A，电源频率为50Hz或60Hz的器具或其他电气设备上。 GB 17465.1-1998 家用和类似用途的器具耦合器 第一部分:通用要求 GB17465.1-1998 标准下载解压密码：www.bzxz.net

GB17465.1--1998

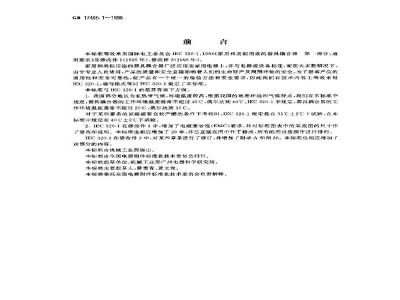

本标准等效采用国际电工委员会1EC320-1:1991%家用和类似用途的器具耦合器第部分：通用要求\及修改件1（1995年）修改件2（1996年）家用和类似用途的器具耦合器广泛应用在家用电器上，并与电器或设备相连，而在大多数情况下出非专业人员使用，产品的质量和安全直接影响着人们的生命财产及周坏境的安全。为了提高产品的通用性和安全可靠，使产品有一个统一的检验方法和安全要求，因此我们在技术内容上等效采用IEC320-1,编写格式等同IFC320-1制定了本标准。本标准与 1EC 320-1 的差异有如下方面1.我国部分地区为业热带气候，环境温度较高，根据我国的地理坏境和气候特点，我们在本标准中规定，器具耦合器的工作环境温度通觉不超过35℃，偶尔达到10℃.IEC320-1中规定器具合器的工作环境温度通常不超过25℃，偶尔达到35C。对于某些章条的试验需要在较严酷的条件下考核时,IEC320-1规定是在35℃±2℃下试验，在本标准中规定在40℃士2℃下试验。2.IEC320-1在修改件1中,增加了电磁兼容性(EMC)要求,并对标准图表中的某些图的尺寸作了修改和说明。本标准也相应增加了29章,并已直接在阁中作了修改，所有的图也按顺序逆行排列。IEC320-1在修改件2中,对某些章条进行了修订，并增加了附录A和图28。本标准也相应增加J这部分的内容。
本标准由机械工业部提山。
本标准由全国电器附件标准化技术委员会归口。本标准起草单位：机械工业部广州电器科学研究所。本标准主要起草人：黄雯青、黄文秀。本标准委托全国电器附件标准化技术委员会负责解释。GB17465.1—1998
IEC前言
国际标准1EC320-1是由IEC技术委员会23，电器附件的分技术委员会23G：器具耦合器分技术委员会制定的。
本版取消并替代了1981年出版的第二版、1984年的修改件1.1985年的修改件2及1987年的修改件3而成为一个新的技术版本。它形成了一累列版本的第一部分，其他部分是：IEC320-2-1：1984第2-1部分：缝纫机器具耦合器IEC320-2-2:1990第2-2部分t家用和类似设备用互连耦合器本标准正文以第二版和下述文件为基础，DIS
23G(CO)65
23G(CO)67
23G(CO)74
23G(CO)75
23G(CO)76
23G(CO)77
23G(CO)79
23G(CO)87
票报告
23G(CO)68
23G(CO)73
23G(CO)81
23G(CO)82
23G(CO)83
23G(CO)84
23G(CO)86
23G(CO)89
修改件1的内容是以下述文件为基础：DIS
23G/140/DIS
DIS 的修改
23G(CO)70
投票报告
23G(CO)71
投票报告
23G/145/RVD
有关投票赞同本修改件的详细资料可查阅上表所列的投票报告。修改件2的内容是以下述文件为基础：最后的国际标准草案
23G/153/最后的国际标准草案
投票报告
23G/165/RVD
有关投票赞同本修改件的详细资料可查阅上表所列的投票报告。中华人民共和国国家标准
家用和类似用途的器具耦合器
第一部分，通用要求
Apphiance couplers for bousehold and similar general purposesPart 1: General requirements1范围
GB 17465. 1—1998
eqIEC320-1.1994
本标准适用于家用和类似用途的，有接地触头和无接地触头的交流两极器具合器。该耦合器用于将电源软线连接到额定电压不超过250V，额定电流不超过16A，电源频率为50Hz或601iz.的器具或其他电气设备上：
1本标潜也适合于安装在器具上或与器具或设备形成一体的器具辅入插座。2对连接器的要求是以相应的器具辅入循座的捕销温度不超过下列数为基础的：用于冷条件下的选接器，不超过 70T:+用于热条件下的连接器,不超过 [20 Ci用于酵热条件下的连接器，不超过1$5℃。3符合本标准的器具耦合器适合在通常不超过于35℃，偶尔可达到40C1的环境温度中使用。：符合本标准的器具糊合器，适用于连接无待殊防潮保护的设备。如果用于连接在正常使用中可能受到薇体喷戳的设备上.则该设备要有弱溯措施。3在特殊条件的场所，如上，车辆上和可能发生爆炸等危险场所，可能要求待殊的结构2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准山版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB2099.1—1.996家用和类似用途插头插座第一部分：通用要求（cq1EC884-1:1994）GB1002-1996家用和类似用途单相插头播座型式、基本参数和尺寸GB4207--84固体绝缘材料在潮湿条件下相比漏电起衰指数和耐漏电起痕指数的测定方法（cq[EC 112+1979)
GB5023.3-1997额定电压450/750V放以下聚氯乙烯绝缘电缆第3部分：固定布线用无护套电缆(cqvIEC227-3:1993)
额定电压450/750V及以下橡胶绝缘电缆第2部分：试验方法（cqv1ECGB 5013.2—1997
245-2:1994
采用说明：
1]考虑到我国部分地区为亚热带气候，因此规定器具揭合器使用环境温度为“通常不超过35C，揭尔会达到40℃\
IEC120-1该条中规定的环境温度为“通带不超过25，偶尔会达到35℃”，后面同理。国家质量技术监督局1998-08-17批准1999-09-01实施
GB17465.1—1998
GB/T5169.11--1997电上电子产品着火危险试验试验方法成品的灼热丝试验和导则（idtIEC 695-2-1/1:1994)
GB/T12501—90电气和电子设备按防触电保护的分类（neqIFC536:1976）GB/T14536.1—93家用和类似用途电自动控制器第部分：通用要求（id1IEC73：1986）GB15092.1—94器具开关第一部分：通用要求（idtIEC1058-1：1990）TEC50(151)：1978国际机电词汇表（IEV)-第51章：电磁装置ISO286-1:1988ISO公差和配合体系第部分：允差、偏差和配合的基准ISO1101：1983技术图纸-一几何公差——形位、位置和径跳动的公差-图纸上一般要求、定义、符号说明
ISO1456：1988金属镀层—-镍铬电镀层和铜镍铬电镀层TSO2081:1986金廊镀层—-铜或铁上的锌电镀层ISO2093:1986
6锡电镀层—技术要求和试验方法3走义
本标推采用下列定文，
除有特殊说明外，本标准中凡使用“电压\和“电流”这些术语的地方·其值均为有效值。“附件”一词，包括连接器和/或器具输入插座（及在某些情况下的插头）3.1器只耦合器apptiancecoupler指可任意地使电源软线与器具或其他设备连接或断开的耦合器。它由两部分组成：连接器和器具输入插座。
3.2连接器connertor
器具耦合器的-一-个组成部分，与电源软线形成一体，或打算出电源软线连接到其上的附件。3.3器具輪人插座applianceinlet器具耦合器的··个组成部分，与器具或设备形成一体或安装在器具或设备内.或打算固定到器具或设备上的附件。
1与器问就设备形成一体的器具摘入循座的外壳和底座是由器具或设备的外壳形成的。2安装到器具或设备上的器具输入插座是嵌装在或固定在器其或设备上的独立的器具输入插座。3.4可拆线的附件rewirablc accegsary指结构上能更换软线的附件。
3.5不可拆线的附件non-Tewirablaaccessory由牛产厂将软线与连接器装配成一个整体，不将其永久性破坏就不能拆下导线，并无法用手或般工具（如螺钉旋具)拆开的附件。注：不能使用该附件原来的零件或材料重新装配时，认为该附件是永久破坏的。3.6电线组件cord sct
出配有不可拆线插头和不可拆线连接器的软线组成的，用于将电器或设备连接到电源的组件。3.7 拥销底座 base of a pin
插销的一部分，从底座处插销凸出于结合面之上。3.8保持装置retaining device
能保持连接器与相应的器具输人捕座正确配合，并防让连接器偶然掉出的机械结构。3.9额定电压rated vol tage
出生产厂给附件规定的电压。
3.10额定电流rated currcnt
由生产厂给附件规定的电流。
3.11 端子 terminal
GB 17465. 11998
指连接外导线的可重复使用的导电部件。3.12 头termination
指永久连接导线的导电部件。
3.13螺纹型端-于screw-typeterininal可直接或借助任何类型的螺钉惑螺母进行接拆导线的踏子3.14柱型端了pillar terminal
将导线插入孔或槽中并夹紧在螺钉蹦部之下的螺纹型端子。夹紧力可直接由螺钉的端部或通过受到螺钉端部玉力的中问夹紧件来施加。3.15螺钉端子screw termina
将导线夹紧在螺钉头下的螺纹型端子。其夹紧力可直接通过螺钉头或通过如挚圈、夹紧板或防松部件等中间部件来施加。
3.16双螺栓型端子stud terminal将导线夹紧在螺母下的螺纹型端子。夹紧力可直接由适当形状的螺母或通过如垫圈、夹紧板或防松部件等巾间部件来施加。
3.17螺纹端子screwlessterminal可直接或间接通过弹簧，块、偏心装置或锥体等进行装拆导线的连接端子。3.18自攻螺钉 tapping screw
是一种由较高刚度材料工雨成的锥形螺纹的螺钉，使用时，通过旋转嵌人较低刚度材料制成的孔中,使之产生螺纹可靠连接。
注：螺钉尽由锥形螺纹制成的·隧雄在爆钉的端面处作用到螺纹的芯直径上。只有在已旋转了足够的圈数超过锥形部分螺纹的圈数后，由螺订的作而产生的螺纹才能可靠地形成，3.19螺纹成型攻螺钉thrcad forming tapping sr:rew指··种真有不间断螺纹的自攻螺钉，拧进某种材料之后，其螺钉没有从孔中排出材料的作用。注：螺纹成型自攻斓的例子由图26示出，3.20螺纹切削白切螺钉thread-cuttingtapping screw指一种具有间断螺纹的自切螺钉，拧进某种材料之后,其螺钉有从孔中排山材料的作用。注：螺纹切削自切螺钉的爾子图 27 示出。3.21型式试验typetest
对一个或多个装置的某一设计所进行的试验,日的是为了显示该设计满足某些要求。(IFV 151-04-15)
例行试验
routine test
在生产谢造过程中和/或之后对每个装置所进行的试验，是为了确定该装置是否符合某一标催。(IEV 151-01-16)
4一般要求
器具耦合器的设计和制逆应保证在正常使用时安全可靠，对使用者和周围环境没有危险。是否合格，通过全部规定的试骑来检验注：器具要能够满足本标准中所有相关的要求和规定的试验5试验的般说明
5.1在适用的地方应进行试验以证明符合本标准中规定的要求。试验有两种：
GB 17465. 1-1998
-—一应在每种附件的试样上进行型式试验一在适用的地方应对按本标准制造的每个附件进行例行试验。5.2~5.8条适用手型式试验,5.8茶适用于例行试验。5.2除另有规定外+试样应按交货然态和正常使用时那样，在环境温度为20℃土5℃范围内，以50Hz或60Hz的交流电进行试验。
不可拆线连接器，不包括构成电线纽件一部分的那些，应带有至少1m长的软线进行试验，5.3除另有规定外，试验应接各章条的顾序进行。5.4除另有规定外.连接器和器具输入插密成与符合本标准的相的器具输人插座或连接器一起试验。
5.5对于器具输入插座，应用3个试样进行规定的试验，对于逆接器，需要9个试样（如果是弹性或热塑性材料则需11个试样）进行规定的试验：：·第一组用3个试样进行除14,15,16,19、20、21章及22.4与24.2外的其他章所规定的试验一-第～组用3个试样进行14,15,16,19,20,21章的试验（包括童复16章的试验）；—第三组用3个试样进行22.4的试验；一第四组用2个弹性或热塑性材料的试样进行24，2的试验。对于带有指示器的不可拆线连接器，需增加3个指示器的一个极断开的试样，进行15章的试验。5.6与器具或设备形一体的或安装在器具或设备上的器具输入播座在设备的使旧条件下进行试验，器具输人插座的试样的数月应与有关设备标准所要求的设备试样数自相同。5.7如果在某项试整中有一个以上的试样不合格，则认为连接器和器具输入插座不符合本标。如果-个试样在项试验中不夺格，则要拍5.5所规定数的男一组试样真复该试验和可能灶该试验结果产生影响的前面已做过的试验，所有试样复试时均应个格。·般，除下述情况外，只需重复进行引起不合格的那顾试验。a）在按照19、20或21章进行试验时5.5规定的第二组的3个试样中一个不合格,在这种情况下，5.5的第一组所要求的试验要从16章开始重,复或者d）在接22或23章（22.4除外)进行试验时，5.5规定的第：组的3个试伴中一个不命格，在这种情况下.5.5的第--组所要求的试验要从18章开始重复申请者可在按5.5规定的数送交试样的同时，送交附加试样，以备万一有试样不合格时需要。这样，试验站无需等申请者再欲提出要求，即可对附加试样进行试验：并只有再饮出现不合格项目时才瓶为不会格。如果不同时送交附加试样，则只要有一个试样不合格即判为不合格：5. 8 例行验在附录 A 中舰定。6标准额定值
6.1额定电压为250V。
6.2 额定电流为 0. 2 A,2. 5 A,6 A,10 A 和 16 A,如 9. 1 所规定,是否符合6. 1和 6. 2 的要求，通过检查标志来验证。7分类
7.1器具耦合器的分类
7.1.1按柑应的帮具入插座的插销底座的最高插销温度划分：一用于冷条件下的器具耦合器(插销湿度不超过70℃)；一--用丁热条件下的器具耦合器（插销温度不超过120℃)；一一用于酷热条件下的器其耦命器（插销温度不超过155℃）。GB 17465. 11998
7.1.2按被连接的器具或设备的类型划分：一用于「类器具或设备的器具耦合器；一用于1类器具或设备的器具耦舍。注：关于器其或设备类型的描述，参阅（1/T12501--90（或IFC536：1975）。7.2连接器按软线的连接方法划分：可拆线连接器：
一不可拆线连接器。
1图1中列出了各种类型的耦合器及其应用，2如果设备的有关标准充许，0.2A的器具辆合器仪用于连接小壁于持I类设备，3用于冷条件下的器具耦合器不应与具有外部金属部件的加热器具“起使用，四为金属部件的温升在正常工作条件下可能超过75K，并且在正常使用中可能被软线触，4用于热条件下的器具耦合器可以在冷条件下使泪；川于酷热条件下的器具竭合器可以在冷或热件下使用。8标志
8.1在连接器上应标出：
额定屯流A(0.2A连接器除外);www.bzxz.net
额定电压
—2电源性质符号;
生产厂名或商标；
——型号。
注：型号可以是分类号。
8.2除安装在器具或设备「的或与器具鼓设备形成一休的器具输人插座外，其他的器其输人插鹰都应标有生产厂名或商标和型号。且器具输人拥座被安装或与连接器结合后，应有不见型号。0.2A和2.5A器具输入捕座的标志是可以看得见的，只要不会与器具本身的标志产牛混淆。注：型号可以是分类号。
8.3Ⅱ类设备用的连接器和器具输人插座不应标有1类结构的符号。8.4应按下述要求采用符号：
交疏电
注：优先使用带谢图的符号。
对于额定电流和额定电压的标志，叮以单独使用数字表示。这些数宁可以排成条直线,用斜线翩开，或将额定电流的数字放在额定电压的数学之上并准一条水半线端开。电源性质的标志应紧靠额定也流和额定电压的数字之后。
1电流，电压利电源埃质的标志可以样衰示：10 A 250 V~或10/250~或2
2由附件的结树形成的直线不认为是标患的一部分：8.5连接器接好线推备使润时.8，1所规定的标志应容易辨认。注，“麗备使用\这一术语并非指滦接器已插在器其入插函上。GB 17465. 11998
8.6在不可逆插的连接器中，触头的位置应根据图1所示的连接器的结合面而定，它们的排列如下；接地触头：中间的上方；
相触头:右下方：
中性触头;左下方。
在可拆线不可逆捕的连接器中，接线端子应按如下规定标明：接地端子：符号
中性端子;字府 N。
在不可拆线不可逆插的连接器中，无需有触头的标志，但芯线应按22、1所规定的来连接与符合本条的连接器起使用的器具输入插座，除装在器具或设备上的或与器具或设备形成一体的器具输入插座外，应有符合本条的接线端子标志。标志符号或字母不应标在媒钉、可拆除的垫圈或其他可拆除的部件上。注，有关子标志和导线连接的要求已被列入到那些已经要求了有极电源系统以及将来可能采用统一的插头插座系统(在很大程度上是有极系统)的国家考虑之列。推荐在目前还未采用有极插头和插座系统的国家考虑本要求。
可拆线连接器应提供
）一个表明导线连接方法的接线图，尤其标明接地导线的裕量长度及软线固定装置的安装。b）一个全尺寸的示意图，表示出所要剥除的衬套和绝缘的长度。c）适用的软线的尺寸和型号。
「接地导线的连接有必要以指示性的方式表示出来，最好以草图表示。2对于直接供给设备制造厂的连接器，不必带有这些内容。8.7标志应耐磨和易辨认。
8.8通过外观检查和先取一块蘸了水的布用手擦标志15$，再取一块了汽油的布用手擦标志155，检查是否符合 8. 1 ~8. 7 的要求。1型号可川油漆或翌水标出，如有必要用清漆保护。2斯用的汽油应由溶媒已烷所组成，含有芳香旋的晟大体积比率为0.1，贝壳松脂丁醇值为29，初增点约是65℃干点约为69℃，比重约是0.68g/cm。3检查标志谢磨性的试验在考虑中。9尺寸和互换性
9.1器具耦舍器应符合标准图表中规定的要求，9.6许可的情况除外：用十冷条件下I类设备的0.2A250V器具耦合器：连接器
—器具输入插座
见图CI
见图C2
用十冷条件下I类设备的2.5A250V器其耦合器：连接器
器具翰人插座
见图C318
见图C4
用于冷条件下I类设备的2.5A250V器具耦合器：连接器
采用说明：
见图C5
11为了按膜序捧列，此处改为图C3,后面按此类摊。IEC320-1中是“标推活页C.5”器具输入插座·标准型
GB17465.1—1998
见图 C6 和 C6A
器具输入插座，用于交替地将设备连接到两个不同的主电压上见图C6B
用于冷条件下1类设备的6A250V器具耦合器；连接器
器具输入插座
见图C7
见图C8
用于冷条件下「类设备的10A250V器具耦合器：连接器
器具输入插座
见图cg
见图C10
用于热条件下I类设备的10A250V群具耦合器：·连接器
器具输人插座
见图C11
见图C12
用于酷热条件下I类设备的10A250 V器具耦合器：连接器
器具输人插座
见图C11A
见图C12A
用于冷条件下I类设备的10A250V器具耦合器：连接器
一器具输人插座
见图C13
见图C14
用于冷条件下1类设备的16A250V器具耦合器；连接器
器具输入插座
见图C15
见图C16
用于醋热条件下I类设备的16A250V器具耦合器：连接器
器具输人插座
图C17
见图C18
用于冷条件下 类设备的 16A 250 V器具耦合器：连接器
器具输入插座
现图C19
见图C20
用量规或通过测量检查尺寸。在有怀疑的情下应使用量规。试验要在环境温度为35℃士2C1\下进行。电器附件及量规均应处于此温度。所用的量规如下所示：
图2是用于检查0,2A的连接器；
图3,图4及图5是用于检查2.5A的连接器一图9A～9T是用于检查其他的连接器和器具输入插座。从连接器的结合面到插套开始接触点的距离要用图25所示的有关量规检查。注：器具辅入插座周定用的尺于在考虑中。9.2如果提供使连接器保持在器具输入插座内的装置，则应符合本标准图C21的要求。是否合格，通过测量检查。
9.3在连接器和器具输人插座之间不能单极连接。器具输人播座应不能与符含GB2099.1和GB1002巾规定的移动式插座有不适当的连接。采用说明：
1] 因规定下器其柄合器的使用环境温魔通常不超过 35 C,们尔会达到 40 心,因此该条规定试验要在 35 心=2 C下进行。1EC320-1在该条规是要在 25C士5℃下进行。GR 17465.1-1998
连接器应不能与符合GB2099.1和GB1002中规定的插头有不适当的连接。进行手动试验检查是否符合要求。注
1“不适当的连接”是指单极连接以及其他不符合防触电要求的连接。2与标准图表保持一致就保证符合这些要求。9.4下列连接器和器具输入插座不能结合：用于I类器其或设备的连接器与其他器具或设备的器具输入播座，一用于冷条件下的连接器与用于热条件下或酷热条件下的器具输入插座；一一用于热条件下的连接器与用于酷热条件下的器具输入拥座；一连接器与大于其额定电流的器具输入插座。通过外观检查，手动试验和用图6～9所示的量规检查判断是否符合要求。对于 6 A,10 A 和 16 A 的连接器和器具输人插座,通过图 9 A ～9 T 所示的量规来检查是否符合要求。
试验在40℃土2C11的环境温度下进行，而附件和量规担要处于此温度，注：与标准图表保持一致就能保证符本要求。通过围6～9所示的基规验证的情况除外，9.5如果将器具输入插座安排嵌人器具或设备的外表面，而这个表面相对于器具输入插座的轴心是弯曲或倾斜的，则要求插销的端部在任何情说下都不能突出于器具輪人插座的外尧通过将所有的销，包括按地插销，连按到接触指示器的个极上，另一个极则与其宽度大于器具输入摘座的最大内尺寸的金属直尺连接，择将直尺置于器具输入插座外壳开口上所有可能的方向，以检查是否符合本要求。首尺不应接触到插销端部。往
1对用于1类设备的10^和16A器具输入插座，试验时应带有一个模拟按地插销。2使用一个电压为40V～50V之间的电气接触器.以显示其与被测部位是否接触，9.6可以离标准图表中所规定的尺寸·但只有在偏差能提供技术的优点，而且对符合标准的器具耦合器的用途和安全·特别是可互换性和不可互换性方面不会产生不利的影响才允许。有尺寸偏差的器具耦合器，应符合本标准的适用于这些耦合器的所有其他要求。注
1如采不得不扩大具有额定值的连接器以钜容纳如并关、控温器等元件，出于某种原因必须防止快用带有标称长度或类型的软线的标准连接器的括，可以强调其“技术优点”。2不允许有对融头通电能力产生不利影响的变化。3这种非标准附件应不能与符合本标准图表的配衰件结合·但脂与不同颜定电流的配套件相结仓。如果这种非标准附件与具有相同颤定值的标准配套件结合时,其带电部件比额定值相同的标准化器具類合器的带电部件更容易触及，或者非标准附件与标准配套件的结合不符合本标准除尺寸外的要求，则也不能结合。10防触电保护
10.1器具耦合器应设计成当器具输入拥座与连接器部分或全部结合时，器具输人插座的带电部件应不能接触。
连接器应设计成当它按正常使用时那样正确地装配和布线后，带电部件和与其连接的接地触头及部件应接触不到。
是否合格,通过观察,必要时通过用图10 所示的标准试验指来检查。试验指作用于每一个可能的部位，用40V～50V电气指示器以显示其与被测部件是否接触。对于用橡胶或热塑性材料做外壳或基体采用说明：
1由于我国部分地区为亚热带气候，考忠到最严酷情况，此项试验环境温度为40C二2。此处IEC320-1规定为35c±2c
GB 17465. 1—1998
的连接器，试验指成放在绝缘材料的变形会影响连接器安全的所有方，施加20N的力达306.试验在40℃十2℃的环境湿度F进行。
电压在40V～50V之间的电气指示器.刃丁显示走否与和关的部件接触1
2与标准图表保持一致就能符含在连接器插入到器只入插座的过程中，接触不到触头元件的要求，10.2只要器具输入插座的插销是易触及的，器具输人插座的插销和连接器的循套应不可能进行连接否合格，通过-动试验及10.1的试验检查，10.3不使用工具应不可能拆除用于防止触及带也部件的部件，固定这些部件的装置应与带电部件操离。插销插入孔内的插套（如有的话应充分固定，并且不拆卸连接器则无法取出插套。是否合格，通过观察和手动试验检查。10.4连接器的外部部件，除装配螺钉利类似部件外，应用绝缘材料制成，不带接地触头的器具输入插座的外壳和底座，以及带接地触头的2.5A的器具输入插座的外尧和底座也应用绝缘材料制成。是否合格，通过观察检查。
1在15章的绝缘试验中米检查绝缘材料的适用性2洲漆或瓷漆不能视为适用于10.1--10.4的绝缘材料。11接地措施
11.1接地端子应符合12章的要求。是否合格，通过观察和进行12章的试验来检查。11.2带接地融头的器具耦合器，应在插入连接器时，接地插销必须比载流插销先接触。拔出连接器时，载流插销应征接地插销断开之前断开。对不符合标图表要求的器具耦合器，首先检查考虑了容差效果的图纸，然后按图纸检查试样，再确定是否衍台要求。
注：与标准图表保持一致就能保证符台本标准视定，12端子和端头
本章的要求只适用了连接器。
不安装在设备或器其中或不与设备或器具形成一体的独立提交的器具输人插座·其特殊要求还在考虑中。
对于安装在设备中的器具输入拥座，应符合该设备的捐应的国家标准中的要求。12.1…-般要求
12.1.1可拆线连接器应备有螺纹端子螺纹端子应有杜型、螺钉型、双螺栓型或具有同等效巢的类型。不可拆线连按器应采用锡焊、焊接、压合连接或等效的无螺纹的连接方法，这些方法应不能使导线分离。不应使用螺纹连接
在导线经受接触压力的地方，绞股导线的端部不应凋锡焊连接.除非设计有夹紧部件来预防出于焊剂的冷流造成不良接触的危险。12.1.2接线端子的夹紧部件不成用于固定任何其他部件，尽管夹紧部件可以将端子定位和防止端了转动。
12.1.3额定电流不超过16A的可拆线连接器应有1号接线端子。这种接线端子可以连接横截积不小于0.75mm*，且不大于1.5mm2的导线，注
GB 17465. 1—1998
11.5mn\软导线的展大直径是1.73mm。2接绒了尺码与接线端了尺寸有关（见图C22和图C23)。是否合格，通过观察、测量和连接横截面积为 0.75 mm2和1. 5mm2的导线来验证。12.2螺纹端子
12.2.1 螺纹端子应可以连接没有特殊预加工的导线。是否格，通过观察来检查。
注：“特殊预加工”一词，包括导线的焊接，电缆接线头的使用、成孔等。但不包括导线插人接线端子前，导线的再成型或为了使端部坚固而绞合导线。12.2.2螺纹端子应有足够的强度。用于夹紧导线的螺钉和螺母应有公制的螺纹。螺钉不应用软的或易于变形的金属制造，如锌或铝。是否合格,通过观察和进行 12. 2. 4 和 12, 2. 8 的试验来检查。12.2.3螺纹端了应能耐腐蚀。
1端子的基体若由 25.6 所规定的锯或钢合金做成,则该端子认为是符合本要求。2由其他过料制成的端了要经受腐蚀试验,该试验还在考虑中。12.2.4螺纹端子应可以紧紧地夹紧导线井将导线夹在金属表面之间。是否合格，通过观察和进行下述试验检查。把12.1.3所规定的最小和最人横截面积的导线接到接线端子里，用等于表8中规定值2/3的扭矩拧紧接线端了的爆钉。
然后，每根导线都要接受拉力试验：1号接线端子，拉力为40N，
2弓接线端子,拉力为50 V。
施力时不能使用爆发力，施力方向要洛着导线所占空间的轴向施力达1min。试验期间，接线端了上的导线不应有明显的移动。12.2.5螺纹端子应设计成在夹紧导线时，应不会过度损坏导线。在夹紧次并松开12.1.3所规定的最小和最火横截面积的导线后，通过检查导线来验证是否符合要求。夹紧导线时所施加的扭矩为表8中所示扭矩的2/3，注：级股教线的裸线丝被弄断10以上时，就被认为是过度损坏导线。12.2.6螺纹端子应设计或放置成在拧紧夹紧螺钉或母时，软线中的裸线丝不能脱出。是否合格，通过下述来检查。
将具有表1中所示尺码的导线接到端子上。在插入接线端子之前，将软线沿一“个方向绞合，使得有整整“圈均勾的绞合，这一圈的长度约为10mm
将导线插入夹紧部件中，插入的距离为规定的最小距离。如果没有规定的距离时，插到直至导线从接线端了的另端刚刚露出为止，并处于最容易使裸线丝脱出的位置上，然厉用等于表8中的规定值2/3的扭矩拧紧夹紧螺钉。
端子尺码
导线的标称截面
导线线芯
根数×单线标称直径mm
