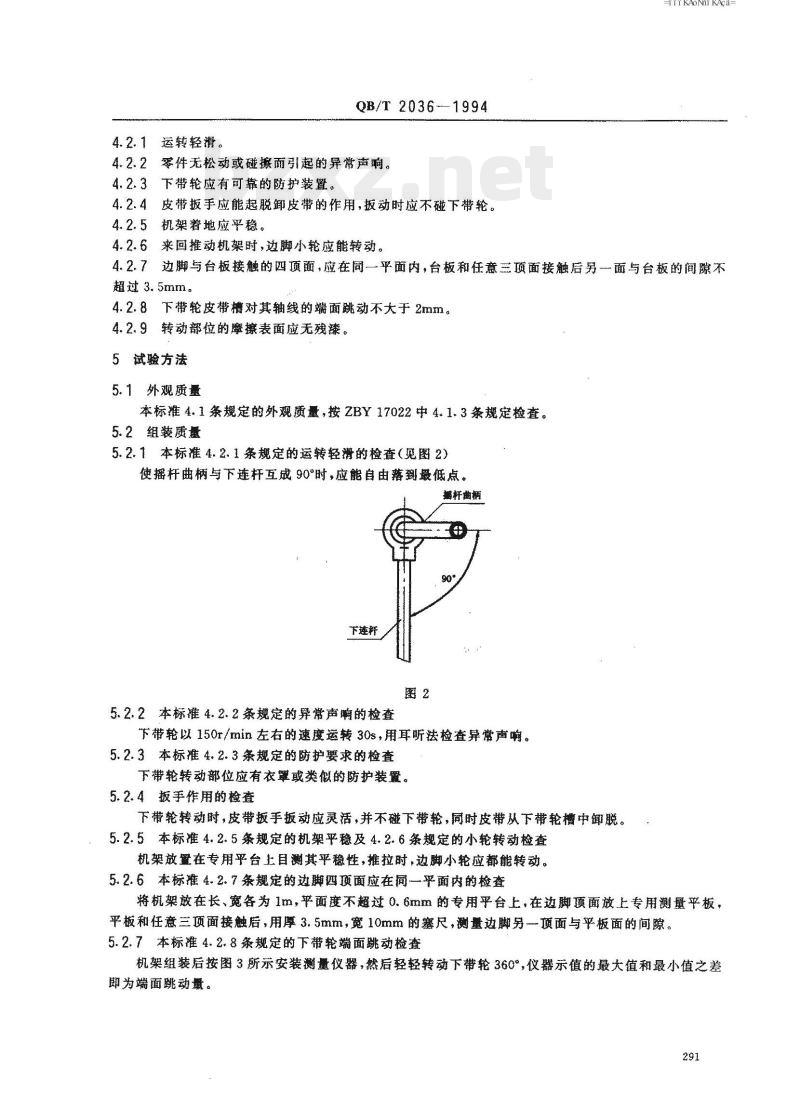

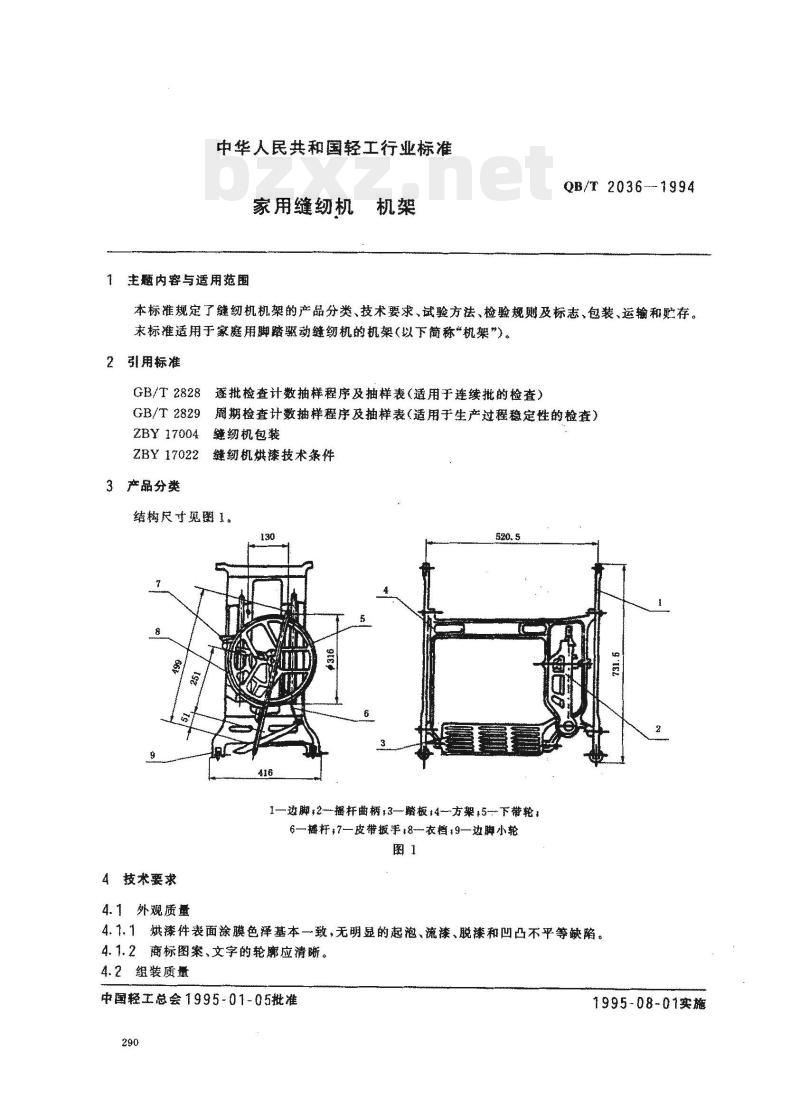

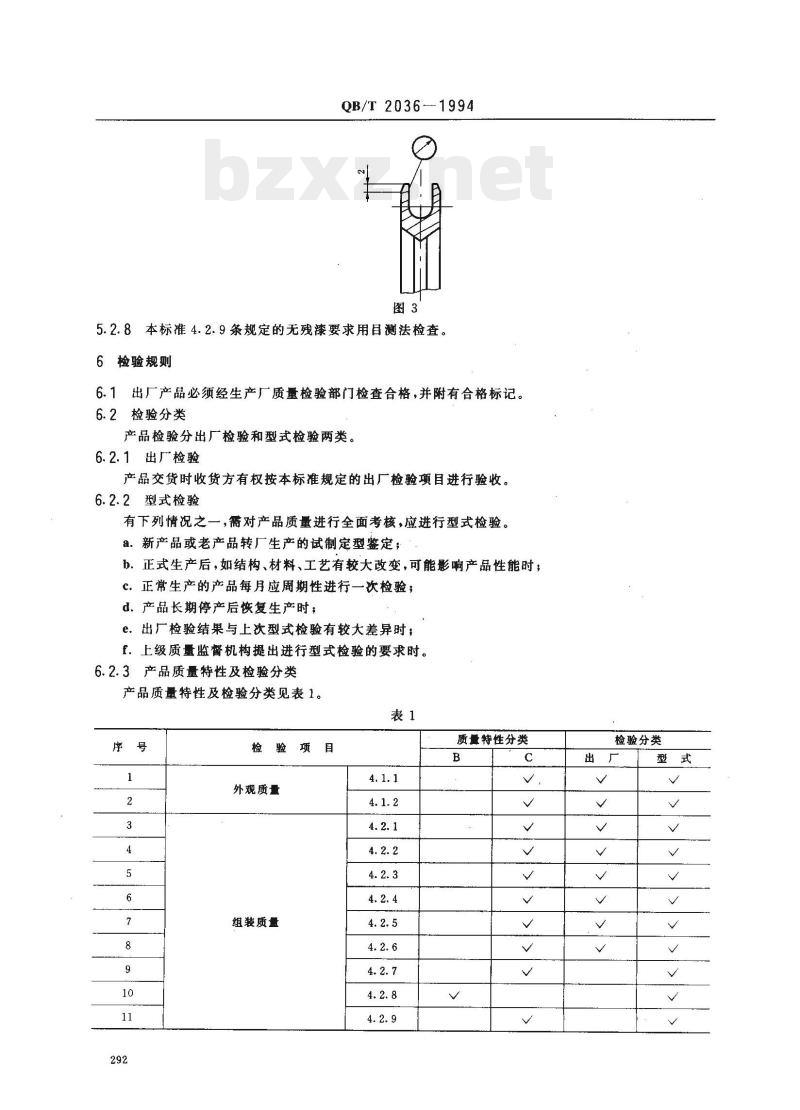

中华人民共和国轻工行业标准 家用缝纫机机架 QB/T 2036-1994 1 范围 本标准规定了缝纫机机架的产品分类、技术要求、试验方法、检验规则及标志，包装、运输和贮存。本标准适用于家庭用脚踏驱动缝纫机的机架（以下简称“机架”）。 2 引用标准 GB/T 2828 逐批检查计数抽样程序及抽样表（适用于连续批的检查） GB/T 2829 周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查） ZBY 17004 缝纫机包装 ZBY 17022 缝纫机烘漆技术条件 3 产品分类 结构尺寸见图1。其组成部件包括：1-边脚；2-摇杆曲柄；3-罐板；4-方架；5-下带轮；6-摇杆；7-皮带扳手；8-衣档；9-边脚小轮。 4 技术要求 4.1 外观质量 4.1.1 烘漆件表面涂膜色泽基本一致，无明显的起泡、流漆、脱漆和凹凸不平等缺陷。 4.1.2 商标图案、文字的轮廓应清晰。 4.2 组装质量 4.2.1 运转轻滑。 4.2.2 零件无松动或碰擦而引起的异常声响。下带轮应有可靠的防护装置。 4.2.3 皮带扳手应能起脱卸皮带的作用，扳动时应不碰下带轮。 4.2.4 机架着地应平稳。 4.2.5 边脚与台板接触的四个顶面应在同一平面内。台板和任意三顶面接触后，另一面与台板的间隙不超过3.5mm。 4.2.6 下带轮皮带槽对其轴线的端面跳动不大于2mm。 4.2.7 转动部位的表面应无残漆。 5 试验方法 5.1 外观质量 按ZBY 17022第4.1.3条规定进行检查。 5.2 组装质量 5.2.1 运转轻滑检查（见图2）：使摇杆曲柄与下连杆互成90°时，应能自由落到最低点。 5.2.2 异常声响检查：下带轮以150r/min左右的速度运转30s，用耳听法检查是否存在异常噪音。 5.2.3 防护要求检查：下带轮转动部位应有衣罩或类似的防护装置。 5.2.4 扳手作用检查：下带轮转动时，皮带扳手扳动应灵活，并不碰下带轮，同时皮带能从下带轮槽中脱出。 5.2.5 机架平稳及小轮转动检查：机架放置在专用平台上目测其平稳性，推拉时，边脚小轮应都能转动。 5.2.6 边脚四项面同平面检查：将机架放在长、宽各为1m，水平度不超过0.6mm的专用平台上，在边脚项放上专用测量平板，用厚3.5mm、宽10mm的塞尺测量边脚另一顶面与平板面的间隙。 5.2.7 下带轮端面跳动检查：机架组装后按图3所示安装测量仪器，然后轻轻转动下带轮360°，仪器示值的最大值和最小值之差即为端面跳动量。 5.2.8 无残漆要求：用目测法检查。 6 检验规则 6.1 出厂产品必须经生产厂质量检验部门检查合格，并附有合格标记。 6.2 检验分类 产品检验分为出厂检验和型式检验两类。 6.2.1 出厂检验：产品交货时收货方有权按本标准规定的出厂检验项目进行验收。 6.2.2 型式检验：有下列情况之一时，需进行型式检验： a. 新产品或老产品转厂生产的试制型鉴定； b. 正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时； c. 正常生产的产品每月应周期性进行一次检验； d. 产品长期停产后恢复生产时； e. 出厂检验结果与上次型式检验有较大差异时； f. 上级质量监督机构提出进行型式检验的要求时。 6.2.3 产品质量特性及检验分类见表1： - 外观质量（4.1.1, 4.1.2）：质量特性为B类，检验分类为出厂检验。 - 组装质量（4.2.1-4.2.9）：质量特性为C类，检验分类为出厂检验及型式检验。 6.3 出厂检验规则 6.3.1 样本的抽取：样本应从提交检查的批中随机抽取。 6.3.2 抽样方案及严格度：采用正常检查一次抽样方案。严格度的确定按GB/T 2828中4.6条的规定。样本单位为每台缝纫机机架。 6.3.3 检查批合格或不合格的判断：根据样本检查的结果，若样本中发现的C类不合格数小于或等于对应的合格判定数（Ac），则判该检查批为合格批；若不合格数大于或等于对应的不可接受数（Re），则判该检查批为不合格批。 6.3.4 不合格品处理：按GB/T 2828中4.12条规定处理。 6.4 型式检验规则 6.4.1 样本的抽取：从本周期制造的并经出厂检验合格的某个批或若干批中抽取，以保证样本能代表本周期的制造技术水平。 6.4.2 抽样方案：采用正常检查二次抽样方案（见表3）。 6.4.3 合格或不合格的判断：根据第一样本的B类和C类不合格数判断。若第一样本结果落在接受区，则合格；若落在拒绝区，则不合格；若在中间区域，则需进行第二样本检查。根据第二样本的累计结果判定。 6.4.4 型式检验后的处置：按GB/T 2829中4.12条的规定处理。 7 标志、包装、运输、贮存 7.1 标志 7.1.1 产品标志：机架上应有商标名称或图案。 7.1.2 外包装标志：按ZBY 17004中第6条的规定。 7.2 包装、运输和贮存 按ZBY 17004中第3、7条的规定。 附加说明： 本标准由中国轻工总会质量标准部提出。 本标准由全国缝纫机标准化中心归口。 本标准由上海缝纫机三厂负责起草。 本标准主要起草人：顾汉生、潘锡基。
