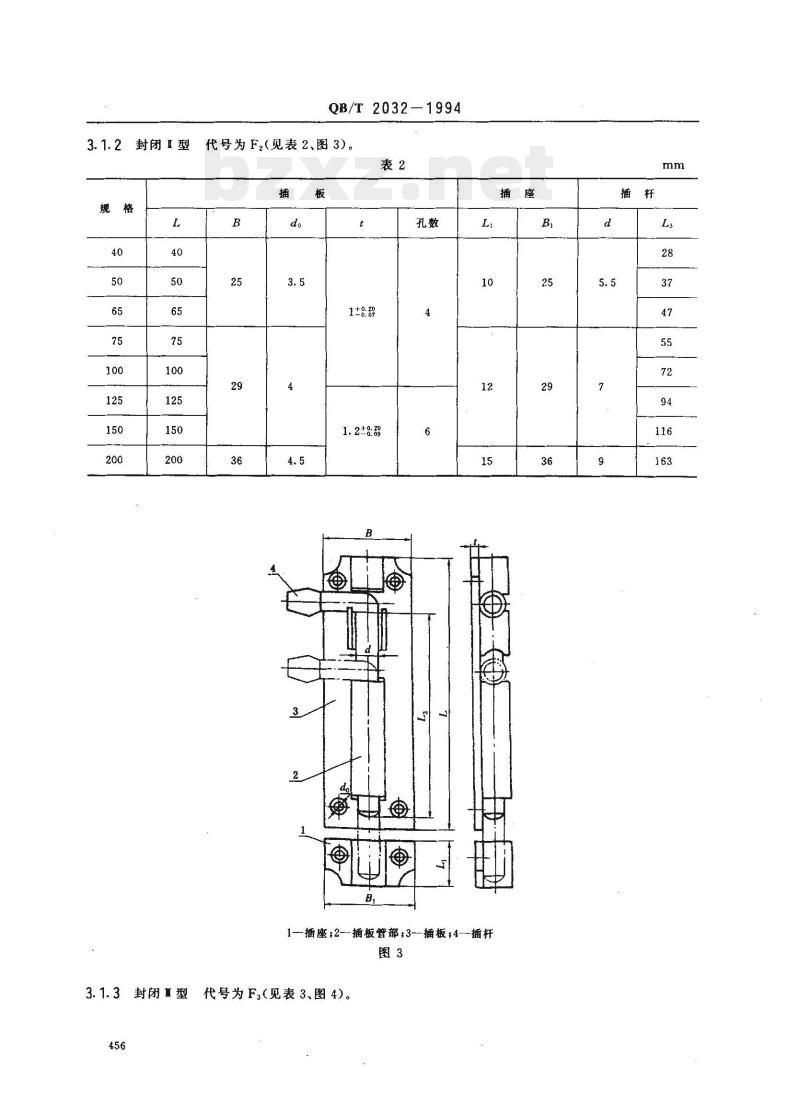

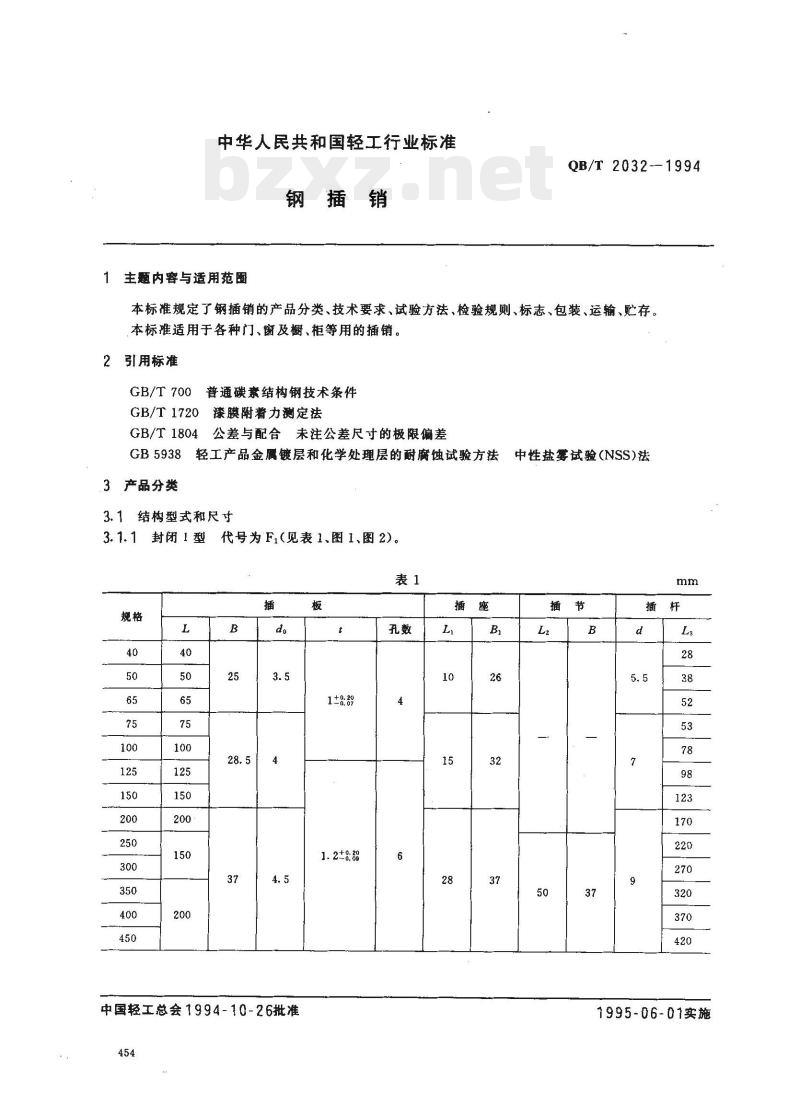

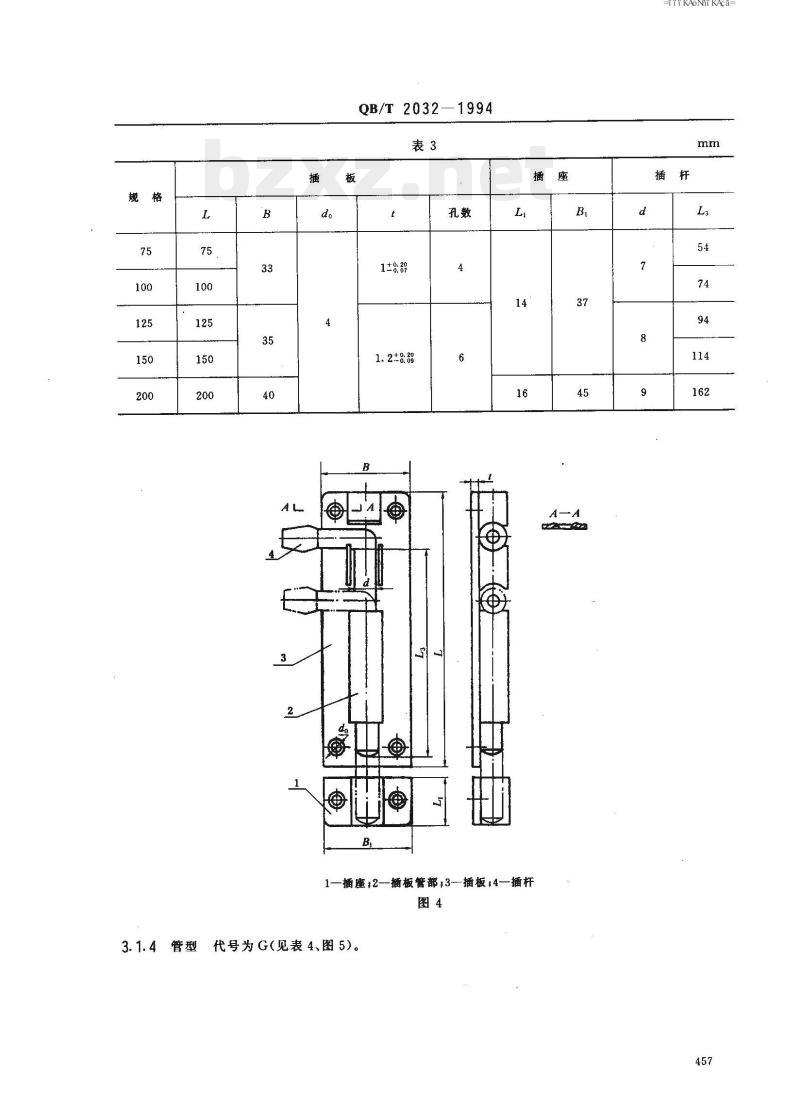

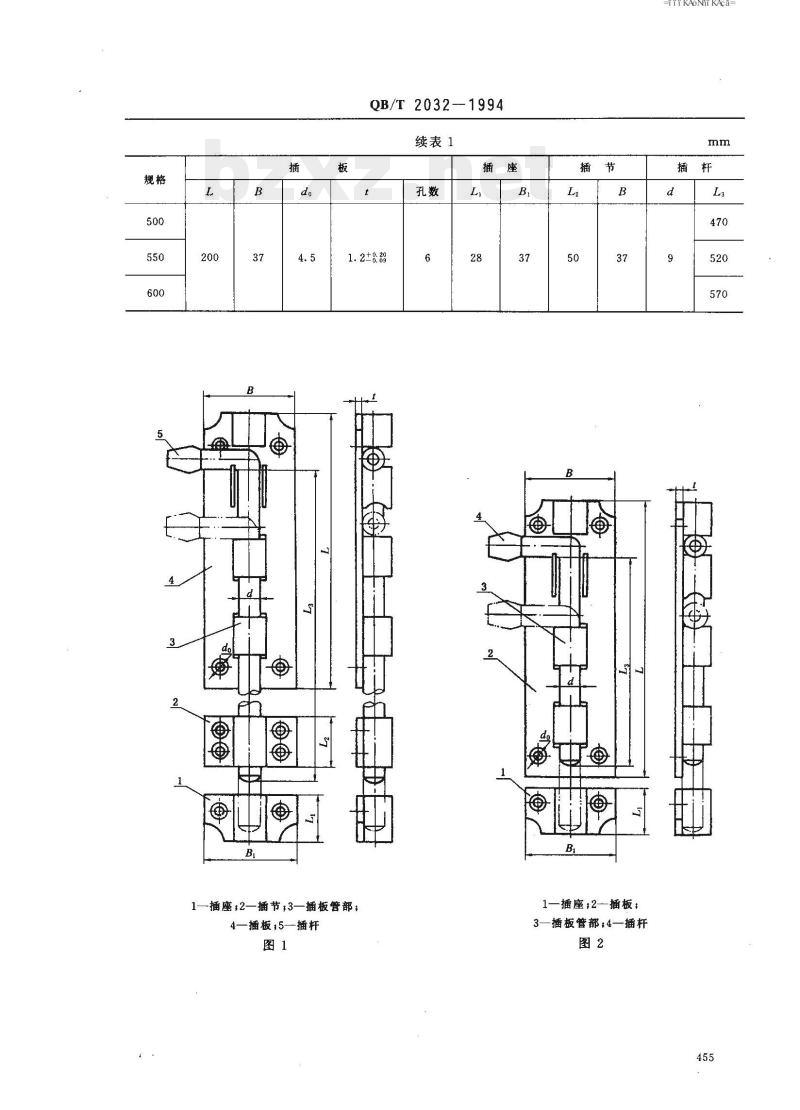

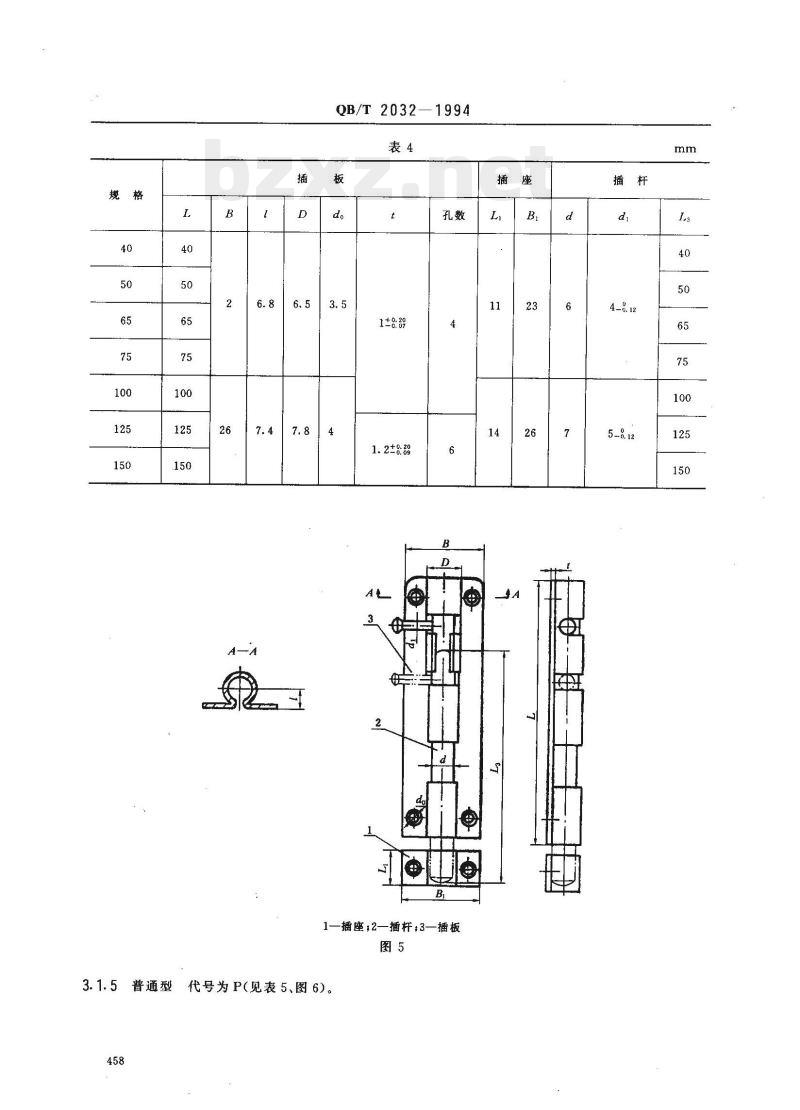

中华人民共和国轻工行业标准 钢插销 QB/T2032-1994 1 主题内容与适用范围 本标准规定了钢插销的产品分类、技术要求、试验方法、检验规则、标志、包装、运输、贮存。本标准适用于各种门、窗及橱、柜等用的插销。 2 引用标准 GB/T700 普通碳素结构钢技术条件 GB/T1720 漆膜附着力测定法 GB/T1804 公差与配合，未注公差尺寸的极限偏差 GB5938 轻工产品金属镀层和化学处理层的耐腐蚀试验方法 中性盐雾试验（NSS）法 3 产品分类 3.1 结构型式和尺寸 3.1.1 封闭Ⅰ型，代号为F1（见表1、图1、图2）： 表1 封闭Ⅰ型规格参数： 规格 (L) (mm): 40, 50, 65, 75, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 550, 600 B (mm): 25, 28.5, 37, 37, 37, 37, 37, 37, 37, 37, 37, 37, 37, 37, 37, 37 d (mm): 3.5, 4.5, 4.5, 4.5, 4.5, 4.5, 4.5, 4.5, 4.5, 4.5, 4.5, 4.5, 4.5, 4.5, 4.5, 4.5 t (mm): 1.2 u00b1 0.39 孔数: 4, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6, 6 插座B (mm): 10, 15, 28, 26, 32, 37, 28, 38, 52, 53, 78, 98, 123, 170, 220, 270, 320, 370, 420 插杆L3 (mm): 50, 37, 470, 520, 570, 455 插杆d (mm): 5.5, 7, 9 3.1.2 封闭Ⅱ型，代号为F2（见表2、图3）： 表2 封闭Ⅱ型规格参数： 规格 (L) (mm): 40, 50, 65, 75, 100, 125, 150, 200 B (mm): 25, 29, 36, 36, 36, 36, 36, 36 d (mm): 3.5, 4.5, 4.5, 4.5, 4.5, 4.5, 4.5, 4.5 t (mm): 1.2 u00b1 0.69 孔数: 4, 6, 6, 6, 6, 6, 6, 6 3.1.3 封闭Ⅲ型，代号为F3（见表3、图4）： 表3 封闭Ⅲ型规格参数： 规格 (L) (mm): 40, 50, 65, 75, 100, 125, 150, 200 B (mm): 25, 29, 36, 36, 36, 36, 36, 36 d (mm): 5.5, 7, 7, 7, 7, 7, 7, 7 t (mm): 1.2 u00b1 0.6 孔数: 6, 6, 6, 6, 6, 6, 6, 6 3.1.4 管型，代号为G（见表4、图5）： 表4 管型规格参数： 规格 (L) (mm): 40, 50, 65, 75, 100, 125, 150 B (mm): 26, 28, 32, 32, 32, 32, 32 d (mm): 6.5, 7.8, 7.8, 7.8, 7.8, 7.8, 7.8 t (mm): 1.2 u00b1 0.39 孔数: 6, 8, 8, 8, 8, 8, 8 3.1.5 普通型，代号为P（见表5、图6）： 表5 普通型规格参数： 规格 (L) (mm): 40, 50, 65, 75, 100, 125, 150, 200, 250, 300, 350, 400, 450, 500, 550, 600 B (mm): 23, 26, 28, 32, 33, 35, 35, 35, 35, 35, 35, 35, 35, 35, 35, 35 d (mm): 4-8, 12 孔数: 6 3.1.6 蝴蝶I型钢插销，代号为H（见表6、图7）： 表6 蝴蝶I型规格参数： 规格 (L) (mm): 40, 50, 65, 75 B (mm): 35, 44, 44, 44 d (mm): 7.5, 7.5, 7.5, 7.5 t (mm): 1.2 u00b1 0.9 3.1.7 蝴蝶耳型钢插销，代号为H2（见表7、图8）： 表7 蝴蝶耳型规格参数： 规格 (L) (mm): 40, 50, 65, 75 B (mm): 29, 31, 31, 31 d (mm): 3.5 t (mm): 1.2 u00b1 0.6 3.2 产品标记 产品标记应包括：产品名称、产品形式、产品规格、产品代号、产品标准。 标记示例1（封闭Ⅰ型75mm）：钢插销F1-75mmQB/T2032-1994 标记示例2（封闭Ⅲ型125mm）：钢插销F3-125mmQB/T2032-1994 4 技术要求 4.1 钢插销的材料应符合 GB/T700 的规定。 4.2 钢插销尺寸应符合 3.1 条的规定。未注公差尺寸的极限偏差按 GB/T1804，孔采用 H15，轴采用 h15，长度采用 u00b1IT15。 4.3 插板底面的平面度误差不大于长度 L 的 1%。 4.4 插板、插节应对称，其对称度误差不得超过 0.8mm。 4.5 插杆直线度应符合表8的规定。 表8 插杆直线度误差： 规格: 150mm及以下, >150mm 插杆直径: u00b55.5mm, u00b58mm 直线度误差: 0.65mm, 0.95mm, 1.15mm 4.6 封闭Ⅰ、Ⅱ型75mm以上，蝴蝶型、管型钢插销的插板、插座、插节的螺孔边距（如图 9所示）应为 1.5mm；封闭Ⅱ型插板、插座螺钉孔的凸缘处应轮廓清楚，凸缘边距（如图10所示）应 $geq$ 0.5mm。 4.7 产品不得有裂缝、裂边、缺角及毛刺。插杆头部、端部应圆整。 4.9 插板、插座、插节应两面涂漆。表面应色泽均匀、光亮，不得有脱漆、漏漆等现象。 4.10 漆膜应牢固，经漆膜附着力试验后，圈内漆膜不得有脱落现象。插杆应经电镀处理，镀层应均匀，不得有露底、脱落等缺陷。 4.12 电镀层经耐腐蚀性能试验 6h 后，基本材料不得有锈蚀点。 4.13 产品铆接件应牢固，不能有松动现象。 4.14 产品装配后，插杆在使用时不能拔出，且转动灵活能顺利插入插座。 5 试验方法 5.1 对 4.1 条的试验，以材料的质量保证书为准，有争议时按 GB/T700 中的有关规定进行化学成分分析试验。 5.2 对 4.2、4.4、4.6 条的试验，用示值为 0.02mm 的游标卡尺进行，试验材料厚度不包括漆膜厚度。 5.3 对 4.3、4.5 条的试验，应将被试验工件置于平板上用塞尺测量（对封闭Ⅱ型测量时应避开凸缘部位）。 5.4 对 4.7、4.8、4.9、4.11、4.13、4.14 条的试验，用手感、目测进行。 5.5 对 4.10 条漆膜附着力试验，用 GB/T1720 规定的漆膜附着力测定仪，在产品上划圈，圈的直径为 3mm，并不少于 15 圈，逐渐加码至漆膜露底，划圈后用漆刷扫去划痕上的漆屑。 5.6 对 4.12 条的试验，按 GB5938 进行。 6 检验规则 6.1 出厂检验 6.1.1 产品必须经制造厂检验合格后方能出厂。 6.1.2 出厂检验按 GB/T 2828 的规定进行，采用特殊检验水乎 S-3 的正常检查一次抽样方案，检验项目及合格质量水平 (AQL) 应符合表9规定。 表9 检验项目及合格水平： - 铆接牢固 - 配合性能 - 表面裂纹 - 插板、插节对称 - 漆膜表面质量 - 电镀层表面质量 - 插板平面度 - 螺钉孔边距 - 插杆外观 6.2 型式试验 当下列情况之一时，应进行型式检验：a. 新产品或老产品转厂生产时的试制鉴定；b. ... ; c. ...
