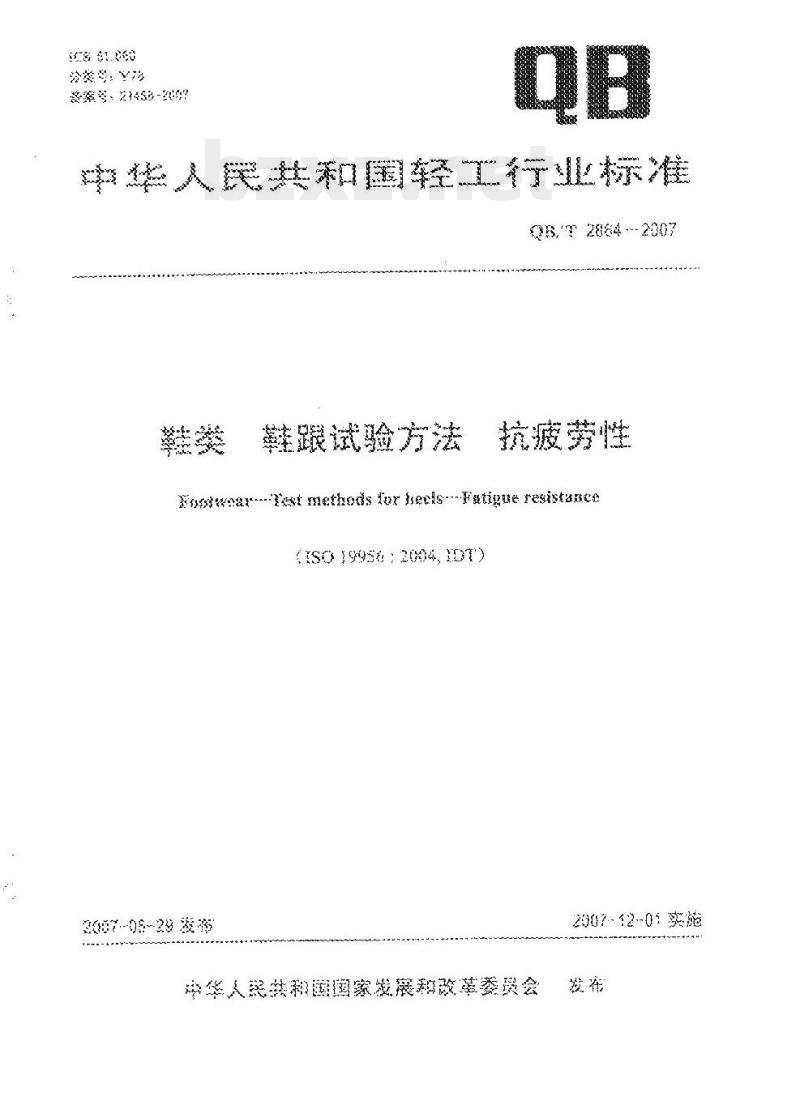

QB/T 2864—2007.

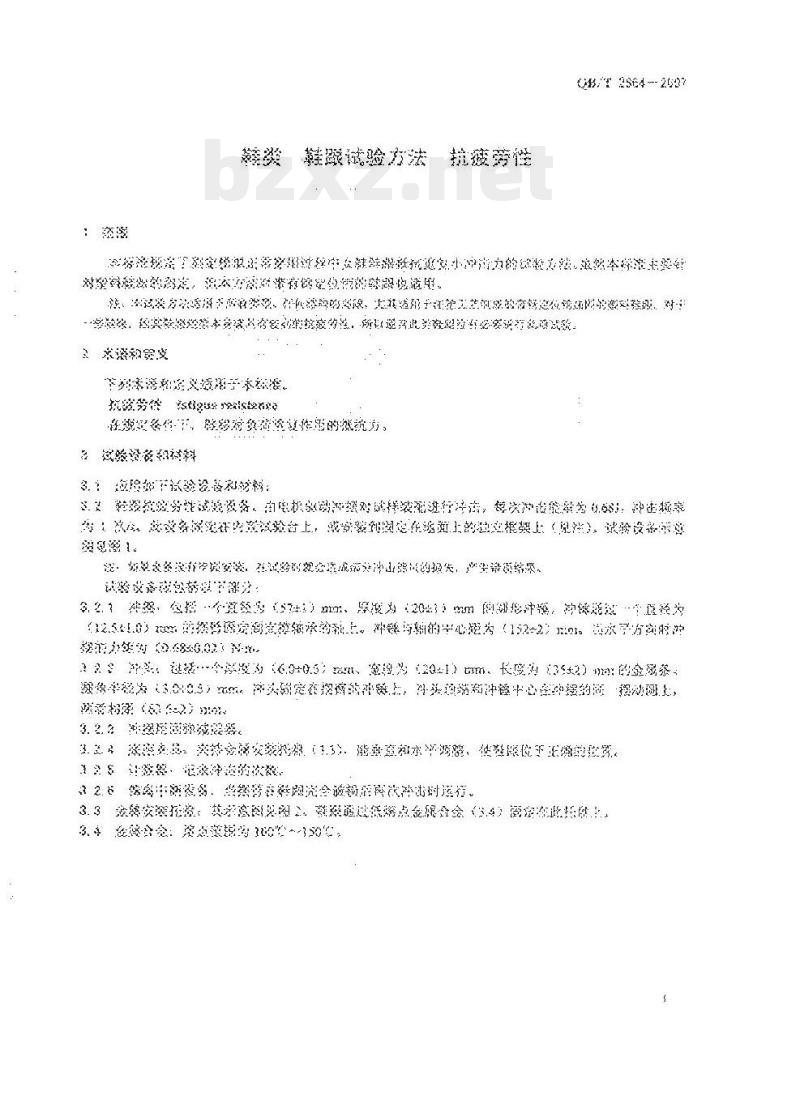

1范围
QB/T 2864规定了测定模拟正常穿用过程中女鞋鞋跟抵抗重复小冲击力的试验方法.虽然本标准主要针对塑料鞋跟的测定,但本方法对带有钢定位销的鞋跟也适用。
注;本试验方法适用于所有类型、任何结构的高跟，尤其适用于注望工艺制成的带钢定位销加固的塑料鞋跟。对于一些鞋跟，因其鞋跟造型本身就具有较高的抗疲劳性，所以通常此类鞋跟没有必要进行此项试验。
2术语和定义
下列术语和定义适用于本标准。抗疲劳性fatigue resistance
在规定条件下，鞋跟对负荷重复作用的抵抗力。
3试验设备和材料
3.1应用如下试验设备和材料:

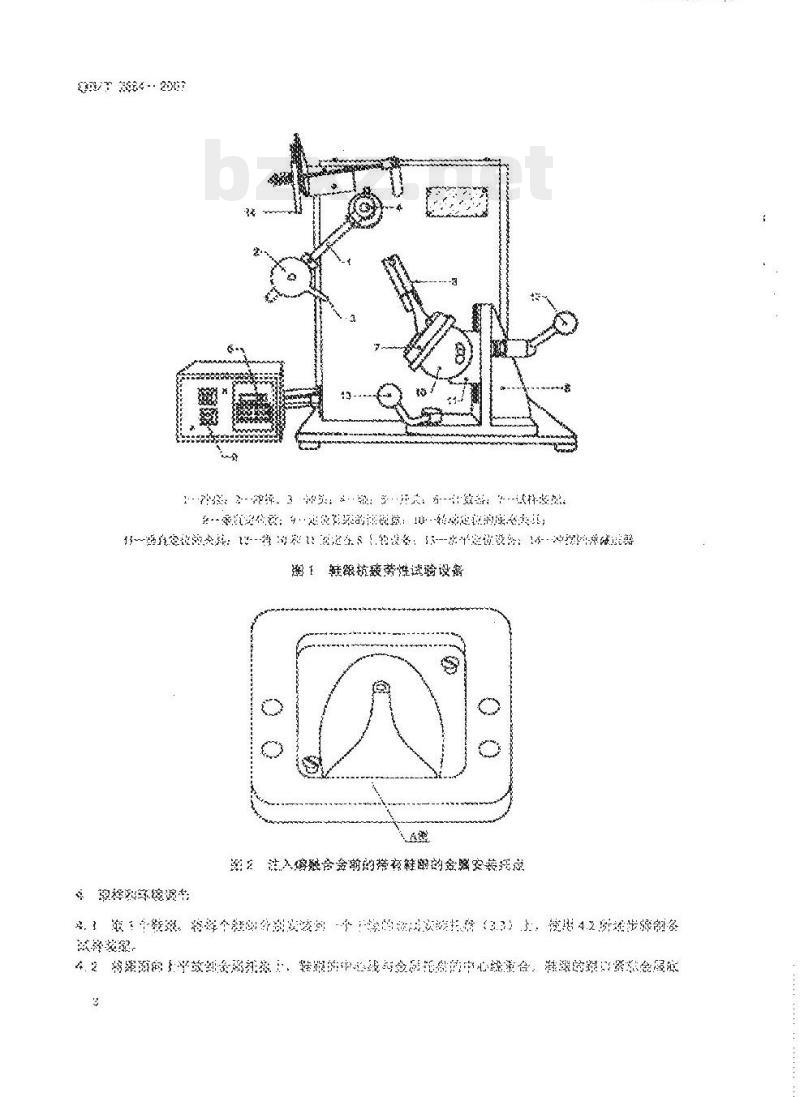

3.2鞋跟抗疲劳性试验设备。由电机驱动冲摆对试样装配进行冲击，每次冲击能量为0.68J，冲击频率为Ⅰ次/s。此设备固定在内置试验台上，或安装到固定在地面上的独立框架上（见注)。试验设备示意图见图1。
注:如果设备没有牢固安装，在试验时就会造成部分冲击能w的损失，产生错误结果。试验设备应包括以下部分:
3.2.1—冲摆:包括一个直径为(57土1) mm、厚度为(201) mm 的随形冲锤，冲锤通过一个直径为(12.5+1.0)mm 的摆臂固定到支撑轴承的轴上。冲锤与轴的中心距为（152土2) mm。当水平方向时冲摆的力矩为（0.68士0.02)N-m。
3.2.2冲头:包括一个厚度为（6.040.5）mm、宽度为（20上1)mm、长度为（35土2)mm 的金属条。圆角半径为（3.0=0.5) mm。冲头固定在摆臂的冲锤上，冲头顶端和冲锤中心在冲摆的同--摆动圆上，两者相距（63.52） mm。
3.2.3 冲摆用回弹减震器。
3.2.4底座夹具:夹持金属安装托盘（3.3)，能垂直和水平调整，使鞋跟位于正确的位置。
3.2.5 计数器:记录冲击的次数。
3.2.6偏离中断设备:当摆臂在鞋跟完全破损后再次冲击时运行。
3.3金属安装托盘:其示意图见图2。鞋跟通过低熔点金属合金（3.4）固定在此托盘上。
3.4金属合金:熔点范围为100℃~150℃.
