QB/T 2225—1996.
1范围
QB/T 2225规定了鞋底材料防水性能的测定方法。
QB/T 2225适用于评价任何类型的鞋底(外底、中底、内底）材料在动态弯曲应力下的防水性能。
引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，下列标准所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB 4689.2一84皮革物理性能测试用试片的空气调节GB 4689.4---84皮革物理性能测试-一厚度的测定GB 6682-86实验室用水规格
GB 8170--87数值修约规则
定义
本标准采用下列定义。
3.1透水时间water penetration time
在规定条件下，水从试片一面刚透过到另一面所需的时间。
3.2吸水性water absorption
在规定条件下，试片吸水的质量，以其相对于试样质量的百分率表示。
3.3透水率water penetration rate
在规定条件下，试片单位面积单位时间透过的水的质量，以g/dm3·h表示。
廪理
试片固定在6.1所述的仪器上，一面与水接触使之吸湿，模拟行走加压和弯曲，以测定透水时间、吸水性和透水率。
5材科
5.1纤维板吸水纤维板厚1 .5~1 , 7mm,单位面积质量约1200g/m”。切成100mm ×60mm矩形。在温度(23士2 )"C、相对湿度（65±5)%的恒温恒湿箱中放置足够时间，直至其

中华人民共和国行业标准
QB/12224~2226—96
制鞋标准
1996-06-06发布
中国轻工总会
19—03—01实施

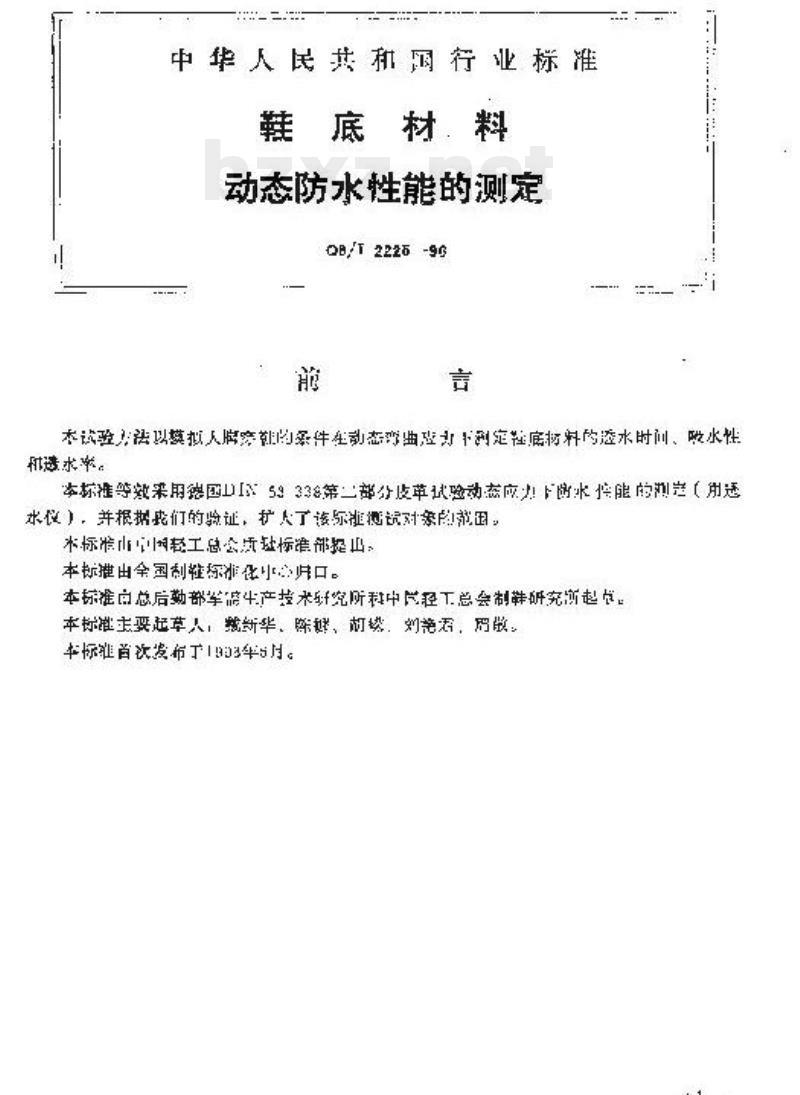

中华人民莱和函行业标准
鞋底材料
动态防水性能的测定
QB/T 2226 -96
本试验力法以模拟人底穿就的录件在动态密曲难为中利定粒底物料的透水时间、略水性扭遗求率。
本标等效用德国5933第二部分成英试险动态应水能的（用求仪），并根据我们的验证，扩人了该弥泄测说对亲的范围。本标准市国轻工总会质社标准部提山本标推由全国制链标非华小心归口。本标准自总后勤部军遮牛产技术纤究所科中总径工总会制鞋研究所起收。本标雄主裘起草人，新华，陈樊，郝燃：刘艳君，码做：车标准首次发布。
1范围
中华人民共和国行业标准
鞋底材料
动态随水性能的测定
Q9/T2225-—96
牢标谁规定了鞋底材料断水性能的谢定力法，本标准适用于评价扛何类型的伟底（外底、中照，内床）材料在动态弯曲应力下的随水性能。
2引用标准
下列获准所色受的系文，道理在年标准中引用而数能为本标泄的条文。本标准出版时，列标准所示版本均为有效。所有标灌都会被将订，使车标能的各力息探讨用下列标准举新本的可能性。
GB4889.2-84皮革购现性能测试用试片的空气调节GB4689.—84皮单畅理性能测试一序旋的例GB6682-86实验室用水规格
G[g1737数值候约热则
水标灌采用下列定义。
a.1避&时间wa.arnenelratiutiine在定条件下：本从试片一面刚斗到孕面所带的时间。s.2吸waerabsarpion
在规定条外下，试片吸水也压量：以艾相弱改样质收的再分率表示。3,3选水率wator uouctrat:ur.ati在提究条位下，试片单位而积单位时间透过水3或，以s/司书.1表示。4原理
出质岸在6，1的这器上，一前与求世快之限湿，提探行止如压须湾典，以测是遇水时间，吸水性和速求率。
学材料
5.1纤维圾没水红链板厚1.5~1.7mm，中面积质放对12g/m。切成：ccm×B3m矩形。在温度（23生2）*C，推湿度（65+）多均调靠筑放式是够时间，百至其中国轻工总会1090-0606批员
1887-03—01实瓶
益我动值在。，以为。
Q8/T 2225—86
5.2放验用求管含G32中规定的3级水。3吸水布强水性强尚端饺剂。
6.金钢砂纸20号。
6装置
6.1动态弱水性制定仪
夜东意闲
-TtKoNrKa-
6.1.1轻120mm，宽53mm液满A放置于试上，该试片签水平乎合C上，并借期具有80N力内一根跨资成气动系统万，使试片紧贴液。滤简沿XX本平线在C总左有两不方间以各5以患作本平性商动位移，点位于X求平线Y筑线的交点站Y1经过试片的中点。深间移动氮率为每办钟往女20次。，12前片的一端所定在平台5上，对：愿实在表简主.供试片阅端拍整与随猫往，净因定汇接简上的固遇正紧片用务，模外司准，资以微小的应力勾任试对以避免谢片短皱。
6，1，3平信滋虎为2，上而集3~情布，怕纱布出管放上经面按慢出水保特提润状
日.1.4收器整布拍示水够透的声，光自动报智读置。e.2合划戒试的长为（心±.、案为（4）的万楼，秒漆分度为3.015
6.4天平
准确度3，01，可作快邀称最。
.5测厚收应特合9.的规定。wwW.bzxz.Net
7试样
Q3/T 2225—96
了1在成的家上和成型造底上切改试小时，可准前学部位纵向避，如来内底是出卫生内麻粘在实节内底上组合而成，则片中两层树成（心店尚）。在落材料（片）取样时，应质两个证再直的方向各最阅快试片。7.2片尺寸1，穿。试的边上统上居凡[以即吸收本分。了，3除防水：欲有所齐划的度苯外滤衣，些年负荷10N的压力下，在：-张12D号金钢础纸上轻轻案可感动次，每次移配离当则，以俊表尚箍，了.4试样数证不少--5片-
了.6试格在溢成（25三2），对湿度（35》%的但盗运绝放写正够时间，直至其所显战款值在，1以内。
的试验步孵
81减节试验环放温度（2十2心，阅对翌度（）%8.2测厚虚按4669.4的规定试片和集版节呼您。6润整尽的流速，纱布保持划强状态，将称最过的试片放准布上（如果是皮苹试样，粒面要朝下），请端分到交在平合和密说上，费拍调将学资顶力，搭遥白动报警装置，自动仅器，记求测试牙炉吨闻。8.4透本间案制定当水出举过试片时，仪器真动报等，记录时间：满，当试的上面一效配经的5m1双处经约也经谢，即认为水已透度，抗系动的试片，非上录过为一树或页多的水满就发示已适水：记录时间。8.6喷末性的遇克准或验为第个小时（或批其它现定时间）时，取出试片，用梳梦布轻辅拭去诺我学水，称式片。当箱尚，成片续试腔时，称其后应即维续进疗试验。
8.心避水率的测定在第--次安现小适过试开耐，间按以下步源满是透本收，停正仪器，拭去附者会滋简上的浮水。志就片和浪简之间放一称延过的纤纪校以吸收这过试片的求，分。启动仪器m落，取山纤继板产称盘。取山维板称遭时，纤维板有些部分当还是的（应与起准说虚报谢节后的外张相似），扫来已无十伤部分，则结异无效，额用男个试片和红维板重新式验。第二次遵本或验市，试验的阶医时应少乎1心，务便试验完毕时校上有些分还是下的，在计水率时，折合cmi的透求量m代入（3）式逃行计，
9试验结界
自1魂水时间按公式(1)让算：
式中：T—通时间，i，
T，—水刚转过武片时而时间，m：T：—测试开确时闻，in。
9.2吸水性按公式（2)计算：
QD/T2226-86
式中：吸水性，5
可：试片经空气期节后的质盘，g：一或片吸水后箱压减，%
0.3适本率做公31计算
式中，R水率，mh：
rttKoNrKa
一试片开始透水后，心血适过微片的求（使纤维放培）的质最，：9.4T、P、R均计算算术均值，指中T有效数字够约到整数，P，R有效数守修约例小数点后一位。
10试验择告
10，1标到试样者称，厚率，取样部位，检致依据，检验项日，备验仅案，检验结诊等。to,2检验结果。
1，3试片是行过行过组粒处理必彩取检验采的特殊情况说明（如测吸水性和适水率的时间等）。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
