基本信息
标准号：
QB/T 2937-2008
中文名称：制鞋机械框架式胶粘压合机
标准类别：轻工行业标准(QB)
标准状态：现行
出版语种：简体中文
下载格式：.zip .pdf
下载大小：1.29 MB
相关标签：
制鞋
机械
框架
胶粘
标准分类号
关联标准
出版信息
相关单位信息
标准简介

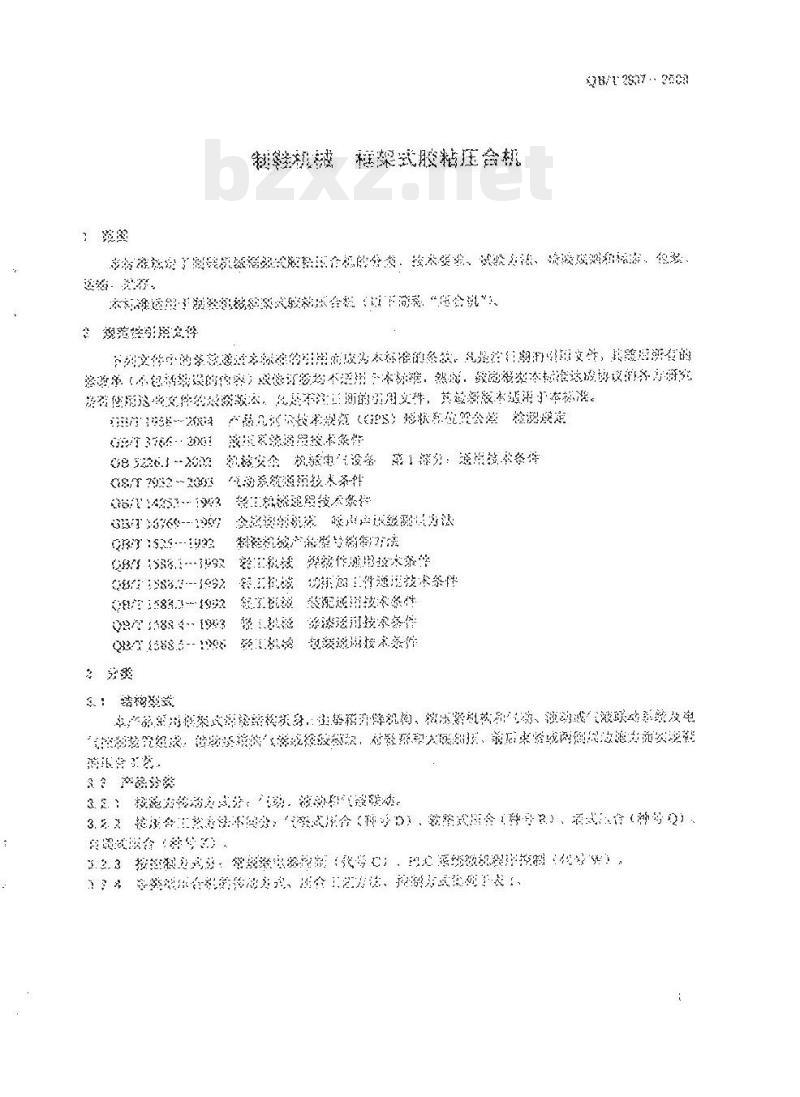

QB/T 2937-2008.
1范围
QB/T 2937规定了制鞋机械框架式胶粘压合机的分类、技术要求、试验方法、检验规则和标志、包装、运输、贮存。
QB/T 2937适用于制鞋机械框架式胶粘压合机（以下简称“压合机”)。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注期的引用文件，其随后所有的修改单（不包括拗误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否使用这些文件的最新版本。凡是不注期的引用文件，其最新版本适用于本标准。
GB/T 1958—2004产品几何,技术规范（GPS）形状和位置公差﹑检测规定GB/T 3766--2001液托系统通用技术条件
GB5226.1-2002机械安全机械电'气设备第1部分:通用技术条件GB/T 7932-2003‘气动系统通用技术条件
GB/T 14253-1993轻工机械通用技术条件
GB/T 16769-1997金属切削机床噪声压级测斌方法QB/T 1525--1992.制鞋机械产品型号编制方法
QB/T1588.1-1992轻工机械焊接件通用技术条件QB/T 1588,2—1992轻工机械切削加.工件通用技术条件QB/T 1588.3—1992轻工机械
装配通用技术条件
QB/T 1588.4~-1993轻工机械
涂漆通用技术条件
QB/T 1588.5--1996轻工机械包装通用技术条件
3分类
3.1结构型式
本产品采用框架式焊接结构机身，出垫箱升降机构、杭压紧机构和'气动、液动或气i液联动系统及电’{控制装置组成，借助垫箱的′i诞或橡胶模块，对鞋帮和大底加压、前后束紧或两侧阀边施力而实现鞋的压合.工艺。
3.2产品分类
3.2.1按施力传动方式分:气动、液动和气气液联动。
3.2.2按压合工艺方法不间分:"i垫式l6合（种号D)、软垫式压合(种号R)、墙式k合(种号Q)、自调式压合《种号z)。

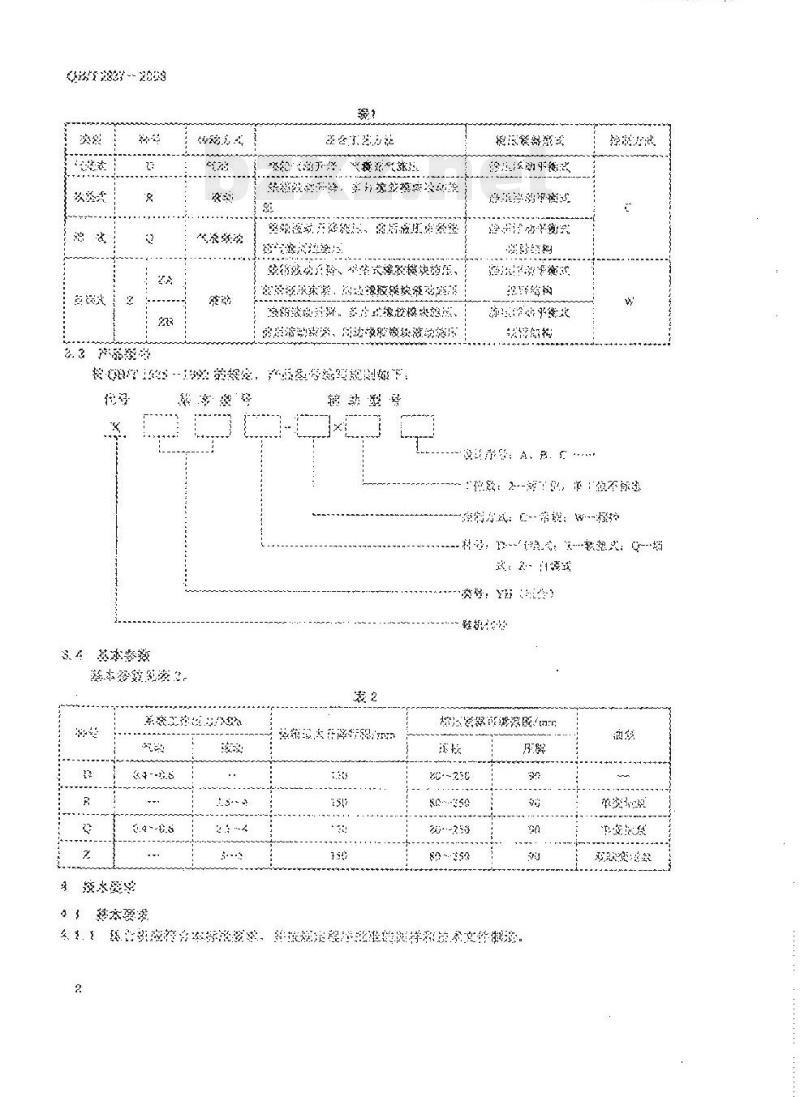

3.2.3按控制方式分:常规继电器控制（代号C)、PLC系统微机程序控制（代号W).3.2.4各类型压合机的传动方式、压合工艺方法、控制方式集列于表1。
标准内容
框架式胶粘压合机
1 范围
本标准规定了框架式胶粘压合机的技术要求、试验方法及检验规则。本标准适用于鞋类机械制造行业。
2 规范性引用文件
本标准引用了以下标准作为参考：
GB/T 3766-2001
GB/T 33369-2016
GB/T 1388.6
3 技术要求
3.1 结构与组成
框架式胶粘压合机由机架、加热板、压力系统、控制装置以及安全防护装置组成。机架应结构稳固，确保设备在运行过程中平稳可靠；加热板应具备良好的导热性能及温度控制能力。
3.2 控制方式
设备的控制模式应根据生产工艺需求提供灵活的选择，通常包括：
- 手动模式
- 半自动模式
- 自动模式
3.3 安全性能
设备应具备完善的安全保护措施，包括：
- 电气安全：电气线路及控制元件应符合相关的电气安全标准，具备有效的绝缘保护。
- 机械防护：对于运动部件及高温区域，应设有适当的物理防护装置以防止人员伤害。
- 防烫伤：加热系统应具备完善的保温措施。
4 性能要求
4.1 温度控制：加热系统应具备良好的温度稳定性，能够根据工艺要求实现精准控温。
4.2 压力性能：压力系统应能提供均匀、稳定的压力，确保胶粘质量。
4.3 运行稳定性：设备在连续作业过程中应表现稳定，无异常噪音或剧烈震动。
5 检验规则
5.1 检验方法
应按照规定的试验程序对设备的电气安全、机械性能及工艺性能进行检测。
5.2 检验结果
检验合格的设备应满足本标准规定的各项技术参数及安全要求。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
