QB/T 4205-2011
基本信息
标准号： QB/T 4205-2011
中文名称：螺钉旋具头通用技术条件
标准类别：其他行业标准
英文名称：Screwdriver bits － General requirements
标准状态：现行
发布日期：2011-06-15
实施日期：2011-10-01
出版语种：简体中文
下载格式：.pdf .zip
下载大小：941848
标准分类号
标准ICS号：机械制造>>手持工具>>25.140.30手动工具
中标分类号：机械>>工艺装备>>J47手工工具
关联标准
出版信息
出版社：中国轻工业出版社
页数：6页
标准价格：14.0
出版日期：2011-10-01
相关单位信息
起草单位：建德市斐凌工具有限公司、宁波德诚（环瀛）工具有限公司、上海市工具工业研究所等
归口单位：全国工具五金标准化中心
发布部门：中华人民共和国工业和信息化部
标准简介
本标准规定了手用和机用螺钉旋具头及其连接件的技术要求、试验方法、检验规则、包装、标志、运输与贮存。
本标准适用于手用和机用螺钉旋具头和相关连接件。
标准图片预览
标准内容
ICS25.140.30
分类号：J47
备案号：32272-2011

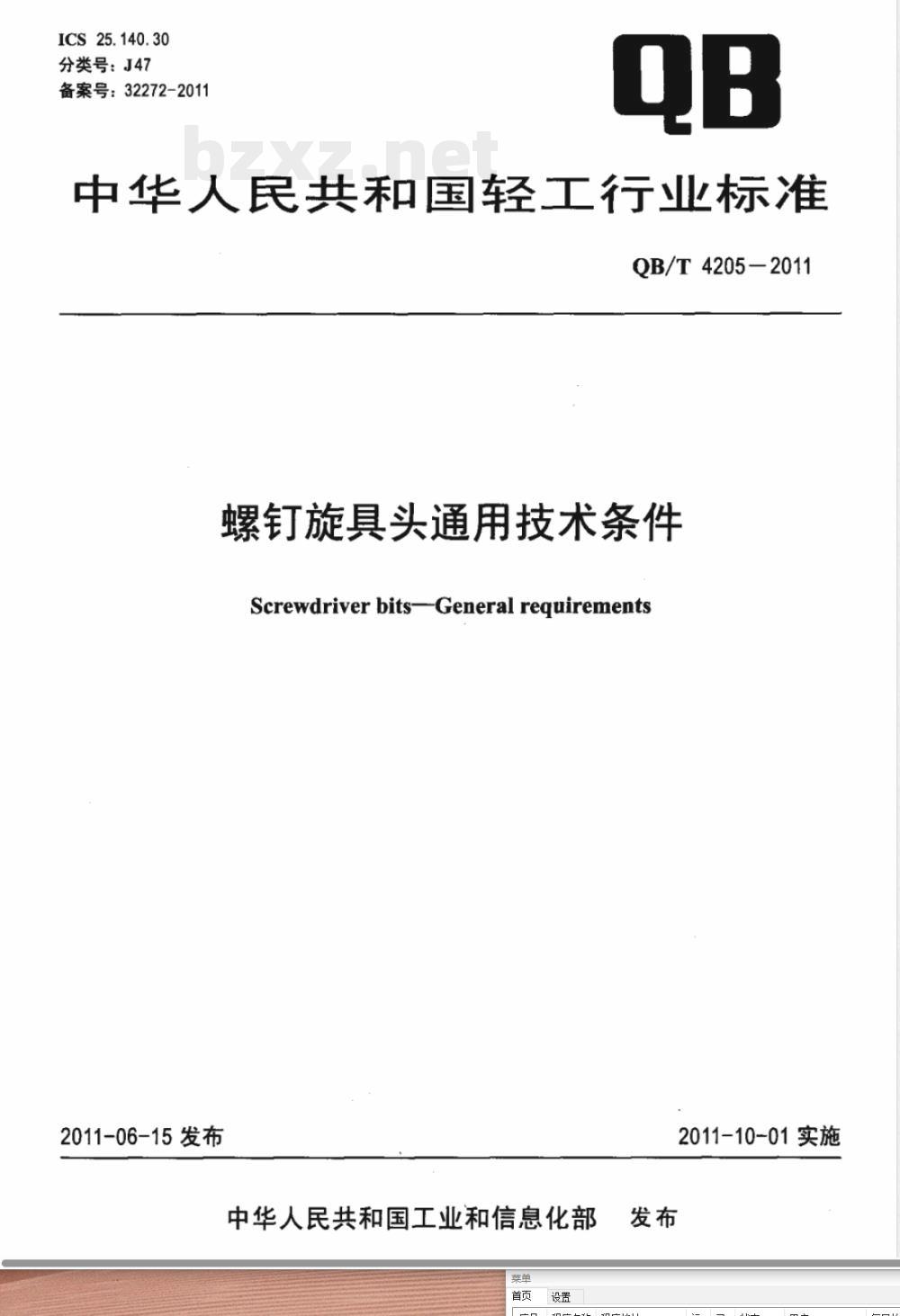

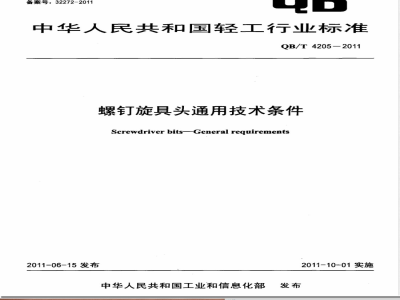

中华人民共和国轻工行业标准
QB/T4205-2011
螺钉旋具头通用技术条件Www.bzxZ.net
Screwdriver bitsGeneral reguirements2011-06-15发布
中华人民共和国工业和信息化部荣单
2011-10-01实施

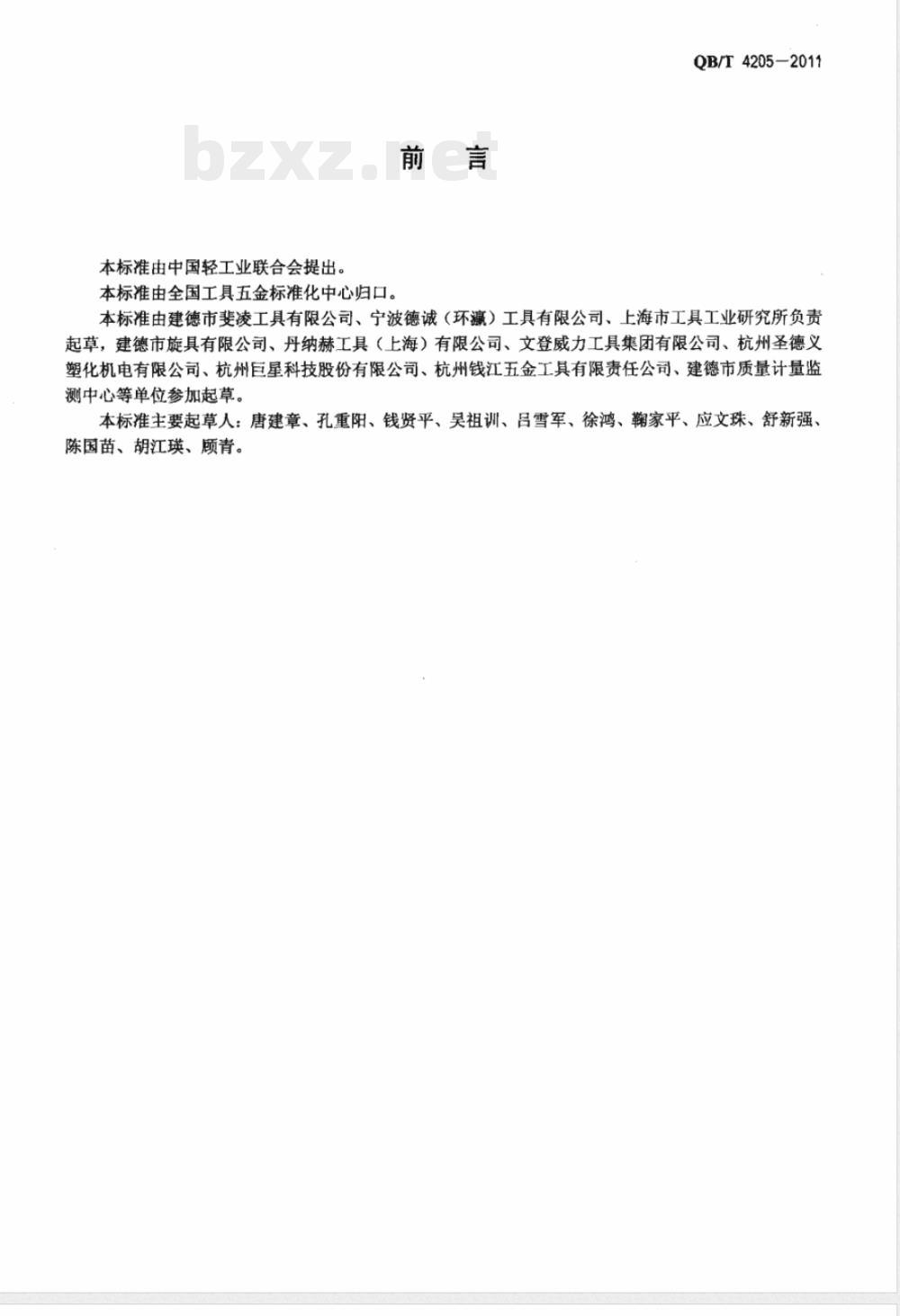

本标准由中国轻工业联合会提出。本标准由全国工具五金标准化中心归口。前言
QB/T4205-2011
本标准由建德市斐凌工具有限公司、宁波德诚（环瀛）工具有限公司、上海市工具工业研究所负责起草，建德市旋具有限公司、丹纳赫工具（上海）有限公司、文登威力工具集团有限公司、杭州圣德义塑化机电有限公司、杭州巨星科技股份有限公司、杭州钱江五金工具有限责任公司、建德市质量计量监测中心等单位参加起草。
本标准主要起草人：唐建章、孔重阳、钱贤平、吴祖训、吕雪军、徐鸿、鞠家平、应文珠、舒新强、陈国苗、胡江瑛、顾青。

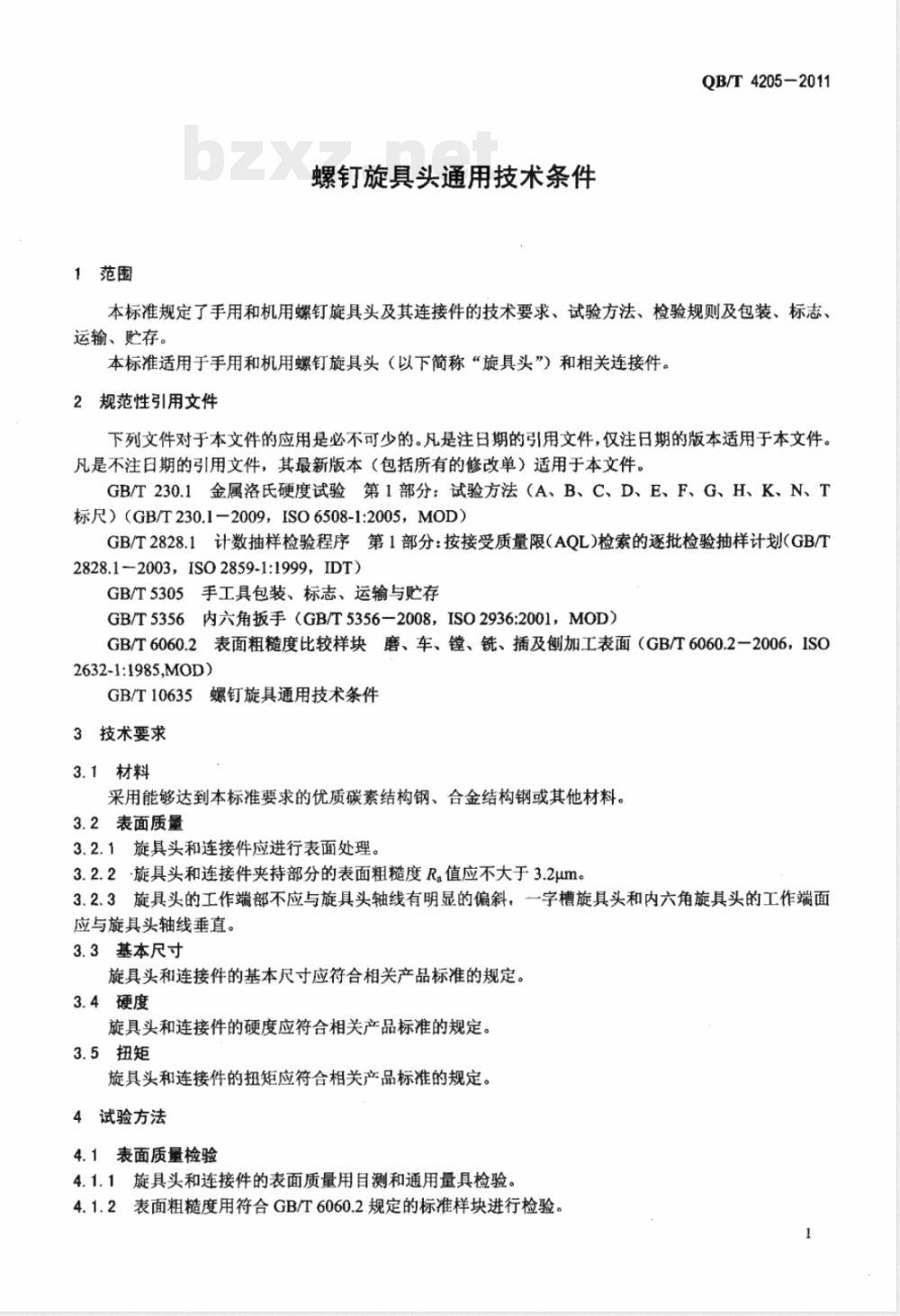

1范围
螺钉旋具头通用技术条件
QB/T 4205-2011
本标准规定了手用和机用螺钉旋具头及其连接件的技术要求、试验方法、检验规则及包装、标志、运输、贮存。
本标准适用于手用和机用螺钉旋具头（以下简称“旋具头”）和相关连接件。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T230.1金属洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺）（GB/T230.1-2009，ISO6508-1:2005，MOD）GB/T2828.1计数抽样检验程序第1部分：按接受质量限（AQL)检索的逐批检验抽样计划(GB/T2828.1-2003，ISO2859-1:1999,IDT)GB/T5305手工具包装、标志、运输与贮存GB/T5356内六角扳手（GB/T5356-2008，ISO2936:2001，MOD）GB/T6060.2表面粗糙度比较样块磨、车、镗、铣、插及刨加工表面（GB/T6060.2一2006，ISO2632-1:1985,MOD)
GB/T10635螺钉旋具通用技术条件3技术要求
3.1材料
采用能够达到本标准要求的优质碳素结构钢、合金结构钢或其他材料。3.2表面质量
3.2.1旋具头和连接件应进行表面处理。3.2.2旋具头和连接件夹持部分的表面粗糙度R值应不大于3.2um。3.2、3旋具头的工作端部不应与旋具头轴线有明显的偏斜，一字槽旋具头和内六角旋具头的工作端面应与旋具头轴线垂直。
3.3基本尺寸
旋具头和连接件的基本尺寸应符合相关产品标准的规定。3.4硬度
旋具头和连接件的硬度应符合相关产品标准的规定。3.5扭矩
旋具头和连接件的扭矩应符合相关产品标准的规定。4试验方法
4.1表面质量检验
4.1.1旋具头和连接件的表面质量用目测和通用量具检验。4.1.2表面粗糙度用符合GB/T6060.2规定的标准样块进行检验。QB/T4205-2011

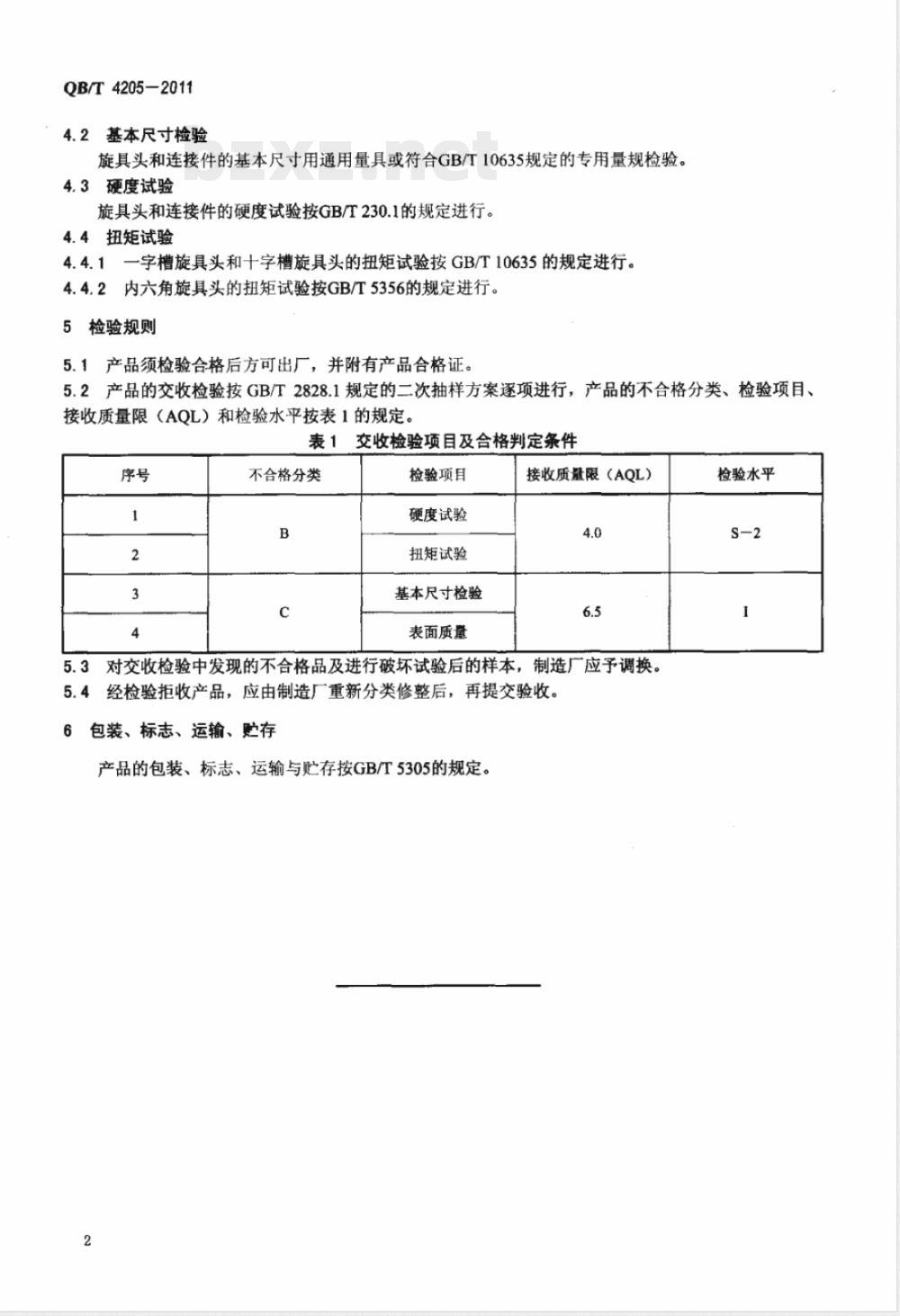

4.2基本尺寸检验
旋具头和连接件的基本尺寸用通用量具或符合GB/T10635规定的专用量规检验。4.3硬度试验
旋具头和连接件的硬度试验按GB/T230.1的规定进行。4.4扭矩试验
4.4.1一字槽旋具头和十字槽旋具头的扭矩试验按GB/T10635的规定进行。4.4.2内六角旋具头的扭矩试验按GB/T5356的规定进行。5检验规则
5.1产品须检验合格后方可出厂，并附有产品合格证。5.2产品的交收检验按GB/T2828.1规定的二次抽样方案逐项进行，产品的不合格分类、检验项目、接收质量限（AQL）和检验水平按表1的规定。表1交收检验项目及合格判定条件序号
不合格分类
检验项目
硬度试验
扭矩试验
基本尺寸检验
表面质量
接收质量限（AQL）
5.3对交收检验中发现的不合格品及进行破坏试验后的样本，制造厂应予调换。5.4经检验拒收产品，应由制造厂重新分类修整后，再提交验收。包装、标志、运输、购存
产品的包装、标志、运输与贮存按GB/T5305的规定。2
检验水平
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
