QB/T 4206-2011
基本信息
标准号： QB/T 4206-2011
中文名称：螺钉旋具头传动端和连接件
标准类别：其他行业标准
英文名称：Drive ends for hand- and machine-operated screwdriver bits and connecting parts
标准状态：现行
发布日期：2011-06-15
实施日期：2011-10-01
出版语种：简体中文
下载格式：.pdf .zip
下载大小：2228410
标准分类号
标准ICS号：机械制造>>手持工具>>25.140.30手动工具
中标分类号：机械>>工艺装备>>J47手工工具
关联标准
采标情况：ISO 1173: 2001，MOD
出版信息
出版社：中国轻工业出版社
页数：10页
标准价格：16.0
出版日期：2011-10-01
相关单位信息
起草单位：建德市斐凌工具有限公司、文登威力工具集团有限公司、上海市工具工业研究所
归口单位：全国工具五金标准化中心
发布部门：中华人民共和国工业和信息化部
标准简介
本标准规定了手用和机用螺钉旋具头传动端尺寸和连接件的产品分类、技术要求、试验方法、检验规则、包装、标志、运输与贮存。
本标准适用于手用和机用螺钉旋具头传动端和连接件。
标准图片预览
标准内容
ICS25.140.30
分类号：J47
备案号：32273-2011
中华人民共和国轻工行业标准
QB/T4206-2011
螺钉旋具头传动端和连接件
Drive ends for hand-and machine-operatedscrewdriverbitsandconnectingparts(IS0 1173:2001, Assembiy tools for screws and nuts—Drive ends for hand-and machine-operated screwdriver bits and connecting parts-Dimensions,torque testing,MOD)2011-06-15发布
中华人民共和国工业和信息化部首页
2011-10-01实施
QB/T4206-2011

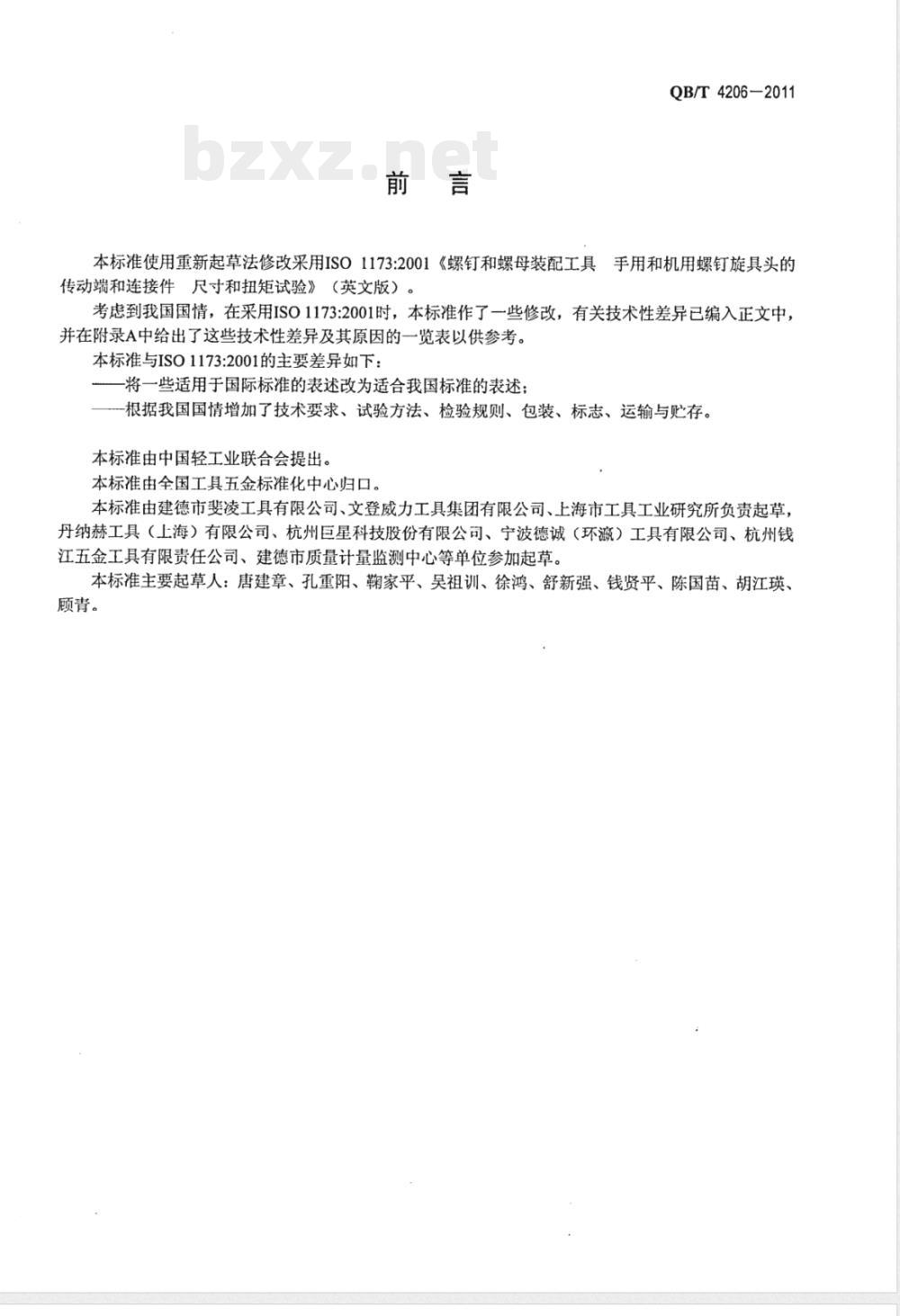

本标准使用重新起草法修改采用ISO1173:2001《螺钉和螺母装配工具手用和机用螺钉旋具头的传动端和连接件尺寸和扭矩试验》（英文版）。考虑到我国国情，在采用ISO1173:2001时，本标准作了一些修改，有关技术性差异已编入正文中，并在附录A中给出了这些技术性差异及其原因的一览表以供参考。本标准与ISO1173:2001的主要差异如下：将一些适用于国际标准的表述改为适合我国标准的表述：-根据我国国情增加了技术要求、试验方法、检验规则、包装、标志、运输与贮存。本标准由中国轻工业联合会提出。本标准由全国工具五金标准化中心归口。本标准由建德市斐凌工具有限公司、文登威力工具集团有限公司、上海市工具工业研究所负责起草，丹纳赫工具（上海）有限公司、杭州巨星科技股份有限公司、宁波德诚（环瀛）工具有限公司、杭州钱江五金工具有限责任公司、建德市质量计量监测中心等单位参加起草。本标准主要起草人：唐建章、孔重阳、鞠家平、吴祖训、徐鸿、舒新强、钱贤平、陈国苗、胡江瑛、顾青。

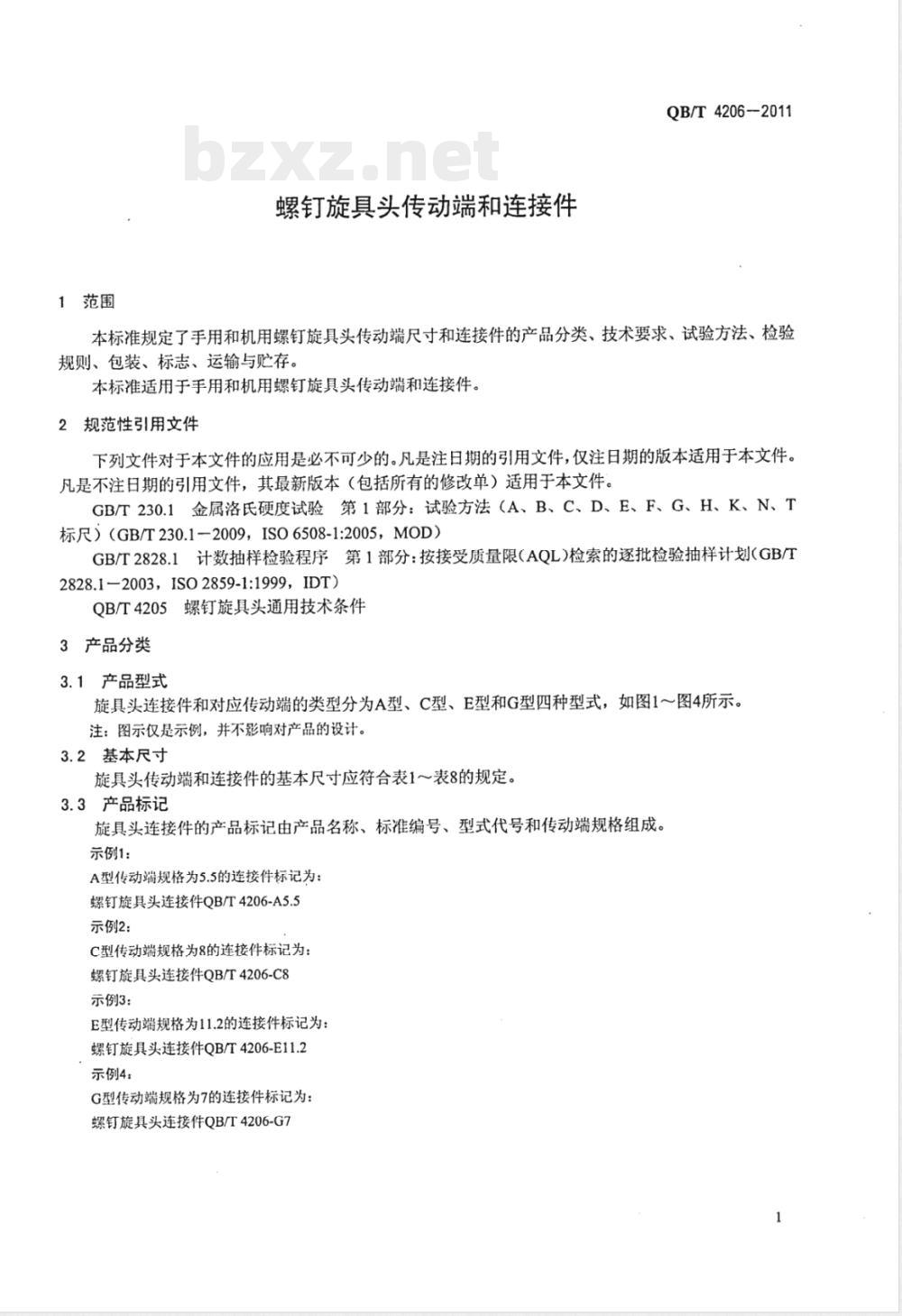

螺钉旋具头传动端和连接件
QB/T4206--2011
本标准规定了手用和机用螺钉旋具头传动端尺寸和连接件的产品分类、技术要求、试验方法、检验规则、包装、标志、运输与贮存。本标准适用于手用和机用螺钉旋具头传动端和连接件。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T 230.1金属洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺）（GB/T230.1-2009，ISO6508-1:2005，MOD）GB/T2828.1计数抽样检验程序第1部分：按接受质量限（AQL)检索的逐批检验抽样计划(GB/T2828.1-2003，ISO2859-1:1999，IDT)QB/T4205螺钉旋具头通用技术条件3产品分类
3.1产品型式
旋具头连接件和对应传动端的类型分为A型、C型、E型和G型四种型式，如图1～图4所示。注：图示仅是示例，并不影响对产品的设计。3.2基本尺寸
旋具头传动端和连接件的基本尺寸应符合表1～表8的规定。3.3产品标记
旋具头连接件的产品标记由产品名称、标准编号、型式代号和传动端规格组成。示例1：
A型传动端规格为5.5的连接件标记为：螺钉旋具头连接件QB/T4206-A5.5示例2：
C型传动端规格为8的连接件标记为：螺钉旋具头连接件QB/T4206-C8
示例3：
E型传动端规格为11.2的连接件标记为：螺钉旋具头连接件QB/T4206-E11.2示例4：
G型传动端规格为7的连接件标记为：螺钉旋具头连接件QB/T4206-G7
QB/T4206—2011

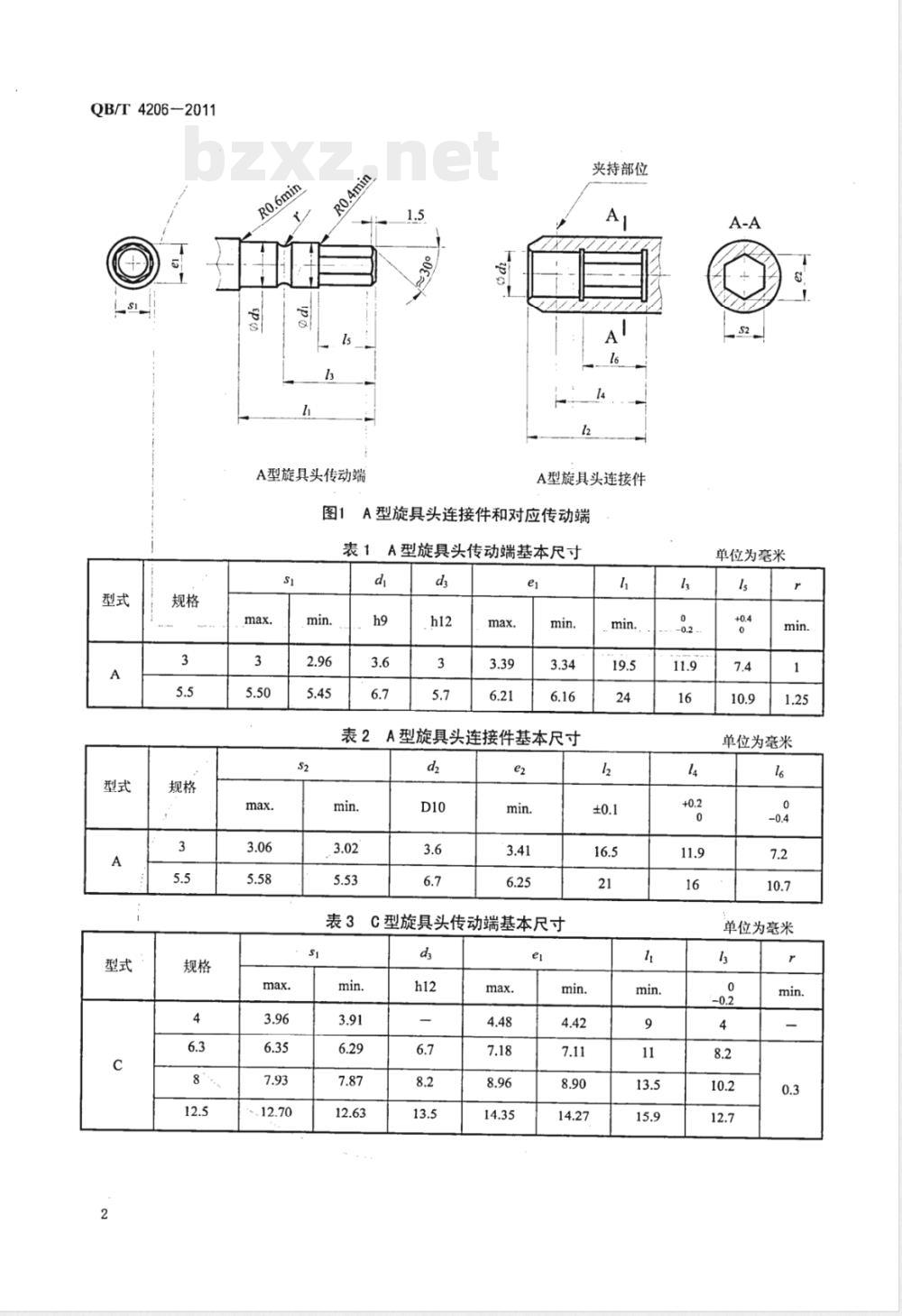

A型旋具头传动端
夹持部位
A型旋具头连接件
图1A型旋具头连接件和对应传动端表1A型旋具头传动端基本尺寸
表2A型旋具头连接件基本尺寸
表3C型旋具头传动端基本尺寸
单位为毫米
单位为毫米
单位为毫米
a.40°≤α≤60°
b.80°≤≤120°

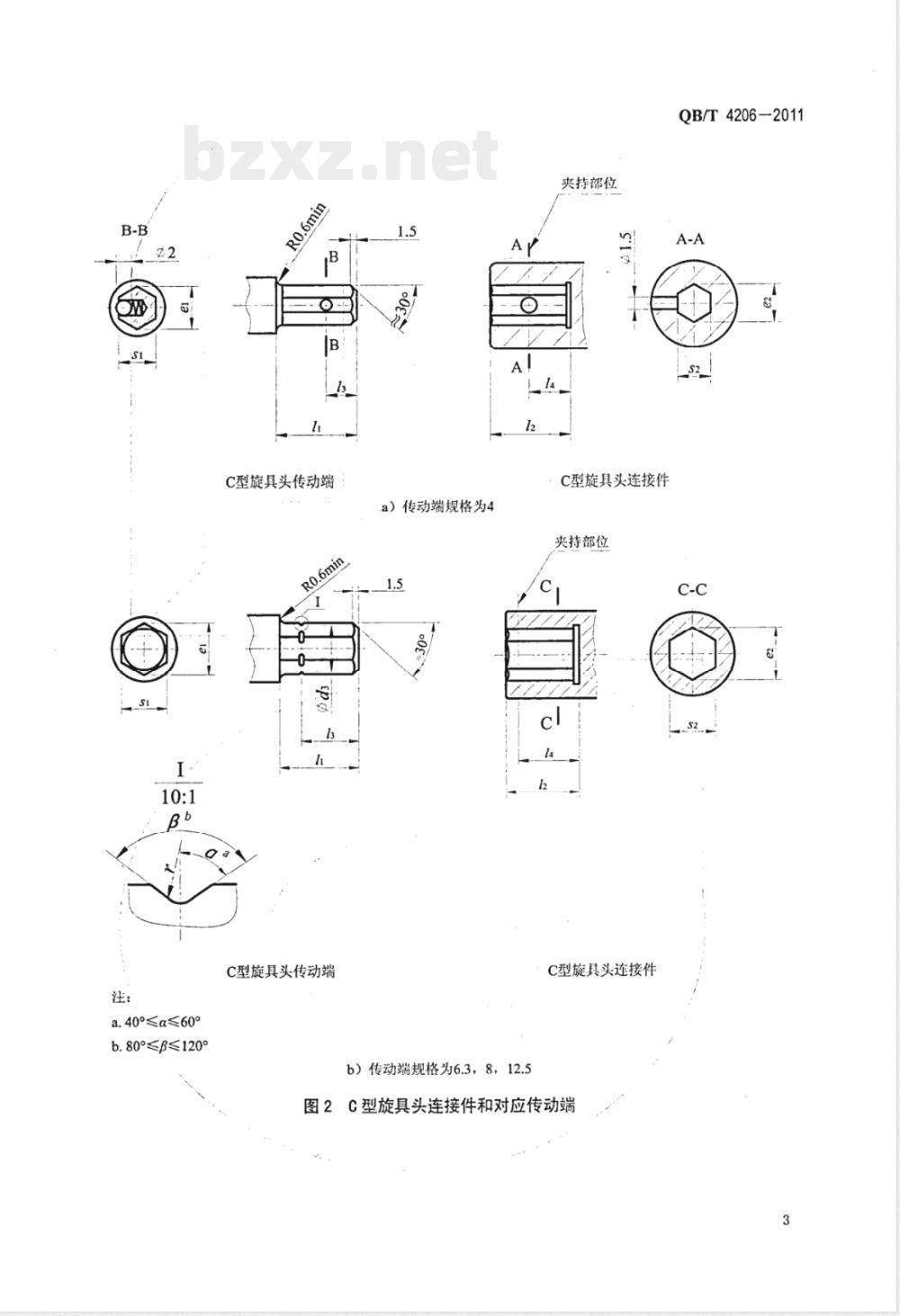

C型旋具头传动端
C型旋具头传动端
a）传动端规格为4
b）传动端规格为6.3，8，12.5
夹持部位
C型旋具头连接件
夹持部位
C型旋具头连接件
图2C型旋具头连接件和对应传动端QB/T 4206-2011
QB/T4206-2011
非优选尺寸。
“非优选尺寸。
E型旋具头连接件和对应传动端
表4C型旋具头连接件基本尺寸
表5E型旋具头传动端基本尺寸
表6E型旋具头连接件基本尺寸
夹持部位
单位为毫米
单位为毫米
单位为毫米
G型旋具头传动端
注：a槽深由试验决定。
夹持部位
G型旋具头连接件
图4G型旋具头连接件和对应传动端表7G型旋具头传动端基本尺寸
技术要求
G型旋具头连接件基本尺寸
QB/T4206-2011
单位为毫米
单位为毫米
4.1夹持功能
连接件应有对旋具头的夹持功能，用手力能方便地插入和拔出旋具头。在夹持状态下旋具头应不能自由落下。
4.2硬度
旋具头的连接件应整体热处理，硬度应不低于39HRC。4.3扭矩
旋具头连接件的最小试验扭矩应符合表9的规定。试验后连接件不应产生影响使用功能的变形。4.4其他技术要求
旋具头连接件的其他技术要求应符合QB/T4205的规定。5
QB/T4206-2011
表9旋具头连接件的最小试验扭矩规格/mm
注：扭矩值适用于硬度不低于HRC53的合金钢连接件。5
试验方法
5.1夹持功能试验
旋具头连接件的夹持功能用手感和目测检验。5.2硬度试验
旋具头连接件的硬度按GB/T230.1的方法试验。5.3扭矩试验
扭矩/N·m
旋具头连接件扭矩试验的夹具和传动端试件硬度应不小于62HRC，试验时试件应完全插入连接件内，然后缓慢加载至表9规定的最小试验扭矩。5.4其他试验方法
旋具头连接件的其他试验方法按照QB/T4205的规定。6检验规则
6.1旋具头连接件夹持功能的交收检验按GB/T2828.1规定的二次抽样方案进行，不合格分类为C、接收质量限（AQL）为6.5、检验水平为I。6.2旋具头连接件的其他检验规则按QB/T4205的规定。7包装、标志、运输、购存
旋具头连接件的包装、标志、运输与贮存按QB/T4205的规定。6
附录A
（资料性附录）
本标准与1S01173:2001技术性差异及其原因表A.1给出了本标准与ISO1173:2001技术性差异及其原因的一览表。表A.1本标准与1S01173:2001技术性差异及其原因本标准章条编号
技术性差异
引用了QB/T4205《螺钉旋具头通用技术条件》将旋具头连接件代号与对应传动端的类型的代号统一增加了连接件对旋具头的夹持功能的要求规定了连接件的硬度应不低于39HRC对其他技术要求作了规定
对夹持功能和其他试验方法作了规定对检验规则作了规定
对包装、标志、运输与贮存作了规定QB/T4206-2011
以适合我国国情和产品现状
以适合我国国情
以适合我国产品现状
以适合我国产品现状
以适合我国产品现状
以适合我国产品现有的检测方法以适合我国产品现有的检验规则以适合我国国情
QB/T 4206-2011
中华人民共和国
轻工行业标准
螺钉旋具头传动端和连接件
QB/T4206-2011
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：(010)65241695
网址：http://www.chlip.com.cn/E-mail: [email protected]
轻工业标准化编辑出版委员会编辑地址：北京西城区月坛北小街6号邮政编码：100037
电话：（010）68049923
版权所有
侵权必究bzxZ.net
书号：155019·3573
印数：1-200册
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
