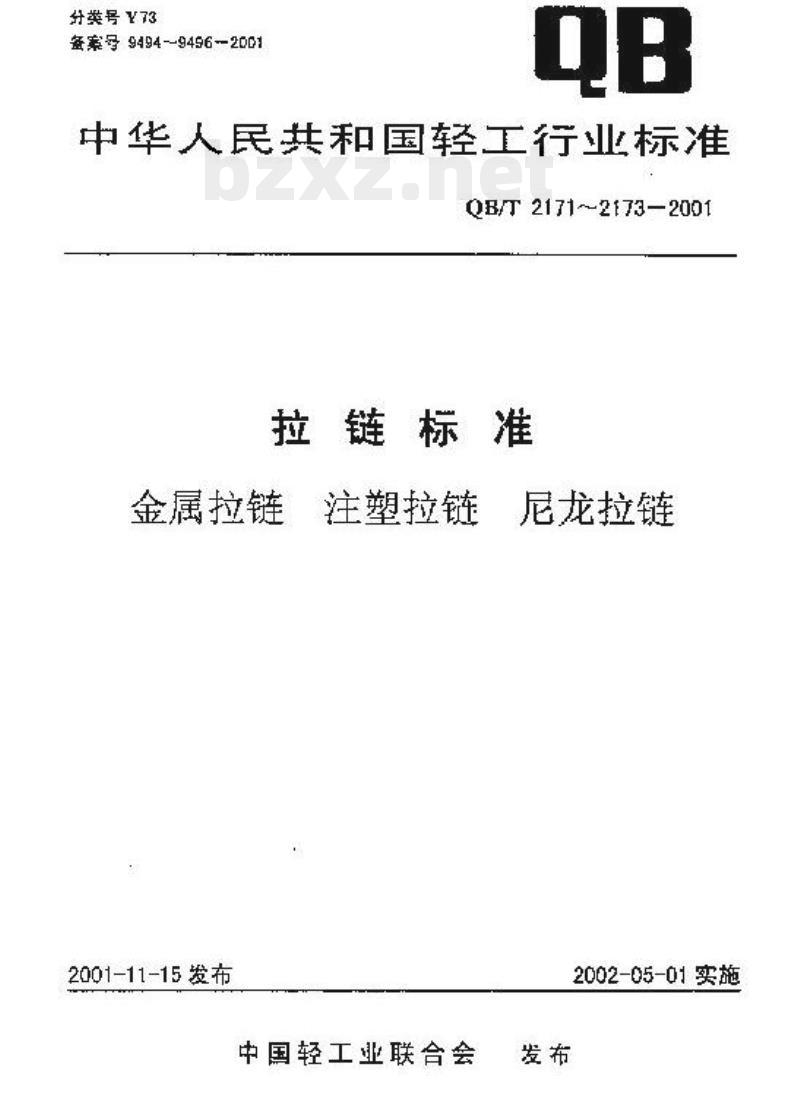

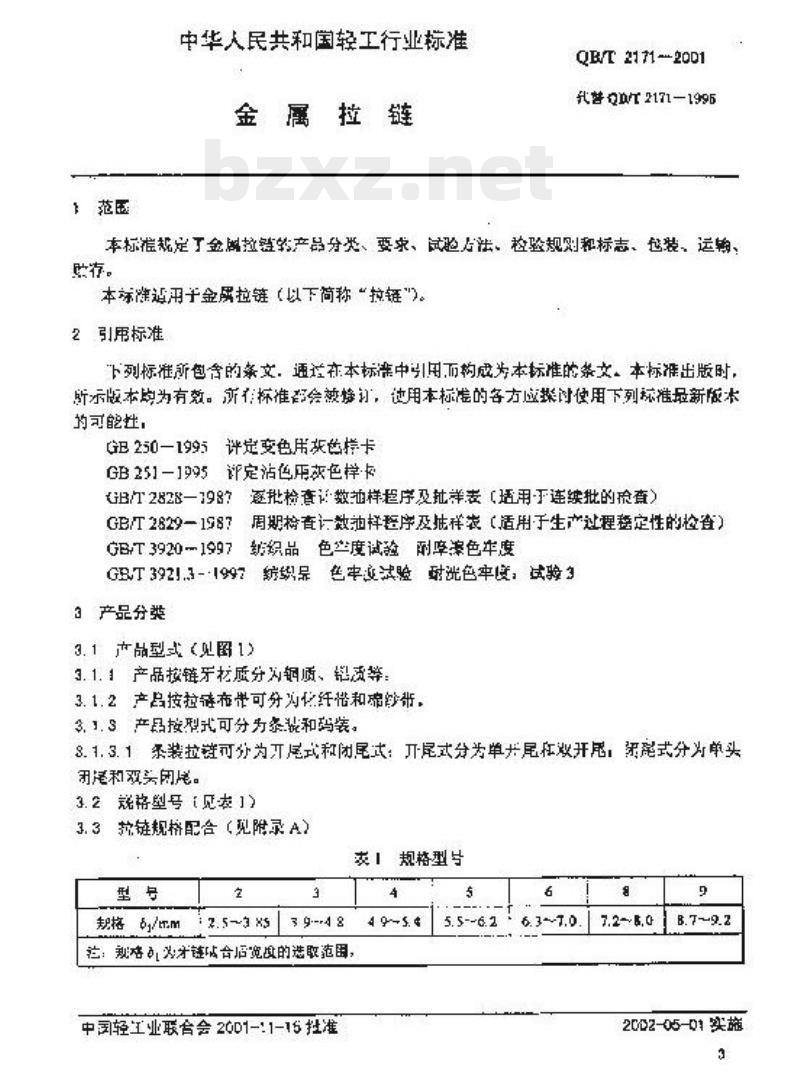

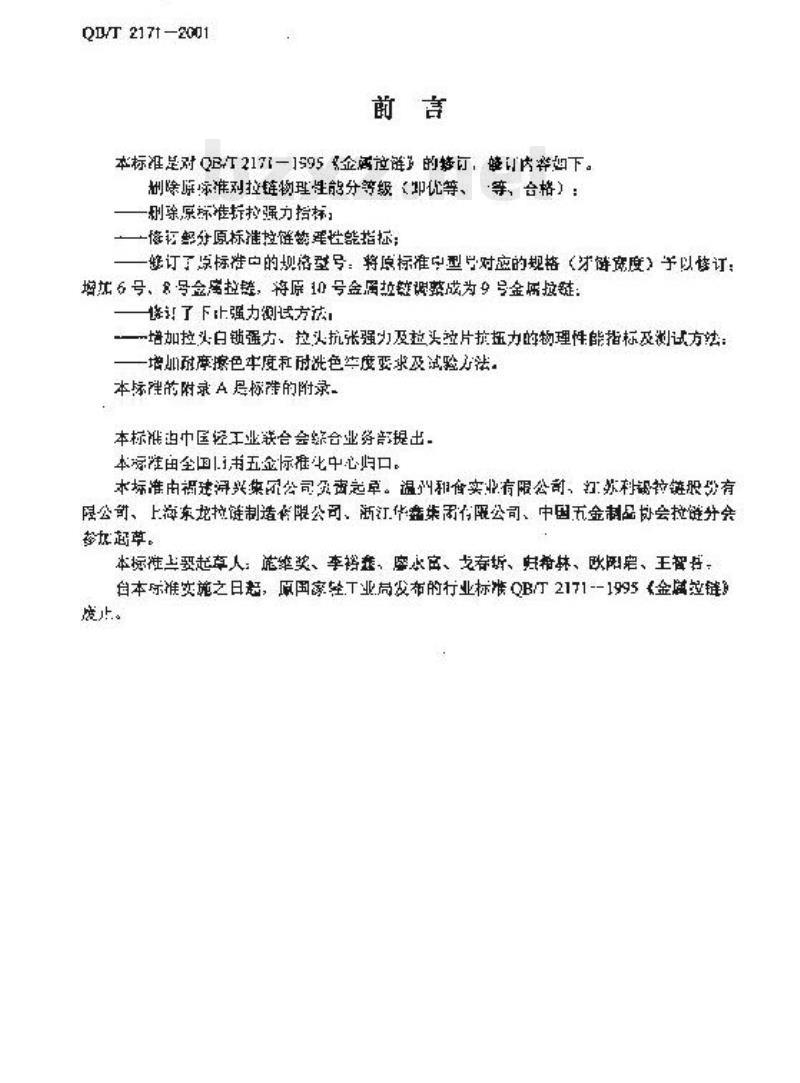

中华人民共和国轻工行业标准 QB/T 2171-2001 金属拉链 2001-11-15 发布 2002-05-01 实施 前言 本标准是对 QB/T 2171-1995《金属拉链》的修订，主要修订内容包括： 1. 重新规定了拉链物理性能的分级（优等、良等、合格）；修订了原标准中拉链强力指标； 2. 修订了原标准中的规格型号：将原标准中对应的规格（牙链尺寸）予以修订，增加了6号、8号金属拉链；将原10号金属拉链调整为9号金属拉链； 3. 增加了拉头与拉片的抗拉强力、拉头与拉片的抗张强力的物理性能指标及测试方法；增加了耐摩擦色度和耐洗色度的要求及试验方法。 本标准附录A是本标准的附录。 本标准由中国轻工业联合会综合业务部提出，由全国五金标准化中心归口。本标准由福建得兴集家公司、温州和备实业有限公司、江弥利锅粒链职沙有限公创、上海东龙拉链制造服公司、断汀华集雨行限公司、中国五金制协会拉链分会等单位起草。 本标准起草人：施竿奖、李裕鑫、摩水审、戈存折、归希林、欧阳鬼、王智存等。 1 范围 本标准规定了金属拉链（以下简称“拉链”）的产品分类、要求、试验方法、检验规则、标志、包装、运输和储存。 本标准适用于金属拉链。 2 引用标准 下列标准所包含的条文，通常在本标准中引用而构成本标准的条文，本标准出版时，所示版本的为有效。标准被修订，使用本标准的各方应考虑使用下列标准最新版本的可能性。 GB 250-1995 评定变色用色卡 GB/T 251-1995 评定染色灰色样长 GB/T 2828-1988 逐批检查检数及批量表（用于连续批次的检查） GB/T 2829-1987 周期检验计数抽样程序及抽样表（适用于生产过程定性的控制） GB/T 3920-1997 织物色牢度试验 耐磨色牢度 GB/T 3921.3-1997 纺织品色牢度试验 对洗色牢度试验 3 产品分类 3.1 产品型式 3.1.1 产品按链牙材质分为钢质、铜质等。 3.1.2 产品按拉链布带分为化纤带和棉质带。 3.1.3 产品按型式可分为条装和码装。 3.1.3.1 条装拉链可分为开尾式和闭尾式；闭尾式分为单头闭尾和双头闭尾；开尾式分为单头开尾和双头开尾。 3.2 规格型号 型号与规格（mm）对应关系如下： 2号：2~3 3号：3~4 4号：4~5 5号：5~6 6号：6~7 8号：7.2~8.0 9号：8.79~9.2 3.3 拉链规格配合（见附录A） 3.4 尺寸参数 型号3、4、5、6、9的拉链长度及带宽等参数详见表2（此处为原文数据）。 4 要求 4.1 拉链的主要物理性能（见表3） 拉链的主要性能指标包括：拉链强力、拉合轻滑度、上止强力、下止强力、拉力（包括双头拉链）、拉头抗张强力、拉头抗拉强力、拉头抗拉力、拉片抗拉强力、拉片抗张强力等。 4.2 拉链质量要求 4.2.1 拉链装合时应平整、光滑、平顺、咬合良好。 4.2.2 拉链的平直度（见表4）。 4.2.3 整条拉链及其部件齐全，链齿整齐，不得有缺损、断齿。 4.2.4 拉链下止无明显歪斜，拉开拉合时不得有拉头卡位上止、下止的现象。 4.2.5 开尾拉链（包括双开尾拉链）插拔、启动灵活；加强胶带与布带粘合牢固、整齐。 4.2.6 拉头电镀层均匀、光洁，无气泡、掉皮等缺陷，型腔平整光滑；拉片应翻动灵活，商标清晰。 4.2.7 拉链尺寸参数按3.4规定。 4.2.8 带单色布带中若有色差，应符合GB 251-1995规定。 4.2.9 色牢度： 4.2.9.1 耐摩擦色牢度应符合GB 251-1995中3级-4级的规定。 4.2.9.2 洗色牢度应符合GB 250-1995中3级-4级的规定。 4.2.10 码装链带每米长度内头数不得超过3个。 4.2.11 对拉链或其他组件不含禁用物质。 5 试验方法 5.1 拉链强力测试方法 5.1.1 测试设备及夹具 5.1.1.1 测试设备：材料拉力试验机。 5.1.1.2 测试力：2000N。 5.1.1.3 测试速度：(300±10) mm/min。 5.1.1.4 测试设备精度：±0.5% F.S.。 5.1.1.5 夹具要求：宽度25mm，夹角60°，节距1.5mm，齿顶宽0.2mm。两片咬合紧密，内齿高0.5mm。 5.1.2 测试方法：取长度约为75mm的拉链样本，装在试验机中，确保链牙与夹具口部位对齐靠紧。启动测试仪，测试至脱牙或带破损为止，此时显示的数值即为拉链强力值。 5.2 滑动轻滑度测试方法 5.2.1 测试设备及夹具 5.2.1.1 测试设备由传感器、夹具、传动和显示系统等组成。 5.2.1.2 测试范围：≤20N。 5.2.1.3 测试速度：1200mm/min~1300mm/min。 5.2.1.4 测试设备精度：±0.5% F.S.。 5.2.2 测试方法：取成品拉链200mm长度，重复拉动三次，然后在开合状态下在工作台上进行测试，记录最大拉力值即为滑动轻滑度。 5.3 上止强力测试方法 5.3.1 测试设备同5.1.1.1。 5.3.1.2 测试速度：0.5 cm/s。 5.3.2 测试方法：取长度约为50mm的拉链，将拉头安装在夹具中，进行测试至拉链破损为止，此时显示的力值即为上止强力。 5.4 下止强力测试方法 5.4.1 测试设备同5.1.1.1。 5.4.1.2 测试速度：0.5 cm/s。 5.4.2 测试方法：取长度约为50mm的拉链样本进行测试。
