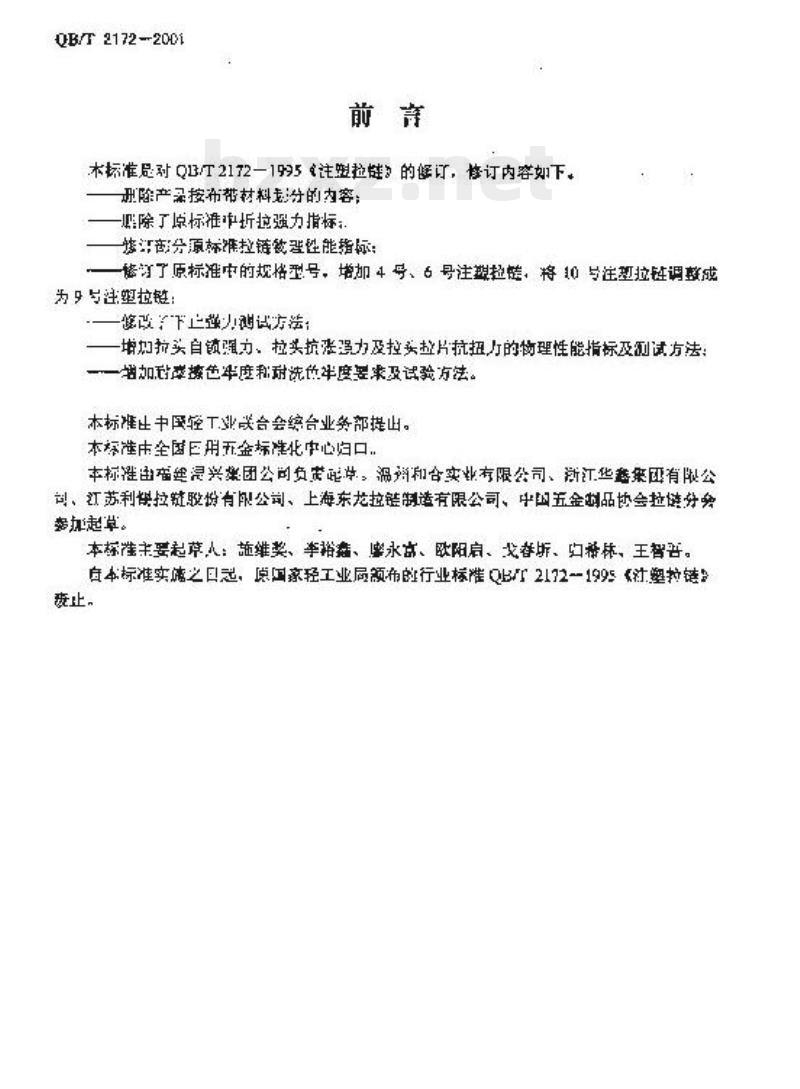

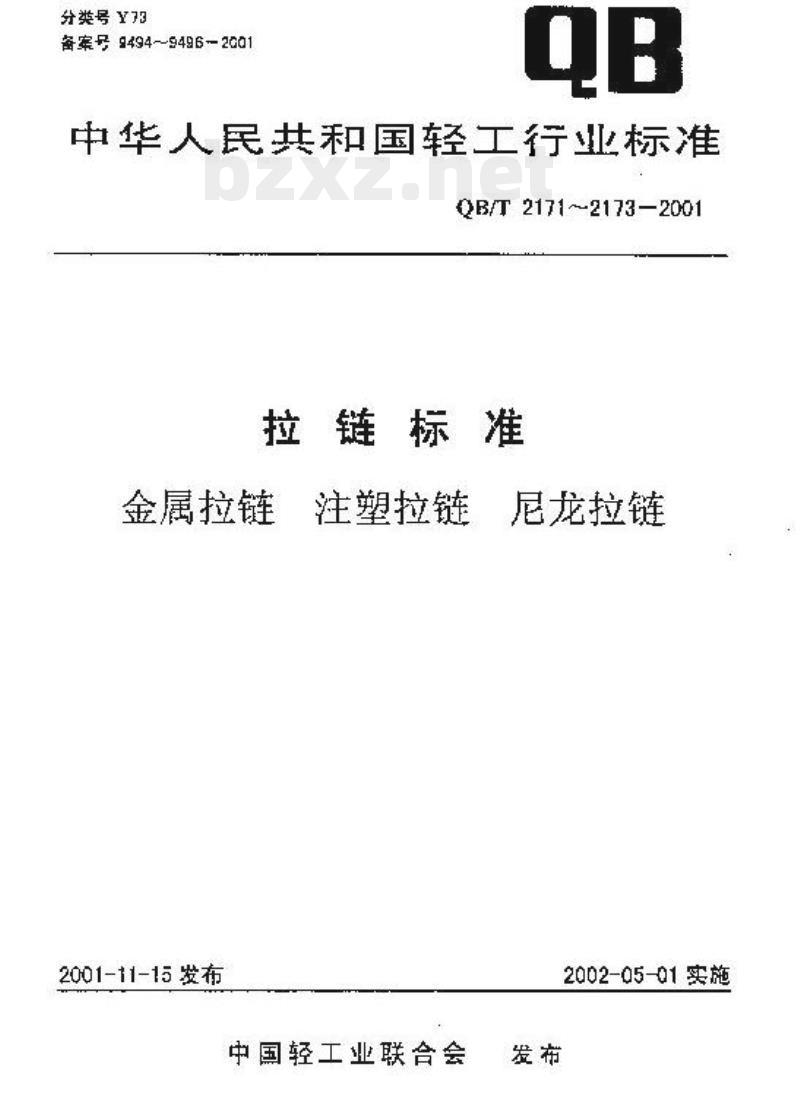

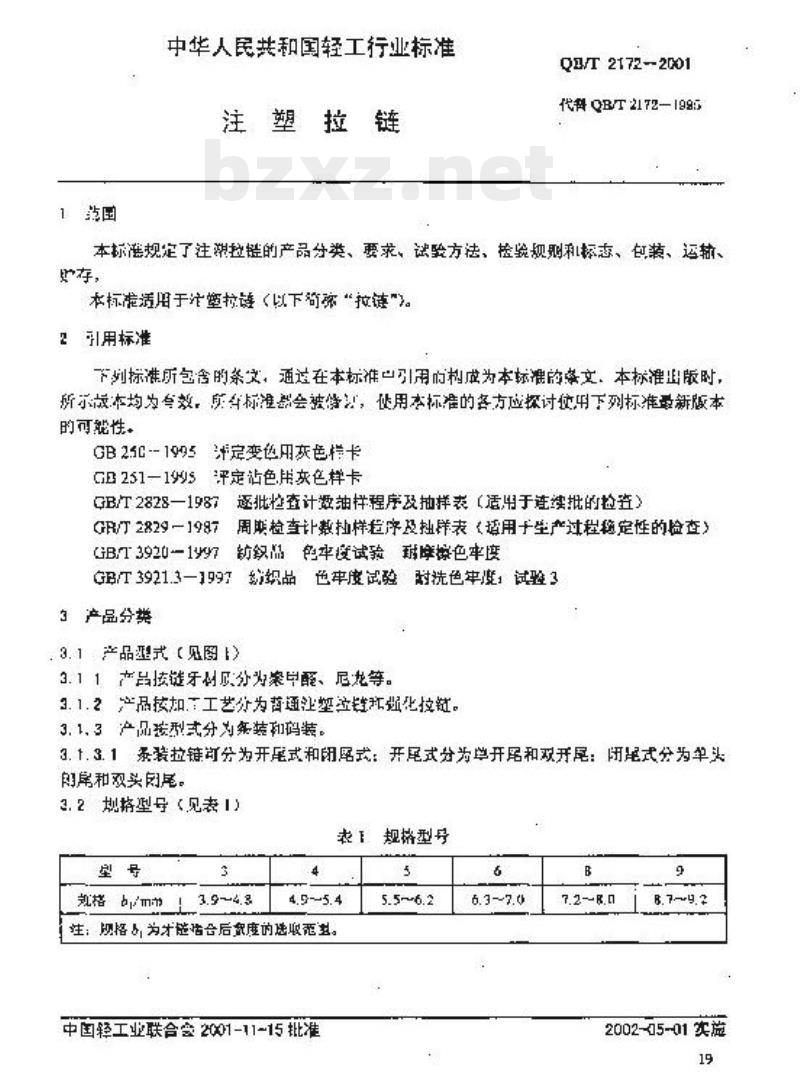

中华人民共和国轻工行业标准 QB/T 2172-2001 注塑拉链 本标准是对QB/T 2172-1995《注塑拉链》的修订，修订内容如下： 1. 修订了原标准中的规格型号，增加了4号、6号注塑拉链，并将10号注塑拉链调整为9号注塑拉链； 2. 改进了强力测试方法； 3. 增加了拉头自锁强力、拉头抗拽强力及拉头拉片抗扭力的物理性能指标及测试方法； 4. 增加了色牢度和对色偏差及试验方法。 本标准由中国轻工业联合会综合业务部提出，全国计量质量标准化中心归口，温州和合实业有限公司、新江华鑫策团体有限公司、江苏利燃控链股份有限公司、上海东龙拉链制造有限公司、中国五金制品协会拉链分会等单位联合起草。 主要起草人：施维奖、裕鑫、廖永高、欧阳启、交春、凸希林、王智吾。 本标准自发布之日起，原国家轻工业局发布的行业标准QB/T 2172-1995《注塑拉链》废止。 1. 范围 本标准规定了注塑拉链的产品分类、要求、试验方法、检验规则、标志、包装、运输及贮存。 本标准适用于注塑拉链。 2. 引用标准 下列标准所包含的条文，连同本标准中的附录，适用于本标准各章所引用的内容。在使用本标准时，所引用的下列标准最新版本均为适用，用户应探讨使用下列标准最新版本的可能性。 GB 250-1995 色卡 GB 251-1995 灰卡 GB/T 2828-1987 逐批检验程序及抽样表（适用于连续批的拉链） GB/T 2829-1987 生产过程检验程序及抽样表（适用于生产过程检验） GB/T 3928-1997 织物色牢度试验方法 GB/T 3921.3-1997 织物色牢度试验方法 3. 产品分类 3.1 产品型式 3.1.1 材质按成分分为聚酯、尼龙等。 3.1.2 产品按工艺分为注塑拉链和金属拉链。 3.1.3 产品按型式分为开式和闭式。 3.1.3.1 开式拉链可分为开尾式和闭尾式： - 开尾式分为单开尾和双开尾； - 闭尾式分为单头闭尾和双头闭尾。 3.2 规格型号 型号 | 齿间距 (mm) 3 | 3.9 ~ 4.3 4 | 4.9 ~ 5.4 5 | 5.5 ~ 6.2 6 | 6.3 ~ 7.0 8 | 7.2 ~ 8.8 9 | 8.7 ~ 9.2 3.3 尺寸参数 型号 | 链带长度 (mm) | 链带宽度 (mm) | 允许偏差 3 | 2315 (范围 >315~630) | 2.0 ~ 12.0 | ±3 4 | 315 ~ 630 | 3.0 ~ 5.0 | ±5 5 | 315 ~ 630 | 5.0 ~ 8.0 | ±6 6 | 315 ~ 630 | 6.0 ~ 10.0 | ±4 8 | 315 ~ 630 | 8.0 ~ 12.0 | ±5 9 | 315 ~ 630 | 12.0 ~ 15.0 | ±7 4. 拉链的物理性能 4.1 物理性能指标 项目 | 3号 | 4号 | 5号 | 6号 | 8号 | 9号 拉强力 (N) | 220 | 250 | 300 | 350 | 400 | 500 拉合轻滑度 (N) | 40 | 50 | 60 | 70 | 80 | 100 上止强力 (N) | 30 | 40 | 60 | 80 | 100 | 120 下止强力 (N) | 60 | 60 | 80 | 100 | 120 | 150 拉片结合力 (N) | 30 | 45 | 45 | 60 | 70 | 90 4.2 表面质量 4.2.1 拉链平整度应平整，不得有褶皱。 4.2.2 拉链的直线度与平整度应符合标准要求。 4.2.3 拉链应部件齐全，链带应整齐，不得有缺牙、坏牙。 4.2.4 拉链下上端无明显斜纹，开合拉链时不得存在拉头卡顿、上下止卡顿现象。 4.2.5 开尾拉链（包括双开尾拉链）插拨、启动灵活。 4.2.6 拉头表面应色泽鲜艳、光亮均匀、无气泡、无掉皮等缺陷。 4.2.7 拉链尺寸参数应符合3.3规定。 4.2.8 链带色泽应鲜艳，同批次色差应符合GB 250-1995规定。 4.2.9 色牢度： 4.2.9.1 耐摩擦色牢度应符合GB 251-1995 3~4级规定。 4.2.9.2 耐水洗色牢度应符合GB 250-1995 3~4级规定。 5. 试验方法 5.1 平拉强力测试方法 5.1.1 测试设备及夹具 5.1.1.1 测试设备：拉力试验机。 5.1.1.2 测试范围：2000N。 5.1.1.3 测试速度：(300±10) mm/min。 5.1.1.4 测试设备精度：±0.5%FS。 5.1.2 测试方法及步骤 将拉链样本装在夹具中，确保齿面与夹具对齐，启动测试直至脱牙或带损为止，显示的数值即为平拉强力值。 5.2 拉合轻滑度测试方法 5.2.1 测试设备及夹具 5.2.1.1 测试设备由传感器、传动和显示系统组成。 5.2.1.2 测试范围：20N。 5.2.1.3 测试速度：1200~1300 mm/min。 5.2.1.4 测试设备精度：±0.5%FS。 5.2.2 测试方法及步骤 取成品拉链样本，在固定夹具中往复按动，记录最大拉力值。 5.3 上止强力测试方法 5.3.1 测试设备及夹具 5.3.1.1 测试设备同5.1.1.1。 5.3.1.2 测试速度同5.1.1.3。 5.3.2 测试方法及步骤 取长度大于50mm的带拉头和上止拉链样本段，测试至被损为止，显示的强力值即为上止强力。 5.4 下止强力测试方法 5.4.1 测试设备及夹具 5.4.1.1 测试设备同5.1.1.1。 5.4.1.2 测试速度同5.1.1.3。 5.4.2 测试方法及步骤 取长度约50mm带拉头的样本进行测试。
