QB/T 4208-2011
基本信息
标准号： QB/T 4208-2011
中文名称：十字槽螺钉旋具头
标准类别：其他行业标准
英文名称：Screwdriver bits for cross-recessed head screws
标准状态：现行
发布日期：2011-06-15
实施日期：2011-10-01
出版语种：简体中文
下载格式：.pdf .zip
下载大小：1368869
标准分类号
标准ICS号：机械制造>>手持工具>>25.140.30手动工具
中标分类号：机械>>工艺装备>>J47手工工具
关联标准
采标情况：ISO 2351-2: 2002，MOD
出版信息
出版社：中国轻工业出版社
标准价格：14.0
出版日期：2011-10-01
相关单位信息
起草单位：建德市斐凌工具有限公司、建德市旋具有限公司、上海市工具工业研究所等
归口单位：全国工具五金标准化中心
发布部门：中华人民共和国工业和信息化部
标准简介
本标准规定了机用十字槽螺钉旋具头的产品分类、技术要求、试验方法、检验规则、包装、标志、运输与贮存。
本标准适用于机用十字槽螺钉旋具头。
标准图片预览
标准内容
ICS 25.140.30
分类号：J47
备案号：32275-2011

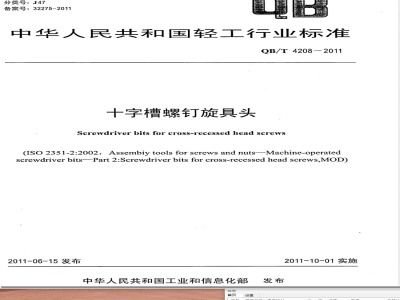

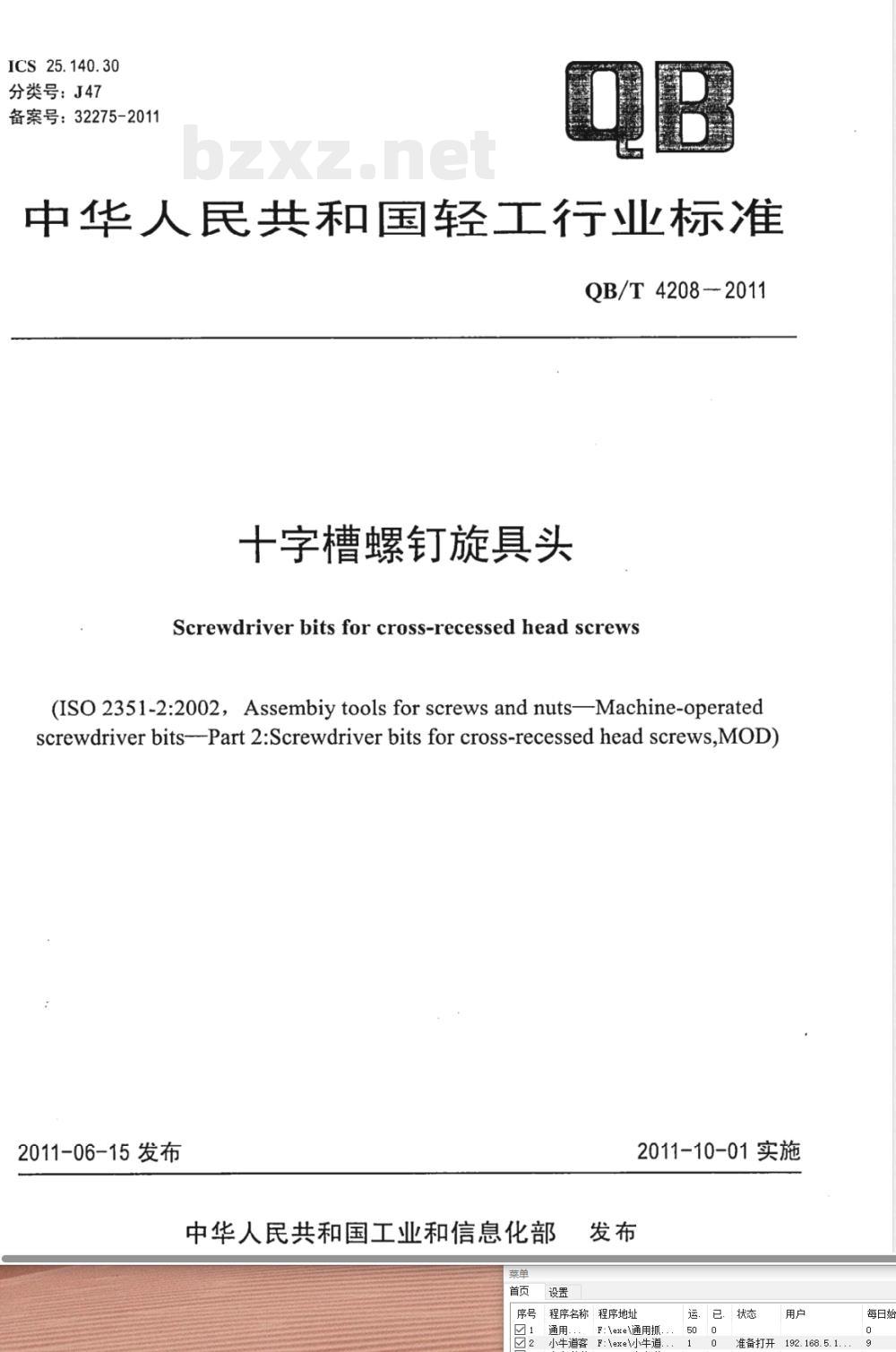

中华人民共和国轻工行业标准
QB/T4208-2011
十字槽螺钉旋具头
Screwdriverbitsforcross-recessedheadscrews(ISO 2351-2:2002, Assembiy tools for screws and nuts—Machine-operatedscrewdriver bits---Part 2:Screwdriver bits for cross-recessed head screws,MOD)2011-06-15发布
中华人民共和国工业和信息化部荣单
2011-10-01实施
程序名称程序地址
F:Aexet通用抓
准备打开192.168.5.1..
每日始
QB/T4208-2011

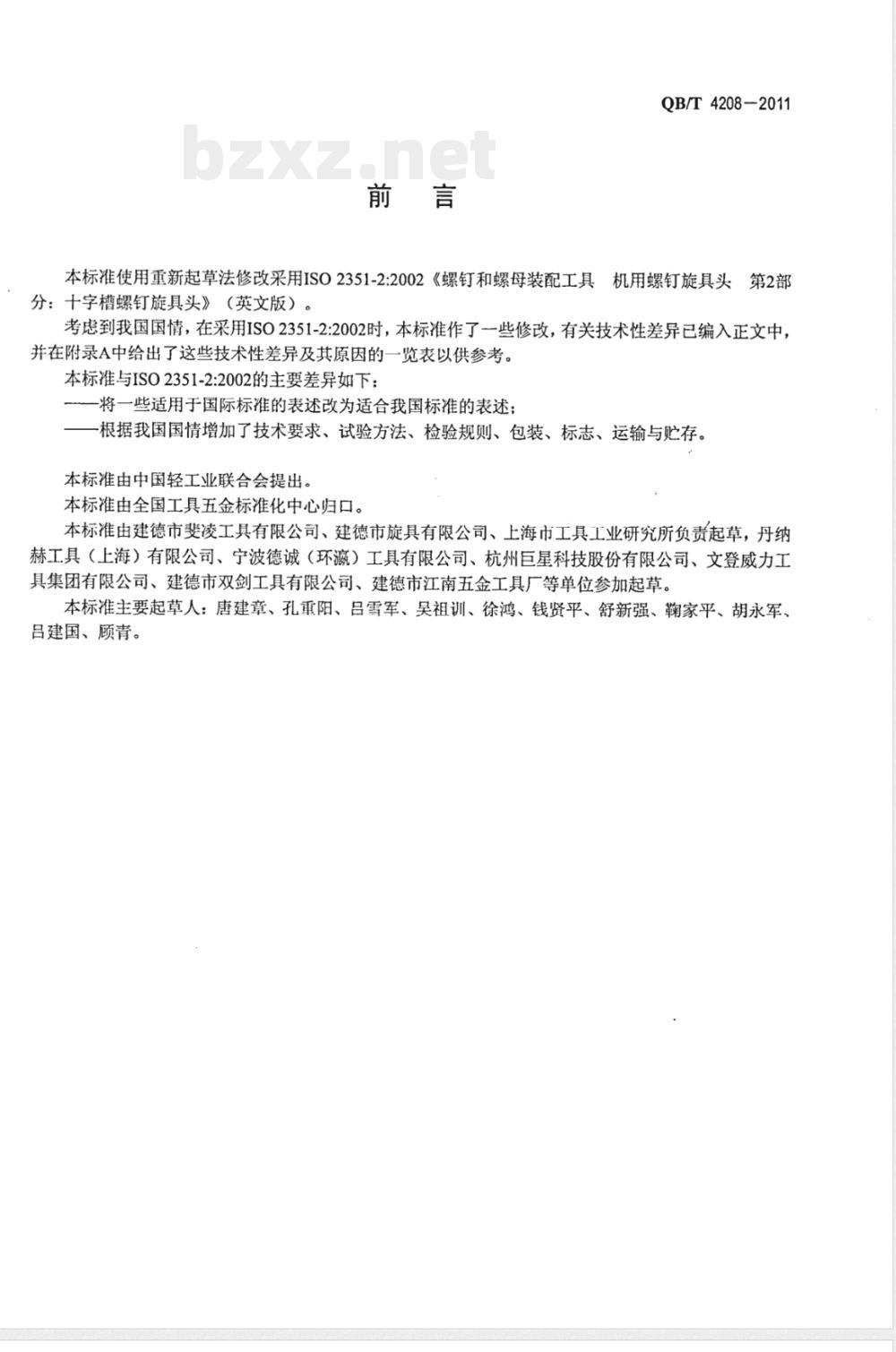

本标准使用重新起草法修改采用ISO2351-2:2002《螺钉和螺母装配工具机用螺钉旋具头第2部分：十字槽螺钉旋具头》（英文版）。考虑到我国国情，在采用ISO2351-2:2002时，本标准作了一些修改，有关技术性差异已编入正文中，并在附录A中给出了这些技术性差异及其原因的一览表以供参考。本标准与ISO2351-2:2002的主要差异如下：将一些适用于国际标准的表述改为适合我国标准的表述；一根据我国国情增加了技术要求、试验方法、检验规则、包装、标志、运输与贮存。本标准由中国轻工业联合会提出。本标准由全国工具五金标准化中心归口。本标准由建德市斐凌工具有限公司、建德市旋具有限公司、上海市工具工业研究所负责起草，丹纳赫工具（上海）有限公司、宁波德诚（环瀛）工具有限公司、杭州巨星科技股份有限公司、文登威力工具集团有限公司、建德市双剑工具有限公司、建德市江南五金工具厂等单位参加起草。本标准主要起草人：唐建章、孔重阳、吕雪军、吴祖训、徐鸿、钱贤平、舒新强、鞠家平、胡永军、吕建国、顾青。

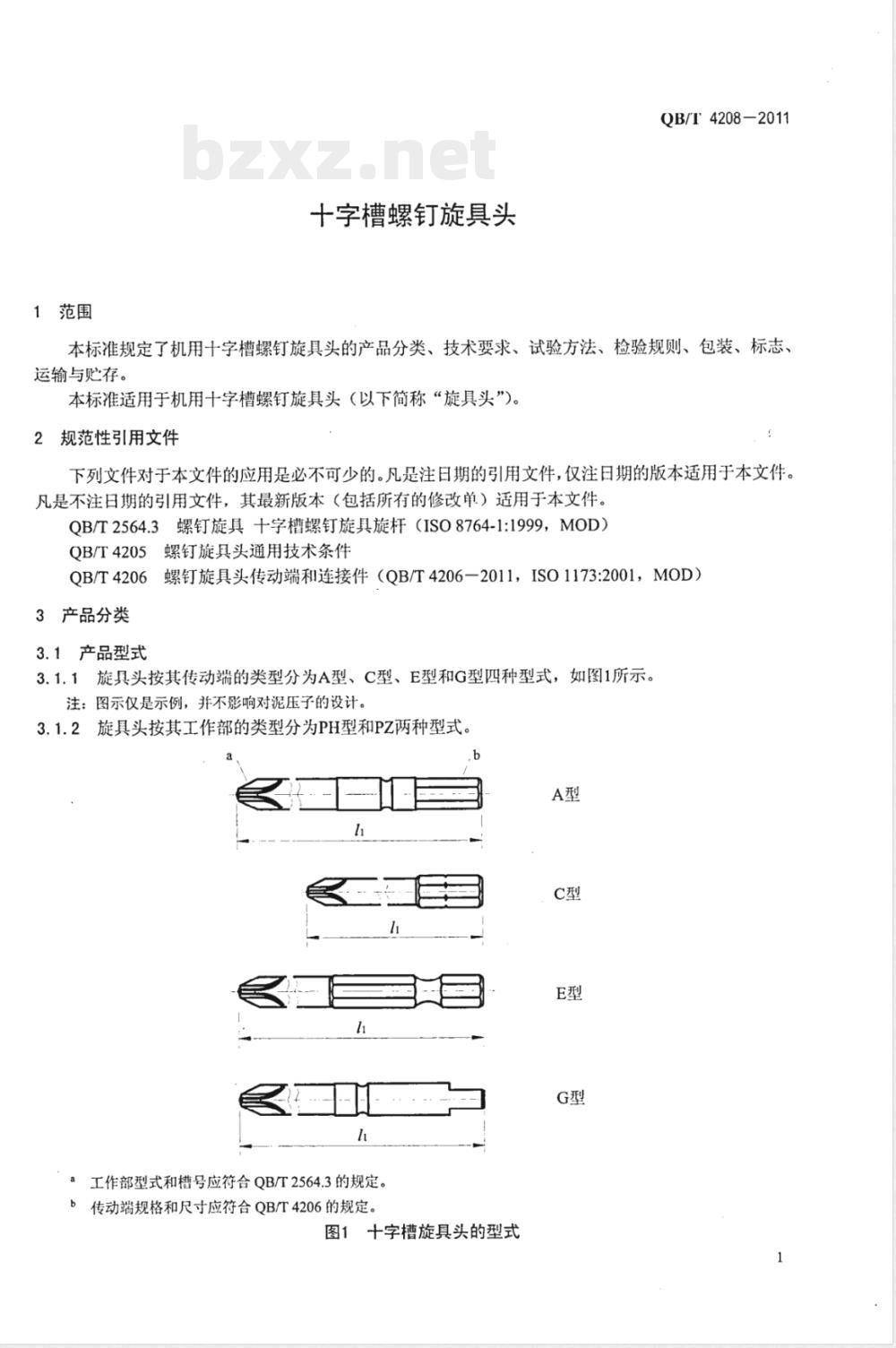

十字槽螺钉旋具头
QB/T4208-2011
本标准规定了机用十字槽螺钉旋具头的产品分类、技术要求、试验方法、检验规则、包装、标志、运输与贮存。
本标准适用于机用十字槽螺钉旋具头（以下简称“旋具头”)。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。QB/T2564.3螺钉旋具十字槽螺钉旋具旋杆（ISO8764-1:1999，MOD）QB/T4205螺钉旋具头通用技术条件QB/T4206螺钉旋具头传动端和连接件（QB/T4206-2011，ISO1173:2001，MOD）3产品分类
3.1产品型式
3.1.1旋具头按其传动端的类型分为A型、C型、E型和G型四种型式，如图1所示。注：图示仅是示例，并不影响对泥压子的设计。旋具头按其工作部的类型分为PH型和PZ两种型式。3.1.2
工作部型式和槽号应符合QB/T2564.3的规定。传动端规格和尺寸应符合QB/T4206的规定。图1十字槽旋具头的型式
QB/T4208—2011bzxZ.net
3.2基本尺寸
3.2.1旋具头型式和传动端规格与工作部槽号的组配应符合表1的规定。3.2.2
旋具头工作部基本尺寸应符合QB/T2564.3的规定。表1旋具头型式和传动端规格与工作部槽号的组配旋具头型式和传动端规格
工作部
3.3产品标记
单位为毫米
旋具头的产品标记由产品名称、标准编号、型式代号、传动端规格、工作部型式和槽号组成。示例1：
A型传动端规格为5.5，.槽号为2号的PH型旋具头的标记为：十字槽螺钉旋具头QB/T4208-A5.5PH2示例2：
E型传动端规格为11.2，槽号为2号的PZ型旋具头的标记为：十字槽螺钉旋具头QB/T4208一E11.2PZ24
技术要求
4.1硬度
旋具头的整体硬度应不低于58HRC。4.2扭矩
旋具头的扭矩应符合QB/T2564.3中旋杆的最小试验扭矩M机用的规定。4.3其他技术要求
旋具头的其他技术要求应符合OB/T4205的规定。5
试验方法
旋具头的试验方法按QB/T4205的规定。6检验规则
旋具头的检验规则按QB/T4205的规定。包装、标志、运输、购存
旋具头的包装、标志、运输与贮存按GB/T5305的规定。2
附录A
（资料性附录）
本标准与1S02351-2:2002技术性差异及其原因表A.1给出了本标准与ISO2351-2:2002技术性差异及其原因的一览表。表A.1本标准与1S02351-2:2002技术性差异及其原因本标准章条编号
技术性差异
引用了QB/T2564.3《螺钉旋具十字槽螺钉旋具旋杆》，该标准修改采用ISO8764-1《螺钉和螺母装配工具十字槽螺钉旋具第1部分：旋杆头部》。以及引用了QB/T4205《螺钉旋具头通用技术条件》和QB/T4206《螺钉旋具头传动端和连接件》
对其他技术要求作了规定
对试验方法作了规定
对检验规则作了规定
对包装、标志、运输与贮存作了规定QB/T4208—2011
以适合我国国情和产品现状
以适合我国国情和产品现状
以适合我国产品现有的检测方法以适合我国产品现有的检验规则以适合我国国情
QB/T 4208-2011
中华人民共和国
轻工行业标准
十字槽螺钉旋具头
QB/T4208-2011
中国轻工业出版社出版发行
地址：北京东长安街6号
邮政编码：100740
发行电话：（010)65241695
网址：http:/www.chlip.com.cn/E-mail: club@chlip.com.cn
轻工业标准化编辑出版委员会编辑地址：北京西城区月坛北小街6号邮政编码：100037
电话：（010）68049923
版权所有侵权必究
书号：155019·3575
印数：1-200册
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
