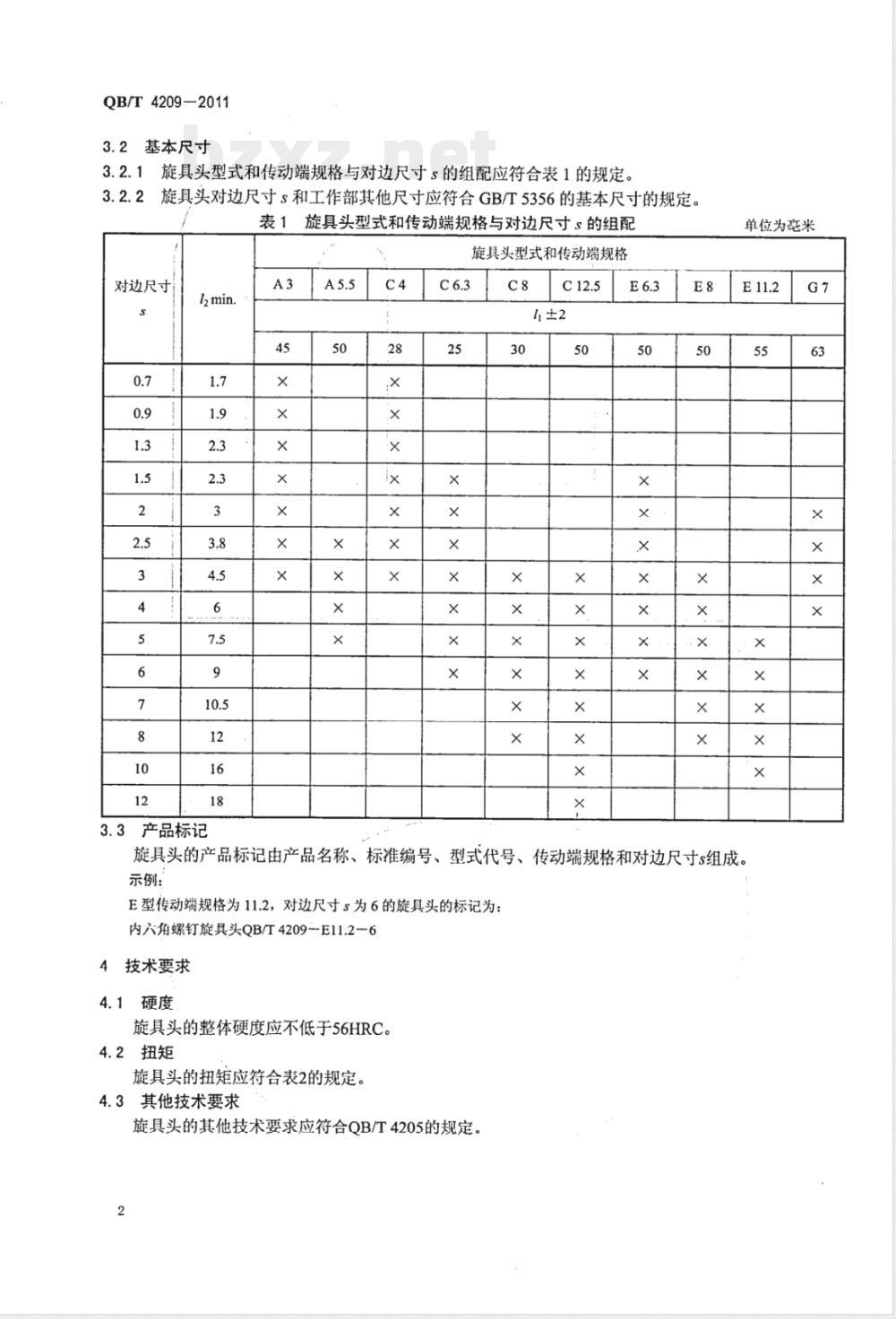

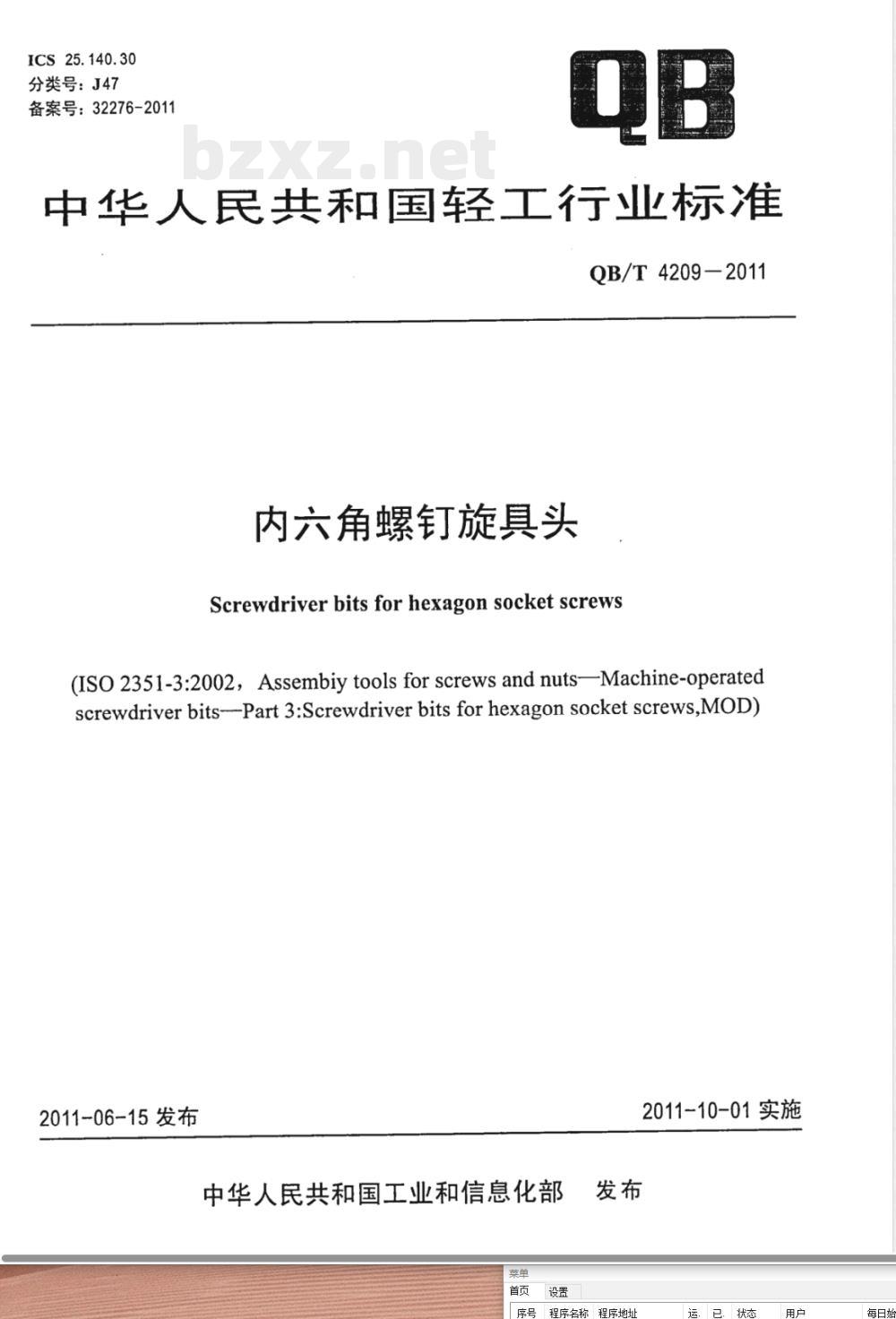

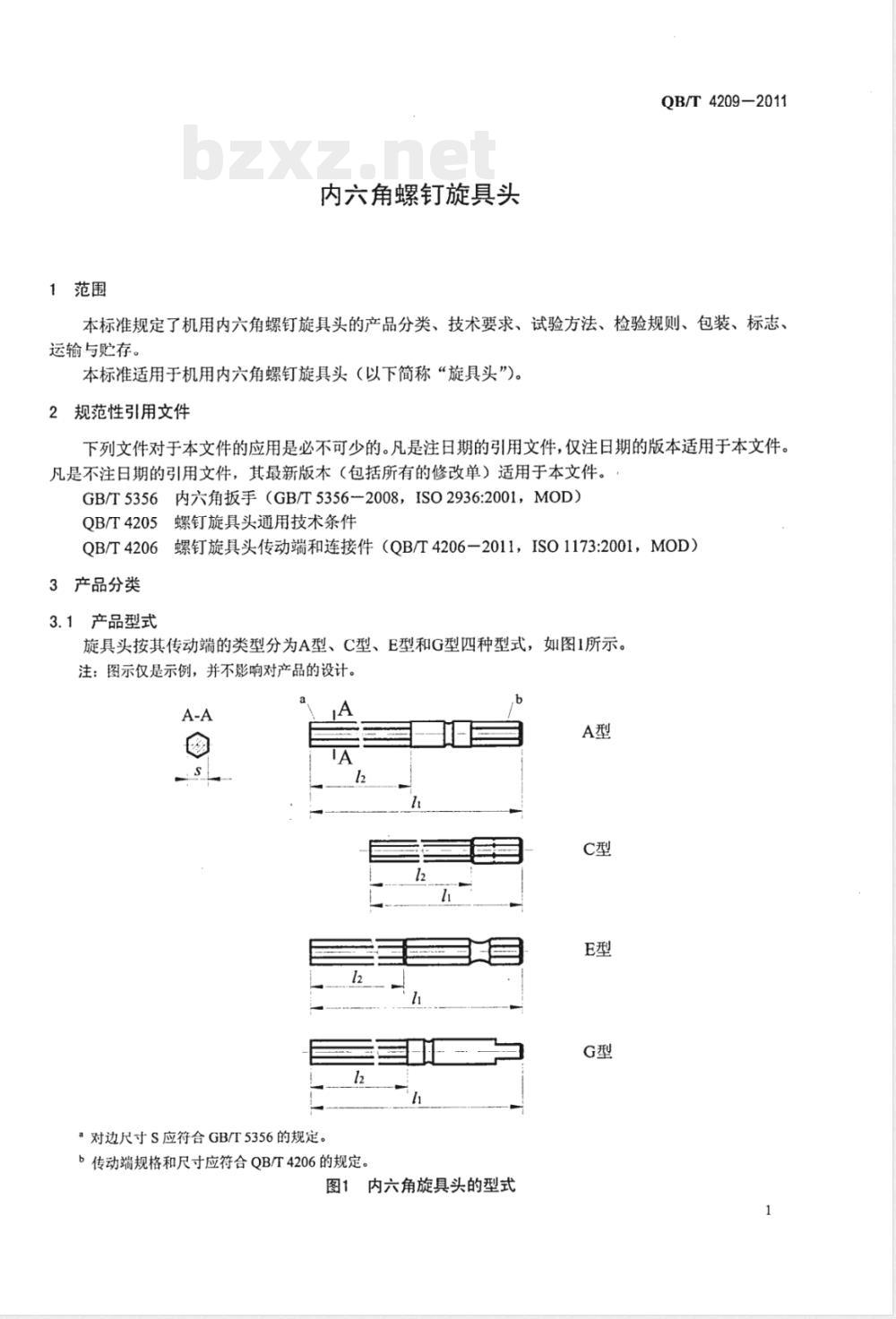

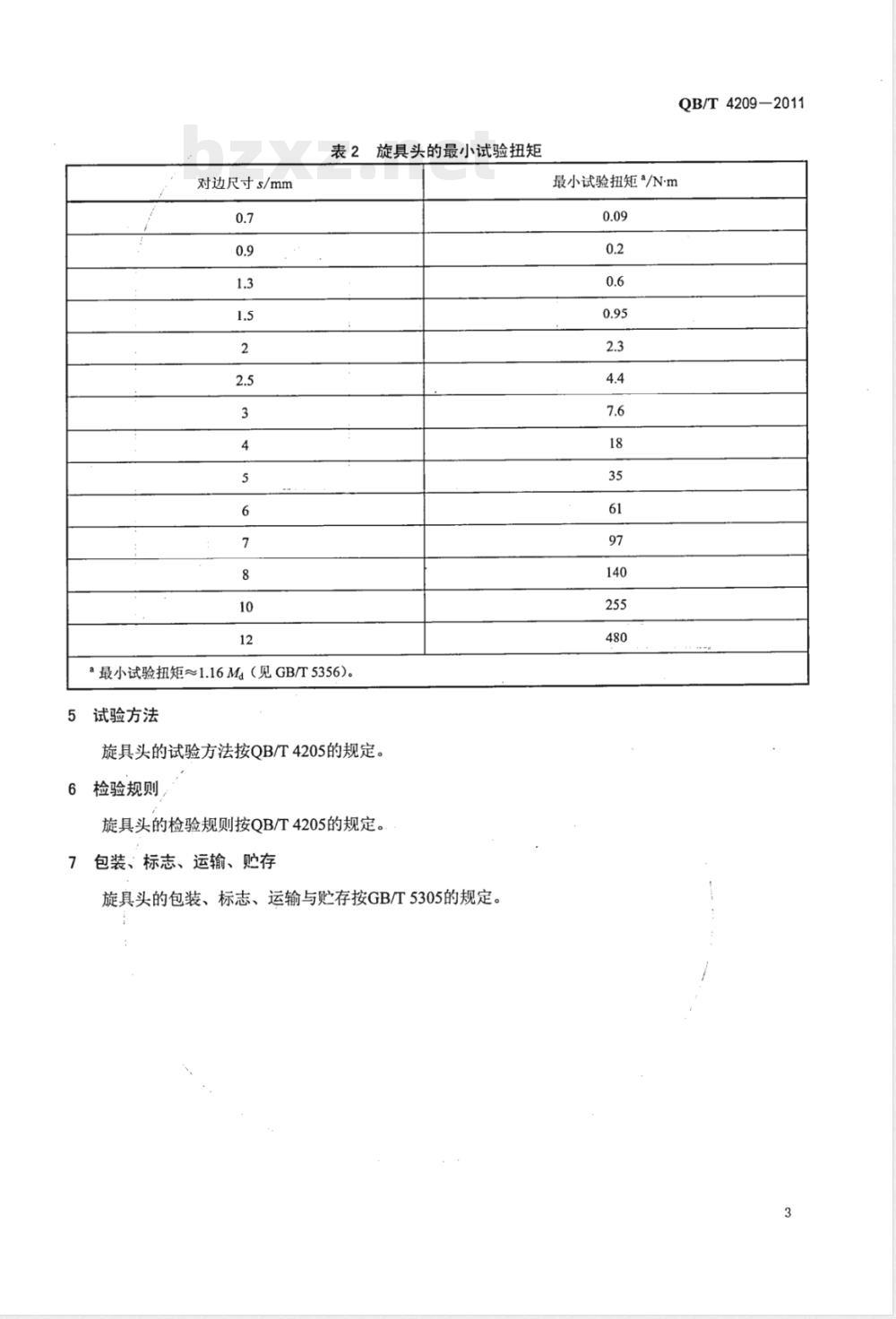

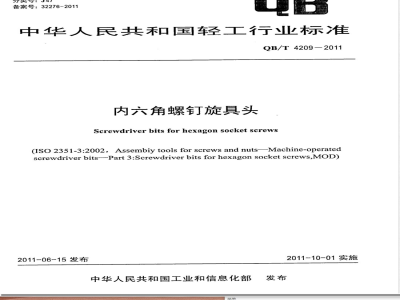

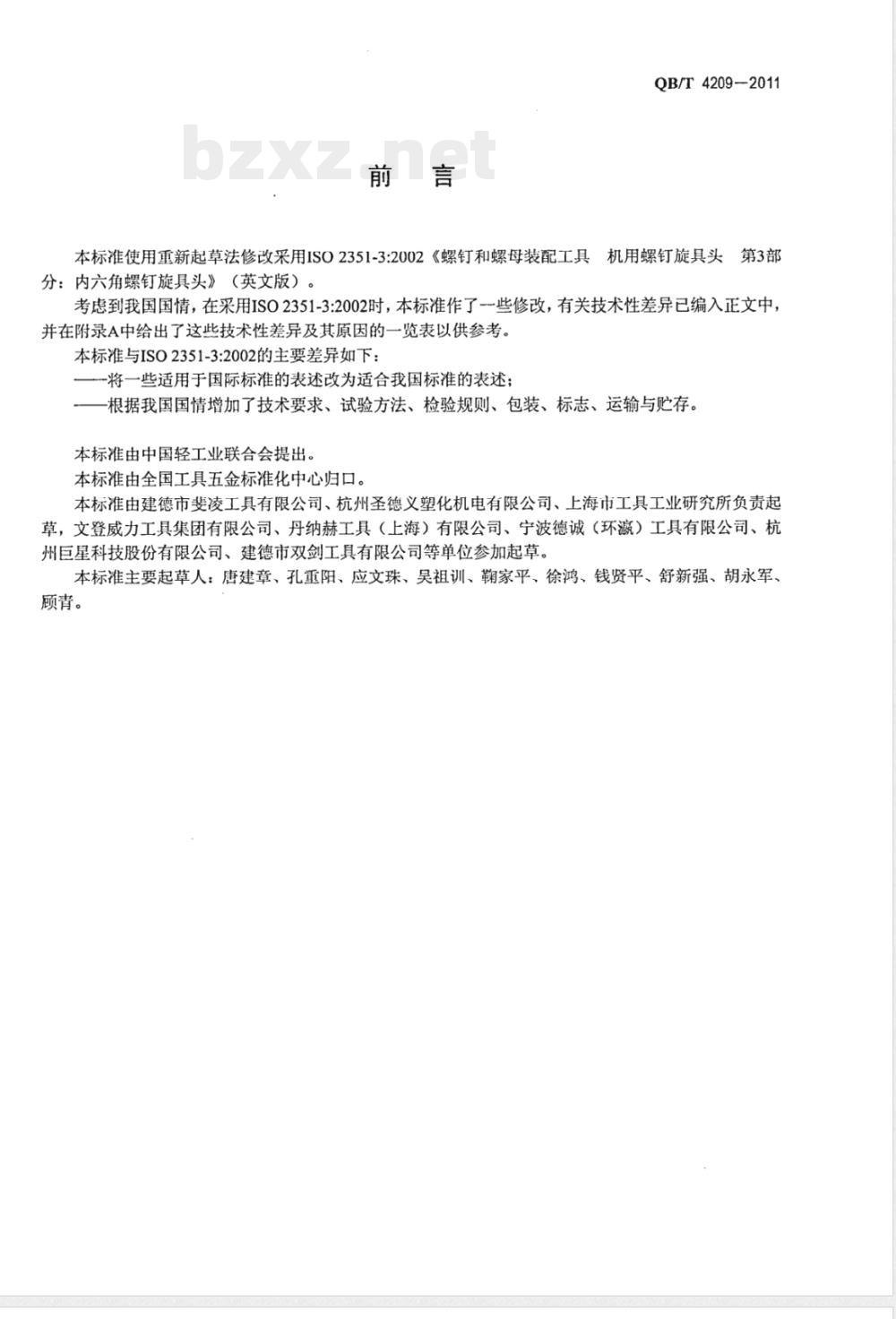

QB/T 4209-2011 内六角螺钉旋具头 (Screwdriver bits for hexagon socket screws) 前言 本标准使用重新起草法修改采用 ISO 2351-3:2002《螺钉和螺母装配工具 机用螺钉旋具头 第3部分：内六角螺钉旋具头》（英文版）。考虑到我国国情，在采用 ISO 2351-3:2002 时，本标准作了一些修改，有关技术性差异已编入正文中，并在附录 A 中给出了这些技术性差异及其原因的一览表以供参考。本标准与 ISO 2351-3:2002 的主要差异如下： 一、将一些适用于国际标准的表述改为适合我国标准的表述； 二、根据我国国情增加了技术要求、试验方法、检验规则、包装、标志、运输与贮存。 本标准由中国轻工业联合会提出。本标准由全国工具五金标准化中心归口。本标准由建德市斐凌工具有限公司、杭州圣德义塑化机电有限公司、上海市工具工业研究所负责起草，文登威力工具集团有限公司、丹纳赫工具（上海）有限公司、宁波德诚（环瀛）工具有限公司、杭州巨星科技股份有限公司、建德市双剑工具有限公司等单位参加起草。本标准主要起草人：唐建章、孔重阳、应文珠、吴祖训、鞠家平、徐鸿、钱贤平、舒新强、胡永军、顾青。 1 范围 本标准规定了机用内六角螺钉旋具头的产品分类、技术要求、试验方法、检验规则、包装、标志、运输与贮存。 本标准适用于机用内六角螺钉旋具头（以下简称“旋具头”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 5356 内六角扳手 QB/T 4205 螺钉旋具头通用技术条件 QB/T 4206 螺钉旋具头传动端和连接件 3 产品分类 3.1 产品型式 旋具头按其传动端的类型分为 A 型、C 型、E 型和 G 型四种型式。 注：图示仅是示例，并不影响对产品的设计。 3.2 基本尺寸 3.2.1 旋具头型式和传动端规格与对边尺寸 s 的组配应符合表 1 的规定。旋具头对边尺寸 s 和工作部其他尺寸应符合 GB/T 5356 的基本尺寸的规定。 3.3 产品标记 旋具头的产品标记由产品名称、标准编号、型式代号、传动端规格和对边尺寸 s 组成。 示例：E 型传动端规格为 11.2，对边尺寸 s 为 6 的旋具头的标记为：内六角螺钉旋具头 QB/T 4209—E11.2-6 4 技术要求 4.1 硬度 旋具头的整体硬度应不低于 56 HRC。 4.2 扭矩 旋具头的扭矩应符合表 2 的规定。 表 2 旋具头的最小试验扭矩 | 对边尺寸 s/mm | 最小试验扭矩 / N·m | | :--- | :--- | | 0.7 | 0.09 | | 0.9 | 0.2 | | 1.3 | 0.6 | | 1.5 | 0.95 | | 2 | 2.3 | | 2.5 | 4.4 | | 3 | 7.6 | | 4 | 18 | | 5 | 35 | | 6 | 61 | | 7 | 97 | | 8 | 140 | | 10 | 255 | | 12 | 480 | 4.3 其他技术要求 旋具头的其他技术要求应符合 QB/T 4205 的规定。 5 试验方法 旋具头的试验方法按 QB/T 4205 的规定。 6 检验规则 旋具头的检验规则按 QB/T 4205 的规定。 7 包装、标志、运输与贮存 旋具头的包装、标志、运输与贮存按 GB/T 5305 的规定。 附录 A（资料性附录） 本标准与 ISO 2351-3:2002 技术性差异及其原因 表 A.1 本标准与 ISO 2351-3:2002 技术性差异及其原因 | 本标准章条编号 | 技术性差异 | 原因 | | :--- | :--- | :--- | | 2 | 引用了 GB/T 5356《内六角扳手》，该标准修改采用 ISO 2936:2001《螺钉和螺母装配工具—内六角扳手》。以及引用了 QB/T 4205《螺钉旋具头通用技术条件》、《QB/T 4206《螺钉旋具头传动端和连接件》，对其他技术要求作了规定。 | 以适合我国国情和产品现状 | | 4.3 | 对试验方法作了规定 | 以适合我国国情和产品现状 | | 5 | 对检验规则作了规定 | 以适合我国产品现有的检测方法 | | 6 | 对检验规则作了规定 | 以适合我国产品现有的检验规则 | | 7 | 对包装、标志、运输与贮存作了规定 | 以适合我国国情 |
