GB/T 40826—2021 分梳山羊绒手排长度试验方法图板电子扫描仪法

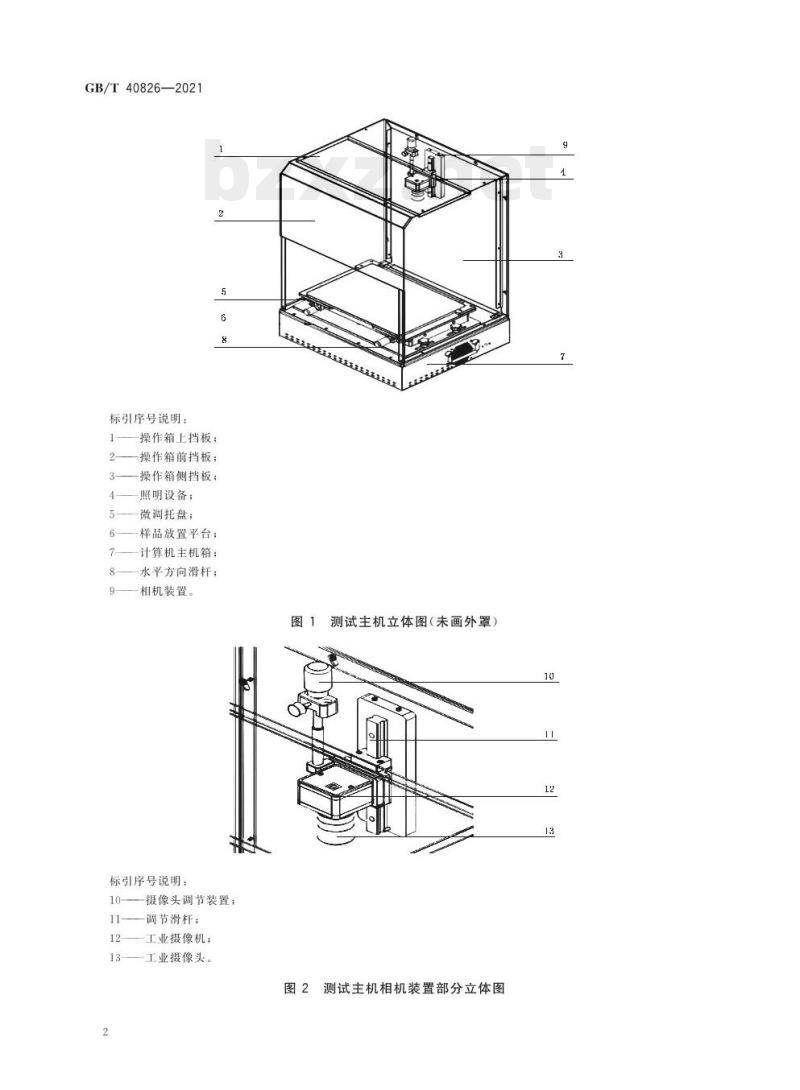

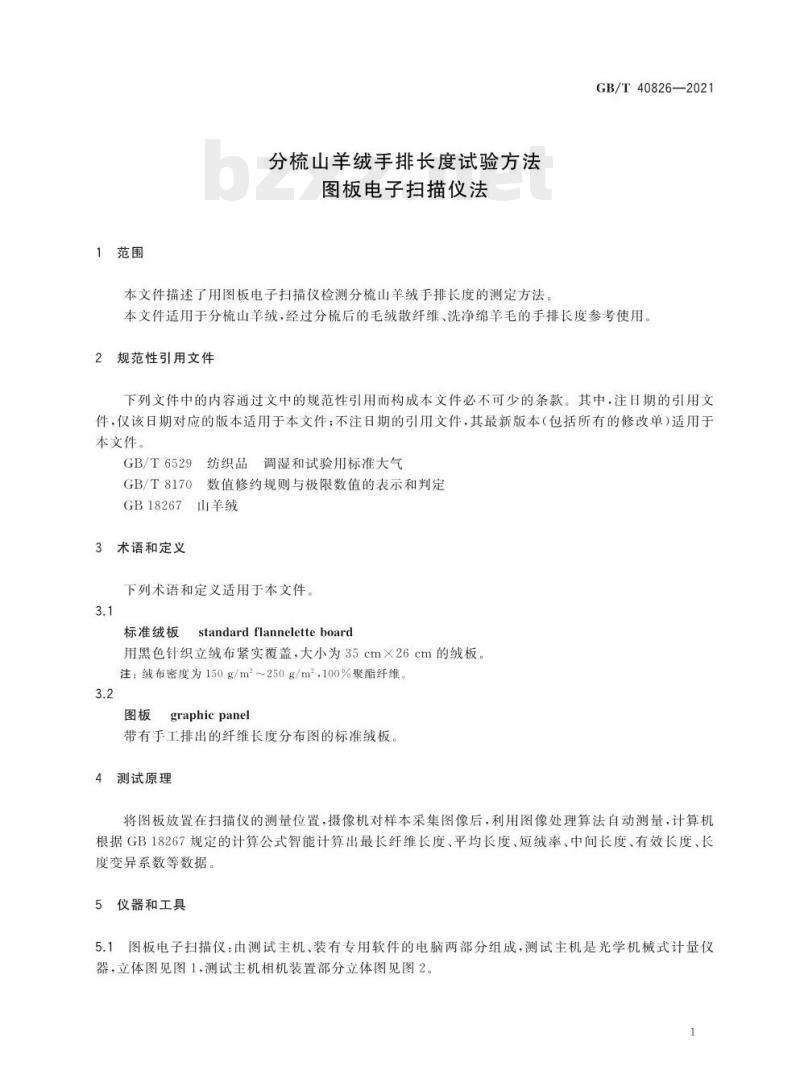

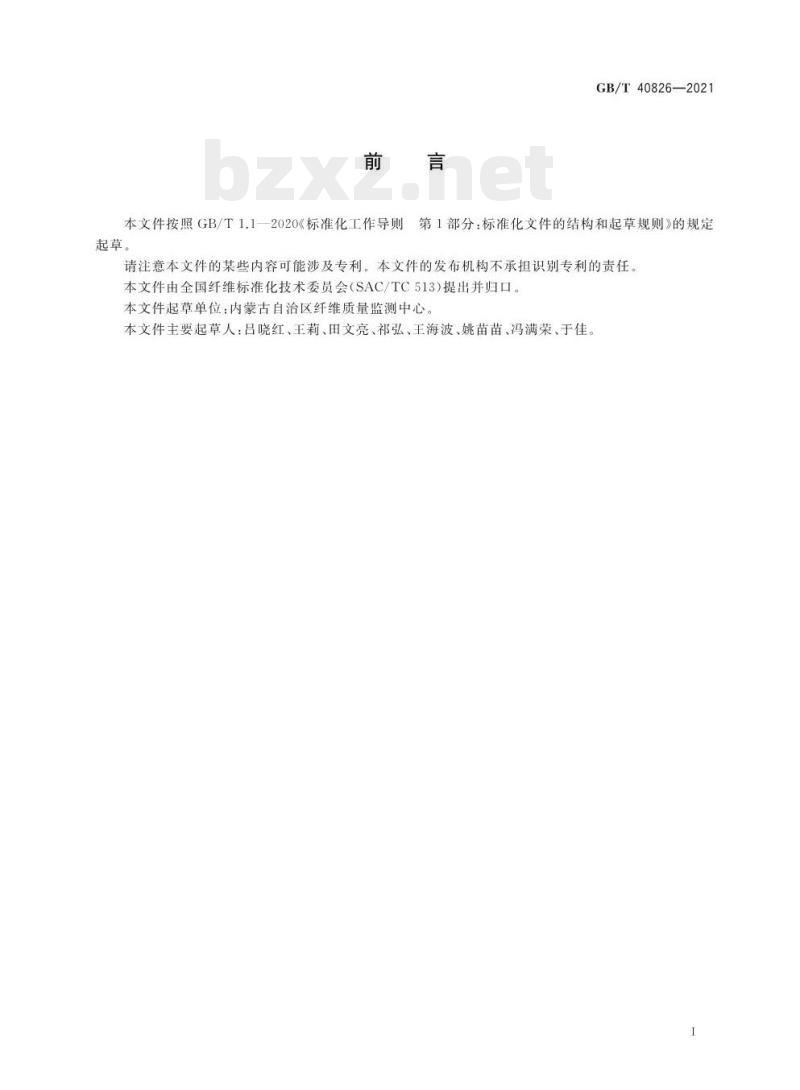

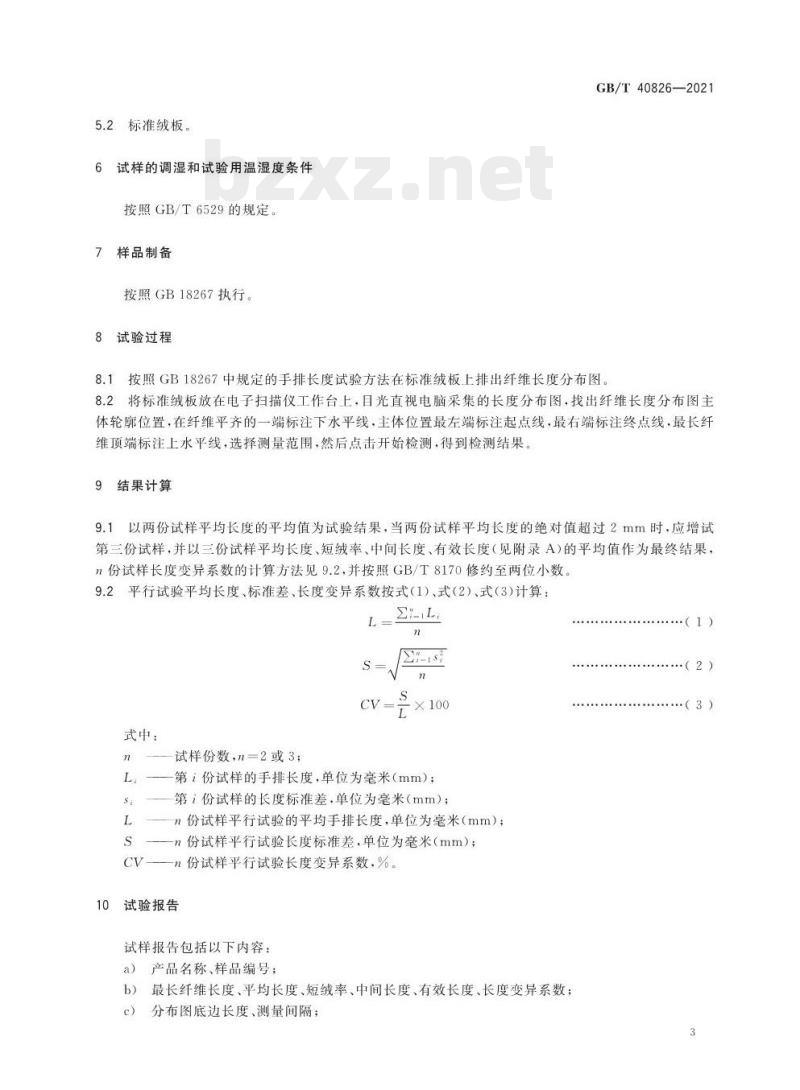

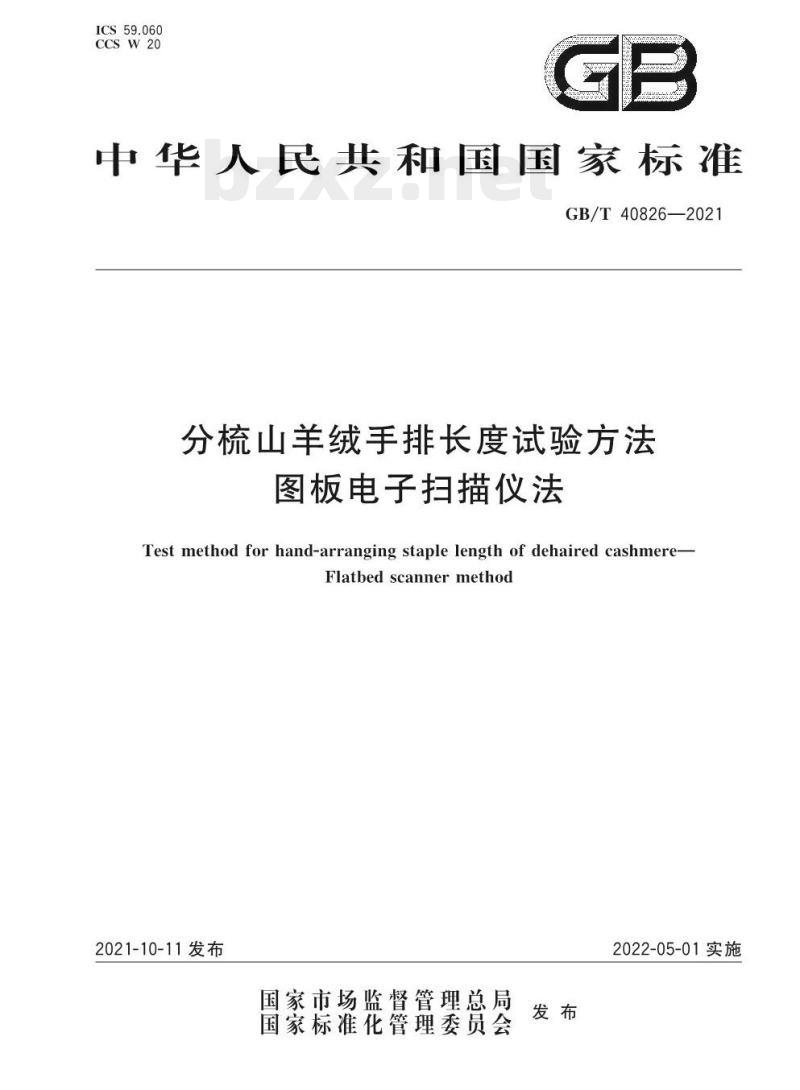

GB/T 40826—2021 分梳山羊绒手排长度试验方法 图板电子扫描仪法 Test method for hand-arranging staple length of dehaired cashmere-Flatbed scanner method 2021-10-11发布 国家市场监督管理总局 国家标准化管理委员会 2022-05-01实施 前言 GB/T 40826—2021 本文件按照GB/T 1.1—2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由全国纤维标准化技术委员会 (SAC/TC 513) 提出并归口。本文件起草单位：内蒙古自治区纤维质量监测中心。本文件主要起草人：吕晓红、王莉、田文亮、祁弘、王海波、姚苗苗、冯满荣、于佳。 1 范围 本文件描述了用图板电子扫描仪检测分梳山羊绒手排长度的测定方法 GB/T 40826—2021。 本文件适用于分梳山羊绒、经过分梳后的毛绒、散纤维、洗净绵羊毛的手排长度参考使用。 2 规范性引用文件 下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 6529 纺织品 调湿和试验用标准气 GB/T 8170 数值修约规则与极限数值的表示和判定 GB 18267 山羊绒 术语和定义 3 术语和定义 下列术语和定义适用于本文件。 3.1 标准绒板 standard flannelette board 用黑色针织立绒布紧实覆盖，大小为 35cm×26cm 的绒板。注：绒布密度为 150g/m²~250g/m，100%聚酯纤维。 3.2 图板 graphic panel 带有手工排出的纤维长度分布图的标准绒板。 4 测试原理 将图板放置在扫描仪的测量位置，摄像机对样本采集图像后，利用图像处理算法自动测量。计算机根据 GB 18267 规定的计算公式智能计算出最长纤维长度、平均长度、短绒率、中间长度、有效长度、长度变异系数等数据。 5 仪器和工具 5.1 图板电子扫描仪：由测试主机、装有专用软件的电脑两部分组成。测试主机是光学机械式计量仪器。 标引序号说明： 1—操作箱上挡板； 2—操作箱前挡板； 3—操作箱侧挡板； 4—照明设备； 5—微调托盘； 6—样品放置平台； 7—计算机主机箱； 8—水平方向滑杆； 9—相机装置； 10—摄像头调节装置； 11—调节滑杆； 12—工业摄像机； 13—工业摄像头。 5.2 标准绒板。 6 试样的调湿和试验用温湿度条件 按照 GB/T 6529 的规定。 7 样品制备 按照 GB 18267 执行。 8 试验过程 8.1 按照 GB 18267 中规定的手排长度试验方法在标准绒板上排出纤维长度分布图。 8.2 将标准绒板放在电子扫描仪工作台上，目光直视电脑采集的长度分布图，找出纤维长度分布图主体轮廓位置，在纤维平齐的一端标注下水平线，主体位置最左端标注起点线，最右端标注终点线，最长纤维顶端标注上水平线，选择测量范围，然后点击开始检测，得到检测结果。 9 结果计算 9.1 以两份试样平均长度的平均值作为试验结果。当两份试样平均长度的绝对值超过 2mm 时，应增试第三份试样，并以三份试样平均长度、短绒率、中间长度、有效长度（见附录 A）的平均值作为最终结果。n 份试样长度变异系数的计算方法见 9.2，并按照 GB/T 8170 修约至两位小数。 9.2 平行试验平均长度、标准差、长度变异系数按式（1）、式（2）、式（3）计算： $\bar{L} = \frac{\sum L_i}{n}$ (1) $S = \sqrt{\frac{\sum (L_i - \bar{L})^2}{n-1}}$ (2) $CV = \frac{S}{\bar{L}} \times 100\%$ (3) 式中：n为试样份数，n=2或3；$L_i$为第$i$份试样的手排长度，单位为毫米（mm）；$S$为$n$份试样的长度标准差，单位为毫米（mm）；$\bar{L}$为$n$份试样平行试验的平均手排长度，单位为毫米（mm）；$CV$为$n$份试样平行试验长度变异系数，%。 10 试验报告 试验报告包括以下内容： a) 产品名称、样品编号； b) 最长纤维长度、平均长度、短绒率、中间长度、有效长度、长度变异系数； c) 分布图底边长度、测量间隔； d) 试验日期、温湿度条件、检验依据； e) 试验人员、复核人员。 附录 A（资料性）有效长度 按照规定的方法排出的纤维长度分布图中，最长纤维中点 M、水平线与分布图曲线交点 J、纤维长度对应的底边点 A、底边起始点 O 到 A 的四分之一点 C 垂直线与分布图曲线交点 L、纤维长度 CL 长度的中点 M、水平线与分布图曲线交点 J、纤维长度对应的底边点 B、底边起始点 O 到 B 的四分之一点 D 垂直线与分布图曲线交点 L，纤维长度为有效长度，见图 A.1。
