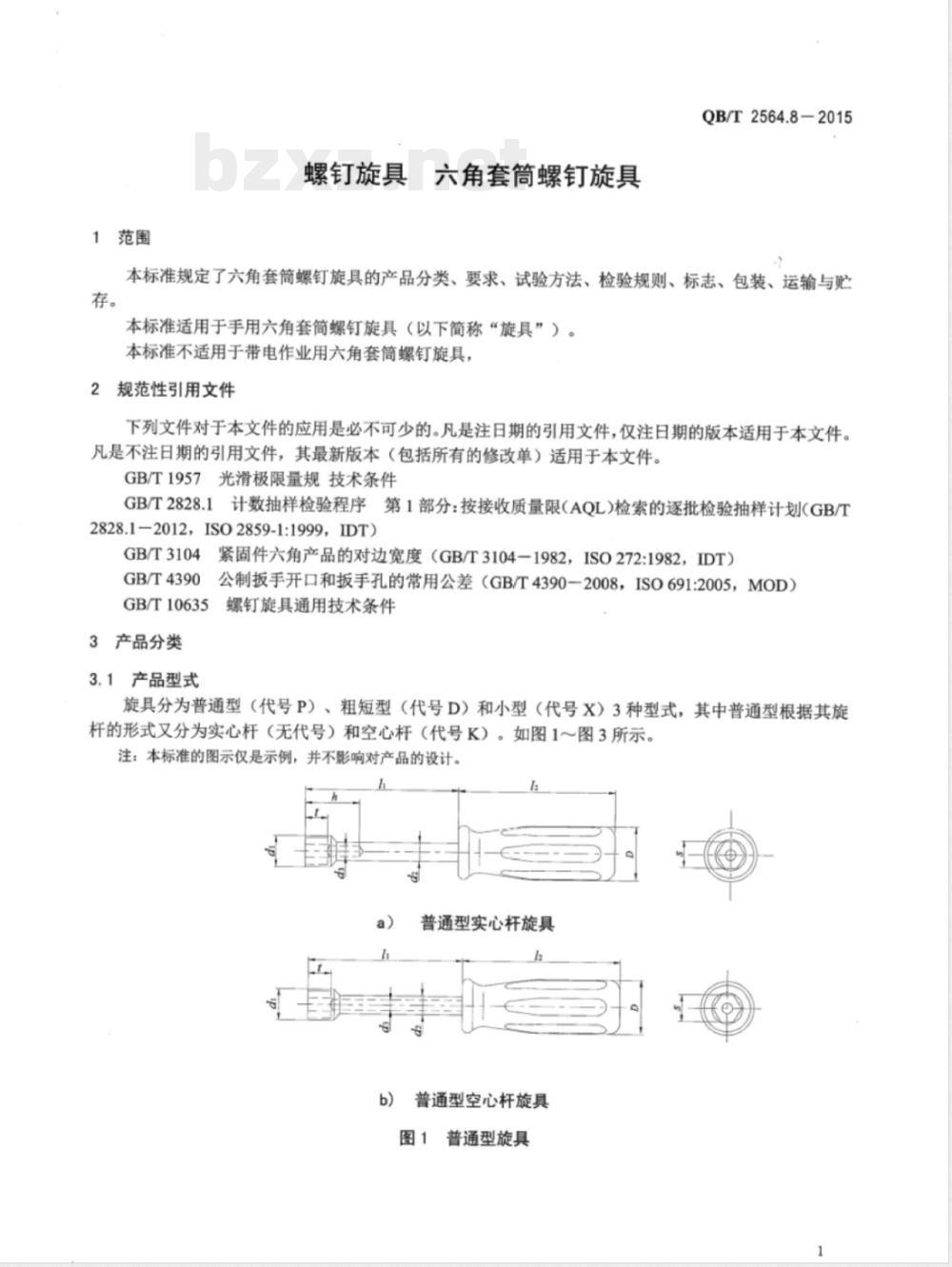

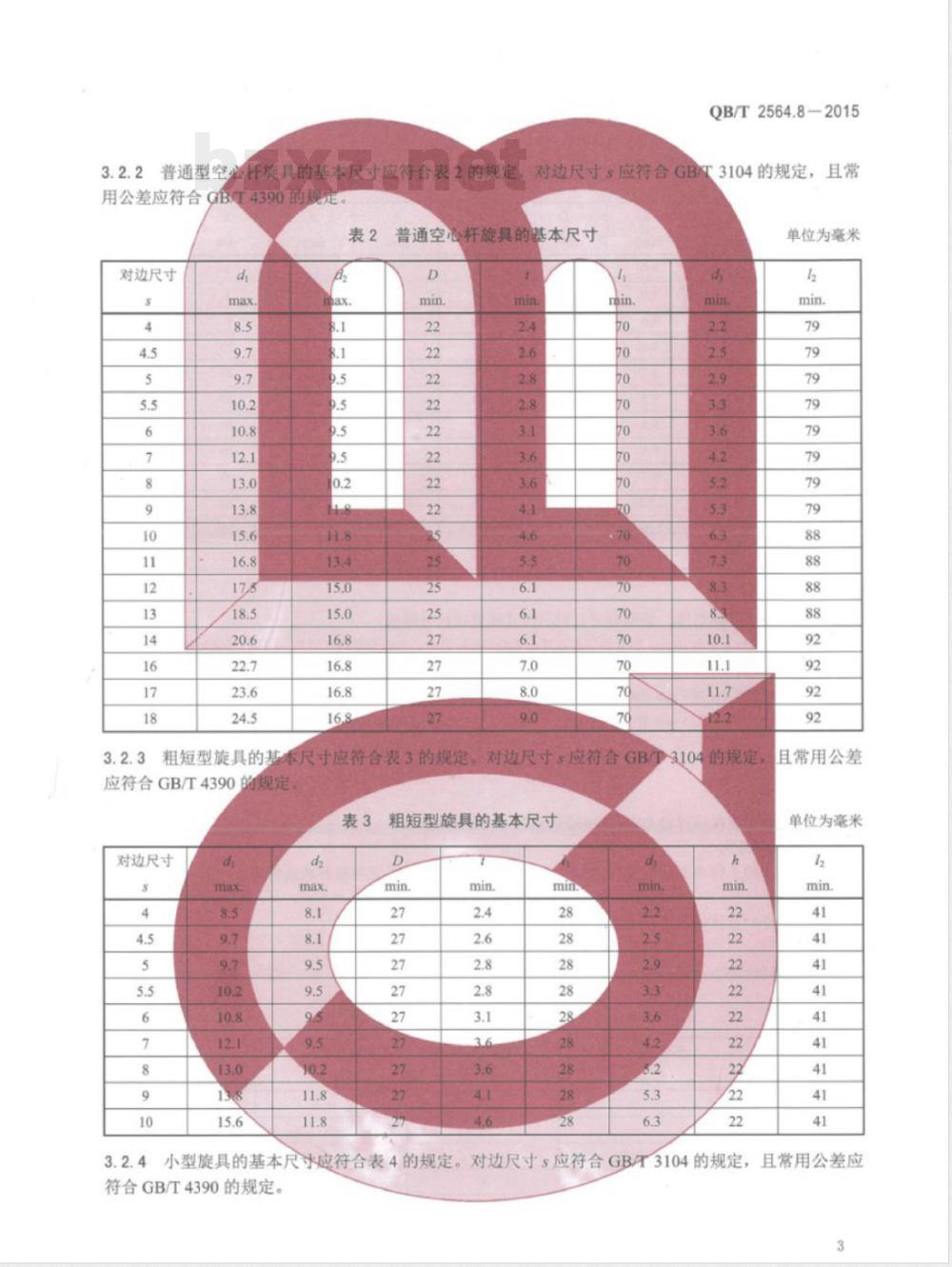

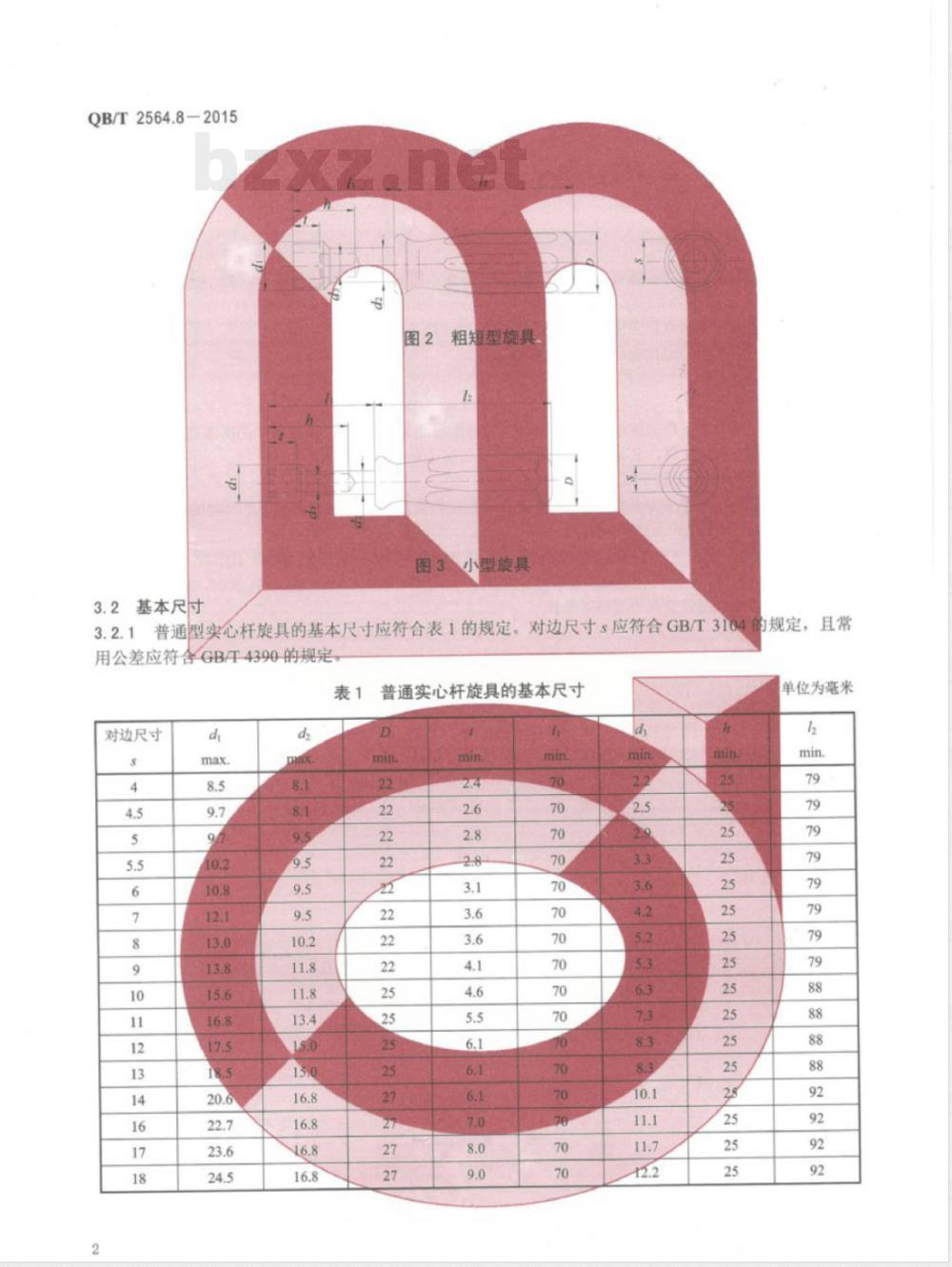

ICS25.140.30 分类号：J47 备案号：49695-2015 中华人民共和国轻工行业标准 QB/T2564.8-2015 螺钉旋具 六角套筒螺钉旋具 发布日期：2015-04-30 实施日期：2015-10-01 发布单位：中华人民共和国工业和信息化部 前言 QB/T2564《螺钉旋具》为系列行业标准，现由11项标准组成： QB/T2564.1 命名与术语； QB/T2564.2 一字槽螺钉旋具旋杆； QB/T2564.3 十字槽螺钉旋具旋杆； QB/T2564.4 一字槽螺钉旋具； QB/T2564.5 十字槽螺钉旋具； QB/T2564.6 螺旋棘轮螺钉旋具； QB/T2564.7 内六角螺钉旋具； QB/T2564.8 六角套筒螺钉旋具； QB/T2564.9 内十二角螺钉旋具； QB/T2564.10 Z型十字槽螺钉旋具； QB/T2564.11 乙型一字槽螺钉旋具。 本标准为QB/T2564的第8项。 本标准按照GB/T1.1-2009给出的规则起草。本标准的基本尺寸与主要技术要求参照ASME B107.110:2012《套筒扳手手柄和附件》中有关六角套筒螺钉旋具的内容。 本标准由中国轻工业联合会提出。本标准由全国五金制品标准化技术委员会工具五金分技术委员会（SAC/TC174/SC2）归口。 本标准由宁波安拓实业有限公司、杭州巨星科技有限公司、上海市工具工业研究所负责起草；宁波德诚工具有限公司、浙江斐凌工具有限公司、河南江华工量具有限公司、佛山鹰之印工具有限公司、浙江拓进五金工具有限公司、文登威力工具集团有限公司、宁波长城精工实业有限公司、浙江埃米顿机电有限公司参加起草。 本标准主要起草人：张金清、王伟毅、顾青、钱贤平、唐建章、王江华、林众伟、张金满、瀚家平、陈立海、杨野、周阿龙。 1 范围 本标准规定了六角套筒螺钉旋具的产品分类、要求、试验方法、检验规则、标志、包装、运输与贮存。 本标准适用于手用六角套筒螺钉旋具（以下简称“旋具”）。本标准不适用于带电作业用六角套筒螺钉旋具。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T1957 光滑极限量规技术条件 GB/T2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T3104 紧固件六角产品的对边宽度 GB/T4390 公制扳手开口和扳手孔的常用公差 3 产品分类 3.1 产品型式 旋具分为普通型（代号P）、粗短型（代号D）和小型（代号X）3种型式。其中普通型根据其旋杆的形式又分为实心杆（无代号）和空心杆（代号K）。 3.2 基本尺寸 3.2.1 普通型实心杆旋具的基本尺寸应符合表1的规定。对边尺寸s应符合GB/T3104的规定，且常用公差应符合GB/T4390的规定。 表1 普通实心杆旋具的基本尺寸 (单位：mm) 对边尺寸S | d_max | D_min | L_min 4 | 8.5 | 22 | 70 4.5 | 9.7 | 22 | 70 5 | 9.7 | 22 | 70 5.5 | 10.2 | 22 | 70 6 | 10.8 | 22 | 70 7 | 12.1 | 22 | 70 8 | 13.0 | 22 | 70 9 | 13.8 | 22 | 70 10 | 15.6 | 25 | 70 11 | 16.8 | 25 | 70 12 | 17.5 | 25 | 70 13 | 18.5 | 25 | 70 14 | 20.6 | 27 | 70 16 | 22.7 | 27 | 70 17 | 23.6 | 27 | 70 18 | 24.5 | 27 | 79 3.2.2 普通型空心杆旋具的基本尺寸应符合表2的规定。对边尺寸s应符合GB/T3104的规定，且常用公差应符合GB/T4390的规定。 表2 普通空心杆旋具的基本尺寸 (单位：mm) 对边尺寸S | d_max | D_min | L_min 4 | 8.5 | 22 | 70 4.5 | 9.7 | 22 | 70 5 | 9.7 | 22 | 70 5.5 | 10.2 | 22 | 70 6 | 10.8 | 22 | 70 7 | 12.1 | 22 | 70 8 | 13.0 | 22 | 70 9 | 13.8 | 22 | 70 10 | 15.6 | 25 | 70 11 | 16.8 | 25 | 70 12 | 17.5 | 25 | 70 13 | 18.5 | 25 | 70 14 | 20.6 | 27 | 70 16 | 22.7 | 27 | 70 17 | 23.6 | 27 | 79 18 | 24.5 | 27 | 79 3.2.3 粗短型旋具的基本尺寸应符合表3的规定。对边尺寸S应符合GB/T3104的规定，且常用公差应符合GB/T4390的规定。 表3 粗短型旋具的基本尺寸 (单位：mm) 对边尺寸S | d_max | D_min | L_min 4 | 8.1 | 27 | 22 4.5 | 8.1 | 27 | 22 5 | 9.5 | 27 | 22 5.5 | 9.5 | 27 | 22 6 | 9.5 | 27 | 22 7 | 9.5 | 27 | 22 8 | 10.2 | 27 | 22 9 | 11.8 | 27 | 22 10 | 11.8 | 28 | 22 3.2.4 小型旋具的基本尺寸应符合表4的规定。对边尺寸s应符合GB/T3104的规定，且常用公差应符合GB/T4390的规定。 表4 小型旋具的基本尺寸 (单位：mm) 对边尺寸S | d_max | D_min | L_min 2 | 5.0 | 12 | 25 3 | 5.0 | 12 | 25 3.2 | 7.5 | 12 | 25 4 | 8.1 | 12 | 25 4.5 | 8.1 | 12 | 25 5 | 9.5 | 12 | 25 5.5 | 9.5 | 12 | 25 6 | 9.5 | 12 | 25 7 | 9.5 | 12 | 25 8 | 10.2 | 12 | 25 9 | 11.8 | 12 | 25 10 | 11.8 | 12 | 25 3.3 产品标记
