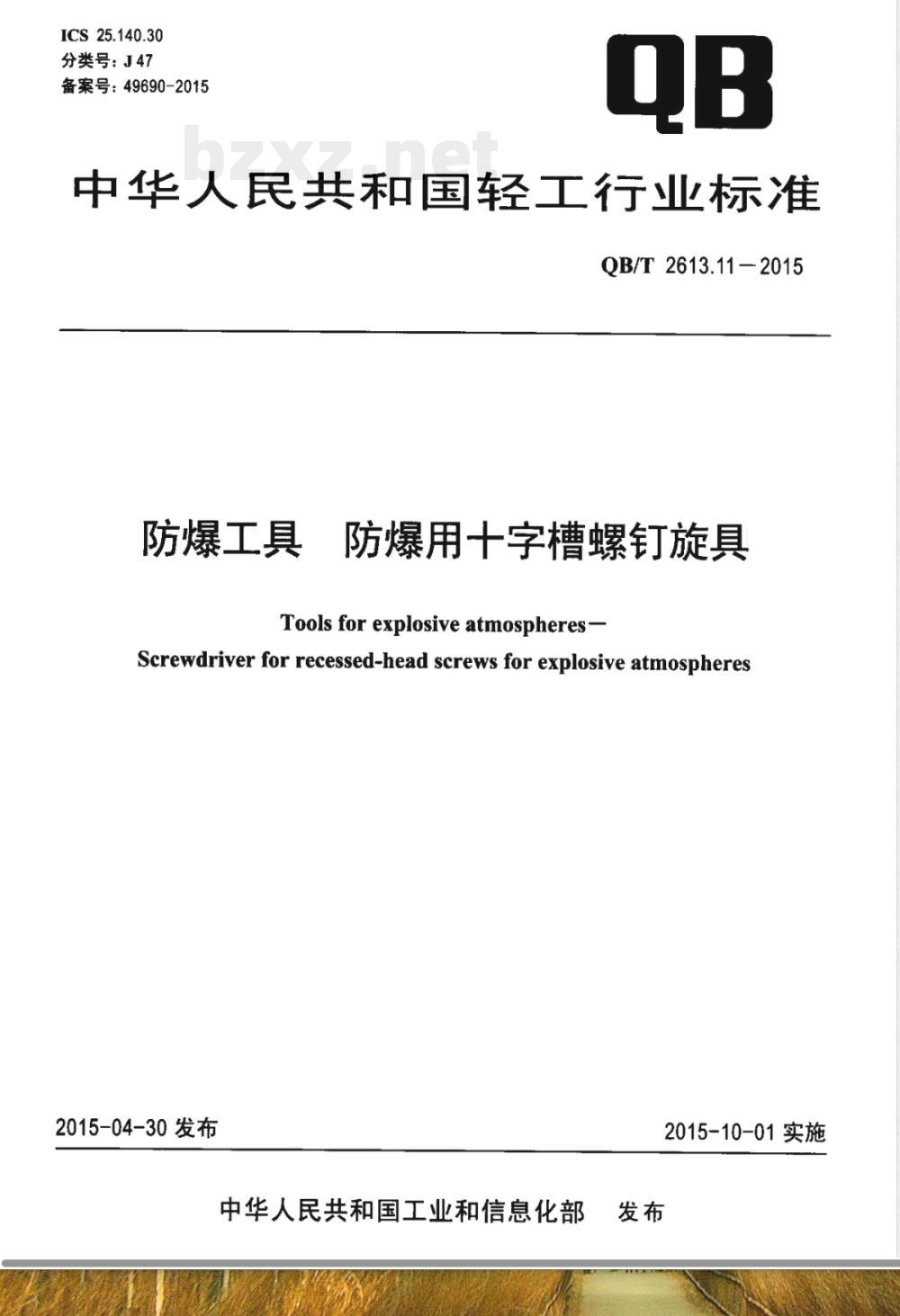

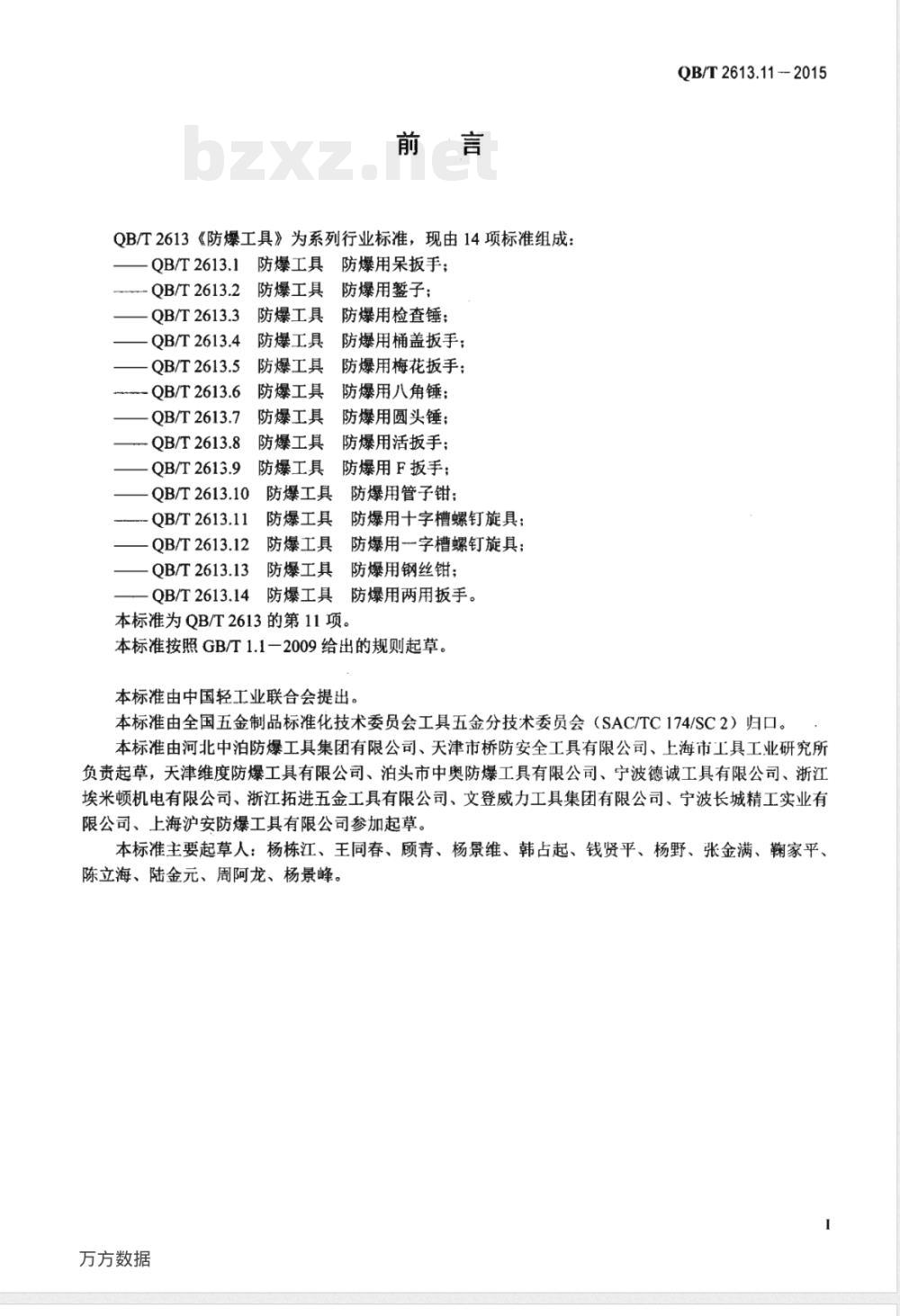

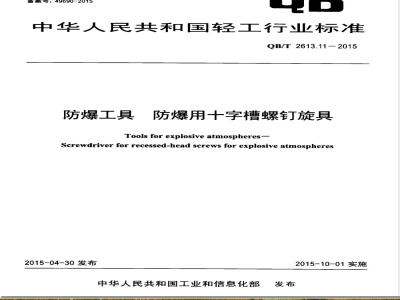

QB/T2613.11-2015 中华人民共和国轻工行业标准 防爆用十字槽螺钉旋具 Tools for explosive atmospheres - Screwdriver for recessed-head screws for explosive atmospheres 发布日期：2015-04-30 实施日期：2015-10-01 前言 QB/T2613《防爆工具》为系列行业标准，现由14项标准组成： 1. QB/T2613.1 防爆用扳手 2. QB/T2613.2 防爆用钳 3. QB/T2613.3 防爆用检查锤 4. QB/T2613.4 防爆用桶盖扳手 5. QB/T2613.5 防爆用梅花扳手 6. QB/T2613.6 防爆用八角锤 7. QB/T2613.7 防爆用圆头锤 8. QB/T2613.8 防爆用活扳手 9. QB/T2613.9 防爆用F扳手 10. QB/T2613.10 防爆用管子钳 11. QB/T2613.11 防爆用十字槽螺钉旋具 12. QB/T2613.12 防爆用一字槽螺钉旋具 13. QB/T2613.13 防爆用钢丝钳 14. QB/T2613.14 防爆用两用扳手 本标准为QB/T2613的第11项。 本标准按照GB/T1.1-2009给出的规则起草。本标准由中国轻工业联合会提出。 本标准由全国五金制品标准化技术委员会工具五金分技术委员会（SAC/TC174/SC2）归口。本标准由河北中泊防爆工具集团有限公司、天津市桥防安全工具有限公司、上海市工具工业研究所负责起草；天津维度防爆工具有限公司、泊头市中奥防爆工具有限公司、宁波德诚工具有限公司、浙江埃米顿机电有限公司、浙江拓进五金工具有限公司、文登威力工具集团有限公司、宁波长城精工实业有限公司、上海沪安防爆工具有限公司参加起草。 主要起草人：杨栋江、王同春、顾青、杨景维、韩占起、钱贤平、杨野、张金满、鞠家平、陈立海、陆金元、周阿龙、杨景峰。 1 范围 本标准规定了防爆用十字槽螺钉旋具的产品分类、要求、试验方法、检验规则及标志、包装、运输与贮存。 本标准适用于在易燃易爆场所中使用的防爆用十字槽螺钉旋具（以下简称“旋具”）。本标准不适用于带电作业用十字槽螺钉旋具。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T230.1 金属洛氏硬度试验第1部分：试验方法（GB/T230.1-2009） GB/T3103.1 紧固件公差 螺栓、螺钉、螺柱和螺母（GB/T3103.1-2002） GB/T3104 紧固件六角产品的对边宽度（GB/T3104-1982） GB/T6060.2 表面粗糙度比较样块 磨、车、镗、铣、插及刨加工表面（GB/T6060.2-2006） GB/T10635 螺钉旋具通用技术条件 GB/T10686 铜合金工具防爆性能试验方法 3 产品分类 3.1 型式 3.1.1 旋具的产品型式如图1所示（略）。 3.1.2 旋杆根据其工作端部的形状分为PH型和PZ型。 3.2 强度等级 旋具按其旋杆使用材料分为a系列和b系列2个强度等级。 3.3 基本尺寸 3.3.1 旋杆工作端部的基本尺寸应符合表1和表2规定。 表1 PH型旋杆工作端部的基本尺寸 (单位: mm) | 旋杆直径D | b | e | f | g | h | i | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | 3 | 0.61 | 0.38 | 0.45 | 0.84 | 0.31 | 0.10 | | 4.5 | 0.56 | 0.29 | 0.42 | 0.79 | 0.26 | 0.07 | | 6 | 1.03 | 0.54 | 0.71 | 1.30 | 0.53 | 0.13 | | 8 | 0.98 | 0.49 | 0.68 | 1.25 | 0.48 | 0.10 | | 10 | 1.56 | 1.13 | 1.00 | 2.31 | 0.64 | 0.30 | 表2 PZ型旋杆工作端部的基本尺寸 (单位: mm) | 旋杆直径D | b | e | f | g | h | i | | :--- | :--- | :--- | :--- | :--- | :--- | :--- | | 3 | 0.61 | 0.38 | 0.45 | 0.84 | 0.31 | 0.10 | | 4.5 | 0.56 | 0.29 | 0.42 | 0.79 | 0.26 | 0.07 | | 6 | 1.03 | 0.54 | 0.71 | 1.30 | 0.53 | 0.13 | | 8 | 0.98 | 0.49 | 0.68 | 1.25 | 0.48 | 0.10 | | 10 | 1.56 | 1.13 | 1.00 | 2.31 | 0.64 | 0.30 | 3.3.2 旋杆的长度应符合表3的规定。 表3 旋杆长度 (单位: mm) | 工作端部槽号 | 0 | 1 | 2 | 3 | 4 | | :--- | :--- | :--- | :--- | :--- | :--- | | 旋杆长度 (PH/PZ) | 25 (35) | 25 (35) | 25 (35) | 4 | 5.4 | | 推荐长度 | 60 | 75 (80) | 100 | 150 | 200 | 3.3.3 2号槽～4号槽的旋具，其旋杆在靠近旋柄的部位可增设六角加力部分。该六角加力部分的对边宽度s应按GB/T3104规定选择，其公差应符合GB/T3103.1规定。其最小厚度hmin由公式(1)决定： hmin = 0.5s 式中：hmin为最小厚度 (mm)；s为对边宽度 (mm)。 3.4 产品标记 产品标记由产品名称、标准编号、工作端部型式、槽号、旋杆长度和强度等级组成。增设六角加力部分的旋具，应在标记后面增加代号H。 示例1：工作端部槽号为PH2号、旋杆长度为100mm、强度等级为a的旋具： 防爆用十字槽螺钉旋具QB/T2613.11PH2-100a 示例2：工作端部槽号为PZ3号、旋杆长度为150mm、强度等级为b、带六角加力部分： 防爆用十字槽螺钉旋具QB/T2613.11PZ3-150bH 4 要求 4.1 材料 旋杆应采用铍青铜（适用于a系列强度等级）、铝青铜（适用于b系列强度等级）防爆专用材料制造。 4.2 表面质量 4.2.1 旋柄不应有裂纹、缩孔、气泡、漆膜流痕等影响外观和使用性能的缺陷。 4.2.2 旋杆应表面光洁，不应有影响外观和使用性能的缺陷，表面粗糙度Ra不应大于12.5μm。 4.3 工作端部外形 旋杆的工作端部轴线不应与旋杆轴线偏斜。 4.4 硬度 采用铍青铜制造的旋杆硬度不应低于35HRC，采用铝青铜制造的旋杆硬度不应低于25HRC。 4.5 扭矩 旋杆的最小试验扭矩M应符合表4的规定。 表4 旋杆的最小试验扭矩 (单位: N·m) | 工作端部槽号 | 0 | 1 | 2 | 3 | 4 | | :--- | :--- | :--- | :--- | :--- | :--- | | a系列 | 0.6 | 1.6 | 4.3 | 13.7 | 20.9 |
