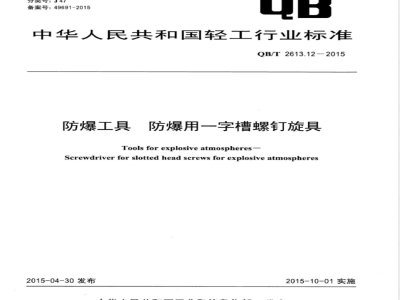

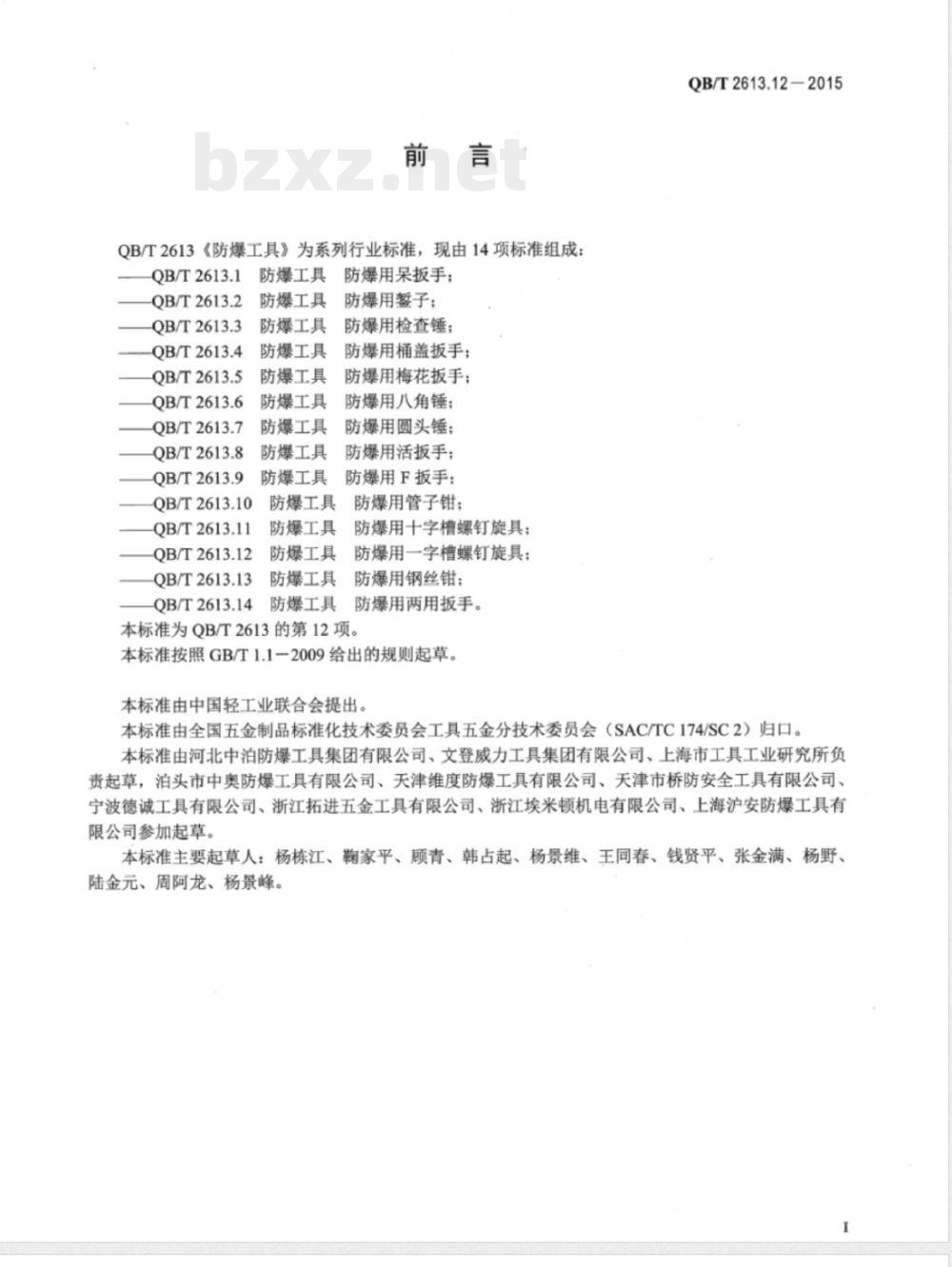

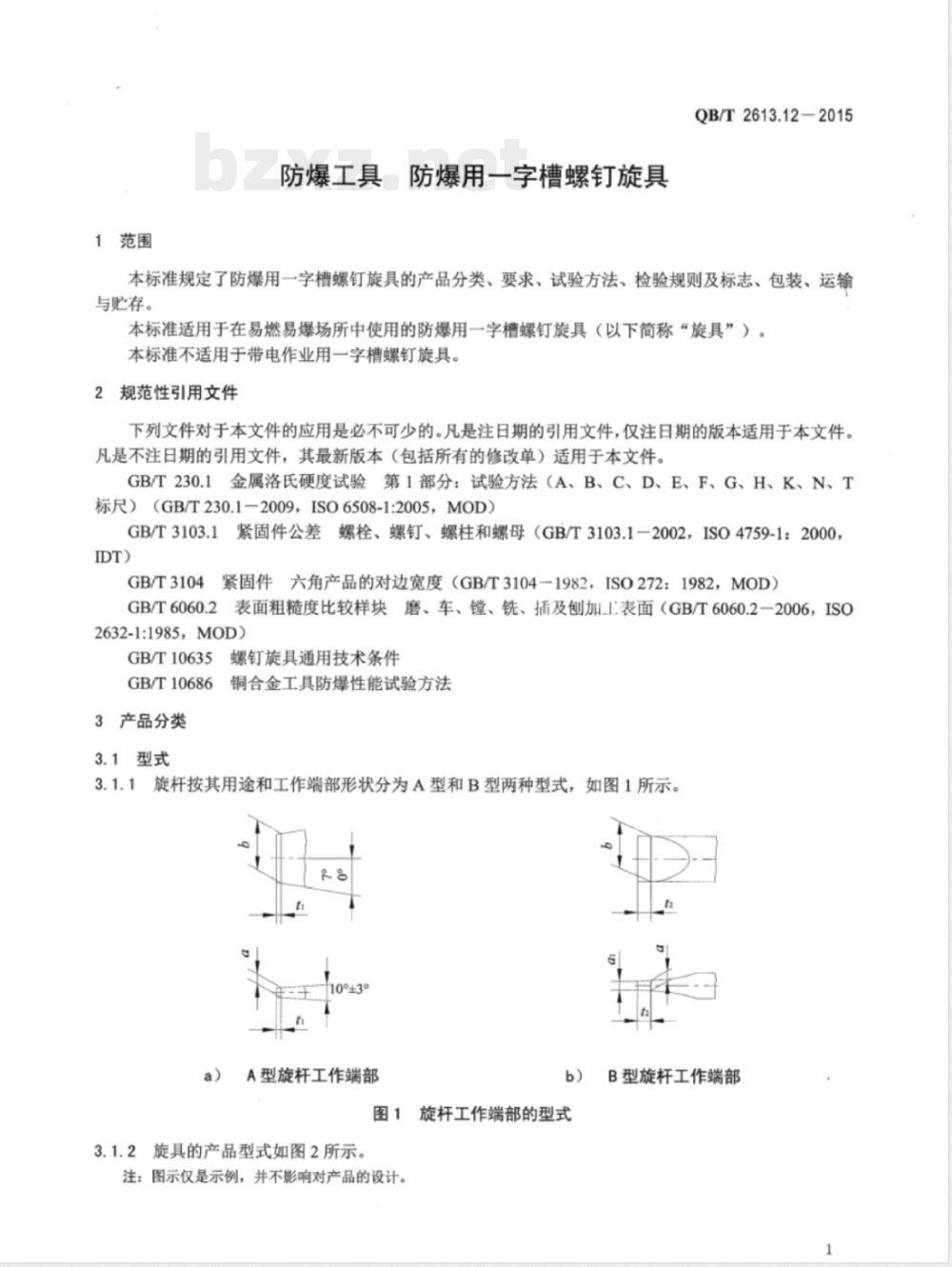

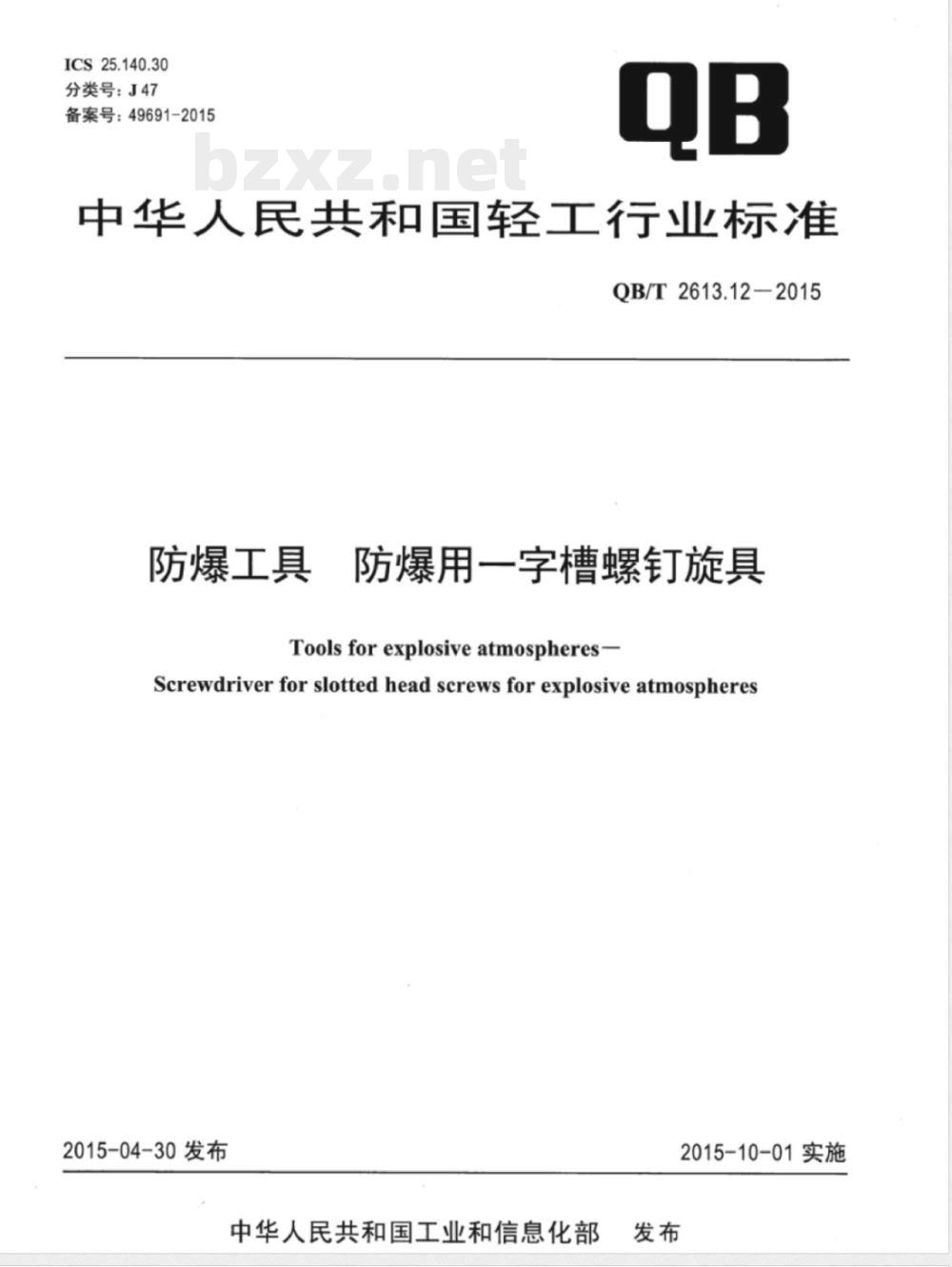

QB/T2613.12-2015 中华人民共和国轻工行业标准 防爆工具 防爆用一字槽螺钉旋具 (Tools for explosive atmospheres - Screwdriver for slotted head screws for explosive atmospheres) 2015-04-30 发布 中华人民共和国工业和信息化部 2015-10-01 实施 前言 QB/T2613《防爆工具》为系列行业标准，现由14项标准组成： 1. QB/T2613.1 防爆用呆扳手 2. QB/T2613.2 防爆用钳子 3. QB/T2613.3 防爆用检查锤 4. QB/T2613.4 防爆用桶盖扳手 5. QB/T2613.5 防爆用梅花扳手 6. QB/T2613.6 防爆用八角锤 7. QB/T2613.7 防爆用圆头锤 8. QB/T2613.8 防爆用活扳手 9. QB/T2613.9 防爆用F扳手 10. QB/T2613.10 防爆用管子钳 11. QB/T2613.11 防爆用十字槽螺钉旋具 12. QB/T2613.12 防爆用一字槽螺钉旋具 13. QB/T2613.13 防爆用钢丝钳 14. QB/T2613.14 防爆用两用扳手 本标准为QB/T2613的第12项。 本标准按照GB/T1.1—2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国五金制品标准化技术委员会工具五金分技术委员会（SAC/TC174/SC2）归口。本标准由河北中泊防爆工具集团有限公司、文登威力工具集团有限公司、上海市工具工业研究所负责起草，泊头市中奥防爆工具有限公司、天津维度防爆工具有限公司、天津市桥防安全工具有限公司、宁波德诚工具有限公司、浙江拓进五金工具有限公司、浙江埃米顿机电有限公司、上海沪安防爆工具有限公司参加起草。 本标准主要起草人：杨栋江、鞠家平、顾青、韩占起、杨景维、王同春、钱贤平、张金满、杨野、陆金元、周阿龙、杨景峰。 1 范围 本标准规定了防爆用一字槽螺钉旋具的产品分类、要求、试验方法、检验规则及标志、包装、运输与贮存。 本标准适用于在易燃易爆场所中使用的防爆用一字槽螺钉旋具（以下简称“旋具”）。本标准不适用于带电作业用一字槽螺钉旋具。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T230.1 金属洛氏硬度试验 第1部分：试验方法 GB/T3103.1 紧固件公差 螺栓、螺钉、螺柱和螺母 GB/T3104 紧固件六角产品的对边宽度 GB/T6060.2 表面粗糙度比较样块 GB/T10635 铜合金工具防爆性能试验方法 GB/T10686 铜合金工具防爆性能试验方法 3 产品分类 3.1 型式 3.1.1 旋杆按其用途和工作端部形状分为A型和B型两种型式。 A型旋杆工作端部（如图1a所示）。 B型旋杆工作端部（如图1b所示）。 3.1.2 旋具的产品型式如图2所示。 注：图示仅是示例，并不影响对产品的设计。 3.2 强度等级 旋具按其旋杆使用材料分为a系列和b系列2个强度等级。 3.3 基本尺寸 3.3.1 旋杆工作端部的基本尺寸应符合表1规定。规格(a×b)对应的尺寸如下： 规格：0.4×2, 0.4×2.5, 0.5×3, 0.6×3, 0.6×3.5, 0.8×4, 1×4.5, 1×5.5, 1.2×6.5, 1.2×8, 1.6×8, 1.6×10, 2×12, 2.5×14。 3.3.2 旋杆长度应符合表2规定： 规格：0.4×2 (40mm), 0.4×2.5 (40mm), 0.5×3 (50mm), 0.6×3 (50mm), 0.6×3.5 (50mm), 0.8×4 (75mm), 1×4.5 (75mm), 1×5.5 (75mm), 1.2×6.5 (100mm), 1.2×8 (100mm), 1.6×8 (100mm), 1.6×10 (125mm), 2×12 (125mm), 2.5×14 (125mm)。 注：括号内的尺寸为非推荐尺寸，特殊长度不受本表限制。 3.3.3 规格在1×5.5以上的旋具，其旋杆在靠近旋柄的部位可增设六角加力部分（如图3所示），该六角加力部分的对边宽度s应按GB/T3104的规定选择，其公差应符合GB/T3103.1的规定。六角加力部分的最小厚度hmin由公式（1）决定： hmin = 0.53 × s 式中：hmin为六角加力部分的最小厚度，单位为毫米（mm）；s为对边宽度，单位为毫米（mm）。 3.4 产品标记 产品标记由产品名称、标准编号、工作端部型式代号、工作端部规格、旋杆长度和强度等级代号组成。 增设六角加力部分的旋具，应在标记后面增加代号H。 示例1：工作端部型式代号为A，规格为0.4×2.5，旋杆长度为75mm，强度等级代号为a的旋具产品标记为：防爆用一字槽螺钉旋具 QB/T2613.12A0.4×2.5-75a 示例2：工作端部型式代号为B，规格为1×5.5，旋杆长度为150mm，强度等级代号为b，带六角加力部分的旋具产品标记为：防爆用一字槽螺钉旋具 QB/T2613.12B1×5.5-150bH 4 要求 4.1 材料 旋杆应采用铍青铜（适用于a系列强度等级）、铝青铜（适用于b系列强度等级）防爆专用材料制造。 4.2 表面质量 4.2.1 旋柄不应有裂纹、缩孔、气泡、漆膜流痕等影响外观和使用性能的缺陷。 4.2.2 旋杆应表面光洁，不应有影响外观和使用性能的缺陷，表面粗糙度Ra不应大于12.5μm。 4.3 工作端部外形 旋杆的工作端面应与旋杆轴线垂直。 4.4 硬度 采用铍青铜制造的旋杆其硬度不应低于35HRC；采用铝青铜制造的旋杆其硬度不应低于25HRC。 4.5 扭矩 旋杆的最小试验扭矩M应符合表3的规定。 a系列最小试验扭矩(N·m)：0.4×2(0.2), 0.4×2.5(0.3), 0.5×3(0.5), 0.6×3(0.8), 0.6×3.5(1.0), 0.8×4(1.2), 1×4.5(1.8), 1.2×6.5(5.5), 1.2×8(7.5), 1.6×8(14), 1.6×10(16), 2×12(30), 2.5×14(35)。 b系列最小试验扭矩(N·m)：0.4×2(0.1), 0.4×2.5(0.2), 0.5×3(0.4), 0.6×3(0.5), 0.6×3.5(0.6), 0.8×4(0.8), 1×4.5(1.2), 1.2×6.5(3.8), 1.2×8(5.5), 1.6×8(8.5), 1.6×10(9.5), 2×12(22), 2.5×14(25.5)。 4.6 旋杆和旋柄的连接强度 旋具的旋杆和旋柄应装配牢固，在承受表4规定的扭矩后，不应出现永久性滑移和松动。 5 试验方法 5.1 材料 制造旋杆的材料的防爆性能按GB/T10686的规定进行试验。 5.2 基本尺寸 旋具的基本尺寸采用通用量具和专用量规检验。 5.3 表面质量 5.3.1 旋具的表面质量采用目测检验。 5.3.2 旋杆的表面粗糙度用符合GB/T6060.2规定的标准样块进行检验。 5.4 工作端部外形 旋杆的工作端部外形采用目测检验。
