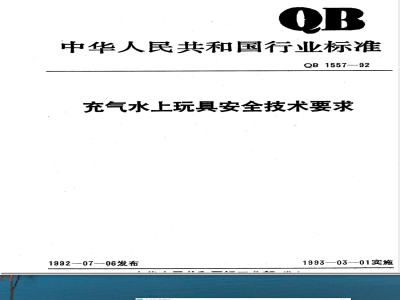

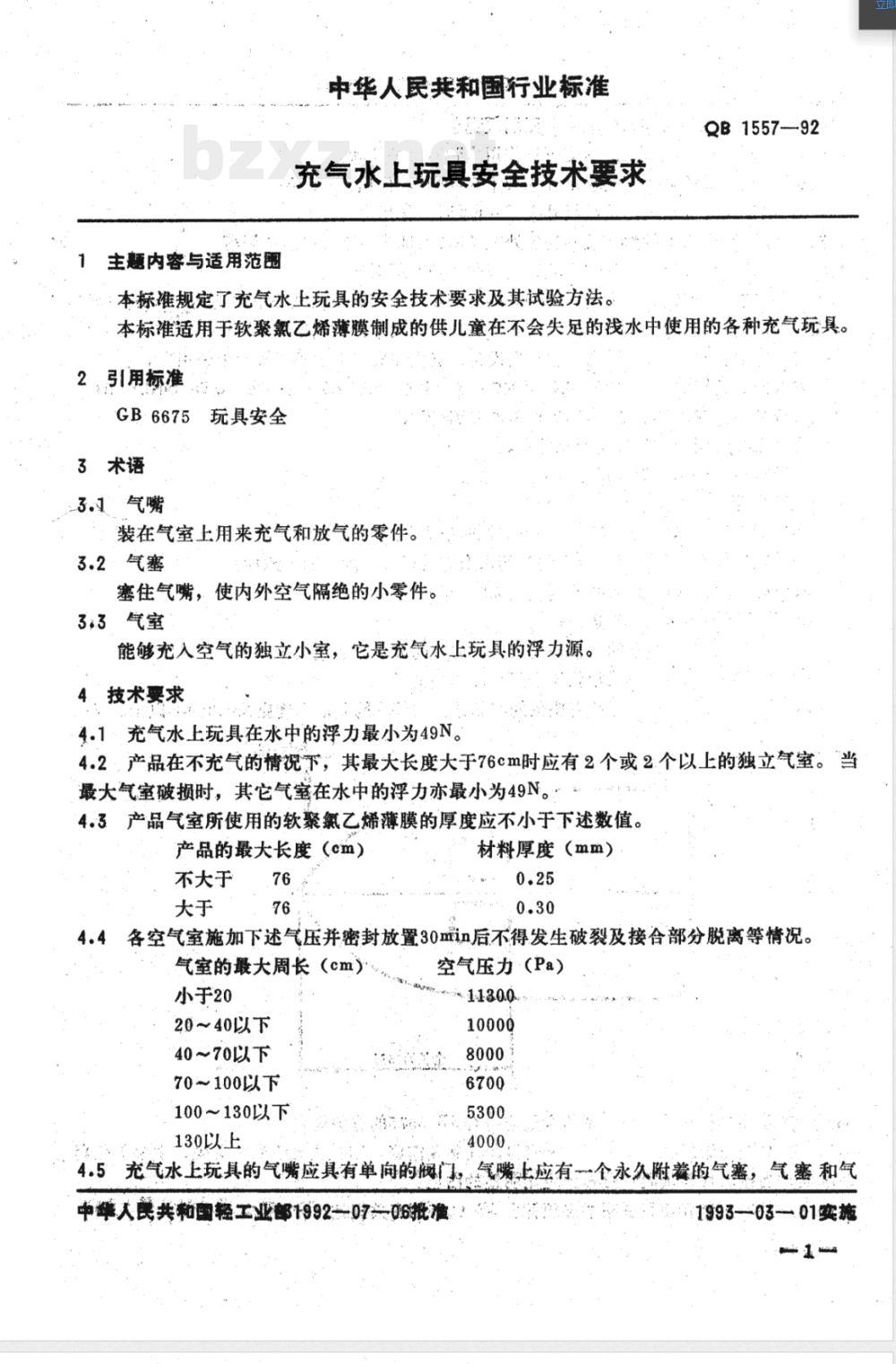

QB1557-92 中华人民共和国行业标准 充气水上玩具安全技术要求 1992-07-06发布 1993-03-01实施 1 范围 本标准规定了充气水上玩具的安全技术要求及其试验方法。本标准适用于软聚氯乙烯薄膜制成的供儿童在不会失足的浅水中使用的各种充气玩具。 2 引用标准 GB6675 玩具安全 3 术语 3.1 气嘴：装在气室上用来充气和放气的零件。 3.2 气塞：塞住气嘴，使内外空气隔绝的小零件。 3.3 气室：能够充入空气的独立小室，它是充气水上玩具的浮力源。 4 技术要求 4.1 充气水上玩具在水中的浮力最小为 49N。 4.2 产品在不充气的情况下，其最大长度大于 76cm 时应有 2 个或 2 个以上的独立气室。当最大气室破损时，其它气室在水中的浮力亦最小为 49N。 4.3 产品气室所使用的软聚氯乙烯薄膜的厚度应不小于下述数值： - 产品最大长度 $le$ 76cm 时，材料厚度 $ge$ 0.25mm； - 产品最大长度 > 76cm 时，材料厚度 $ge$ 0.30mm。 4.4 各空气室施加下述气压并密封放置 30min 后不得发生破裂及接合部分脱离等情况： - 气室最大周长 < 20cm，空气压力为 11300 Pa； - 气室最大周长 20cm～40cm 以下，空气压力为 10000 Pa； - 气室最大周长 40cm～70cm 以下，空气压力为 8000 Pa； - 气室最大周长 70cm～100cm 以下，空气压力为 6700 Pa； - 气室最大周长 100cm～130cm 以下，空气压力为 5300 Pa； - 气室最大周长 130cm 以上，空气压力为 4000 Pa。 4.5 充气水上玩具的气嘴应具有单向的阀门，且气嘴上应有一个永久附着的气塞。气塞和气嘴的密封性能要好，按 5.5 条试验后无漏气现象。 4.6 气嘴和气塞的连接处在承受下述作用力时不得被拉断： a. 当连接处的最大可接触尺寸不大于 6mm 时，作用力为 50N； b. 当连接处的最大可接触尺寸大于 6mm 时，作用力为 9.0N。 4.7 绳索、环带之类的附件及其安装处在按 5.7 条试验后不得破裂或脱落。 4.8 玩具的色彩应鲜艳，且与水的背景成强烈鲜明的对比。 4.9 产品应在距离气门不大于 100mm 处的显著位置上印有永久性的中文或英文的安全标记。英文应使用高度不低于 5mm 的黑体大写字母标出，中文字体高度至少为 5mm。安全标记的中文为“注意：非救生设备，仅供在成年人监护下浅水中使用”。安全标记的英文为：“WARNING: NOT A LIFE SAVING DEVICE, USE ONLY IN SHALLOW WATER UNDER ADULT SUPERVISION”。另外还要标明“定员”及“尺寸”。表示定员：例，1人；表示尺寸：例：100×100(cm)；游泳圈只须标明直径，变形浮舟类只标明最大部分尺寸。 4.10 在底部开有小孩脚可以进入结构的水上充气玩具应符合如下结构： a. 幼儿脚进入孔的圆周应为 35cm 以上； b. 孔的周围均应为圆滑边缘； c. 产品应为不易颠覆的结构，其前部与中部的大小比例规定为 55:45（见图d）； d. 附有把手的产品应采用软质聚氯乙烯成型把手； e. 为支撑幼儿体重，开孔有位的产品其座位部分的质地厚度应为 0.30mm 以上。 4.11 产品涂层材料其有害元素的含量应符合 GB6675 的有关规定。 4.12 产品表面涂层结合应牢固，无明显的迁移及露底。印花图案清晰、美观，在进行 4.12 条试验时，印花图案不应有明显的脱落。产品的包装和使用说明书必须符合 GB6675 的有关规定。 5 试验方法 5.1 试验总则 5.1.1 试验时的环境温度为 23±3℃。 5.1.2 产品试验时，除 4.4 条有特殊要求外，气室中的充气压力应以使用状态充入（约 3200±200Pa）。 5.1.3 气室的最大周长是按 5.1.2 条要求充气后，沿材料的最大拉力方向进行测量。 5.2 试样按 5.1 条充气后放入水中，施加 49N 的负载后产品不得完全浸入水中。 5.3 有 2 个或 2 个以上独立气室的产品，当其最大气室不充气时，其它气室按 5.1 条充气后放入水中，施加 49N 的负载后产品不得完全浸入水中。如果产品气室的大小均相等，可在其任意一只气室不充气的情况下进行上述试验。 5.4 在产品表面平整处用锋利的刀片裁切聚氯乙烯薄膜试样，试样的大小应为 80mm×20mm。用准确至 0.001mm 的测厚仪在试样的对角线上任取 5 点测量，取其算术平均值。检查膜是否符合 4.3 条的要求。 5.5 产品按 4.4 条的规定充气后，将气嘴根部向一侧弯折 90°，然后向相反方向弯折 180°，再回复到原来位置，如此完成一个循环。该试验以 2s/次 的频率反复循环 10 次，然后检查产品是否符合 4.5 条的要求。 5.6 固定在产品上的气嘴，在气嘴和气塞的连接处用测力计以任意的方向在 5s 内均匀地施加所规定的拉力并保持 10s，检查产品是否符合 4.6 条的要求。 5.7 装有绳索、环带之类附件的产品，在不充气的情况下，加载 7N 的力于绳索、环带之类附件上并保持 10s，检查产品是否符合 4.7 条的要求。 5.8 产品涂层材料有害元素的含量试验应符合 GB6675 的有关规定。 5.9 用湿润的白棉布施加 5N 的压力，以 3cm/s 的速度在产品表面的涂层上来回擦拭 3 次，涂层应符合 4.12 条的要求。 附加说明： 本标准由轻工业部质量标准司提出。本标准由全国玩具标准化中心归口。本标准由上海玩具研究所负责起草。本标准主要起草人：孟繁晶、崔文清。
