本标准规定了电鸣乐器放音设备 多功能音箱的术语和定义、分类、要求、测试方法、检验规则和标志、包装、运输、贮存。 本标准适用于两种或两种以上不同电鸣乐器用于放音的多功能音箱。

ICS 97.200.20
分类号：Y58
备案号：36686-2012
中华人民共和国轻工行业标准
QB/T4325-2012
电鸣乐器放音设备
多功能音箱
Electrophones playback equipment-multifunctional amplifier2012-05-24发布
中华人民共和国工业和信息化部发布
2012-11-01实施

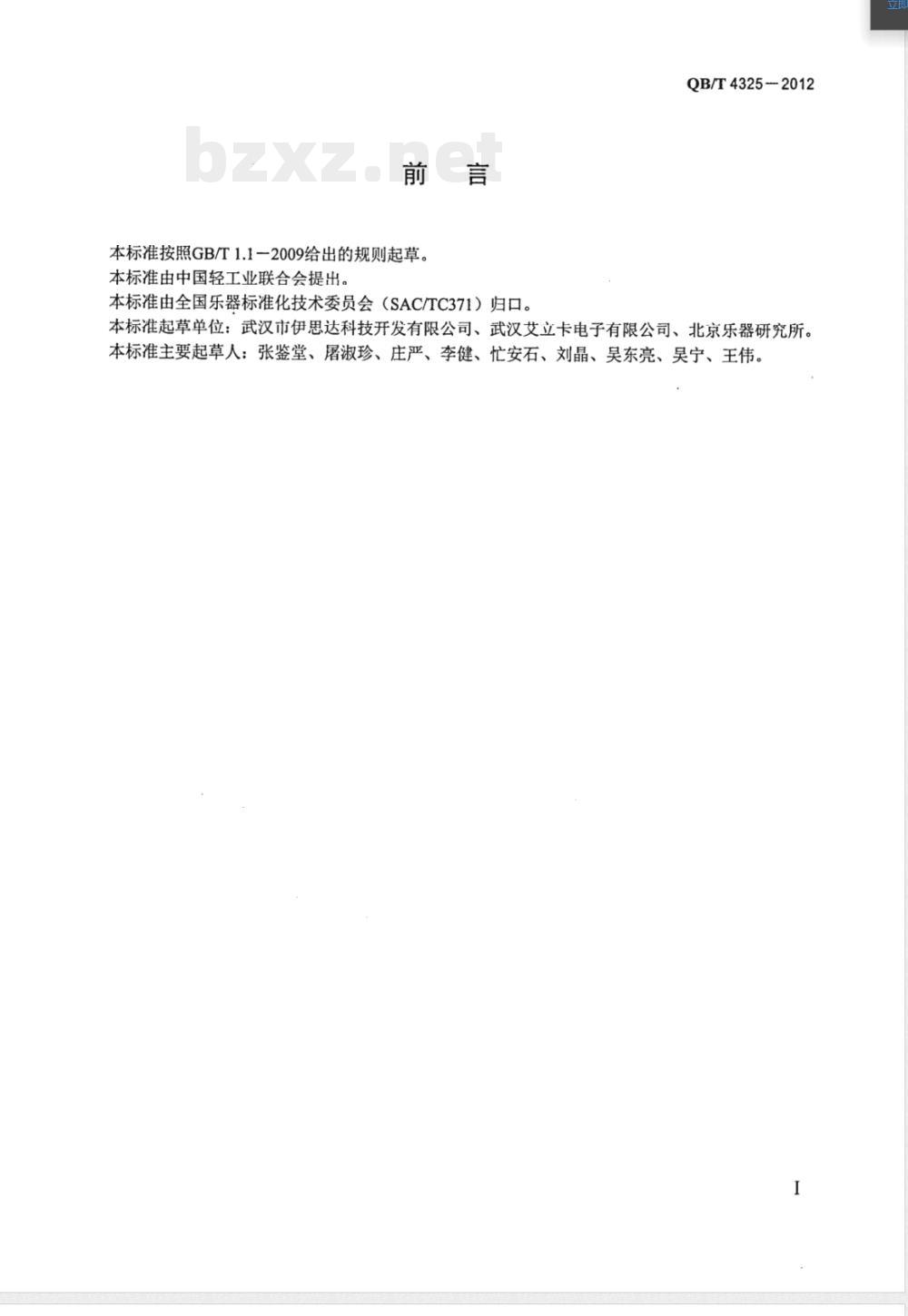

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国乐器标准化技术委员会（SAC/TC371）归口。QB/T4325-2012
本标准起草单位：武汉市伊思达科技开发有限公司、武汉艾立卡电子有限公司、北京乐器研究所。本标准主要起草人：张鉴堂、屠淑珍、庄严、李健、忙安石、刘晶、吴东亮、吴宁、王伟。1范围

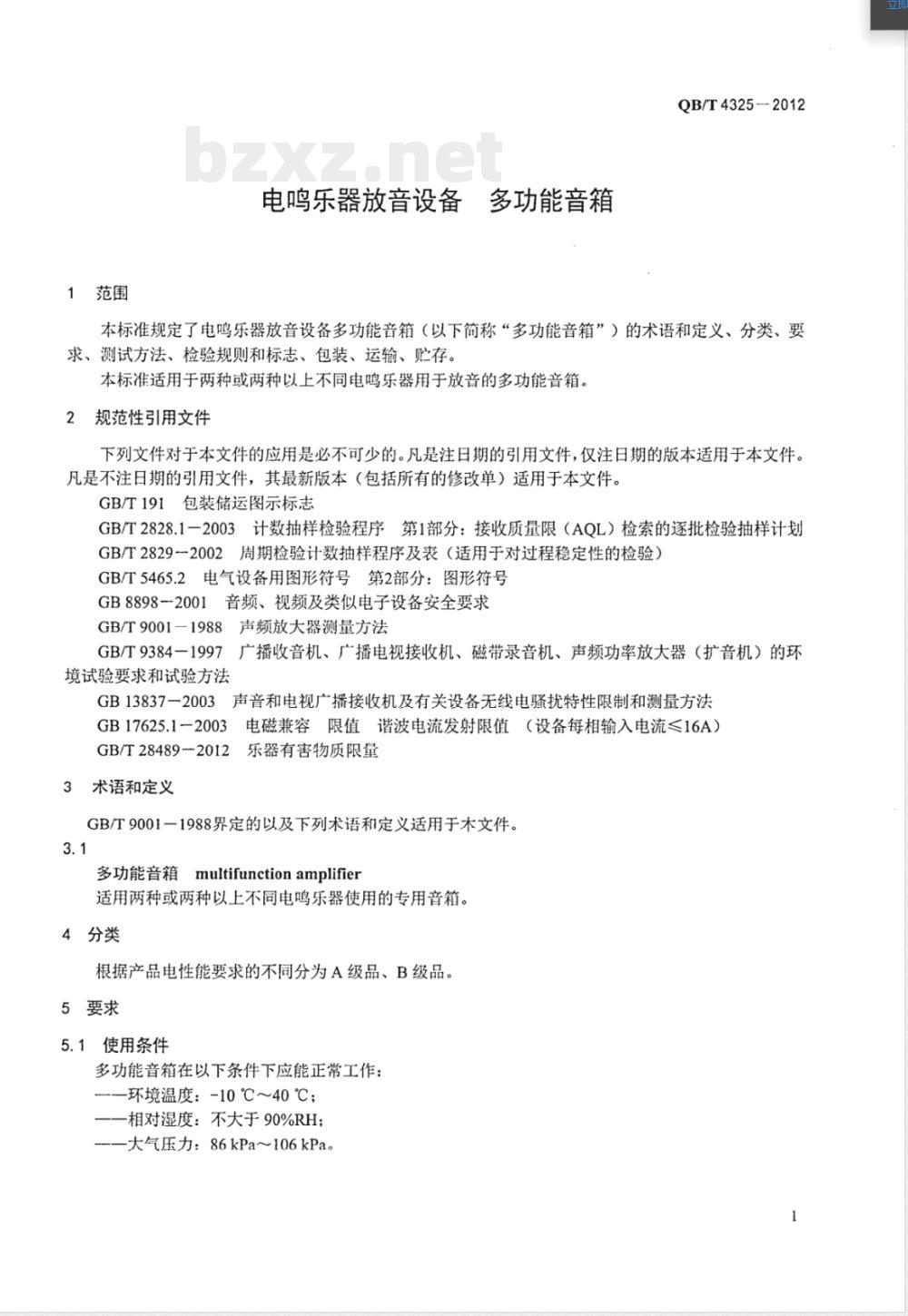

电鸣乐器放音设备
多功能音箱
QB/T4325-2012
本标准规定了电鸣乐器放音设备多功能音箱（以下简称“多功能音箱”）的术语和定义、分类、要求、测试方法、检验规则和标志、包装、运输、贮存。本标准适用于两种或两种以上不同电鸣乐器用于放音的多功能音箱。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T2828.1一2003计数抽样检验程序第1部分：接收质量限（AQL）检索的逐批检验抽样计划GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T5465.2电气设备用图形符号第2部分：图形符号GB88982001音频、视频及类似电子设备安全要求GB/T9001一1988声频放大器测量方法GB/T9384一1997广播收音机、广播电视接收机、磁带录音机、声频功率放大器（扩音机）的环境试验要求和试验方法
GB13837一2003声音和电视广播接收机及有关设备无线电骚扰特性限制和测量方法GB17625.1-2003电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）GB/T28489—2012
乐器有害物质限量
3术语和定义
GB/T9001一1988界定的以及下列术语和定义适用于木文件。3.1
育multifunctionamplifier
多功能音箱
适用两种或两种以上不同电鸣乐器使用的专用音箱。4分类
根据产品电性能要求的不同分为A级品、B级品。5要求
5.1使用条件
多功能音箱在以下条件下应能正常工作：环境温度：-10℃～40℃；
相对湿度：不大于90%RH；
—大气压力：86kPa～106kPa。
QB/T4325—2012

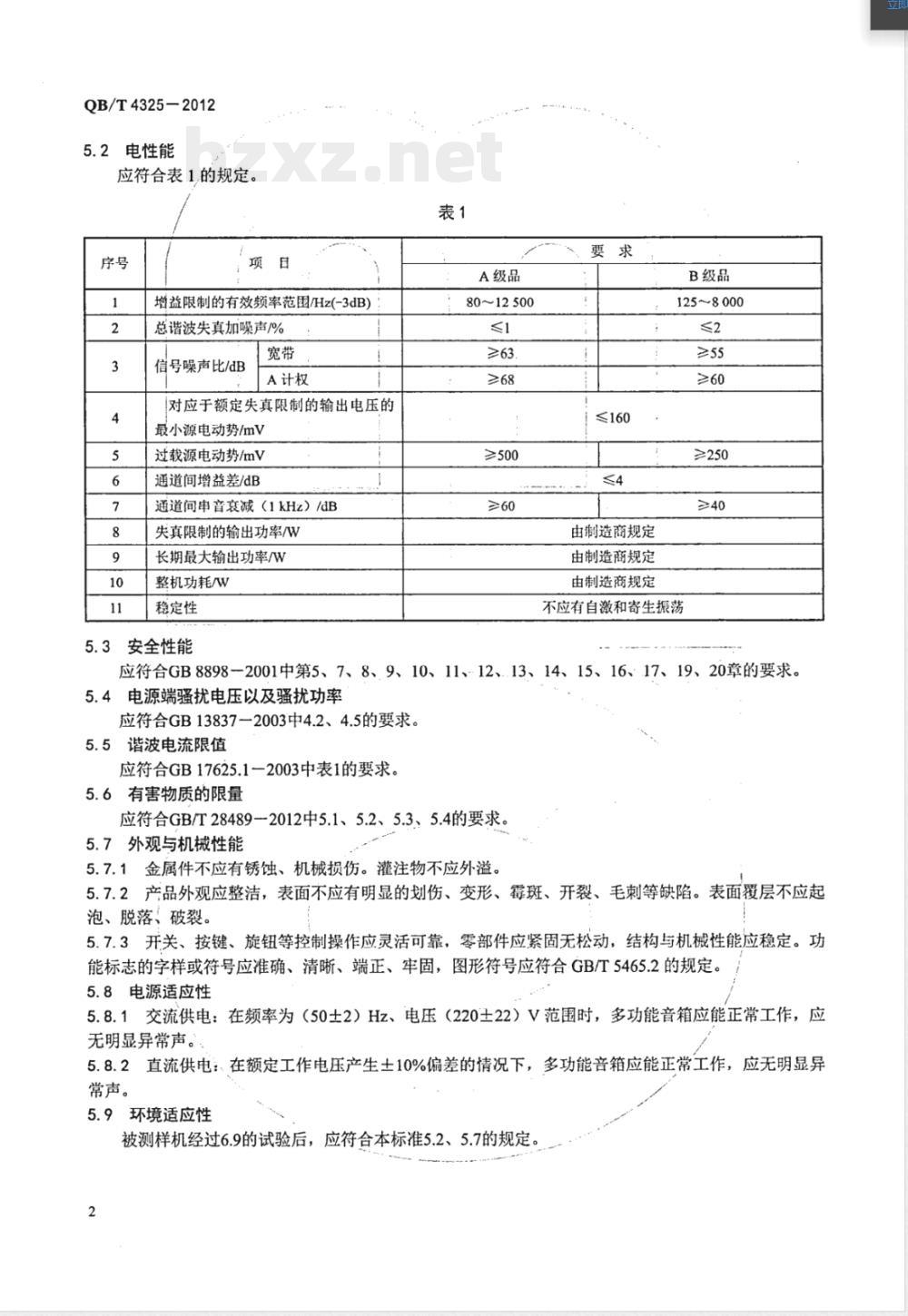

5.2电性能
应符合表1,的规定。
增益限制的有效频率范围/Hz(-3dB)总谐波失真加噪声/%
信号噪声比/dB
A计权
对应于额定失真限制的输出电压的最小源电动势/mV
过载源电动势/mV
通道间增益差/dB
通道间串音衰减（1kHz）/dB
失真限制的输出功率/W
长期最大输出功率/W
整机功耗/W
稳定性
安全性能
A级品
80~12500
≥500
≤160
由制造商规定
由制造商规定
由制造商规定
B级品
125~8000
≥250
不应有自激和寄生振荡
应符合GB88982001中第5、7、8、9、10、11、-12、.13、14、15、16、17、19、20章的要求。电源端骚扰电压以及骚扰功率
应符合GB13837一2003中4.2、4.5的要求。5.5谐波电流限值
应符合GB17625.1一2003中表1的要求。5.6有害物质的限量
应符合GB/T284892012中5.1、5.2、5.3、5.4的要求5.7外观与机械性能
5.7.1金属件不应有锈蚀、机械损伤。灌注物不应外溢。5.7.2产品外观应整洁，表面不应有明显的划伤、变形、霉斑、开裂、毛刺等缺陷。表面覆层不应起泡、脱落、破裂。
5.7.3开关、按键、旋钮等控制操作应灵活可靠，零部件应紧固无松动，结构与机械性能应稳定。功能标志的字样或符号应准确、清晰、端正、牢固，图形符号应符合GB/T5465.2的规定。5.8电源适应性
5.8.1交流供电：在频率为（50土2）Hz、电压（220土22）V范围时，多功能音箱应能正常工作，应无明显异常声。
5.8.2直流供电：、在额定工作电压产生土10%偏差的情况下，多功能音箱应能正常工作，应无明显异常声。
环境适应性
被测样机经过6.9的试验后，应符合本标准5.2、5.7的规定。2

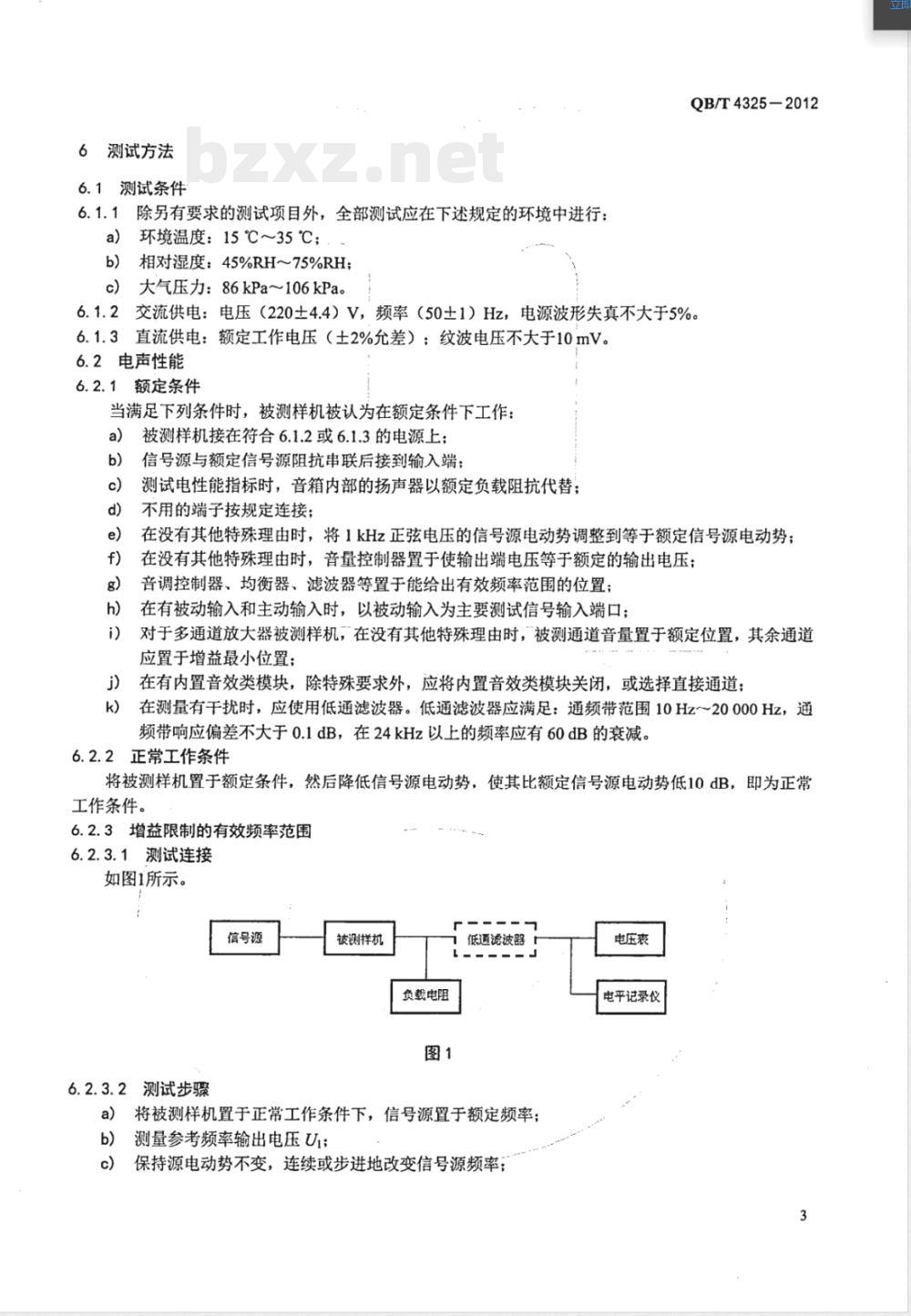

测试方法
6.1测试条件
6.1.1除另有要求的测试项目外，全部测试应在下述规定的环境中进行：a）环境温度：15℃～35℃；
b）相对湿度：45%RH～75%RH；
c）大气压力：86kPa～106kPa。QB/T4325-2012
6.1.2交流供电：电压（220土4.4）V，频率（50土1）Hz，电源波形失真不大于5%。6.1.3直流供电：额定工作电压（土2%允差）；纹波电压不大于10mV。6.2电声性能
6.2.1额定条件
当满足下列条件时，被测样机被认为在额定条件下工作：a)
被测样机接在符合6.1.2或6.1.3的电源上；信号源与额定信号源阻抗串联后接到输入端：测试电性能指标时，音箱内部的扬声器以额定负载阻抗代替；不用的端子按规定连接；
在没有其他特殊理由时，将1kHz正弦电压的信号源电动势调整到等于额定信号源电动势；在没有其他特殊理由时，音量控制器置于使输出端电压等于额定的输出电压；音调控制器、均衡器、滤波器等置于能给出有效频率范围的位置；在有被动输入和主动输入时，以被动输入为主要测试信号输入端口；对于多通道放大器被测样机，在没有其他特殊理由时，被测通道音量置于额定位置，其余通道应置于增益最小位置：
在有内置音效类模块，除特殊要求外，应将内置音效类模块关闭，或选择直接通道；j）
k）在测量有干扰时，应使用低通滤波器。低通滤波器应满足：通频带范围10Hz～20000Hz，通频带响应偏差不大于0.1dB，在24kHz以上的频率应有60dB的衰减。6.2.2正常工作条件
将被测样机置于额定条件，然后降低信号源电动势，使其比额定信号源电动势低10dB，即为正常工作条件。
6.2.3增益限制的有效频率范围
6.2.3.1测试连接
如图1所示。
信号源
6.2.3.2测试步骤
被测样机
负载电阻
低通滤波器
a）将被测样机置于正常工作条件下，信号源置于额定频率：测量参考频率输出电压Ui：
保持源电动势不变，连续或步进地改变信号源频率；电压表
电平记录仪
QB/T4325-2012
测量并记录输出电压U2与U的偏差：d)
输出电压偏差所对应的频响偏差范围为增益限制的有效频率范围。e
6.2.4总谐波失真加噪声
6.2.4.1测试连接
如图2所示。
信号源
6.2.4.2测试步骤
被测样机
将被测样机置于正常工作状态下；a)
b）输入参考频率的源电动势E;
负载电阻
低通滤波器
用谐波失真仪测量输出电压总谐波失真加噪声；电压表
谐波失真仪
示波器
被测样机为多通道放大器时，各通道应分别测试，分别说明每个通道的总谐波失真加噪声。d)
6.2.5信号噪声比
6.2.5.1测试连接
如图1所示。
6.2.5.2测试步骤
被测样机置于额定条件；
测量被测样机负载阻抗上的额定输出电压U；将输入信号源电动势减小到零，测量输出电压U2：信号噪声比SNR按式(1)计算：
SNR = 20lg
式中：
SNR—信号噪声比，单位为分贝（dB）；U—额定输出电压，单位为伏特（V）：U2一输出电压，单位为伏特（V）。..(1)
分别在接A计权滤波器和宽带滤波器的条件下，测量A计权信号噪声比或宽带信号噪声比，e)
并在测试结果中注明。
6.2.6对应于额定失真限制的输出电压的最小源电动势按GB9001-1988中17.4的规定。
6.2.7过载源电动势
按GB9001-1988中19.1的规定。
6.2.8通道间增益差
按GB9001-1988中29.1的规定。
6.2.9通道间串音衰减
按GB9001-1988中28.2的规定。
6.2.10失真限制的输出功率
按GB9001-1988中18.3.2的规定。6.2.11长期最大输出功率
按GB9001-1988中19.3.2的规定。6.2.12整机功耗
QB/T4325-2012
将被测样机置于额定条件下，输入额定源电动势，用功率计测量被测样机从电源汲取的功率。注：此功率为额定条件下整机功耗。6.2.13稳定性
6.2.13.1测试连接
如图2所示。
6.2.13.2测试步骤
a）被测样机置于额定条件下；
把音量控制器置于增益最小位置，断开负载电阻，将负载分别接电容100pF、电容Cm以及电b）
容100pF至Cm间的任一电容值的电容器。Cm的计算见式(2)：1
Cm= 2元f.Ro
式中：
Cm—一为对应增益限制的有效频率范围上限频率的负载电容，单位为皮法（pF）；f—-为对应增益限制的有效频率范围的上限频率，单位为赫兹（Hz）；Ro——为额定负载电阻，单位为欧姆（2）。对以上各个电容性负载，分别在增益限制的有效频率范围内改变信号源频率，并调节音量控制器，在额定输出电压以下任何电平处，用示波器观察被测样机输出波形。6.3安全性能
按GB8898-2001中第5、7、8、9、10、11、12、13、14、15、16、17、19、20章的规定。6.4电源端骚扰电压以及骚扰功率按GB13837一2003中第5章的规定。6.5谐波电流限值
按GB17625.1一2003中第6章的规定。6.6有害物质的限量
按GB/T28489-2012中6.2、6.3、6.4、6.5的规定。6.7外观与机械性能
感官检查。
6.8电源适应性免费标准下载网bzxz
6.8.1测试连接
电鸣乐器
被测样机
电鸣乐器有源音箱
QB/T4325-2012
6.8.2交流供电
用调压器将（50土2）Hz的交流电源分别调到198V和242V，按图3连接，感官检查。6.8.3直流供电
用调压器使额定工作电压产生土10%的偏差，按图3连接，感官检查。6.9环境适应性
按GB/T9384一1997中第3章的规定。7检验规则
7.1产品应由收购部门验收或委托生产厂质量管理部门检验。合格产品应附产品合格证方可出。7.2当对产品有特殊要求时，应由供需双方根据合同协商具体的检验项目。7.3产品检验分为出厂检验和型式检验。7.3.1出厂检验
7.3.1.1出厂检验的抽样方案应符合GB/T2828.1一2003中关于正常检验-次抽样方案的规定。7.3.1.2电鸣乐器放音设备属于对安全有特殊要求的产品，GB8898一2001中10.3、15.2所规定的检验项目应在生产过程中逐台进行。7.3.1.3出厂检验的检验项目（除7.3.1.2规定外）、要求、测试方法、检验水平、接收质量限（AQL）应符合表2的规定。
检验项目
电性能表1中序号1、2、3、8
外观与机械性能
型式检验
测试方法
检验水平
接收质量限（AQL）
7.3.2.1型式检验应每两年进行一次。在更改结构、制造工艺及主要原材料并可能影响产品性能时或停产六个月以上恢复生产时也应进行。型式检验的样品应从当前生产的、经出厂检验合格的产品中随机抽取。7.3.2.2
型式检验的抽样方案应符合GB/T2829一2002中判别水平I，一次抽样方案的规定。7.3.2.3
型式检验的检验项目、要求、测试方法、不合格质量水平（RQL）、判定数组应符合表3的7.3.2.4
规定。
7.3.2.4.1安全性能、电源端骚扰电压以及骚扰功率、谐波电流限值以本周期生产的使用相同材料和相同结构的产品为一个批量。
7.3.2.4.2有害物质限量以本周期生产的使用相同材料的产品为一个批量。表3
安全性能
检验项目
电源端骚扰电压以及骚扰功率
谐波电流限值
有害物质的限量
电性能
电源适应性
环境适应性
测试方法
今合格质量水平（RQL）
判定数组
7.3.2.5型式检验合格，则本周期生产的产品为合格品。7.3.2.6经过型式检验的产品，不应作为合格品出厂。8标志、包装、运输、贮存
QB/T4325-2012
8.1产品出厂时应附有产品合格证及使用说明书。合格证或使用说明书上应写明本产品符合所执行标准的编号。
8.2每台产品上应附有生产厂名、生产日期、商标、型号、电源性质、额定电源电压或工作电压范围、电源频率及功耗等字样或标志。8.3产品的外包装箱上面应标有下列字样或符号：a)
生产厂名、地址；
产品的名称、商标和型号；
质量（含包装）/kg；
包装体积（1xbxh，mm3）：
安全认证标志；
“易碎物品”、“怕雨”、“堆码层数”、“向上”等储运符号或字样，符号应符合GB/T191的规定。
8.4产品在运输过程中不得日晒、雨淋。外包装应能满足中、长途运输的需要。8.5产品应放置在相对湿度不大于85%RH、温度0℃～40℃的室内存放，不应雨淋、日晒，距热源及有机溶剂的距离至少2000mm以上，距地面、墙壁至少100mm。8.6产品在装卸和堆码时应小心轻放，不应压以重物。8.7产品在符合上述运输、贮存的条件下，一年内如发现因制造方面原因造成的质量问题，由生产厂家负责。
QB/T4325-2012
