本标准规定了电鸣乐器放音设备电吉它用音箱的术语和定义、分类、要求、测试方法、检验规则和标志、包装、运输、贮存。 本标准适用于电吉它用音箱。 本标准不适用于古典式、民谣式吉它用音箱。

ICS 97.200.20
分类号：Y58
备案号：36687-2012

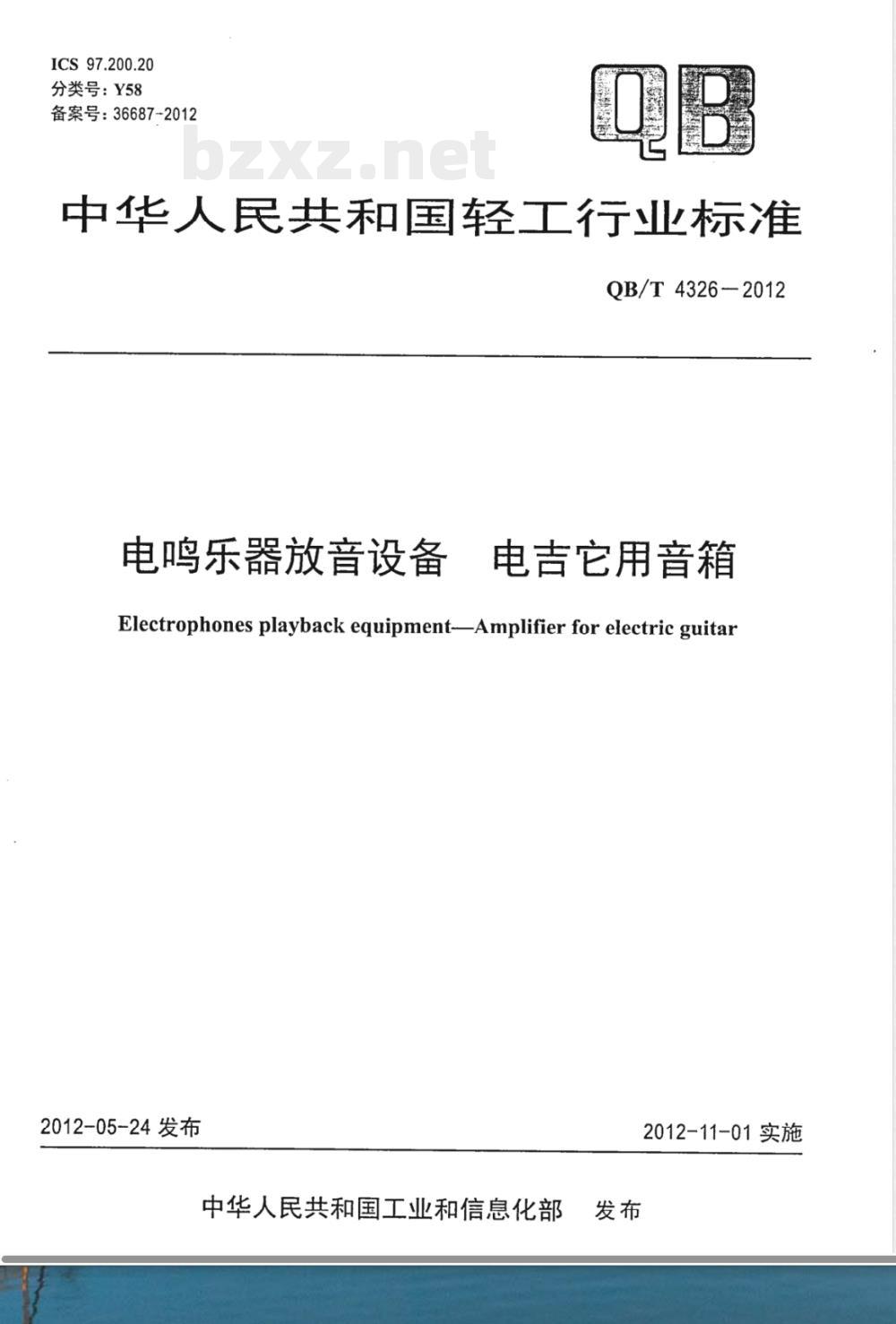

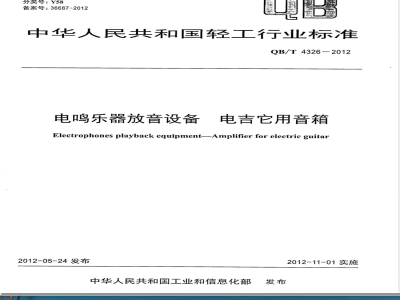

中华人民共和国轻工行业标准
QB/T 4326—2012
电鸣乐器放音设备
电吉它用音箱
Electrophones playback equipment-Amplifier for electric guitar2012-05-24发布
中华人民共和国工业和信息化部2012-11-01实施

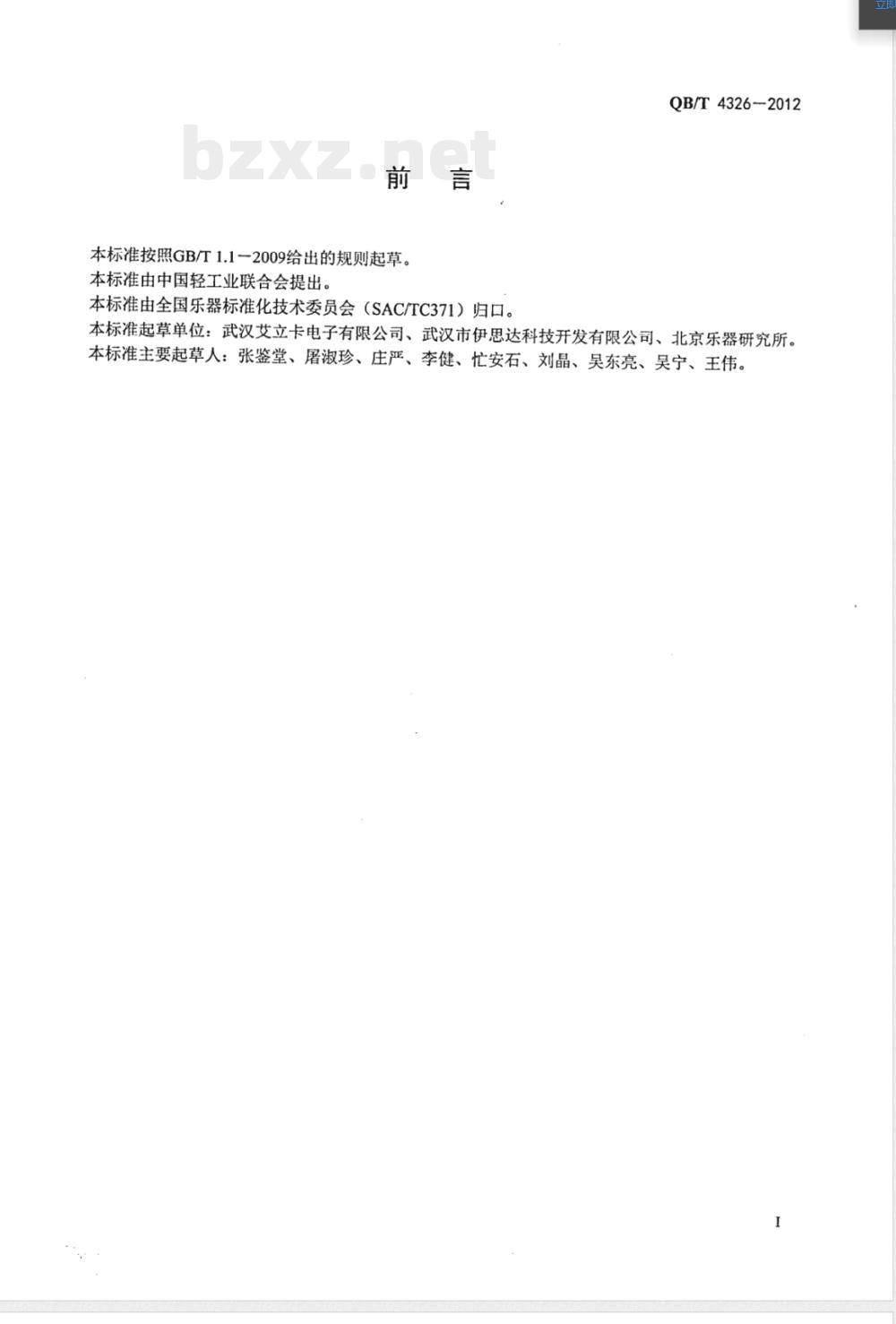

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。QB/T4326-2012
本标准由全国乐器标准化技术委员会（SAC/TC371）归口。本标准起草单位：武汉艾立卡电子有限公司、武汉市伊思达科技开发有限公司、北京乐器研究所。本标准主要起草人：张鉴堂、屠淑珍、庄严、李健、忙安石、刘晶、吴东亮、吴宁、王伟。1范围

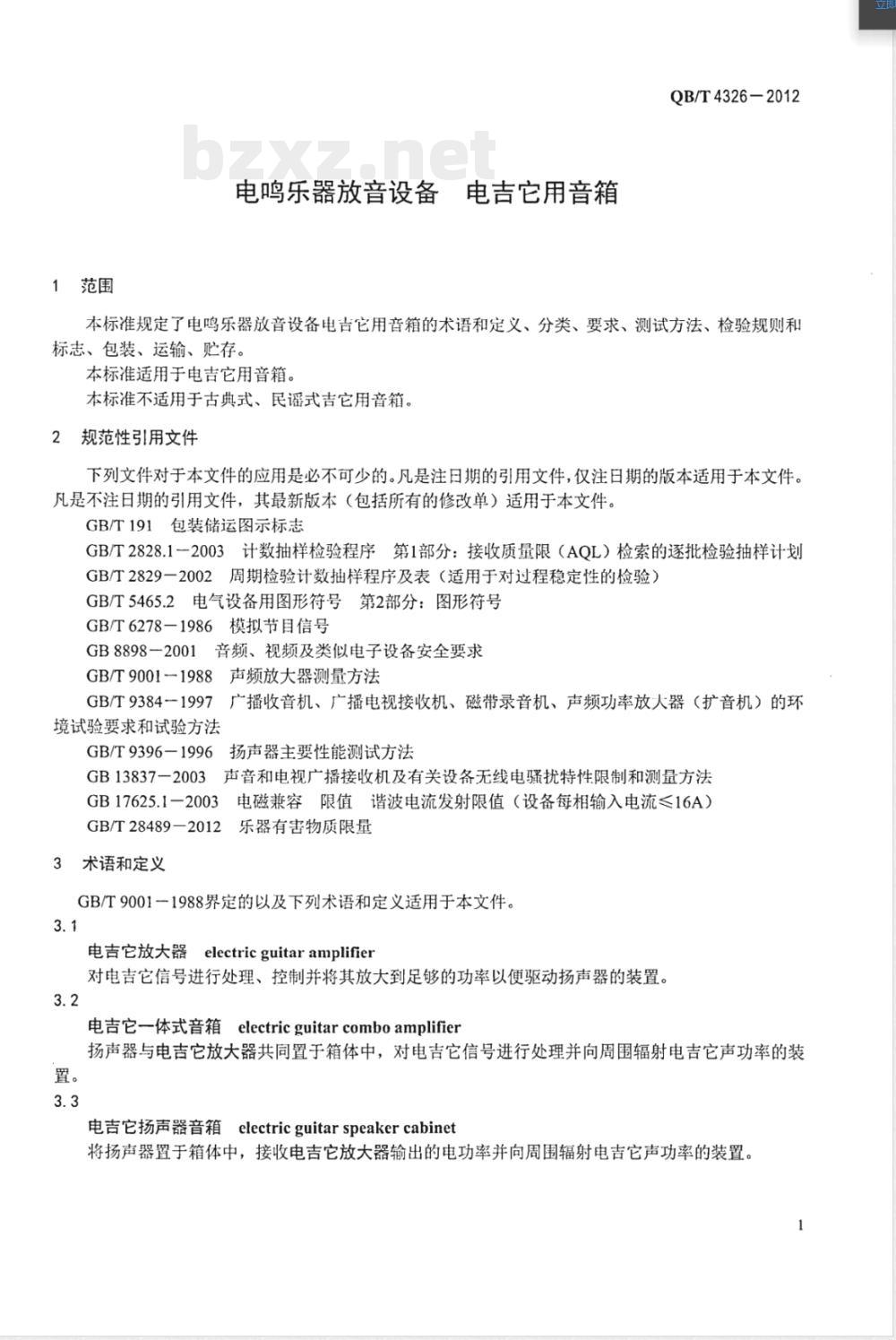

电鸣乐器放音设备电吉它用音箱QB/T4326—2012
本标准规定了电鸣乐器放音设备电吉它用音箱的术语和定义、分类、要求、测试方法、检验规则和标志、包装、运输、贮存。
本标准适用于电吉它用音箱。
本标准不适用于古典式、民谣式吉它用音箱。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T2828.1一2003计数抽样检验程序第1部分：接收质量限（AQL）检索的逐批检验抽样计划GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T5465.2电气设备用图形符号第2部分：图形符号GB/T6278－1986模拟节目信号
GB8898一2001音频、视频及类似电子设备安全要求GB/T9001一1988声频放大器测量方法GB/T9384一1997广播收音机、广播电视接收机、磁带录音机、声频功率放大器（扩音机）的环境试验要求和试验方法
GB/T9396一1996扬声器主要性能测试方法GB13837一2003声音和电视广播接收机及有关设备无线电骚扰特性限制和测量方法GB17625.1一2003电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A）GB/T28489—2012
乐器有害物质限量
3术语和定义
GB/T9001一1988界定的以及下列术语和定义适用于本文件。3.1
电吉它放大器electricguitaramplifier对电吉它信号进行处理、控制并将其放大到足够的功率以便驱动扬声器的装置。3.2
电吉它一体式音箱electricguitarcomboamplifier扬声器与电吉它放大器共同置于箱体中，对电吉它信号进行处理并向周围辐射电吉它声功率的装置。
电吉它扬声器音箱electricguitarspeakercabinet将扬声器置于箱体中，接收电吉它放大器输出的电功率并向周围辐射电吉它声功率的装置。1
QB/T4326—2012

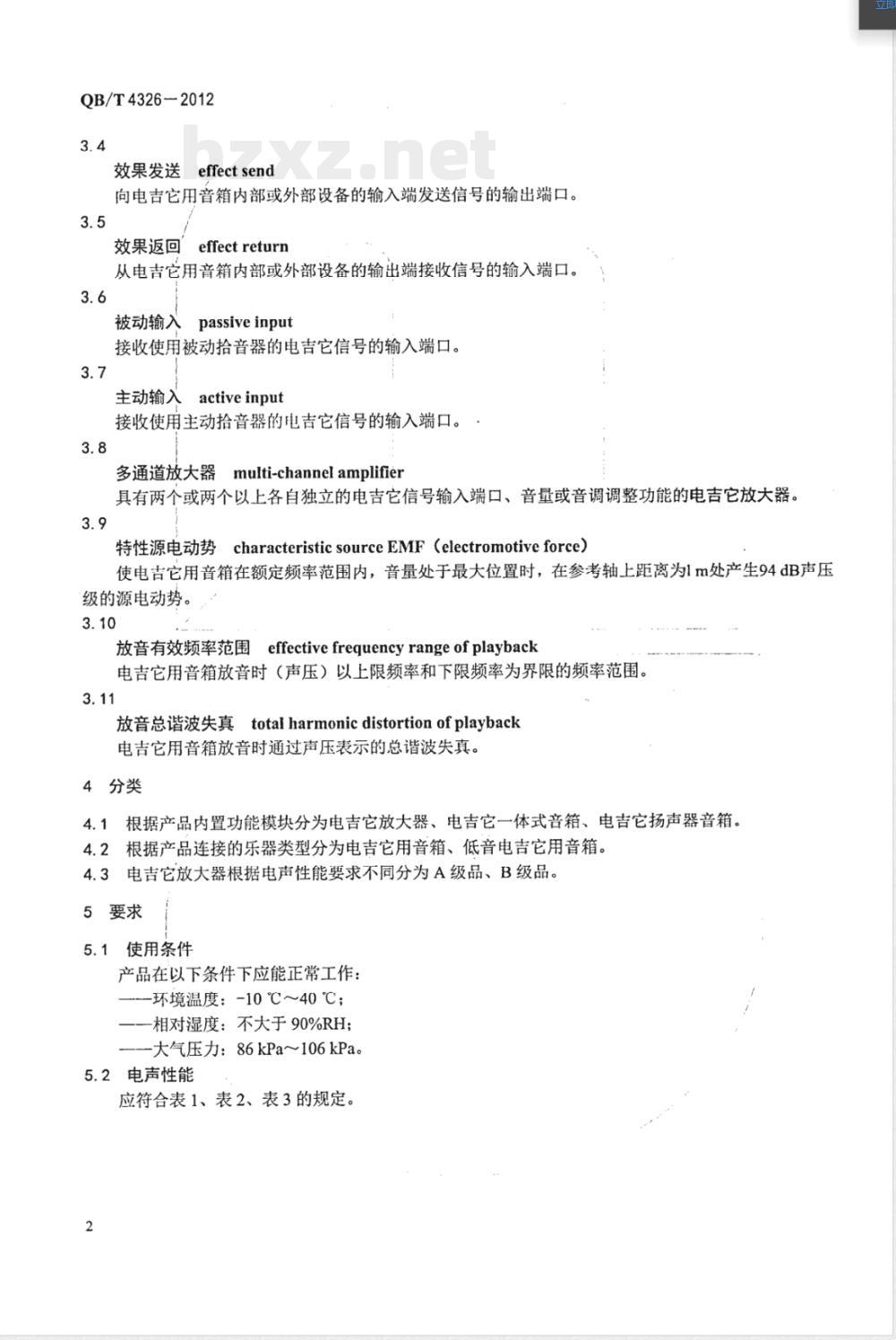

效果发送effectsend
向电吉它用音箱内部或外部设备的输入端发送信号的输出端口。3.5
效果返回effectreturn
从电吉它用音箱内部或外部设备的输出端接收信号的输入端口。3.6
passiveinput
被动输入
接收使用被动拾音器的电吉它信号的输入端口。3.7
主动输入
activeinput
接收使用主动拾音器的电吉它信号的输入端口。3.8
multi-channelamplifier
多通道放大器
具有两个或两个以上各自独立的电吉它信号输入端口、音量或音调调整功能的电吉它放大器。3.9
特性源电动势characteristic sourceEMF（electromotiveforce）使电吉它用音箱在额定频率范围内，音量处于最大位置时，在参考轴上距离为1m处产生94dB声压级的源电动势。
放音有效频率范围effectivefrequencyrangeofplayback电吉它用音箱放音时（声压）以上限频率和下限频率为界限的频率范围。3.11
放音总谐波失真totalharmonicdistortionofplayback电吉它用音箱放音时通过声压表示的总谐波失真。4分类
4.1根据产品内置功能模块分为电吉它放大器、电吉它一体式音箱、电吉它扬声器音箱。4.2根据产品连接的乐器类型分为电吉它用音箱、低音电吉它用音箱。4.3电吉它放大器根据电声性能要求不同分为A级品、B级品。5
使用条件
产品在以下条件下应能正常工作：环境温度：-10℃～40℃；
相对湿度：不大于90%RH；
-大气压力：86kPa～106kPa。
5.2电声性能
应符合表1、表2、表3的规定。

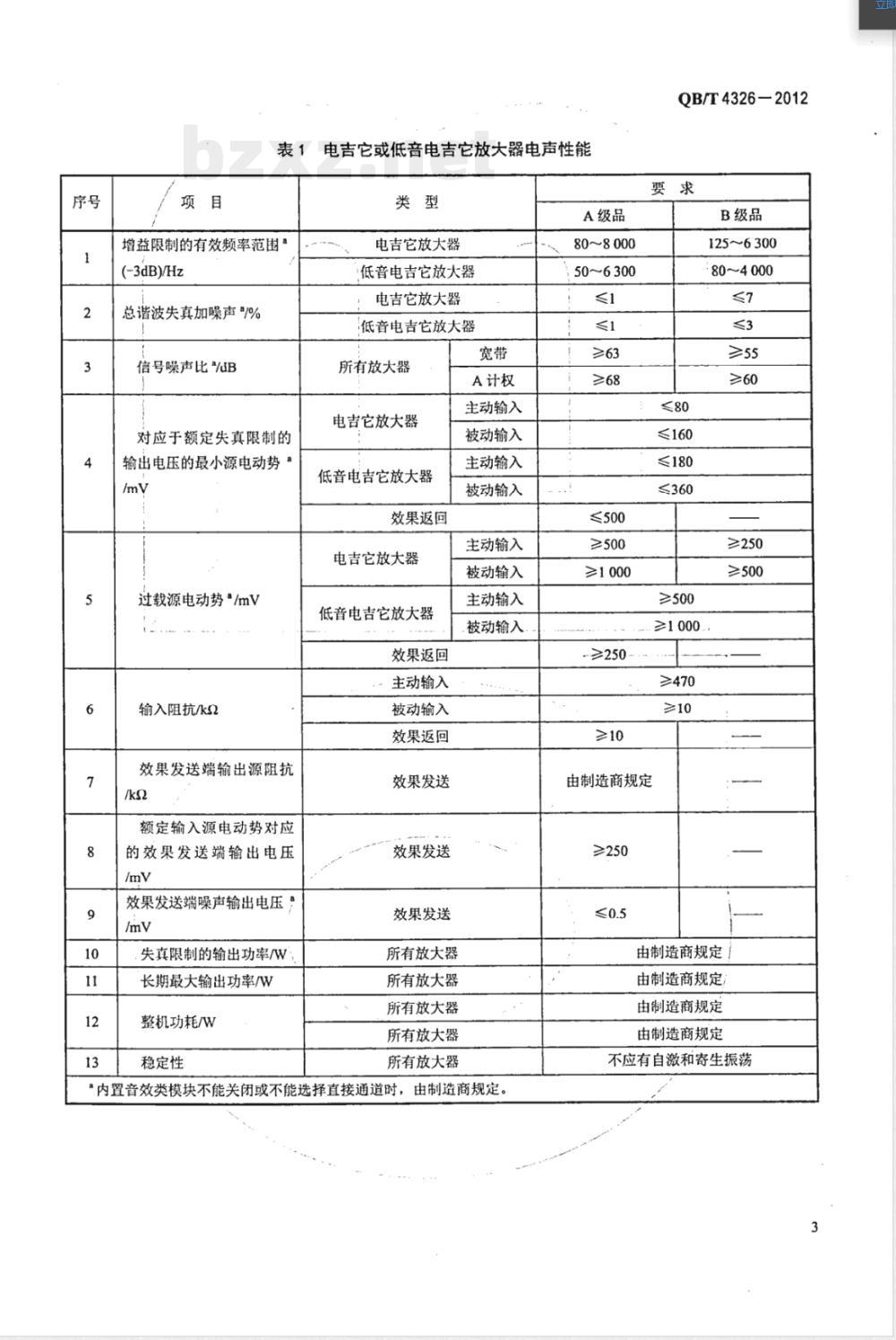

表1电吉它或低音电吉它放大器电声性能类型
A级品
增益限制的有效频率范围“
(-3dB)/Hz
总谐波失真加噪声“/%
信号噪声比\/uB
对应于额定失真限制的
输出电压的最小源电动势a
过载源电动势/mV
输入阻抗/ks
效果发送端输出源阻抗
额定输入源电动势对应
的效果发送端输出电压
效果发送端噪声输出电压”
失真限制的输出功率/W
长期最大输出功率/W
整机功耗/W
稳定性
电吉它放大器
低音电吉它放大器
电吉它放大器
低音电吉它放大器
所有放大器
电吉它放大器
低音电吉它放大器
效果返回
电吉它放大器
低音电吉它放大器
效果返回
主动输入
被动输入
效果返回
效果发送
效果发送
效果发送
所有放大器
A计权
主动输入
被动输入
主动输入
被动输入
主动输入
被动输入
主动输入
被动输入
所有放大器
所有放大器
所有放大器
所有放大器
“内置音效类模块不能关闭或不能选择直接通道时，由制造商规定。80~8.000
50~6300Www.bzxZ.net
≤500
≥500
≥1000
≥250
QB/T4326—2012
≤160
≤180
≤360
≥500
≥470
由制造商规定
≥250
B级品
125~6300
：80~4000
≥250
≥500
由制造商规定
由制造商规定
由制造商规定
由制造商规定
不应有自激和寄生振荡
QB/T4326-2012
特性源电动势/mV
表2电吉它或低音电吉它一体式音箱电声性能类型
所有一体式音箱
放音有效频率范围
(-3dB)/Hz
放音总谐波失真/%
放音总谐波失真/%
信号噪声比/dB
长期最大输出功率
失真限制的输出功
电吉它一体
式音箱
低音电吉它
一体式音箱
所有一体式音箱
在200Hz～2kHz频率范围内
在>2kHz～6.3kHz频率范围内
在125Hz～2kHz频率范围内
在>2kHz～5kHz频率范围内
所有一体式音箱
所有一体式音箱
所有一体式音箱
b内置音效类模块不能关闭或不能选择直接通道时，由制造商规定。表3电吉它或低音电吉它扬声器音箱电声性能序号
放音有效频率范围
(-3dB)/Hz
放音总谐波失真/%
长期最大输入电压V
指定频带内的特性
灵敏度/dB
额定噪声功率/W
额定阻抗/2
电吉它扬声
器音箱
低音电吉它
扬声器音箱
所有扬声器音箱
在200Hz～2kHz频率范围内
在>2kHz~6.3kHz频率范围内
在125Hz～2kHz频率范围内
在>2 kHz～5 kHz 频率范围内
所有扬声器音箱
所有扬声器音箱
所有扬声器音箱
所有扬声器音箱
由制造商规定
由制造商规定
由制造商规定
由制造商规定，不应小于产
品铭牌所标称功率
由制造商规定
由制造商规定
由制造商规定，
经测试后不
应出现异常声
由制造商规定，允许偏差应
不超过±3dB
由制造商规定，不应小于产
品铭牌所标称功率
由制造商规定，偏差应不超
过±20%
安全性能
应符合GB8898-2001中第5、7、8、9、10、11、12、13、14、15、16、17、19、20章的要求。电源端骚扰电压以及骚扰功率
应符合GB138372003中4.2、4.5的要求。4
5.5谐波电流限值
应符合GB17625.1-2003中表1的要求。5.6有害物质的限量
应符合GB/T28489-2012中5.1、5.2、5.3、5.4的要求。5.7外观与机械性能
5.7.1金属件不应有锈蚀、机械损伤。灌注物不应外溢。QB/T4326-2012
5.7.2产品外观应整洁，表面不应有明显的划伤、变形、霉斑、开裂、毛刺等缺陷。表面覆层不应起泡、脱落、破裂。说明功能的字样或符号应明确、清晰、端正、牢固，图形符号应符合GB/T5465.2-2008的规定。
5.7.3开关、按键、旋钮等控制操作应灵活可靠，零部件应紧固无松动，结构应稳定。5.8电源适应性
5.8.1交流供电：产品在频率为（50士2）Hz、电压（220土22）V范围时，应能正常工作，无明显异常声。
5.8.2直流供电：产品在额定工作电压产生土10%偏差的情况下，应能正常工作，无明显异常声。5.9环境适应性
被测样机经过6.9的试验后，应符合本标准5.2、5.7的规定。6测试方法
6.1测试条件
6.1.1除另有要求的测试项目外，全部测试应在下述规定的环境中进行：a）环境温度：15℃～35℃；
b）相对湿度：45%RH～75%RH；
c）大气压力：86kPa～106kPa。6.1.2交流供电：电压（220土4.4）V，频率（50±1）Hz，电源波形失真不大于5%。6.1.3直流供电：额定工作电压（土2%允差）；纹波电压不大于10mV。6.2电性能
6.2.1额定条件
当满足下列条件时，被测样机被认为在额定条件下工作：a）被测样机接在符合6.1.2或6.1.3的电源上；信号源与额定信号源阻抗串联后接到输入端：b）
测试电性能指标时，输出端接额定负载阻抗（电吉它一体式音箱或低音电吉它一体式音箱内部c)
的扬声器以额定负载阻抗代替)；d)
不用的端子按规定连接；
在没有其他特殊理由时，将1kHz正弦电压的信号源电动势调整到等于额定信号源电动势；在没有其他特殊理由时，音量控制器置于使输出端电压等于额定的输出电压；f）
音调控制器、均衡器、滤波器等置于能给出有效频率范围的位置；在有被动输入和主动输入时，以被动输入为主要测试信号输入端口；h)
对于多通道放大器被测样机，在没有其他特殊理由时，被测通道音量置于额定位置，其余通道i）
应置于增益最小位置；
j）·在有内置音效类模块，除特殊要求外，应将内置音效类模块关闭，或选择直接通道；k)
在测量有干扰时，应使用低通滤波器。低通滤波器应满足：通频带范围10Hz～20000Hz，通频带响应偏差不大于0.1dB，在24kHz以上的频率应有60dB的衰减。S
QB/T4326-2012
正常工作条件
将被测样机置于额定条件，然后降低信号源电动势，使其比额定信号源电动势低10dB，即为正常工作条件。
6.2.3增益限制的有效频率范围
6.2.3.1测试连接
如图1所示。
信号源
测试步骤
被测样机
负载电阻
低通滤波器
图1增益限制的有效频率范围测试连接示意将被测样机置于正常工作条件下，信号源置于额定频率；测量参考频率输出电压Ui；
保持源电动势不变，连续或步进地改变信号源频率：测量并记录输出电压U,与U,的偏差；d)
输出电压偏差所对应的频响偏差范围为增益限制的有效频率范围。e)
6.2.4总谐波失真加噪声
6.2.4.1测试连接
如图2所示。
信号源
测试步骤
被测样机
1低通滤波器
负载电阻
总谐波失真加噪声测试连接示意将被测样机置于正常工作状态下；输入参考频率的源电动势E；
电压表
电平记录仪
电压表
谐波失真仪
示波器
用谐波失真仪测量输出电压总谐波失真加噪声；c
被测样机为多通道放大器时，各通道应分别测试，分别说明每个通道的总谐波失真加噪声。d)
6.2.5信号噪声比
6.2.5.1测试连接
如图3所示。
信号源
6.2.5.2测试步骤
被测样机
被测样机置于额定条件：
负载电阻
低通滤波器
宽带A计权滤波器
信号噪声比测试连接示意
测量被测样机负载阻抗上的额定输出电压Ui：c)
将输入信号源电动势减小到零，测量输出电压U2信号噪声比SNR按式(1)计算：
SNR =201g
式中：
信号噪声比，单位为分贝（dB）；额定输出电压，单位为伏特（V）；一输出电压，单位为伏特（V）_。QB/T4326—2012
电压表
.（1)
分别在接A计权滤波器和宽带滤波器的条件下，测量A计权信号噪声比和宽带信号噪声比；被测样机为多通道放大器时，各通道应分别按以上a)～e)各项测试，分别说明各通道的A计权信号噪声比和宽带信号噪声比。6.2.6对应于额定失真限制的输出电压的最小源电动势按GB9001—1988中17.4的规定。6.2.7过载源电动势
按GB9001--1988中19.1的规定。6.2.8输入阻抗
按GB9001一1988中的17.2的规定。6.2.9效果发送端输出源阻抗
按GB90011988中的18.2的规定。6.2.10额定输入源电动势对应的效果发送端输出电压6.2.10.1测试连接
如图2所示。
6.2.10.2测试步骤
a）将被测样机置于额定条件下；b）效果发送端接10k2负载电阻；c）工作60s后，测量效果发送端输出电压U。注：所测电压U为额定输入源电动势对应的效果发送端输出电压。6.2.11效果发送端噪声输出电压按6.2.10.2测试步骤，将输入信号源电动势E减小到零后测量效果发送端输出电压Un。注：此电压Un为效果发送端噪声输出电压。7
QB/T4326-2012
6.2.12失真限制的输出功率
按GB9001－1988中18.3.2的规定进行。6.2.13长期最大输出功率
按GB9001一1988中19.3.2的规定进行。6.2.14整机功耗
将被测样机置于额定条件下，输入额定源电动势，用功率计测量被测样机从电源汲取的功率。注1：此功率为额定条件整机功耗。注2：多通道放大器被测样机各通道应置于额定条件输出。有内置音效模块的，模块应置于额定条件。6.2.15稳定性
6.2.15.1测试连接
如图2所示，
6.2.15.2测试步骤
a）被测样机置于额定条件下；
b）把音量控制器置于增益最小位置，断开负载电阻，将负载分别接电容100pF、电容Cm以及电容100pF至Cm间的任一电容值的电容器。Cm的计算见式(2)：1
Cm = 2元fiR。
式中：
Cm一一为对应增益限制的有效频率范围上限频率的负载电容，单位为皮法（pF）；Jfn—为对应增益限制的有效频率范围的上限频率，单位为赫兹（Hz）；Ro—为额定负载电阻，单位为欧姆（2）。..(2)
对以上各个电容性负载，分别在增益限制的有效频率范围内改变信号源频率，并调节音量控制c
器，在额定输出电压以下任何电平处，用示波器观察被测样机输出波形。6.2.16特性源电动势
测试步骤：
将被测样机置于满足GB/T9396一1996的声学环境中；a）
测量传声器置于被测样机参考轴上距参考点1m处：被测样机置于额定条件下，将音量置于最大位置；将粉红噪声信号经带宽为有效频率范围的带通滤波器（斜率至少为24dB/oct）后馈给被测样机d)
输入端；
调节噪声源电动势，使传声器接收到的声压级为94dB；测量噪声源电动势E（有效值）。f）
注：所测源电动势E为特性源电动势6.2.17放音有效频率范围
电吉它一体式音箱测试步骤
a）将被测样机置于满足GB/T9396一1996的声学环境中；被测样机置于额定条件下，将音量置于最大位置；b）
馈给被测样机输入端低于其最小源电动势10dB的正弦信号源电动势；按GB/T9396一1996中23.2.2的规定进行。d)
6.2.17.2电吉它扬声器音箱测试步骤按GB/T9396一1996中23.2.2的规定进行。8
6.2.18放音总谐波失真
6.2.18.1电吉它一体式音箱测试步骤a)
将被测样机置于满足GB/T9396一1996的声学环境中；b)
被测样机置于额定条件下，将音量置于最大位置；c）
馈给被测样机输入端低于其最小源电动势4dB的正弦信号源电动势；按GB/T9396-1996中26.2.2的规定进行。d)
6.2.18.2电吉它扬声器音箱测试步骤按GB/T9396一1996中26.2.2的规定进行。6.2.19长期最大输入电压
6.2.19.1电吉它一体式音箱测试步骤将被测样机置于满足GB/T9396一1996的声学环境中；a)
被测样机置于额定条件下，将音量置于最大位置：b)
QB/T4326—2012
馈入被测样机输入端满足GB/T62781986要求的模拟节目信号，调节噪声源电动势，使其达c）
到产品技术条件所规定的电压值（有效值）；d)
馈给被测样机信号时间1min，静音2min，重复10次；然后输入使被测样机达到二分之一额定噪声功率的正弦信号，由被测样机的下限频率开始向上e
限频率扫频，感官检查。
6.2.19.2电吉它扬声器音箱测试步骤按GB/T9396一1996中19.2的规定进行。6.2.20指定频带内的特性灵敏度按GB/T9396-1996中22.3的规定。6.2.21额定噪声功率
按GB/T9396一1996中20.4的规定。6.2.22额定阻抗
按GB/T9396一1996中18.1的规定。6.3安全性能
按GB8898-2001中第5、7、8、9、10、11、12、13、14、15、16、17、19、20章的规定。6.4电源端骚扰电压以及骚扰功率按GB138372003中第5章的规定。6.5谐波电流限值
按GB17625.1一2003中第6章的规定。6.6有害物质的限量
按GB/T28489一2012中6.2、6.3、6.4、6.5的规定。6.7外观与机械性能
感官检查。
6.8电源适应性
6.8.1测试连接
如图4所示。
电鸣乐器
被测样机
图4电源适应性测试连接示意
