本标准适用于将灯泡和半灯具连接到额定电压为250V电源电压上的B15d和B22d卡口灯座。本标准还适用于那些与灯具完全或部分结为一体的灯座，或按规定要安装在设备之内的灯座。不是专门用于嵌装的独立式灯座，例如平装式灯座，还要采用第3章所述的附加要求。注：在灯具中使用的灯座的最高工作温度在GB 7000.1中给出。B15、B22代表由GB 1407和QB 3588型式与尺寸及相应量规所决定的灯头/灯座配合系统。 GB 17936-1999 卡口灯座 GB17936-1999 标准下载解压密码：www.bzxz.net

G17936—1999

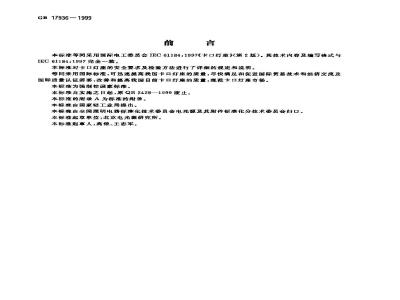

本标准等间采用国际电工委员会IEC 61184:1997卡口灯座》（第2版）.其技术内容及编写格式与IEC61184：1997完全一致。
本标准对卡口灯座的安全要求及检验方法进行了详细的规定和说明。等同采用国际标准，可迅速提高我国卡口灯座的质量，尽快满足和促进国际贸易技术和经济交流及国际质量认证需要，改善和提高我国目前卡口灯座的质量，规范卡口灯座市场。本标准为强制性国家标准。
本标准自实施之日起，原QB2429—1999废止。本标准的附录A为标准的附录。
本标准由国家轻工业局提出。
本标推由全国照明电器标推化技术委员会电光源及其附件标准化分技术委员会归口。本标准起草单位：北京电光源研究所。本标准起草人：高侬,王志军。
comGB17936—1999
IEC 前言
1国际电工委员会IEC是一世界范围的标雅化组织，由各成员国电工技术委员会IEC国际委员会组成。IEC的目标是促进国际间在电气电子领域有关标准化各方面问题上的合作因此，IEC出版了各种国际标推。这些标准的起草工作由各技术委员会负责,IEC的各成员国如果对标准所涉及的内容感兴趣，也可以参与起草工作。与 IEC建立关系的国际组织、政府和非政府组织均可参加起草工作。IEC 与国际标准化组织(ISO)之间互有协议密切合作。2）鉴于各技术委员会中均有各戒员国委员会的代表，IEC关于技术间题的正式快定或协议都尽可能表达了国际上对相应问题的一致意见。3）为国际之间使用而出版的推荐标准、报告或导则,在某种意义上皆由各国委员会采纳。4）为了促进国际间的统一，IEC各成员国要保证在其国家和地区标准上，应尽可能最大程度地等同来用IEC国际标准。IEC标准与国家标准或地区标准之间所存在的任何差异应在后者中明确说明。5）IEC不提供任何合格认证标记，对宣称符合IEC标准的任何产品，不负任何责任。6）本国际标准的某些内容可能涉及专利权问题，IEC不负责对所有这类专利权的整定和确认。本国际标准由34B分技术委员会起草，该分技术委员会在IEC负责“灯及相关设备”的第34技术委员会中负责灯头和灯座标准，本标准依据其第一版、第一次修订本、第二次修订和下述文件制定而成：标准草案号
34/B661/FD1S
表决报告号
34B/728/RVD
关于投票通过本标推的详细情况可在上表所示表决报告中查到附录A是本标准的组成部分。
1总则
1.1范菌
中华人民共和国国家标准
Bayonet lampholders
G 17936—1999
Idt IEC 61184 : 1997
本标准适用于将灯泡和半灯具连接到额定电压为 250 V 电源电压上的 B15d 和 B22d 卡口灯座。本标还适用于那些与灯具完全或部分结为一体的灯座或按规定要安装在设备之内的灯座。不是专门用于嵌装的独立式灯座，例如平装式灯座,还要采用第3章所述的附要求。注;在灯具中快用的灯座的最高工作溢度在 GB 7000. 1 中给出。B15,B22代表由GB1407和QB 3588型式与尺寸及相应量规所决定的灯头/灯座配合系统。1.2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被悠订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB1407—1996卡口式灯头的型式和尺寸（eqvIEC60061-1Q：1994）试验Eg：撞击、弹贫锤
GB/T2423.44一1995电工电子产品环境试验第2部分：武验方法(eqvIEC60068-2-63:1991)
GB/T 2423.46—1997电工电子产品环境试验第 2部分：试验方法试验Ef:撞击锤(idt IEC 60068-2-62.1991)
GB/T 4207一1984固体绝缘材料在潮显条件下相比漏电起瘦指数和耐漏电起痕指数的测试方法(neq IEC 60112:1979)
GB4208-1993外壳防护等级（IP代码）（eqyIEC60529:1989）GB/T4687—1984纸、纸板、纸浆的术语第一部分(neqISO4046：1978)GB5013-1997额定电压450/750V及以下橡皮绝缘电缆(idtIEC60245）GB5023—1997频定电压450/750V及以下氟乙烯绝缘电缆（idtIFC60227）电工电子产品着火危险试验第2部分：试验方法第2篇针焙试验GB/T 5169.5—1997
(idt IEC 60695-2-2:1991)
灼热丝试验方法总则
GB/T 5169.10—1997
电工电子产品着火危险试验试验方法(idt IEC 60695-2-1/0,1994)
GB/T 5169.11—1997
电工电子产品着火危险试验试验方法成品的灼热丝试验和导则
(idt IEC 60695-2-1/1;1994)
电气设备用图形符号(idtIEC60417:1994)GB/T 5465.2--1996
GB7000.1—1996灯具—般安全要求与试验(idtIEC 60598-1:1992)GB10681—1989普通照明灯泡
GB14196—1993普通照明灯泡的安全要求(eqv[EC 60432:1984)GB/T16935.11997低压系统的绝缘配台第一部分：原理、要求和试验(idt IEC 60664-1:1992)
国案质量技术监督局1999-12-30批准2000-08-01实施
GB 17936— 1999
GB179351999攀口灯座(idtIEC602381996)QB3588—1999插口式灯座的型式和尺寸QB/T3589一1999插口式灯座的检验盘规IEC60399：1972E14和E27灯座的灯罩紧固环圆螺纹尺寸2定义
本标准采用下述定义。
注：典型部件的定义，见图4。
2.1材料
2. 1. 1塑料灯座plastic lampholder外壳完全是由塑料材料制成的灯座。注,灯座的外壳系指当灯座接上电凝线并安装上图 7 所示试验装置时,灯座能效 GB 4208 所示试验指直接接触到的所有部分
2.1.2陶瓷灯座
ceramic lampholder
外壳完全是由陶瓷材料构成的灯座(见2.1.1注）)。2. 1. 3金属灯座metl lampholder外壳全部或部分由金制成的灯座（见2.1.1注）。2.2固定方法means of fixing
2.2.1悬吊式灯座 cord grip lampholder一种装有能固定软导线的并能以软导线吊装的灯座（见图4a)）。2.2.2管接式灯座threadedentrylampholder在灯座电源线人口处装有螺纹部件以便能与装接在具有匹配螺纹的支架上的灯座（以前叫螺纹接管式灯座）(见图4b))。
2.2,3平装式灯座backplate lampholder通过组合式底座或整体式底座能直接安装在支撑表面或适宜的外壳上的灯座。2.3接线端子/触点装置terminal/contactassembly佳将电源线终端与灯头的触点相接触的部件或组合件，该部件或组合件具有弹性以保持接触压力。a）活动式：在将灯头插人灯座时，接线端子能平行于灯的轴线升高，b）固定式：在将灯头插入灯座时，接线端子不能升高。注：接线增子和摘形外亮可以是同一部件，2.4 连接环 union ring
能将灯座与外部分离部件连接在一起的圆简形部件。2.5灯罩环shadering
具有内嘲纹或其他能与灯座外充上相应支撑件相啮合的装置、用来固定灯罩的圆环形部件。2.6裙形外壳skirt
（只对塑料灯座)类似于灯罩环但其长度大于灯座主体总长度的簡形部件。2. 6. 1 防护罩 pratective shield（只对塑料灯座）类似于裙形外壳，但具有一向外张开的喇叭11状的末端以防止使用者与灯头发生意外接触的部件。
2.7圆项盖dome
悬吊式灯座或管接式灯座上用以保护接线端子的部件。2.B圆简式连接件barrel
灯座上用来实现灯头与灯座的机械连接的部件。GB 17936— 1999
2.9 内装式灯座lampholderforbuilding-in安装在灯具辅助外壳或类似装置内的灯座。2. 9.1散开式灯座unebclosed Iarnpholder为达到本标准中防触电要求而需要安装附加装置(例如外亮)的内装式灯座。2.9.2 封闭式灯座 enclased lampholder 符合本标准中防触电要求及相应的外壳防护等纸要求的内装式灯座。2. 10独立式灯座independent lampholder能单独安装在灯具之外，同时能提供与其分类和标记相符的所有防护措施的灯座。2.11开关式灯座switched lampholder装有电源开关的灯座。
2.12基本绝缘besic insulation为防止触电而对带电部件采取的绝缘措施。注：基本绝缘不必包括为保证防护功能而专门采用的绝缘。2.13附加绝缘supplementaryinsulation为了保证在基本绝缴万一失效的条件下仍能防止触电而采取的在基本绝缘之外的另一独立绝缘。2. 14 双重绝缘dauble insulation由基本绝缘和附加绝缘共同构成的一种绝缘措施。2.15加强绝缘reinforced insulation对带电部件采取的单一的绝缘系统，它在特定条件下所提供的防触电等级与双重绝缘相同。注：述语“绝缘系统”并不意味绝缘体必须是单一材料的，它可以由几层不能单独进行附加绝续试验或基本绝缘试验的材料组成。
G带电部件live part
在正常使用过程中可能引起电击的导电部件。用作“零”线的导体应被视为带电部件。GB7000.1一1996的附录A给出了用以确定导电部件是否是可能引起触电的带电部件的试验方法。
2.17型式试验type test
为了检验某一给定产品的设计是否符合有关标准的要求而对型式试验样品进行的一项或一系列的试验。
2. 18 型式试验样品 type test sample为了进行型式试验由生产广家熟销售著提供的若干类似样品。2.19半灯具semi-luminaire
一种类拟于自镇流灯，但能使用可替换光源和/或启动器的装量。2.20额定工作温度ratedoperatingtemperature灯座设计所规定的最高温度，
2.21额定脉冲电压ratedpulsevoltage灯座所能承受的脉冲电压的单大蜂值。3总要求
灯座的设计与结构应使灯座在正常使用中性能可靠，且对使用者和周围坏境没有危险。通过进行所有规定的试验来检验台格性。非内装的独立式灯座应符合GB7000.1的下述章条的要求，这些要求在本标准中没有列出：第2章分类
第3章标记+
第4章结构；
第8章防触电性能：
第9章防尘及防潮；
GB 179361999
第10章绝缘电阻及介电强度（对Ⅱ类灯具)+第12.4和12.5热试验，
4总试验要求
4.1本标准所述试验均为型式试验注：本标推所规定的安全要求和尺寸公整均用于型式试验样品的验，型式试验样品检验合格并不能保证生产厂家的全部产品都符合本安全要求。除进行型式试验外，生产厂家应保证产品具有良好的一致性（包括安全检验和质量的检验）。4.2除另有规定外，灯座的试验样品均应按正带使用要求进行提供和安装，并在20℃C士6℃C的环境温度下不带灯进行试验。
4.3受试样品的总数规定如下：
一非开关式灯座，8个样品：
开关式灯座:11个样品。
检验和试验按照下述章节的顺序进行：3个样品进行 3～12章所述试验;—3 个样品进行 14~~18 章所述试验 1一3个样品进行13章所述试验（只对开关式灯座）一2个样品进行19章和20章所述试验。注：在按照10.2要求对无螺纹接线端子时，还需另外补充试验样品。本条对于非内装式的独立式灯座也是必要的(见第 3章)。4.4如果基型号灯座的试样在4.3所规定的各个试验中均合格，则认为该型号的灯座符合本标准。如果在进行4.3所规定的整个系列的试验时某一组样品中有一个灯座样品不合格，则这种型号的灯座应被视为不合格，除非受试灯座表明其不能代表正常的生产和设计特征，在这种情况下，应将另外一组灯座提交试验，通带，这组样品灯座只需重复未通过的那项试验。但是，如果灯座在第14章一第18章所规定的试验中不合格，则试验应从第14章所规定的试验重复做起。假如还有灯座样品试验不合格，则可以补充增加型式试验样品，与第一批型式验样品一起提交试验，在这种情况下，如果再有不合格品出现，则这些附加的型式试验样品应被视为不合格，如果在这次重复试验中未出现不合格品，则这种型号的灯座应被视为符合本标准：如果不补充增加型式试验样品，则一个灯座样品的试验失败，便造成整批样品的不合格。如果在4.3所规定的整个系列的试验中不合格样品数超过一个，则这种型号的灯座被视为不符合本标准。
注：娶丁试验的持续时间，对于只在细节上有所不同并具有相同的结构和材料的灯座，可果用单一系列的型式试验进行检验，但这必须得到试验中请者和检验机构一致认可。5标准额定值
5.1标准额定电压
对于所有灯座，额是电压均为250 。B15d 灯座不得用在带触发器的电路中。未经灯座生产」家认可，B22d灯座不得用在带触发器的电路中。注：从理论上讲，B22d灯座所要求的最小爬电距离将导致产生一足以承受住2.5kV脉冲电压的间照。:comGB 179361999
进行测量时，需轻轻移动触点和拔出灯泡，在某些情况下，这可能会使该间隙缩小，这种缩小的间隙只有在爬电臣离处于临界值之时才不致影喇灯座的正嘴工作(不带触发器)。BY22d灯座专门用在带触发器的电路中。5.2标准额定电流此内容来自标准下载网
B15 灯座:2A1
——B22灯座，2A。
电流不得低于标准额定值。
通过观察灯座的标记来检验其是否符合5.1和5.2要求。分类
灯座按下述方法分类：
6.1根据外部部件材料分为：
外部部件全部由塑料制成的灯座；—外部部件全部由陶瓷材料制或的灯座；一外部部件全部或部分由金属制成的灯座。注：“外亮\一调的定义,见 2. 1. 1 的注。外部部件的一部分由金属构成的灯座，以及外部部件为绝缘材料，但其外表面带导电外层（如涂金腐层的外壳)的灯座均被规视为金属灯座。此分类法不适用于那些即使在发生绝续故障时也不会带电的螺纹管口和外部部件，例如安装在绝缘材料灯座外面的金属灯罩环。带绝缘层的金属灯座应被视为金属灯座。检验灯座表面是否导电，可采用以下方法进行检验：将两个长25 mm、宽 1. 5 mm 的条形电极接触在灯座表面上（例如带银导电亲层的表面？，并使两个电极相距2mm，搭后按照14.3要求量这两个条形电极的绝缘电阻。如果该电阻小于5M2，则该表面被视为导电。6. 2根据防固体导物和防水等级分为普通灯座：
防滴漏灯座。
注,对较高的防水等级的分类方法尚在研充之中。6.3根据安装方法分为：
管接式灯座：
一悬吊式灯座；
平装式灯座，
一一其他灯座。
往：其他灯座可以是装有机械悬吊装置的灯座，侧如吊势，5.4根据类型分为：
一一开关式灯座，该灯座装有控制灯电源的开关：非开关式灯座。
6.5根据防触电性能分为：
封闭式灯座，
散开式灯座：
独立式灯座。
6.6根据耐热性分为：
不带温度标记 T 的额定工作温度为 135 C的 B15d 灯座和额定工作温度为 165 C的 B22d 灯座。
GB 179361999
带温度标记T×××，额定工作温度不低于140'C的B15d灯座和额定工作温度不低于170℃的B22d灯座，这些额定工作温度由生产厂家标记或公布。注1,标记温度值应以每10℃为一-档进行。一带温度标记T1,适用于温度为165℃的灯头的灯座：往2：连续使用带温度标记T1的灯座时应对其重新检查，带温度标记T2,适用于温度为210℃的灯头的灯座。7标记
7. 1灯座上应标有下述标记：
额定电压,单位为V
额定工作温度为T×××、T1或 T2,取适用的标记(见 6. 6)在第一种标记形式中，字母T后应标有额定工作温度的摄氏温度值。一必要时标出电源类别符号（只用于开关式灯座）；对于外壳完全是由陶瓷材料制成的灯座，应将适宜的额定工作温度标在灯座上，或在生产厂家的产品说明书中注明；
一来源标记(可采用商标、生产厂家及销售商的名称识别标记等形式)；一唯一的产品样本编号或识别标记；注：识别标记可以包括效字，字母，献色等，用以识别生产厂豪或销售商的产品样本或类似文献中所涉及的灯座，在电流大于 2A 时,标出额定电流,单位 A;对于非普通式灯座，标出防水等级编号TP（见 6.2)。对于单极开关式灯座，应将被断开的那一极标出。7.2如果使用符号表示电流和电压，则A表示电流，V表示电压。另外，也可以单独用教字来表示电流和电压，即把表示定电流的数字标在表示赖定电压的数字之前或之上，并用一短直线或斜线将它们隔开，这样电流和电压的标记可表示为下列形式：4A250V或4/250或250
直流电符号为：--
防滴漏型灯座的防水等级符号为IP×1。(见GB/T5465.2)
注IP数码中的×表示一尚空缺的数字,应按照GB 4208 将两个适宜的数字标记在灯座上，7.3防水等级标记应标在灯座的外表面上。7.4接地端子应采用符号)表示(见GB/T 5465.2),该符号不得标在螺钉,可辞动的垫片或其他易愁动的部件上。
合格性通过目视来检验。
7.5在不符合第10.2条所规定的接线端子横裁面要求时，应标出有关的数值或数值范围，该数值的单位为mm,其后标有一小四方形(例如:0. 5口)。对于散开式灯座，不要求有这种标记，但在生产厂家的安装说明中应给于相应的说明。7.6标记应当毕固耐久，并易于识别，第7.1～7. 5条所述各项要求应通过目视和下述试验进行检验：先用-块水的布轻轻接拭标记15 s,再用一块菡有汽油的布轻轻撤拭该标记15 s,此试验之后,标记仍应清晰易认。往:所用泛油中主要含有己烷裕剂,该游剂中含有容积百分比最大值为 0. 1 的芳香族环径,其搭解值为 29,初始沸点为65℃，干点约为69℃，密魔约为0.68g/cm。8尺寸
B.1灯座的尺寸应符合0B3588-1999中的要求GB 17936—1999
合格性应通过测量和使用QB/T3589—-1999所规定的量规进行检验。设计使用灯罩支撑装置的灯座应符合图8所示尺寸要求，还应符合IEC60399中相应的要求。合格性通过目视进行检验。
8.2灯座的螺纹人口应具有下述符合图13要求的螺纹-B15灯座：M10×1
B22灯座:M10×1或M13X1。
注 1:M10X1坏较人口主要用于灯具的内哪接义，合格性采用图14所示量规进行检验。如有疑问，可用0.5N·m力矩将该量规施人螺纹人口。往2：其他螺纹尺寸灯座仅用于非零售灯座，8.3螺纹人口和定位螺钉的尺寸不应小于表1所示的值。表1
标称螺纹直径
螺纹管口的长度
金属人口
—绝缘材料人口
定位螂钉的直径
有头螺钉
无头螺钉
M13×1
标称螺纹直径允许有一0. 15 mm 的误差。合格性通过测量进行检验。注: 为了检验灯座是否符合 8. 2 和 8. 3 要求面需要完成第 12 章所述试验之后将灯座拆开,进行检验。9防触电性能
9.1灯座设计应能确保在将图7所示试验装置安装在完全组装好的灯座上时，灯座的带电部件应不易被人接触。
注:可使用韬形外亮或防护罩，见 2. 6 和 2. 6. 1,如图 9 所示。对于独立式灯座和封闭式灯座，应按照GB 4208规定,采用标准试验指检验其合格性。在进行检验时,用不超过10 N 的力将试验指触及灯座的每一个可能被触及到的位置上,并用一电指示器来显示是否接触到带电部件。建议所用电压不得低于40V。独立式灯座和封闭式灯座须按正常使用情况安装，如安装在螺纹支架或支撑表面等类似装置上。数开式灯座在仅安装在灯具或其他辅助外壳中以后才可进行试验，因此，这种灯座不得零。9. 2灯座的结构应确保其在正常使用中，在将灯泡插人灯座之前和插人灯座之后,除接线端子和触点装置以外，任何金属部件均不得带电。合格性通过目视进行检验。
9. 3灯座上防止人与带电部件发生意外接触的部件,在正确组装时应具有足够的机械强度,以便能承受住拆卸安装电源钱时所产生的力。这种部件还应能承受住在装配相应的标准灯疱和适宜的灯罩时所出现的正常应力。当灯座上装有相应的标推灯、灯罩或类似的部件时，不必拆卸灯座的防止人与带电部件意外接触的部件就能用与正常使用情况相符的适度力，将灯泡、灯罩等部件取下。合格性通过目视和15.3所述试验进行检验，该试验应在18.1所述试验完成之后进行，9. 4防滴漏式灯座的外部部件应为绝缘材料,但其螺纹入口和灯罩环除外，这种部件在出现漏电的情况也不会带电：
油漆或瓷釉规为不能供足够的防触电功能，合格性通过目视进行检验。
GE 17936-1999
往,那些用双重绝缘或强化绝象来与带电部件隔开的部件可被视为那使在发生谢电时也不会带电的部件。10接线端子
10. 1 灯座上应至少装有下述几种连接部件之一：螺纹式接线端了；
一无螺纹式接线端子，
一推按式连接片或违接插头！
一绕线式接线柱：
一焊片；
：连接引线（非重新接线式引线）。合格性用日视进行检验。
10.2接线端子应能装接具有下逆标称横截面积的导线，但在生产厂家的安装说明中另有规定或灯座上另有标记时除外（见7.5)：
—对于带M10×1爆纹人口的B15d和B22d灯座及带导线夹紧装置的灯座；0.5mm~1. 0 mm2
- 对于其他 B22d 灯座:0. 5 mm~~2. 5 mm.合格性通过目视，装接所规定的最小和最大截面积的导线，以及第16章所规定的试验来加以检验。对于悬吊式灯座及带M10×1螺纹入口的灯座，采用挑性导线，在所有其他情况下，导线均为实心的。管接式灯座要在一螺纹导管上进行试验。10.3接线端子应是螺纹式的，或其接线方法应至少是等效的。螺纹式接线端子应具有ISO（公制)螺纹或在螺距和机械强度方面类似的螺纹，并且在其他方面应符合GB7000.1-1996第14章的要求，柱式接线端子的尺寸不得小于表2所示之值。表2
最小标称螺纹直径
注1：导线穿孔的直径不应大于螺钉直径0.6mm。导线穿孔最小直径
接线端子螺钉上的螺纹的长度不应小于导线穿孔直径与接线柱螺纹长度之和。mm
注2：为了使对导线的损坏减少到最低程度，螺钉的末端应稍倒角，导线穿孔的内壁（螺钉在此处卡导绒）不得有破损。
当无螺钉接线端子符合GB7000.1一1996第15章要求时，则应视这种接线端子与螺纹式接线端子等效。灯座上的接线端子应既能装接刚性（实心或绞合）导线，又能装接挠性软线。销售给灯具或其他设备的生产厂家的灯座除外。
合格性通过目视或测量进行检验。10.4接线端子的定位应能保证在正确安装好导线之后，并且在灯座工作之前、工作期间和丁作之后，各带电部件与易被人接触的金属部件或开关的活动部件之间没有发生意外接触的危险。合格性通过目测和下述试验进行检验：将一具有10.2所规定的最小标称横截面积的软导线末端的绝缘外皮去掉4mm，再从多股纹合导线中留出一根导线，把余下的几根导线全部按照正常使用情况插人灯座的接线端子并卡紧（例如拧紧锁定螺钉)。
留出的那根导线应向每-可能的方向自由弯曲，而不会磨损绝缘层，并且在绕隔板弯曲时不允许有ww.bzsoso:com锐弯产生。
GB17936—1999
多股导线装接在带电的接线端子上时，其被留出的那根导线不得接触到任何易被触及的金属部件或开关的活动部件；多股导线被装接在接地的接线端子时其留出的那根导线不得接触到任何带电部件。
如有必要，可用此根导线在另一位章上重复试验。注，禁止被留出的导在绕隔板弯曲时出现锐弯并不是说该导线在试验期间始终保持笔直。此外，如果在灯座的正常组装期间产生这种锐弯被认为是合理的，划充许这种锐奇存在。10.5第10.3条要求不适用于那些安装在灯具中和装有连接引线（非重新接线式线）、接线片或等效装置的灯座。
连接引线（非重新接线式引线）应采用焊接、熔接、压接或其他等效方送连接在灯座上。引线应是绝缘导线。
引线的绝缘层的机械与电气性能应符合GB 5023 或GB 5013所规定的性能要求相同，或符合GB 7000. 1—1996 中 5. 3 要求,引线的自由端的绝缘层可以剥去。引线连接在灯座上后，应能承受住在正常便用中可能出现的机械力。合格性通过目视和下述试验进行检验，该试验在做完了18.2所递试验的同样三个样品上进行：从最不利的方向上对每一连接引线施加20 N的拉力，并持续1 min,施加拉力时不得用力过歪。此试验期间，引线不得从其固定装置上移动。试验之后，灯座上不得出现任何本标推所提到的损坏现象。11按地规定
11.1如果灯座需要接地，则所采用的接地装置不得影响灯座的电气间隙和爬电距离及正常功能的发挥。对于金属灯座、接地端子或其他接地装置应与所有外露的非载流金属部件保持良好的电接触。固定导线的金属部件，包括固定螺钉，应与接地电路绝缘。合格性通过目视进行检验。
11.2接地端子应符合第10章要求接地端子的固定装置应确保不使用工具不能将螺纹式接线端子松开，以及用手不能将无竭纹式接线端子松开。
合格性通过目视和第 10 章所述试验进行检验。往：通常符合本标准的载流接线端子应具有足够的弹性，以便使其符合下面的要求对于其他的接线端子，可采用特殊的装量，如具有足够的弹性并不会发生偶然秘动的部性。11.3预接地的金属灯座在设计时应使其所有可能融及的外部金属部件能与接地端子进行良好的电气连接，连接方法由灯座的预定安装方法决定。可通过使用接地端子、特定的独立接地连续导体连接装来达到此要求。但是，这并不排除使用其他具备接地连续性的装置，例如螺纹接头、底座、灯罩环或其他能把灯座与灯具的接地部件连接起来的装置。
注1:预定接地但未装有接地端子或连接引线的灯座不得零售。不带接地端子的灯座上易被人触及的金属部件，在发生绝緣故障的情况下可能带电，这种金属部件应安全可靠地接地。外壳与匾顶盖之间应保持接地的连续性，除非外壳与带电部件是用双重绝缘或加强绝缘隔开的。
注2：就本章要求而言，固定底座或外壳用的已被绝缘的小螺钉等部件不应视为在发生绝缘故摩的情况下可能会带电的易護人触及的部件。
合格性采用下述试验进行检验：对于带接地端子的灯座，将所指定使用的具有最小横截面积的刚性导线装接在该灯座上。在必须检:comGB17936—1999
验外壳和圆项盖之间的接地连续性的情况下，先用与15.3要求所给试验值相等的扭矩将这两个部件拧紧。再进行14.3所述介电强度试验，然后立即测量接地装置与网顶盖（外壳）之间的电阻。对于带接地端子的灯座，测量应在导线从接地端子上引出的那一点与圆顶盖（外壳）之间进行测量。对于不带接地端子的灯座，测量应在该灯座装人灯具时须接地的区域与圆项盖（外壳)之间进行。在接地端子或接地触点与各个易被触及的金属部件之间，依次接通至少为10A的电流，该电流由电压小于12V的电源提供。
然后测量接地端子或接地触点与易被触及的金鳳部件之间的电压降，并依据电流和电玉降计算出电阻值，该电阻值不得超过0,1。11.4接地端子所用金属在与铜接地导线接融触时不得有发生锈蚀的危险。接地端子本身及其所用螺钉应是铜或其他在抗腐蚀性能方面不亚于铜的金属，其接触表面应裸露出金属。
合格性通过目视进行检验。
注：铜与相接触发生锈蚀的危险最大12结构
12.1触点表面应当光滑，其逆缘处的形状不得妨碍相应的灯的顺利插人和拔出。触点的外形尺寸应符合QB3588—1999要求。有关的弹性装置应能提供足够的接触力。各个触点的接触力应符合表 3要求。表3
定电流
最小值
合格性通过目视和按照 QB 3588—1999 加以检验。接触力采用QB/T3589—1999量规进行检验。本条教验应在18.2所述试验完成之后重复进行。接触力
悬大值
12.2灯座的各个部件应安全可靠地连接在一起。灯罩的固定装置在设计上应确保旋转灯罩环时灯座不会被拆散。
在悬吊式灯座或管接式灯座中，如果采用直接旋拧在灯座壳体上的顶盖，由连接环固定的顶盖或其他部件来防止与带电部件发生意外接触，则这些部件应至少由1围螺纹进行连接。合格性采用目视及15. 3 所规定的试验进行检验12.3在规定使用螺纹式灯环时，灯罩环的外侧面的形状应有利于用手旋打。合格性采用目视进行检验。
12.4如果使用连接环，其结构应有助于用手旋拧。该连接环应能将灯座的各部件固定在向轴位置上，并能防止各部件之间的相对旋转。合格性通过日视进行检验。
12.5如果灯座装有一独立的内部装量用以支撑载流部件，则该装置被销钉定位之后，不得产生相对于灯座其他部件的旋转。
合格性通过目规进行检验。
12.6 灯座的国顶盖内应为电源线留出足够的空隙。灯座中可能与绝缘导发生接触的各部件不得有可能损坏导线绝层的锐边或锐角。带圆顶盖的管接式灯座应装有能防止导线管进人灯座圆顶盖过深的装置。这种装置可以是灯座的
