标准简介
本标准规定了光电打靶类游艺机的技术要求、试验方法及检验规则。本标准适用于有信号、音响、灯光、数字显示与机械动作相互配合的及其形式类似的游艺机,如:打田鼠、守门将、算得快、光电打靶等。 GB 18167-2000 光电打靶类游艺机通用技术条件 GB18167-2000 标准下载解压密码:www.bzxz.net
标准内容
GB1B167—2000

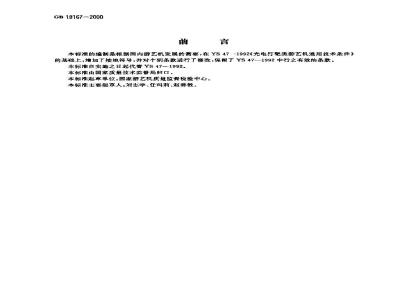

本标推的编制是根据国内游艺机发展的需要,在YS47-1992光电打靶类游艺机通用技术条件的基础上,增加了接地符号,并对个别条款进行了修改,保留了YS 47一1992中行之有效的条款。本标准自实施之日起代替YS47—1992。本标准由国家质量技术监督局归口。本标准起草单位:国家游艺机质量监督检验中心本标雁主要起草人刘志学,任玛莉、赵善教。-iiKAONiKAca
1范围
中华人民共和国国家标准
光电打靶类
游艺机通用技术亲件
Specifications of amusement rides shooting category本标准规定了光电打靶类游艺机的技术要求,试验方法及检验规则。GB 18167-2000
本标准适用于有信号、音响、灯光,数字显示与机械动作相互配合的及其形式类似的游艺机,如:打田鼠,守门将、算得快、光电打靶等。2引用标准
下列标准所包含的条文,通过在本标准中引用而构成为本标准的条文,本标准出版时,所示版本均为有效。所有标准都会被修订,使用本标准的各方应探讨使用下列标准最新版本的可能性GB/T983—1995不锈钢焊条
GB/T 998—1982
低压电器基本试验方法
GB/T 1032—1985
三相异步电动机试验方法
GB/T 2681—1981
电工成套装昼中的导线颜色
GB/T2682—1981
GB/T 2828—1987
电工成套装置中的指示灯和按钮颜色逐批检查计数抽样程序及抽样表(适用于连续批的检查)3家用和类似用途电器的安全通用要求(eqvIEC335-1.1991)GB 4706.1—1998
GB/T 5117—1995
碳钢焊条
GB/T5118—1995低合金钢焊条
GB8408--2000游艺机和游乐设施安全GBJ65—1983工业与民用电力装置的接地设计规范JB/T5000.12—1998重型机械通用技术条件涂装3接术要求
3.1基本要求
3.1.1设计、制造、安装和使用应符合本标准和GB8408的有关规定。3.1.2轴承及接触面有相对运动的部位,应有润滑措施,并便于添加润滑剂,不充许形成油滴现象;无相对运动的部位不成凝油。
3.1.3传动机构应运转正常,不充许有爬行和异常的振动、冲击、发热和声响等现象。3.1.4蚕部件及其连接应年固可靠。3.1.5标准机电设备应选型合理,并必须有产品合格证;非标准机电设备必须经质量检验部门检验合格后方能使用。
3.1.6玻璃钢件
a)不允许有漫溃不良,固化不良,气泡、切割面分层、厚度不均等缺陷;国质量技术监督局200D-07-31批准-HKAoNiKAca
2000-11-01 实施
GB 18167—2000
b)表面不允许有裂纹、破损、明显的修补痕迹、布纹显露、皱纹、凹凸不平、色调不一等缺陷,转角处过旗要光滑;
c)内表面应整指,不得有玻璃布头显露:d)树脂含量控制在50%~60%,胶衣层厚度应为0.25mm~0.5mtmle)玻璃钢边缘应平整圆滑,无分层;巧金属预埋件应作除油、除锈,清洗和打毛处理。3.1.7螺栓和销轴连接
a)零部件用螺栓连接时,应采取防止松动措施!6)签部件用销轴连接时,应采取防止脱落措施,3.1.8焊接连接
a)手工焊接用的焊条应符合GB/T983.GB/T5117、GB/T5118中的规定6)焊缝不应有漏焊,烧穿、裂纹、气孔、夹渣、未焊透、严重咬边等缺陷。所有焊瘤、熔渣均应清除干净。
3.1.9各类试验中,零部件应有足够的强度和刚度,不允许有明显的摇摆水久变形及损坏现象。3.1.10各类易损件在正带运转情况下,寿命应不低于6个月。3.1.11在光电打靶类游艺机的显著位置处必须固定铭牌和标明生产许可证标记和编号,铭牌内容至少包括制造厂名、产品名称、产品型号或标记,制造日期或编号。32箱体(外壳)
32.1外形必须规整,连接紧密,表面光滑,无扭曲变形。3.2.2外壳用木质结构时,应采用多层板,其厚度不得小于10mm,3.2.3塑料贴面应粘贴牢固平整光滑,无明显伤痕、划痕。3-2.4外壳为台式的游艺机(如曲棍球),应设操作方便的调平机构。3.2.5外为全封闭式时,应有检修门或孔。3-3得奖系统
3-3.1得奖后应有显示信号,取奖口应有标志。3.3.2自动给奖应准确可靠,奖品应顺利到依,不允许有卡阻现象。3.4投币器
3、.4.1适用于多台集中管理的游艺机应设投币器。3.4.2投币口应有标志。
3.4.3投币器必须采用专用币,币在流道内不允许有卡阻现象。3.4.4投币器应便于拆装检修。
3.5手轮(操纵杆)和手轮轴
3.5.1手轮(操纵杆)形状应美观适用。其大小应与整机相适应。3.5.2手轮(操纵杆)与轴装配必须率固可靠。3.5.3手轮(操纵杆)的安装位置应便丁操作。3.5.4手轮轴应转动灵活无卡阻现象。3.6安装在非金属结构上的轴承,必须固定牢固3.7被操纵物(如守门将中的接球斗、曲棍球中的尼龙人等)应有与工作条件相适应的强度、度和硬度、
3.8薄板成型件
3.8.1一般应来用镀锌销板,
3.8.2成型件应规整,不得有裂纹、折皱和飞边,毛刺。3.9承受力的尼龙,橡胶、胶木等制品,根据工作条件应具备相应的强度、硬度和耐磨性。TTTKAONKAca
3.10计数计时器
GB 18167—2000
3.10.1计数计时器(包括起相同作用的指示灯)的设置位置要适当,其大小应与整机相适应。3. 10. 2 计数计时显示应清晰且准确可靠。3.11装饰灯应进行固定,外露导线必须覆盖。3.12液压与气动系统应符合GB8408—2000中4.25的规定。3.13机械传动系统
3.13.1皮带和滚子链应拉紧适度。3.13.2传动齿轮应符合齿轮标准,无异常偏啮合及偏磨损。3.13.3电动机,减速器和联轴器的连接应良好。3.13.4本身无底座的微型电机,必须固定牢固。3.14球及其他物体的送出机构应灵活,送出应及时,准确。3.15打击物和被打击物(如打田鼠的锤子和鼠头)应能承受所施加的力,不允许有断裂破损等现象。3.16光电打靶的射击棚及靶标
3.16.1射击棚布置应美观协调。3.16-2靶标布置应蔬密合理,尺寸大小适当。3.16.3靶标的动作机构应简单可靠,便于维。3.17光电枪和受光器
3.17.1扣光电枪扳机后*应能正带发射。3.17.2光电枪重量应适度。
3.17.3光电枪在击发频率不超过25/饮时,应能射出光束。3.17.4光电枪射出光点直径不大于射击距离的1/100,不小于射击距离的1/200。3.17.5光电枪射出光束的光班中心对受光器中心的偏移量不大于射击距离的1/200。3.17.6受光器应能识别其他瞬间强光干扰信号,不会产生误动作,3.17.7受光器在光束入射角不大于 60°时,应能正常T作。入射角用精度不低于0.5度量角仪及钢卷尺、角尺测量。
3.17.8击中受光器后,靶标应有动作或显示。3.17.9受光器标志应明显醒目。3.18造型外观和涂装
3.18.1各种装饰物造型应美观,色彩鲜艳3.18.2人物、动物造型新、形象。3.18.3粘脂的图案装饰条等应平整不允许有趣曲。3.18.4外露透明板面,应采用不易破碎的材料。3.18.5电镀件表面应平滑、光亮、均匀。不应有起层、气泡、明显擦痕和露底等缺陷。3.18.6涂装
a)涂装前必须除锈及其他污物,手工除锈质量达到JB/T5000.12中St2级;b)散开的金属构件内表面应涂厚度为60μm~80 μm的防锈漆;金属件外露表面必须喷涂油漆或喷塑处理,漆层厚度应为100μm~150μm,塑层厚度应为200μm500μm,c)玻璃钢表面必须经过处理,方能喷涂;d)喷涂层不应有明显的流挂、起皱、脱落、裂纹和漏涂等缺陷。3.19电气系统
3.19.1 电压等级、绝缘电阻,接地电阻应符合 GB 8408 中的有关规定,测量方法按照 GB 4706.1-1998附录E,GB/T 1032、GBJ 65和 GB/T 998 执行。3.19.2工作电压不大于50V的电源变压器的初、次线绕组间应采用相当于双重绝缘或加强绝缘水平TTKAONTKAca-
GB 18167-- 2000
的绝缘隔离。变压器初、次级间的绝缘电阻应不小于7MA,变压器绕组对金属外壳间的绝缘电阻应不小于 2Ma.
3.19.3电气设备安装应符合国家有关电气装置安装工施工及验收规范的要求。3.19.4电动机满载电流应不大于电动机的额定电流值。3.19.5乘客容易接触的装饰照明电压应采用不大于50V的安全电压。装饰灯应固定牢固。3.19.6控制系统
a)控制系统应满足游艺机工况要求;b)控制元件应灵敏可靠、操作方便。操作按钮等均应有明确标志,信号灯、按钮等颜色标志应符合GB/T2682中的规定1
c)由乘客操作的电器开关,应采用不人于24V的安全电压,旋钮,操作手柄及扳机(光电打靶枪用)等部件宜采用绝缘材料制作,与其连接的金属操作杆等在正常和故障情况下均严禁带电!d)应设必要的音响等信号装置。3.19.7电子器件(如二级管、三级管、集成电路组件等)应根据装置的使用条件按照产品的制造图样或技术文件所规定的条件进行老化筛选后,方可装配。3.19.8游艺机本身产生的电磁干扰不应对周围环境有干扰,并应能承受来自电网或周围环境的电磁干扰。
3.19.9电源电压在198V242V范围内游艺机应能正常工作。4试验方法
4.1—般要求
4.1.1凡新产品,转厂生产的产品及有重大改进的产品,在出厂前应按本标准进行有关试验。4.1.2产品正式鉴定、发放产品生产许可证,质量抽查,安全检查等应按本标准进行有关试验。根据不同试验目的,试验项目可有所增减4.2试验条件
4.2.1无特殊要求,试验时环境温度一般为5C~35亡。环境相对湿度不大于85%。4.2.2生产单位应提供产品的检验数据、记录,图样和技术文件,检验部门确认合格后,方能进行本标准规定的各项试验。
4.2.3有特殊要求的游艺机,可考虑增加试验项目。4.3试验仅器和量具
4.3.1根据试验要求,选择相应精度的测试仪器和量具。4.3-2试验用的仪器仪表和其他测量工具·必须经法定计量部门检定合格,在试验前后必须进行检查校对。
4.4运行武验
4.4.1产品安装调试好后要进行试验。4.4.2按实际工况连续试验10天,每天8h运行应正常。4.5所有检验项目应符合本标准第3章的规定4.6拆检要求
对设备有问题部位应进行拆检,并详细记录拆检情况,对发现的问题应及时研究,判明原因。记录可利用文字、拍照等方式。
4.7试验报告
各项试验结束后,编写有明确结论和合有关规定的试验报告。KAKAca
5检验规则
GB 18167—2000
5.1光电打靶类游艺机应从检查批中随机抽样。5.2产品检验采用GB/T2828一次抽样方案,其合格质量水平(AQL)为4.0,一般检查水平为1。5.3批量抽取样本大小及其检验判据应符合表1的规定。若样本不合格品数小于或等于合格判定数A,则该批量为合格;若样本不合格品数大于或等下不合格判定数R。,则该批量为不合格,表1批量取样大小及检验判据
样本大小
样本中的不合格品数
合格判定数 A。
不合格判定数 R
5.4对不合格的批量应逐台检验,合格品可以出厂不合格品经返工后,必须达到合格品的要求,否则应报废。
5.5不符合标准规定的产品缺陷,分为重缺陷和轻缺陷,其重缺陷见表2,每台样本有一项以上(含一项)重缺陷或五项以上(含五项)轻缺陷时,为不合格品。表2产品重缺陷
标准条号
缺陷内容
自动给奖有卡阻现象
计数计时显示不准确
不能正常发射
无动作或显示
不符合b的规定
不能正常丁作
GB 18167—2000光电打靶游艺机通用技术条性》第 1号修改单本修改单经国家标准化管理委员会于 2002 年 9 月 4 日以国标委工交函[2002]46 号文批准,自2002年12月1日起实施。bzxZ.net
标准条款
3.17.3条
光电枪在击发频率不超过2s/次时,TiAoNiikAca-
更改为
光电枪在击发频率不超过2秒一次时,
