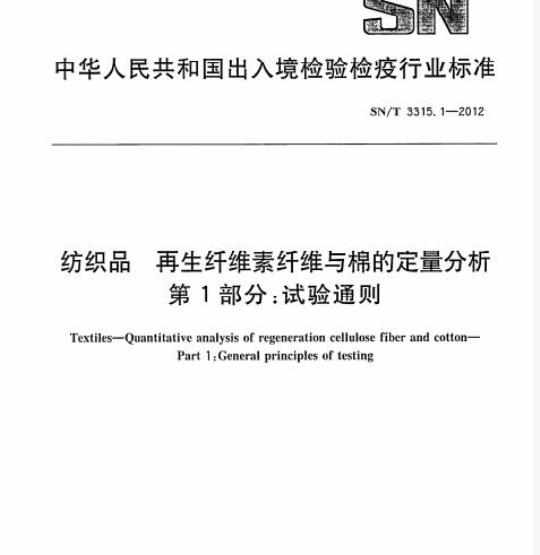

中华人民共和国出入境检验检疫行业标准 SN/T3315.1—2012 纺织品 再生纤维素纤维与棉的定量分析 第1部分：试验通则 Textiles--Quantitative analysis of regeneration cellulose fiber and cotton - Part 1: General principles of testing 2012-12-12发布 中华人民共和国国家质量监督检验检疫总局 2013-07-01实施 发布 前言 SN/T3315《纺织品 再生纤维素纤维与棉的定量分析》共分为7部分：第1部分：试验通则；第2部分：甲酸/氯化锌法；第3部分：锌酸钠法；第4部分：硫酸法；第5部分：混酸法；第6部分：盐酸法；第7部分：氢氧化钠/硫脲/尿素法。本部分为SN/T3315的第1部分。 本部分按照GB/T1.1—2009给出的规则起草。本部分由国家认证认可监督管理委员会提出并归口。 本部分起草单位：深圳市检验检疫科学研究院、中华人民共和国深圳出入境检验检疫局、中华人民共和国河北出入境检验检疫局。 本部分主要起草人：刘彩明、李丽霞、褚乃清、唐莉纯、李燕华、王成云、高友军、陈宝宝。 1 范围 SN/T3315的本部分规定了用手工分离法进行再生纤维素纤维与棉混合物的纤维定量分析方法和用溶解法进行再生纤维素纤维与棉混合物的纤维定量分析方法的试验通则。本部分的方法和SN/T3315其他部分的方法适用于再生纤维素纤维与棉的混纺产品。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T4146.1 纺织品 化学纤维 第1部分：属名 GB/T8170 数值修约规则与极限数值的表示和判定 GB9994 纺织材料公定回潮率 GB/T10629 纺织品用于化学试验的实验室样品和试样的准备 ISO 1833-1:2006 纺织品定量化学分析 第1部分：试验通则 3 术语和定义 GB/T4146.1界定的以及下列术语和定义适用于本文件 3.1 再生竹纤维 regeneration bamboo fiber 以竹浆为原料经湿法纺丝生产的一种再生纤维，聚合度在400～500，结晶度在40%左右。 3.2 丽赛纤维 richcel 采用日本东洋纺专有技术的粘胶法生产的一种新型富强纤维（波里诺西克 Polynosic），纤维原料为天然针叶树精制木浆，聚合度为550～650，结晶度在41%左右。 3.3 纽代尔纤维 newdal 以优质棉/木浆为原料生产的一种高湿模量再生纤维，聚合度在380～410，结晶度在30%左右。 3.4 圣麻纤维 shengma 以麻材为原料采用专有技术精制成浆粕，再经纺丝制成的一种高湿模量再生纤维，聚合度在400～500，结晶度在25%～40%。 4 原理 4.1 手工分离法 由不同种类纤维组成的纺织品，经定性鉴别后，手工将织物或纱线分解，将不同类别纤维分离，求得各纤维质量，计算各组分纤维百分含量。 4.2 溶解法 混合物组分经定性鉴别后，选择适当试剂去除一种组分，将残留物称重，从溶解失重或未溶解纤维质量计算各组分纤维百分含量。 5 试剂 5.1 石油醚，分析纯，馏程为30℃～60℃。 5.2 蒸馏水或去离子水。 6 设备 6.1 玻璃砂芯坩埚：容积30mL～40mL，微孔直径90μm～150μm。 6.2 抽滤装置。 6.3 干燥器：装有变色硅胶。 6.4 干燥烘箱：温度105℃±3℃。 6.5 分析天平：精度0.0002g或以上。 6.6 卤素干燥仪：称量精度0.001g或以上。 6.7 索氏萃取器：容积为试样质量(g)的20倍或其他等效设备。 6.8 挑针：用于纤维拆解的金属针。 7 取样和样品的预处理 7.1 取样 按GB/T10629规定取实验室样品，使其具有代表性，并足以提供全部所需试样，每个试样至少1g。织物样品中可能包括不同组分纱线，取样时需考虑这一点。 7.2 实验室样品预处理 将样品放入索氏萃取器中，用石油醚萃取1h，每小时至少循环6次。待石油醚挥发后，将样品浸入冷水中浸泡1h，再在65℃±5℃水中浸泡1h。两种情况下浴比均为1:100，不时搅拌溶液，挤干，抽滤，
