GB/T 41181-2021
基本信息
标准号:
GB/T 41181-2021
中文名称:坐姿椅
标准类别:国家标准(GB)
标准状态:现行
出版语种:简体中文
下载格式:.zip .pdf
下载大小:2134684
标准分类号
关联标准
出版信息
相关单位信息
标准简介
GB/T 41181-2021 坐姿椅,英文标题是 sitting posture chairs。
GB/T 41181规定了坐姿椅的结构、要求、试验方法、检验规则、标志、包装、运输及贮存。
GB/T 41181适用于体重不大于100kg需要固定体位以进行坐位保持、坐位平衡、矫正坐姿的坐姿功能异常人群使用的坐姿椅。
标准内容
ICS11.180
CCSY81

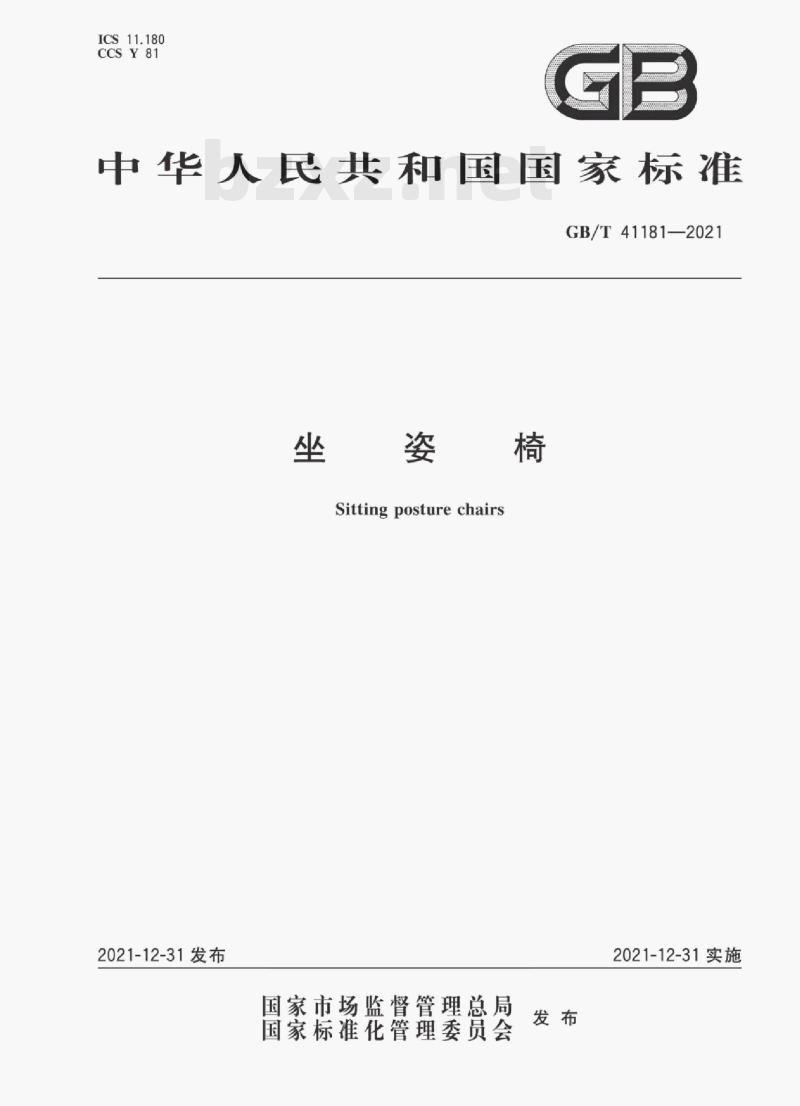

中华人民共和国国家标准
GB/T41181—2021
坐姿椅
Sitting posture chairs
2021-12-31发布
国家市场监督管理总局
国家标准化管理委员会
2021-12-31实施
GB/T41181—2021
规范性引用文件
术语和定义
坐姿椅结构
外观质量
防护装置
调节和锁定装置
尺寸参数
阻燃性
稳定性
强度要求
安全警示
6试验方法
试验条件
测试设备
外观及尺寸检验
阻燃性
稳定性
强度试验
7检验规则
出厂检验.
7.2型式检验
7.3抽样和判定规则.
8标志、包装、运输及贮存.
8.1标志、包装
8.2运输及贮存.
GB/T41181—2021

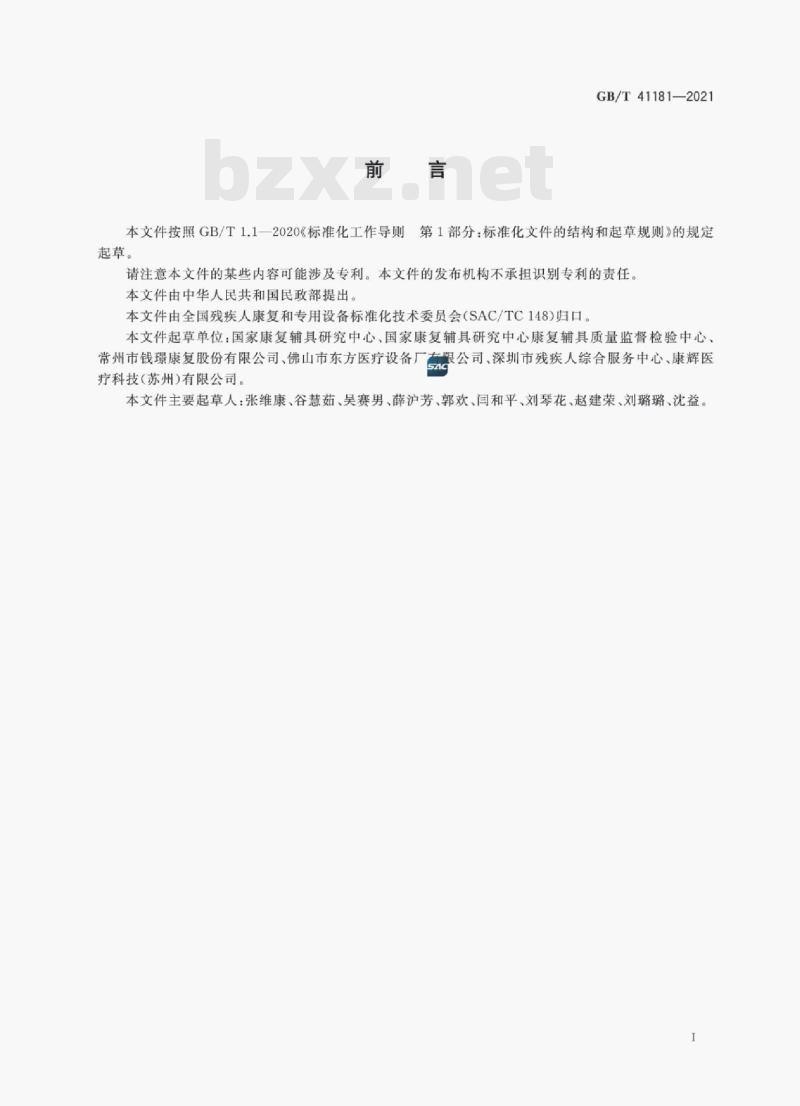

本文件按照GB/T1.1一2020《标准化工作导则第1部分:标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中华人民共和国民政部提出。本文件由全国残疾人康复和专用设备标准化技术委员会(SAC/TC148)归口。本文件起草单位:国家康复辅具研究中心、国家康复辅具研究中心康复辅具质量监督检验中心、常州市钱璟康复股份有限公司、佛山市东方医疗设备厂有限公司、深圳市残疾人综合服务中心、康辉医疗科技(苏州)有限公司。
本文件主要起草人:张维康、谷慧茹、吴赛男、薛沪芳、郭欢、闫和平、刘琴花、赵建荣、刘璐璐、沈益GB/T41181202

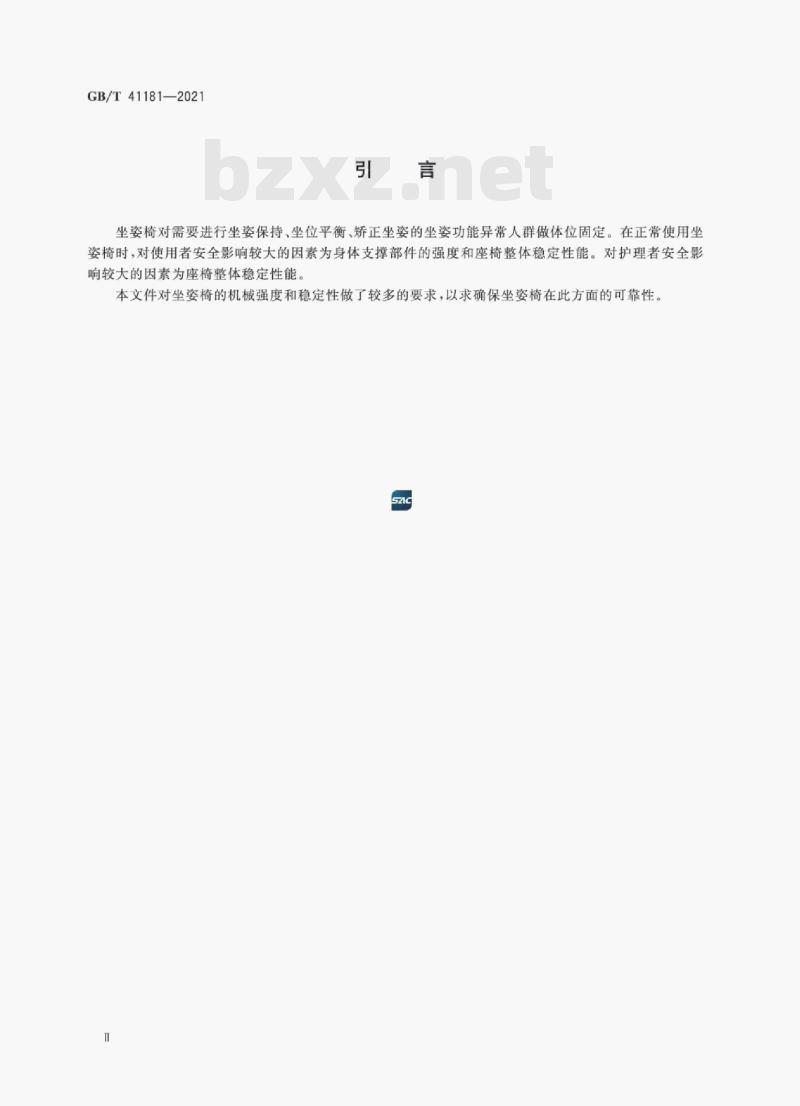

坐姿椅对需要进行坐姿保持,坐位平衡,矫正坐姿的坐姿功能异常人群做体位固定。在正常使用坐姿椅时,对使用者安全影响较大的因素为身体支撑部件的强度和座椅整体稳定性能。对护理者安全影响较大的因素为座椅整体稳定性能。本文件对坐姿椅的机械强度和稳定性做了较多的要求,以求确保坐姿椅在此方面的可靠性1范围
坐姿椅
GB/T41181—2021
本文件规定了坐姿椅的结构,要求,试验方法,检验规则,标志,包装,运输及贮存。本文件适用于体重不大于100kg需要固定体位以进行坐位保持、坐位平衡、矫正坐姿的坐姿功能异常人群使用的坐姿椅。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件:不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T191
包装储运图示标志
GB/T6343
GB/T9969
泡沫塑料及橡胶表观密度的测定工业产品使用说明书总则
GB/T12825
高聚物多孔弹性材料凹人度法硬度测定GB/T18029
轮椅车座(靠)垫阻燃性的要求和测试方法轮椅车第11部分:测试用假人
GB/T18029.11
3术语和定义
下列术语和定义适用于本文件。SAC
坐姿椅sitting posture chair
对使用者进行坐位保持、坐位平衡、矫正坐姿的椅子。3.2
使用者最大质量
maximumusermass
由生产商规定的使用者的最大质量。3.3
测试用假人testdummy
符合GB/T18029.11规定要求的,用于坐姿椅测试时模拟人体质量和质量分布的装置。3.4
配重supplementaryweight
当用测试人员代替测试用假人时,用来增加重量,使坐姿椅的总载荷和载荷分配与相应的假人一致。
有效座位深度
effective seat depth
椅面最前面的点和靠背表面之间的距离。1
GB/T41181—2021
座位宽度
seat width
限定使用者臀部活动空间的两外侧支撑表面间的距离。3.7
footsupport
支撑脚的体位固定装置。
Ehead support
头部护托
支撑头部的体位固定装置。
托盘tray
支撑上肢和放置物品的装置。
腰部固定带
Flapbelt
束紧后围绕在使用者腰部的带子。3.11
coxabelt
髋部固定带
束紧后围绕在髋部,防止使用者向前滑出的带子。3.12
肩部固定带
diagonal belt
与腰带配合使用,绕过使用者两肩的带子。3.134
54实部固定带
寺head strap
固定头部的带子。
寺footstrap
脚部固定带
固定脚部的带子。
一体式固定带
fixing strap
具有织带带扣,调节件以及将其固定在椅座上的装置。注:通常有三点式或五点式两种结构:三点式包括腰带和髋带:五点式包括腰带,髋带和肩带3.16
knee separator pad
膝分离垫
用于将使用者双腿分开的装置。4
坐姿椅结构
坐姿椅主要包括头部护托、靠背、托盘、脚部固定带、脚托、座位及座垫、一体式固定带、膝分离垫。部分坐姿椅根据用途不包含部分上述配件。坐姿椅的结构示意见图1。2
a)坐姿椅构型一
标引序号说明:
头部护托;
5要求
靠背:
托盘:
脚部固定带
脚托;
座位及座垫;
一体式固定带:
膝分离垫;
头部固定带。
5.1外观质量
b)坐姿椅构型二
图1坐姿椅结构示意图
GB/T41181—2021
c)坐姿椅构型三
5.1.1可触及的表面不应有毛刺、尖角,锐边和可能对使用者造成伤害或损坏衣服的缺陷。5.1.2焊接件表面应均匀平整,不应有漏焊、虚焊、焊瘤、夹渣、裂缝、烧穿、飞溅物等缺陷。5.1.3镀(涂)层表面应色泽均匀,光滑平整,不应有擦伤、烧痕,裂纹,针孔,麻点,斑点,毛刺,流纹,橘皮、露底、鼓泡、剥落和明显的擦伤、碰伤等缺陷。5.1.4木制件连接处应结合牢固,外表结合处缝隙不大于0.2mm。加工表面不应有崩茬、刀痕、毛刺、虫眼。
5.1.5薄木和其他材料贴面的拼贴应严密、平整,不应有脱胶、鼓泡、凹陷和压痕等;人造板制成的部件应进行封边处理,封边条不应有脱胶、鼓泡、开裂等现象。5.1.6螺钉的外露长度不应超过其螺距的2倍,突出部分不应有锐利尖端和毛刺,或其端部应有光滑的螺母帽覆盖。
5.1.7可触及的管端应有部件或管塞封堵,且封堵件不应因老化、配合不当、振动及人为损坏等引起脱落。
5.1.8使用的塑料、橡胶、皮革等非金属零部件及金属表面涂饰层,在正常使用过程中,不应产生掉色、掉沫和感官能察觉的异味等现象。3
GB/T41181—2021
5.2防护装置
5.2.1头部护托应配有防护装置,如头部固定带等。5.2.2脚托应配有防护装置,如脚部固定带等。5.2.3腰部固定带、髋部固定带的宽度应不小于50mm。肩部固定带的宽度应不小于15mm外,其余固定带的宽度应不小于20mm。织物厚度不小于3mm。5.2.4坐姿椅应配有膝分离垫或起相同作用的装置。5.3部件
5.3.1一般要求
部件的旋转运动不应对使用者造成剪切或挤夹等伤害。5.3.1.2
坐姿椅的各零部件在使用中不应脱落。5.3.2托盘
托盘应方便拆卸,并配有防拉脱装置。5.3.3脚轮
配置脚轮时至少有两个为制动式脚轮5.3.3.2
制动式脚轮被锁定后按6.4检验时脚轮不应解锁。5.4调节和锁定装置
5.4.1调节装置应能在不使用工具的情况下进行调节,且应运行灵活,不应有卡滞或松弛现象5.4.2
调节锁定装置应易于操作,锁定后应安全可靠。5.4.3调节装置应装有终端限位机构或明确表示其最大许可调节尺寸。5.5尺寸参数
5.5.1有效座位深度
使用者质量小于50kg的坐姿椅有效座位深度不小于250mm,使用者质量不小于50kg的坐姿椅有效座位深度不小于400mm。
注:图1b)型伞形或三角形椅座的坐姿椅不适用5.5.2座位宽度
使用者质量小于50kg的坐姿椅座位宽度不小于210mm,使用者质量不小于50kg的坐姿椅座位宽度不小于310mm。
注:图1b)型伞形或三角形椅座的坐姿椅不适用。5.6阻燃性
不应产生火焰燃烧和进行性闷烧。5.7稳定性
5.7.1着地性
坐姿椅应可平稳放置,在正常使用中不应产生晃动。着地部分与测试平台的间隙不大于2mm4
5.7.2稳定性
坐姿椅的前倾、后倾、侧倾稳定性翻角应不小于10°。5.8强度要求
5.8.1固定带组件强度
5.8.1.1腰部固定带、髋部固定带固定点强度按6.7.1测试后,腰部固定带、髋部固定带的固定点不能有任何损坏。5.8.1.2腰部固定带、部固定带扣合强度按6.7.2测试后,腰部固定带、髋带的扣合点不能有任何松脱或损坏。5.8.2静载强度
5.8.2.1托盘强度
GB/T411812021
坐姿椅进行托盘静载强度试验后,坐姿椅各部件应不产生裂纹,断裂和永久变形。5.8.2.2椅座强度
椅座进静载强度检验后,任何部件不应分离或损坏。5.8.2.3脚托强度
脚托进行静载强度检验后,任何部件不应分离或损坏。5.8.3
冲击强度
5.8.3.1靠背冲击
坐姿椅进行靠背冲击试验后,坐姿椅各部件应不产生裂纹,断裂和永久变形。5.8.3.2椅面冲击
坐姿椅进行椅面冲击试验后,坐姿椅各部件不应产生裂纹、断裂和永久变形。5.8.3.3托盘跌落
进行托盘跌落检验,托盘应无任何破损。5.9安全警示
5.9.1使用说明书中的警示语
5.9.1.1使用说明书中应明确产品适用的使用者质量,以及不当操作可能带来的安全隐惠,使用过程中应予以注意的事项等。
5.9.1.2使用说明书中有关安全的内容,应采用不同的字体或不同尺寸(字号)的文字,使其内容醒目。不能确定是安全性还是适用性说明时,应优先作为安全性说明进行描述。5.9.2产品警示标识免费标准下载网bzxz
5.9.2.1产品警示标识应至少包含以下内容:5
GB/T41181—2021
操作调节装置可能会有夹伤危险时,应标示“警告!小心夹伤”b)
有纺织面料时,应标示“警告!切勿近火”:e
包装采用塑料袋或塑料薄膜时,应标示“警告!为了防止室息危险,请在使用前除去塑料包装。然后将该包装销毁或使之远离使用者”:其余应予以注意或警示的内容和事项d)
2产品警示标识中的“注意”“警告”等安全警示性字体应不小于四号黑体字,警示内容应不小于5.9.2.2
五号黑体字。
6试验方法
6.1试验条件
6.1.1除有特殊要求,全部试验应在环境温度为15℃~35℃的条件下进行。6.1.2除非另有说明,检验时制动式脚轮应可靠锁定,全部试验应在坐姿椅可调范围调至最不利状态下进行。
6.2测试设备
6.2.1力加载装置能向坐姿椅施加不小于2000N的力,误差范围为士3%。6.2.2测试平台是可放下一台坐姿椅sel性平台,平面度误差不大于5mm。测试平台的斜度的增加是无极的,当接近倾翻角时,斜度的增量应不大于1°/s。如果测试平台斜度的增加是级进的,每一级不应过大,以免影响所测得倾翻角的准确性。6.2.3靠背冲击测试摆锤如图2所示。6
(221±2)
聚氨酯
硬度:邵氏A80
密度:1150kg/m3
回弹:20%
球体总质量
(25±0.5)kg
5#足球(标准比赛用球),内填(3.5土1)mm铅弹和高密度闭孔发泡材料:密度:(75±15)kg/m2,按GB/T6343测定;硬度:(325士60)N,按GB/T12825测定:总质量:(25±0.5)kg;
圆度:土20mm。
图2靠背冲击测试摆锤示意图
座面冲击锤是装有铁砂(直径3.5mm)的质量为(25土0.5)kg的5#足球。6.3外观及尺寸检验
6.3.1坐姿椅木制件外表结合处缝隙采用卡尺测量,精度0.02mm。6.3.2坐姿椅的尺寸参数采用直尺测量,精确1mm。GB/T41181—2021
单位为毫米
带螺纹摆杆
垫圈(50±10)
6.3.3对坐姿椅外观质量、调节和锁定机构及无数据要求的项目,采用目测、手感、试用、观察等方法评定。
