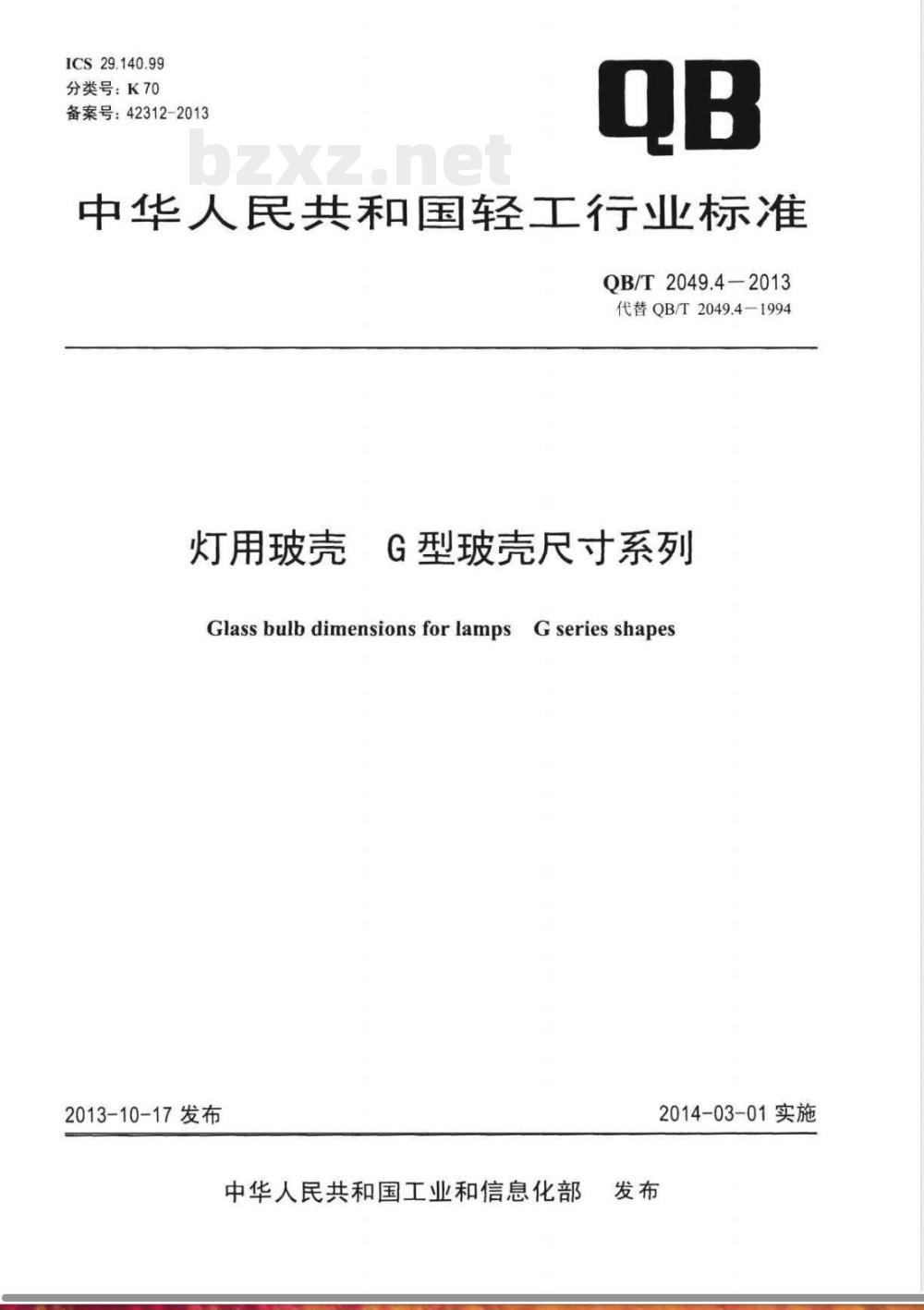

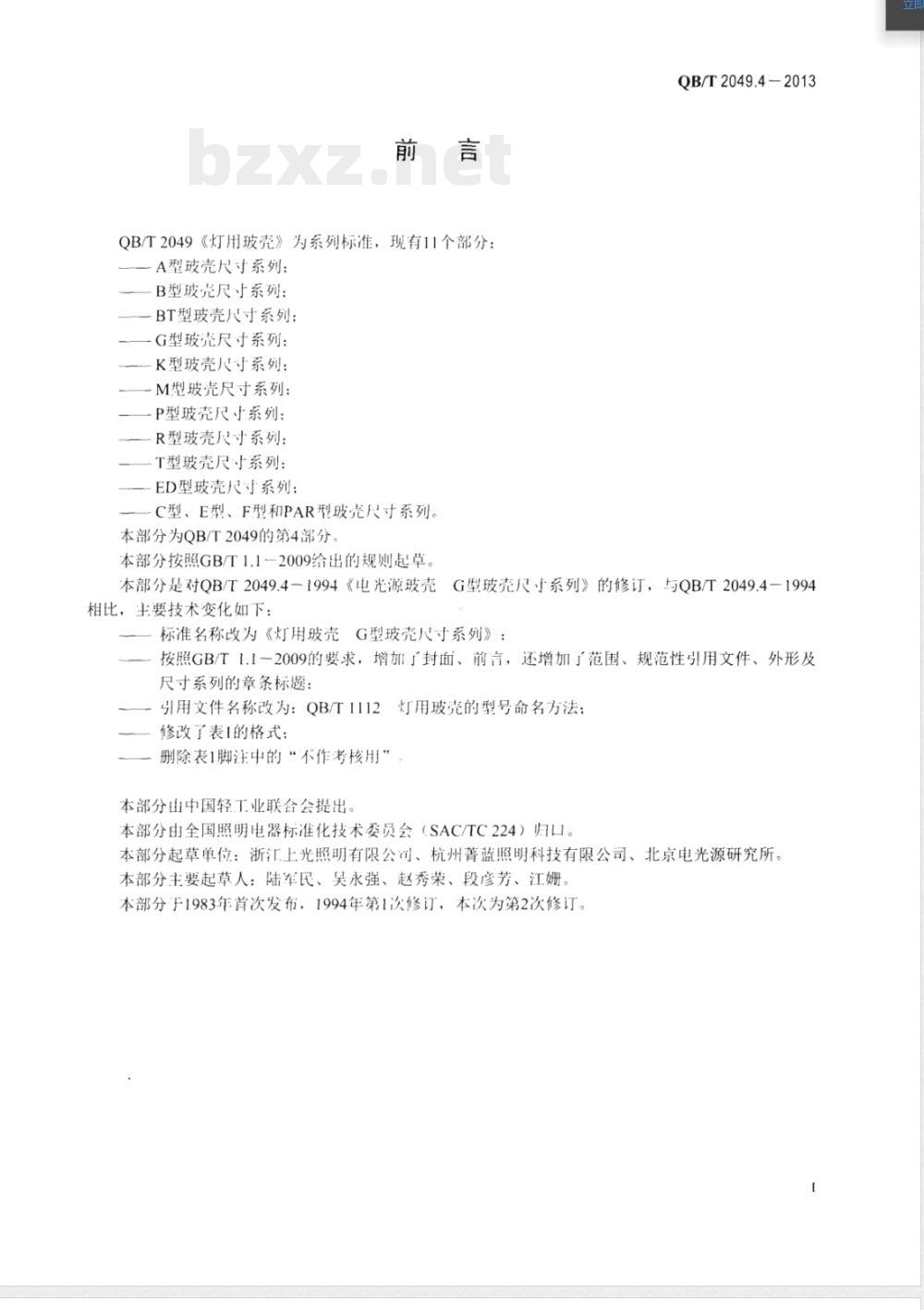

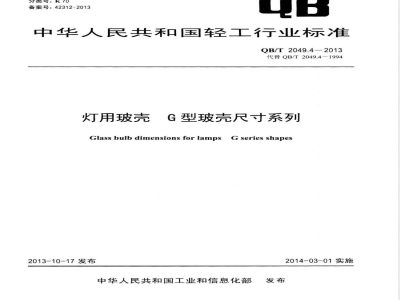

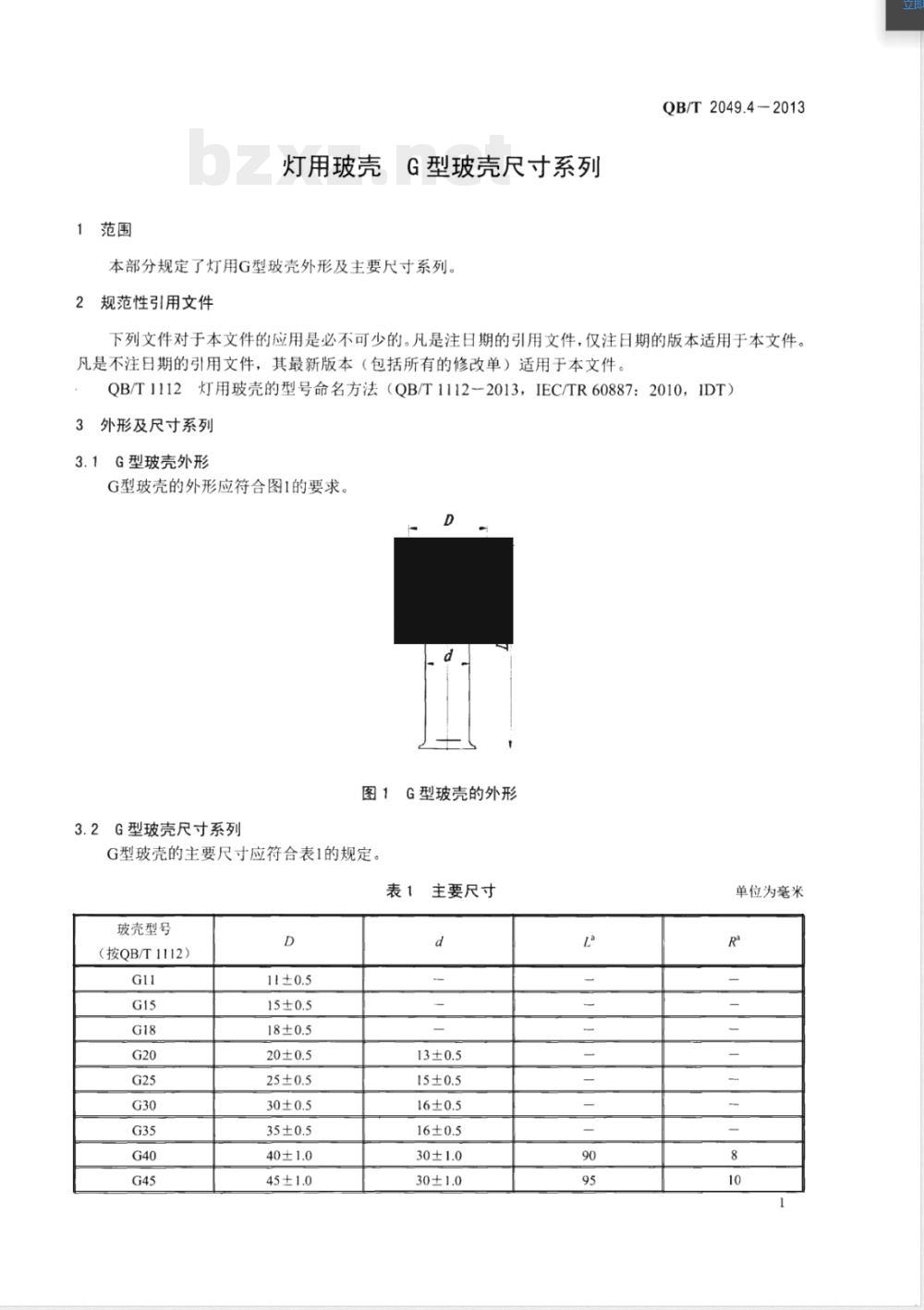

ICS 29.140.99 分类号：K70 备案号：42312-2013 QB 中华人民共和国轻工行业标准 QB/T 2049.4-2013 代替 QB/T 2049.4-1994 灯用玻壳 G型玻壳尺寸系列 Glass bulb dimensions for lamps G series shapes 发布：2013-10-17 实施：2014-03-01 发布部门：中华人民共和国工业和信息化部 前言 QB/T 2049《灯用玻壳》为系列标准，共11个部分，包括A型、B型、BT型、G型、K型、M型、P型、R型、T型、ED型以及C型、E型、F型和PAR型玻壳尺寸系列。本部分为第4部分。 本部分按照GB/T 1.1-2009给出的规则起草。 本部分是在QB/T 2049.4-1994《电光源玻壳 G型玻壳尺寸系列》基础上修订而成，主要变化包括：标准名称修改为《灯用玻壳 G型玻壳尺寸系列》；按照GB/T 1.1-2009增加封面、前言及章节结构；修改引用文件QB/T 1112；调整表格格式；删除表格脚注中“不作考核用”等内容。 本部分由中国轻工业联合会提出。 本部分由全国照明电器标准化技术委员会（SAC/TC224）归口。 本部分起草单位：浙江上光照明有限公司、杭州菁蓝照明科技有限公司、北京电光源研究所。 本部分主要起草人：陆军民、吴永强、赵秀秀、段彦芳、江娜。 本部分于1983年首次发布，1994年第一次修订，本次为第二次修订。 1 范围 本部分规定了灯用G型玻壳的外形及主要尺寸系列。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 凡是注日期的引用文件，仅所注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 QB/T 1112 灯用玻壳的型号命名方法（QB/T 1112-2013，IEC/TR 60887:2010，IDT） 3 外形及尺寸系列 3.1 G型玻壳外形 G型玻壳的外形应符合图1要求。 图1 G型玻壳外形 3.2 G型玻壳尺寸系列 G型玻壳主要尺寸应符合表1规定。 表1 G型玻壳主要尺寸（单位：mm） 型号（按QB/T 1112）及尺寸参数如下： G11：D=11±0.5，d=13±0.5 G15：D=15±0.5，d=15±0.5 G18：D=18±0.5，d=16±0.5 G20：D=20±0.5，d=16±0.5 G25：D=25±0.5，d=30±1.0 G30：D=30±0.5，d=30±1.0 G35：D=35±0.5 G40：D=40±1.0 G45：D=45±1.0 G50：D=50±1.0 G60：D=60±1.0 G70：D=70±1.0 G80：D=80±1.0 G90：D=90±1.0 G95：D=95±1.0 G100：D=100±1.5 G125：D=125±1.5 G130：D=130±1.5 G150：D=150±1.5 G160：D=160±1.5 G180：D=180±1.5 （部分参数如La、Ra等为参考尺寸） 参考信息： 本标准由中国轻工业出版社出版发行。 地址：北京市东长安街6号 邮编：100740 网址：http://www.chlip.com.cn
