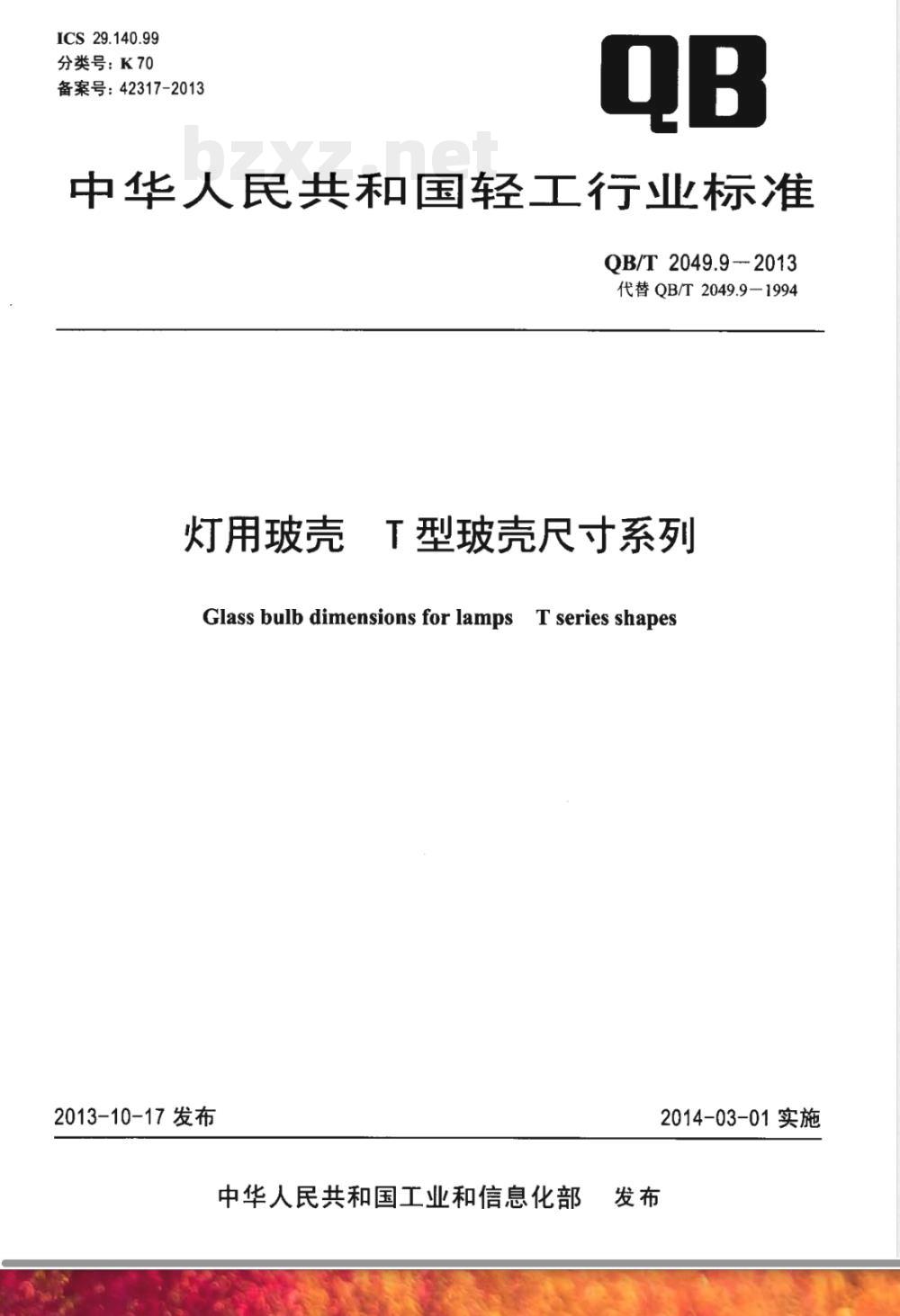

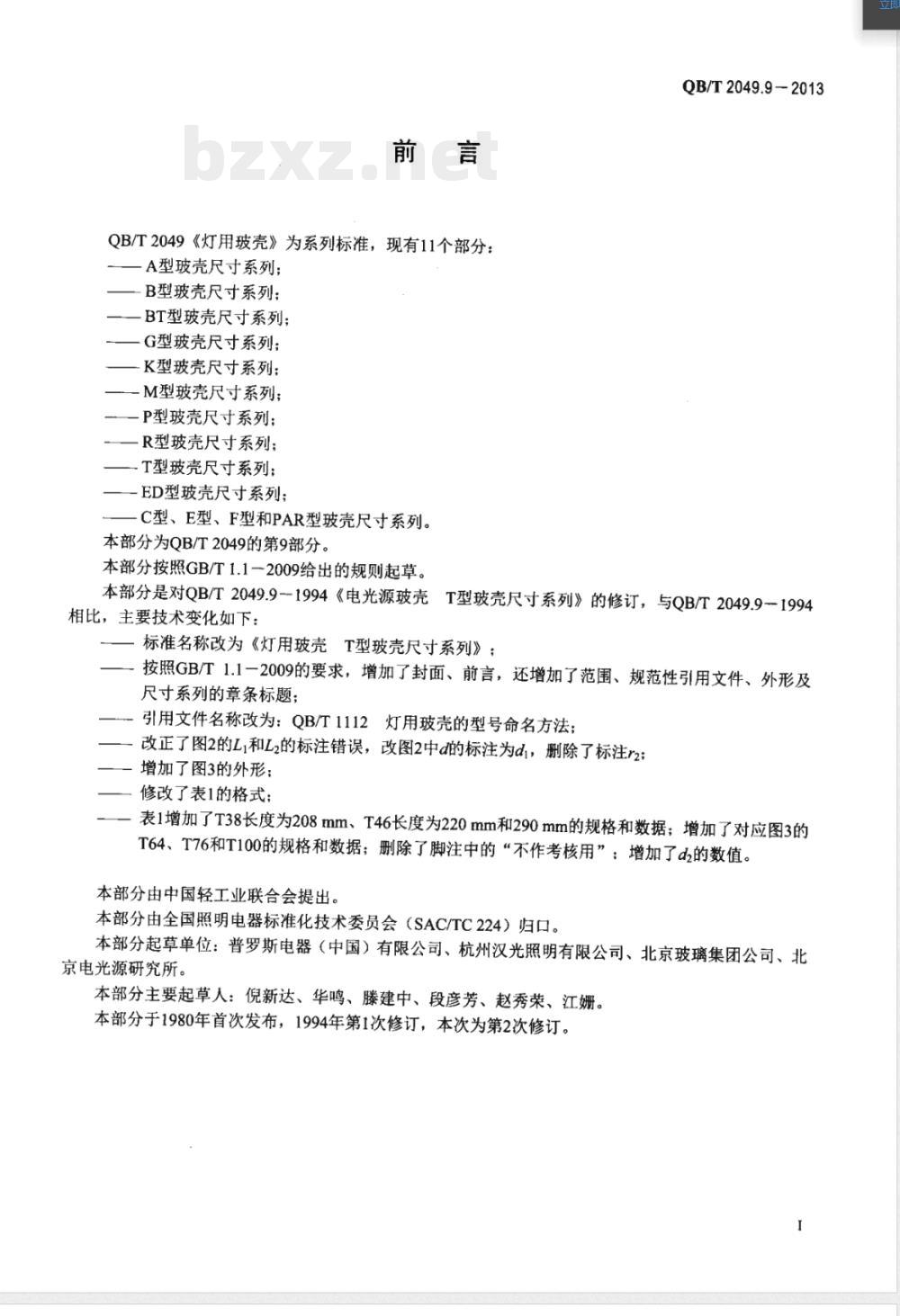

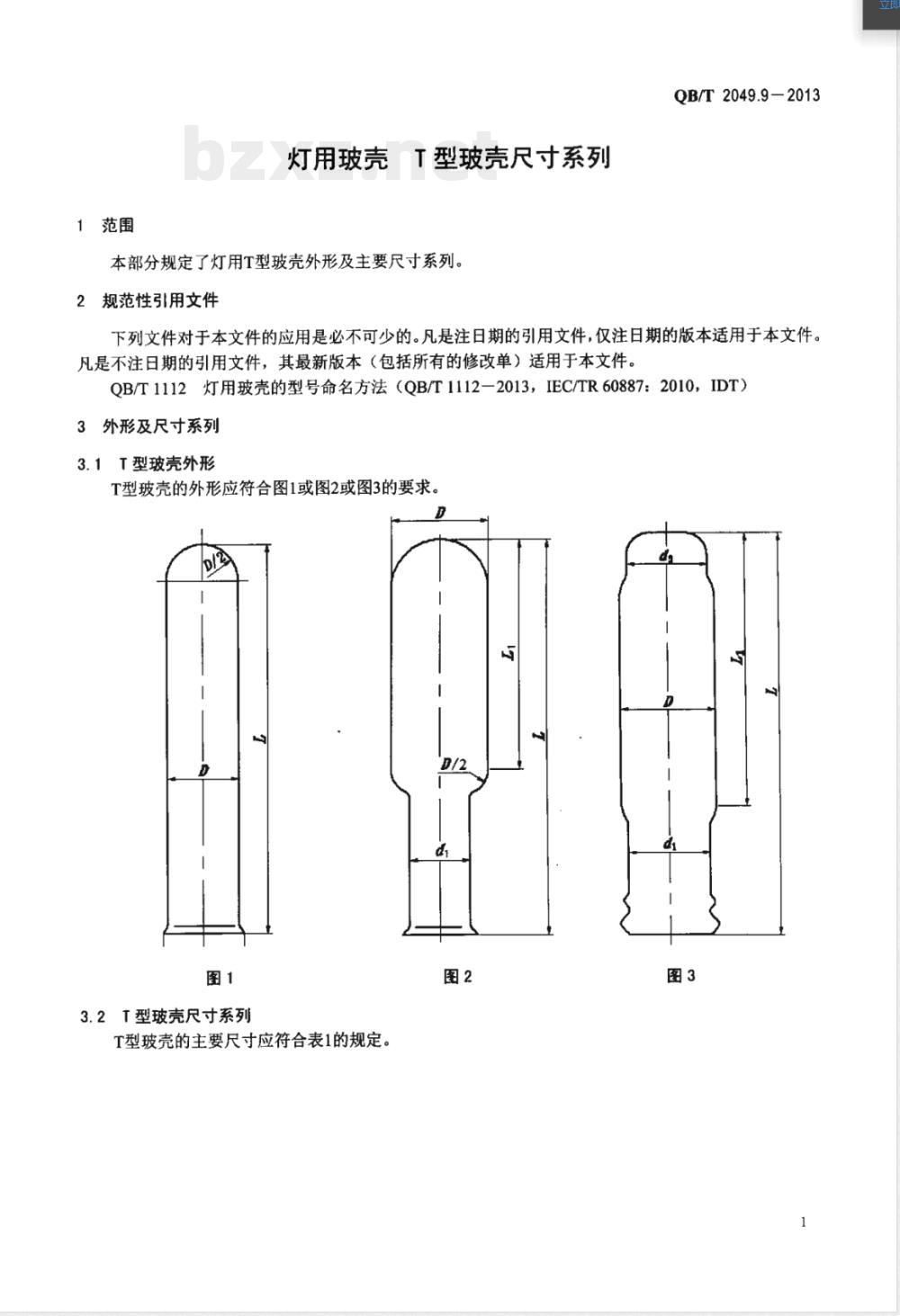

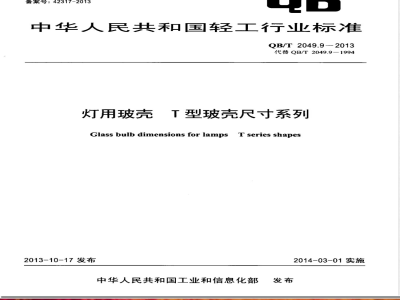

ICS 29.140.99 分类号：K70 备案号：42317-2013 QB 中华人民共和国轻工行业标准 QB/T 2049.9-2013 代替 QB/T 2049.9-1994 灯用玻壳 T型玻壳尺寸系列 Glass bulb dimensions for lamps T series shapes 2013-10-17发布 2014-03-01实施 中华人民共和国工业和信息化部 发布 前言 QB/T 2049《灯用玻壳》为系列标准，共包括11个部分：A型、B型、BT型、G型、K型、M型、P型、R型、T型、ED型以及C、E、F和PAR型玻壳尺寸系列。本部分为第9部分。 本部分按照GB/T 1.1—2009的规则起草。 与QB/T 2049.9-1994相比，本次修订主要变化包括：标准名称修改为《灯用玻壳 T型玻壳尺寸系列》；完善封面、前言及章节结构；修正图纸标注错误；增加部分型号及规格尺寸；调整表格格式及参数内容等。 本部分由中国轻工业联合会提出，由全国照明电器标准化技术委员会（SAC/TC224）归口。 本部分起草单位：普罗斯电器（中国）有限公司、杭州汉光照明有限公司、北京玻璃集团公司、北京电光源研究所。 本部分主要起草人：倪新达、华鸣、滕建中、段彦芳、赵秀荣、江娜。本部分于1980年首次发布，1994年第一次修订，本次为第二次修订。 1 范围 本部分规定了灯用T型玻壳外形及主要尺寸系列。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括修改单）适用。 QB/T 1112 灯用玻壳的型号命名方法（QB/T 1112-2013，IEC/TR 60887:2010，IDT） 3 外形及尺寸系列 3.1 T型玻壳外形 T型玻壳的外形应符合图1、图2或图3的要求。 图1 图2 图3 3.2 T型玻壳尺寸系列 T型玻壳主要尺寸应符合表1规定（单位：mm）。 玻壳型号及主要尺寸如下： T9：9±1.0，La 30 T15：15±1.0，La 52 T20：20±1.0，La 40 T25：25±1.0，La 62 T30：30±1.0，La 40 T38：37.5±1.0，La 60 / 180 / 208（不同规格） T46：46±1.0，La 220 / 265 / 290（不同规格） T50：50±1.0，La 410 T60：60±1.0，La 220 T64：64±1.0，La 385 T65：65±1.0，La 250 T76：76±1.0，La 280 T80：80±1.0，La 430 T100：100±1.0，La 430 注：“*”为参考尺寸。
