本标准规定了数字放映机专用氙灯的术语和定义、分类与命名、主要尺寸、要求、检验规则、标志、包装、运输及贮存。 本标准适用于1800W、2000W、3000W、4000W、4500W、6000W、6500W数字电影放映机专用氙灯。

ICS29.140.30
分类号：K71
备案号：53753-2016

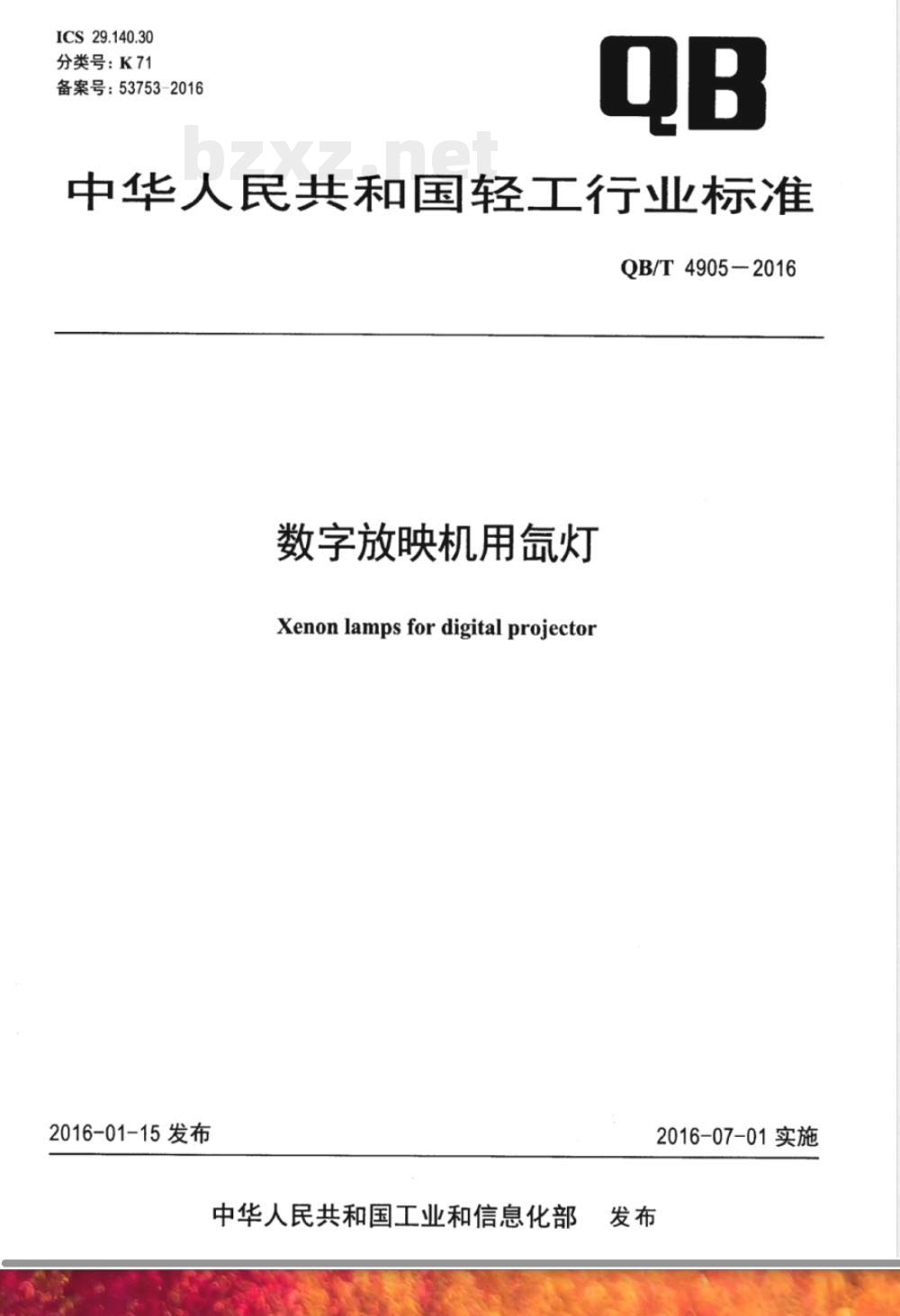

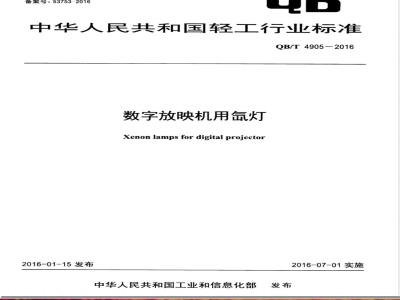

中华人民共和国轻工行业标准
QB/T4905-2016
数字放映机用氙灯bZxz.net
Xenonlampsfordigital projector2016-01-15发布
中华人民共和国工业和信息化部2016-07-01实施

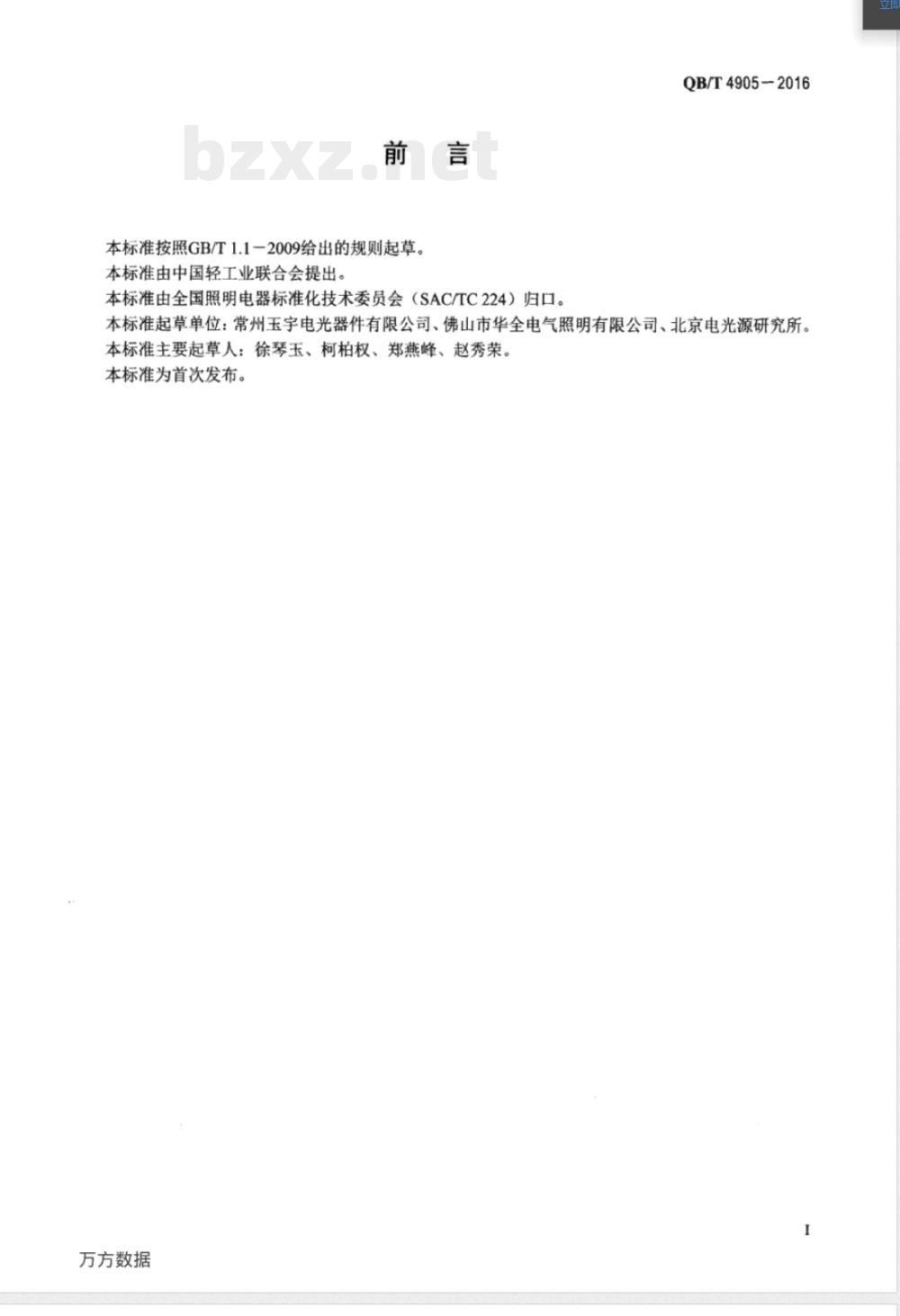

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国轻工业联合会提出。本标准由全国照明电器标准化技术委员会（SAC/TC224）归口。QB/T4905-2016
本标准起草单位：常州玉宇电光器件有限公司、佛山市华全电气照明有限公司、北京电光源研究所。本标准主要起草人：徐琴玉、柯柏权、郑燕峰、赵秀荣。本标准为首次发布。
万方数据

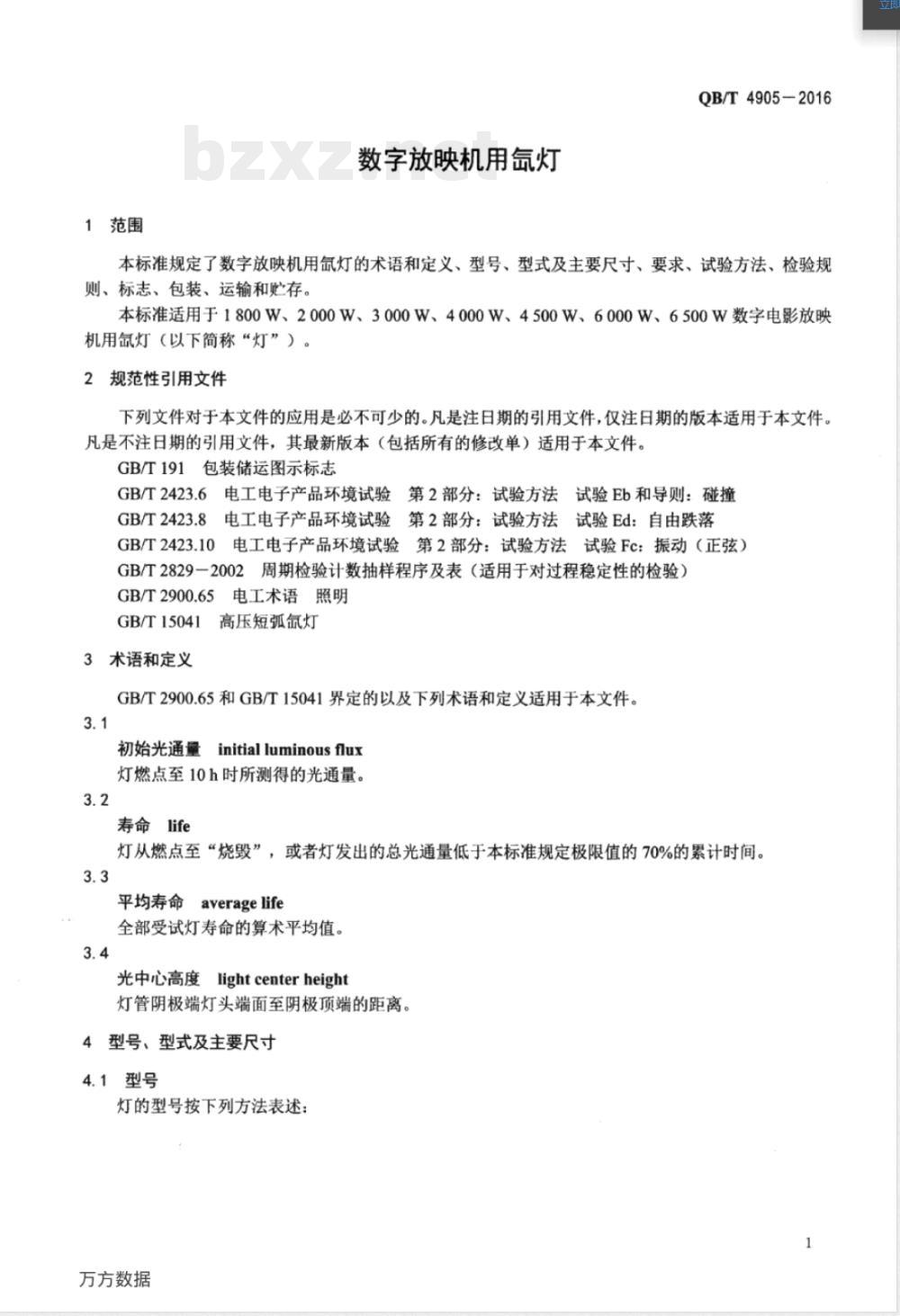

1范围
数字放映机用氙灯
QB/T4905-2016
本标准规定了数字放映机用氙灯的术语和定义、型号、型式及主要尺寸、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于1800W、2000W、3000W、4000W、4500W、6000W、6500W数字电影放映机用氙灯（以下简称“灯”）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志
GB/T2423.6电工电子产品环境试验第2部分：试验方法试验Eb和导则：碰撞GB/T2423.8电工电子产品环境试验第2部分：试验方法试验Ed：自由跌落GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T2900.65电工术语照明
GB/T15041高压短弧氙灯
3术语和定义
GB/T2900.65和GB/T15041界定的以及下列术语和定义适用于本文件。3.1
初始光通量initial luminous flux灯燃点至10h时所测得的光通量。3.2
寿命life
灯从燃点至“烧毁”，或者灯发出的总光通量低于本标准规定极限值的70%的累计时间。3.3
average life
平均寿命
全部受试灯寿命的算术平均值。3.4
lightcenterheight
光中心高度
灯管阴极端灯头端面至阴极顶端的距离。4型号、型式及主要尺寸
4.1型号
灯的型号按下列方法表述
万方数据
QB/T4905-2016
高亮度特性：缺省表示不具有；SD表示具有安装长度：单位为mm
功率：单位为W
数字放映机用氙灯

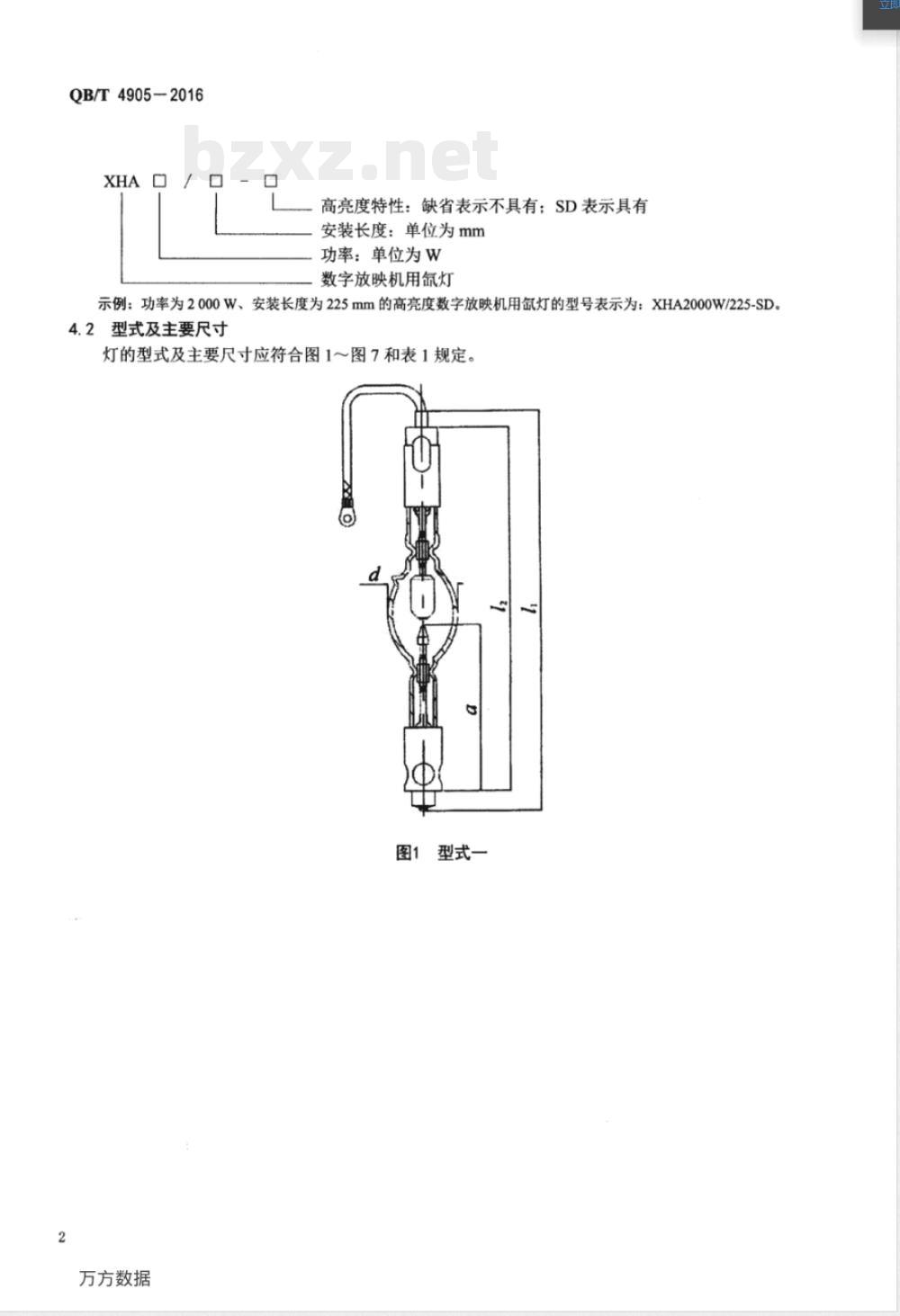

示例：功率为2000W、安装长度为225mm的高亮度数字放映机用氙灯的型号表示为：XHA2000W/225-SD。4.2型式及主要尺寸
灯的型式及主要尺寸应符合图1～图7和表1规定。o
图1型式
万方数据
万方数据

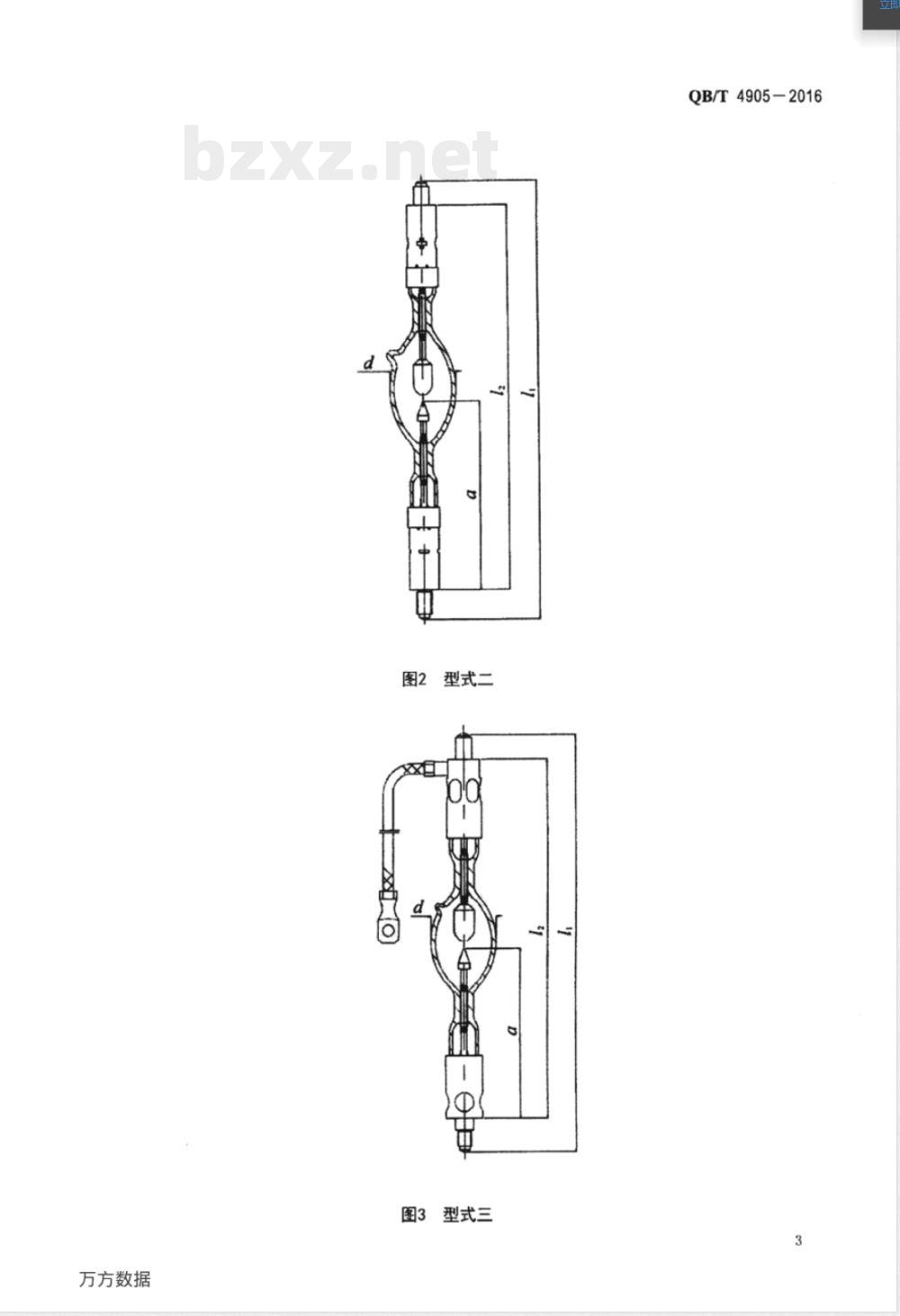

型式二
图3型式三
QB/T4905-2016
QB/T4905-2016
万方数据
型式四
图5型式五
万方数据
图6型式六
图7型式七
QB/T4905-2016
QB/T4905-2016
XHA1800W/225-SD
XHA2000W/225-SD
XHA3000W/350
XHA3000W/292-SD
XHA4500W/381
XHA6000W/381
XHA2000W/295
XHA3000W/295
XHA4000W/295
XHA4500W/375
XHA6000W/375
XHA6500W/375
XHA4000W/305-SD
XHA4000W/305
XHA6000W/386
5要求
5.1安装长度、光中心高度
表1灯的主要尺寸
主要尺寸/mm
安装长度12
标准值
光中心高度a
标准值
灯的安装长度、光中心高度应符合表1的要求。2工作电压、初始光通量及平均寿命5.2
球泡外径d
灯的工作电压、初始光通量及平均寿命应符合表2的要求。表2
XHA1800W/225-SD
XHA2000W/225-SD
XHA3000W/350
XHA3000W/292-SD
XHA4500W/381
XHA6000W/381
XHA2000W/295
XHA3000W/295
XHA4000W/295
万方数据
额定功
额定电
灯的光电参数
工作电压/V
标准值
灯头型式
电缆线
电缆线
SFa28-14
SFa30-14
SFaX30-14
SFaX30-14
SFaX27-14x80
SFaX27-14x80
SFaX27-14x80
SFaX30-14
SFaX30-14
SFaX30-14
SFaX30-14
SFaX30-14
SFaX30-14
初始光通量/lm
额定值
72 000
140000
145000
190000
270 000
-80000
140000
160000
最小值
126000
130000
171000
243000
126000
144000
SFc30-10
SFc30-10
SFc28-14
SFc30-14
SFc30-14
SFc30-14
SFc27-16/45
SFc27-16/45
SFc27-16/45
SFc30-14
SFc30-14
SFc30-14
SFa32-20
SFa32-20
SFa30-20
平均寿命/h
额定值
最低值
风速/
XHA4500W/375
XHA6000W/375
XHA6500W/375
XHA4000W/305-SD
XHA4000W/305
XHA6000W/386
5.3外观质量
额定功
额定电
表2（续）
工作电压/V
标准值
5.3.1灯的球泡部分应洁净，无发黑、失透等缺陷。5.3.2灯头的焊点应光洁、圆滑，无影响使用的缺陷。5.3.3灯头上的标志应正确、清晰。5.4灯头牢固度
在1Nm的扭力矩作用下，灯头不应有松动现象。5.5同轴度
灯的同轴度应符合表3的要求。
初始光通量/m
额定值
190000
280000
300000
170000
160000
280000
表3．灯的同轴度
安装长度
216~322
323~386
5.6启动性能
接通电源，触发器工作后2s内灯应能正常燃点。5.7耐过电流
灯应能承受1.1倍额定电流的冲击，并保持1min而不损坏。5.8耐振性
最小值
171000
252000
270000
153000
144000
252000
QB/T4905-2016
平均寿命/h
额定值
同轴度
最低值
灯单只包装后应有良好的耐振性，经6.9试验后，灯应完整无损，并能正常燃点。5.9耐碰撞性
灯单只包装后应有良好的耐碰撞性，经6.10试验后，灯应完整无损，并能正常燃点。5.10耐跌落性
灯单只包装后应有良好的耐跌落性，经6.11试验后，灯应完整无损，并能正常燃点。6试验方法
6.1试验条件
6.1.1灯应配备相应的电源和触发器。6.1.2灯的燃点位置应符合图8的规定，水平燃点时应配有相应的稳弧装置。6.1.3灯燃点时候的风速应为12m/s~18m/s。灯头温度不应超过180℃。万方数据
风速/
单位为毫米
QB/T4905—2016
6.2安装长度、光中心高度（5.1)用通用或专用的量具进行检验。充许揽髓
不允许蔽
器直15
水平15°
图8灯的燃点位置
6.3工作电压、初始光通量及平均寿命（5.2）6.3.1工作电压
灯的工作电压按照图9所示的测试线路进行测试。o
U--直流稳流源；Tr--触发器；L--灯；Vi、Vz—直流电压表（精度不低于0.5级）：A-直流电流表（精度不低于0.5级）；R—可变电阻；S、Sz—开关。图9灯电压测试原理图
当灯在额定电流下燃点15min时，测量灯两端的电压值。6.3.2初始光通量
在6.1规定的试验条件下用分布光度计测量。6.3.3平均寿命
将灯置于与实际使用条件相似的专用灯箱中进行试验。试验电流在前1/2寿命期间内，应为额定电流值的80%；在后1/2寿命时间，为额定电流值的90%。受试灯每4h应关闭1次，且每次关闭时间不应少于30min（关闭时间不计入寿命时间内）。在寿命试验过程中由机械或线路故障等引起的损坏不视为寿命终止，应重新进行寿命试验。当受试灯燃点至平均寿命的150%时应认为该灯寿命试验完毕。个别灯的寿命不应低于平均寿命的50%。寿命试验过程中应对受试灯进行光通量的测试。当光通量低于最小值的70%则认定寿命终止。计算平均寿命。6.4外观质量（5.3）
用目视法或标样对比法检验。
6.5灯头牢固度（5.4)
用专用的工具进行检验，应保证扭力矩从0逐渐增加到规定值。8
万方数据
6.6同轴度（5.5）
QB/T4905-2016
在图10所示的测量装置上进行试验。测量时，将灯头的一端垂直安装于夹具中，将灯缓慢绕轴旋转一圈，由指示器上显示出的最大读数和最小读数之差的一半即为灯的同轴度。图10灯的同轴度检验
6.7启动性能（5.6)
在触发器高频高压端输出导线与周围环境、机壳的绝缘性保持良好的状态下接通电源，触发器工作后2s内检查灯的启动情况。
6.8耐过电流（5.7)
在灯燃点至5min后，调节灯电流至额定值的1.1倍并保持1min。6.9耐振性（5.8)
按GB/T2423.10进行试验。试验频率为50Hz，振动幅度1mm（单振幅），在两个互相垂直的轴线上各持续振动10min。
6.10耐碰撞性（5.9）
按GB/T2423.6进行试验。峰值加速度100m/s2，持续时间16ms，按包装运输方向碰撞（1000土10）次。
6.11耐跌落性（5.10）
按GB/T2423.8进行试验。跌落高度250mm，跌落两次。7检验规则
7.1检验分类
产品检验分为出厂检验和型式检验。7.2出厂检验
7.2.1出厂检验项目见表4。
表4出厂检验
万方数据
检验项目
安装长度
光中心高度
工作电压
试验方法
