ICS29.140.30
分类号：K71
备案号：31088-2011

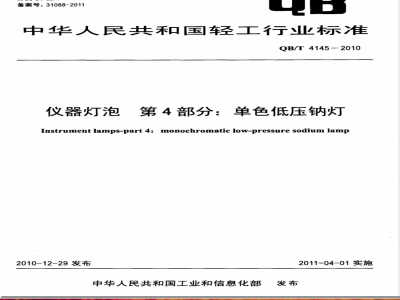

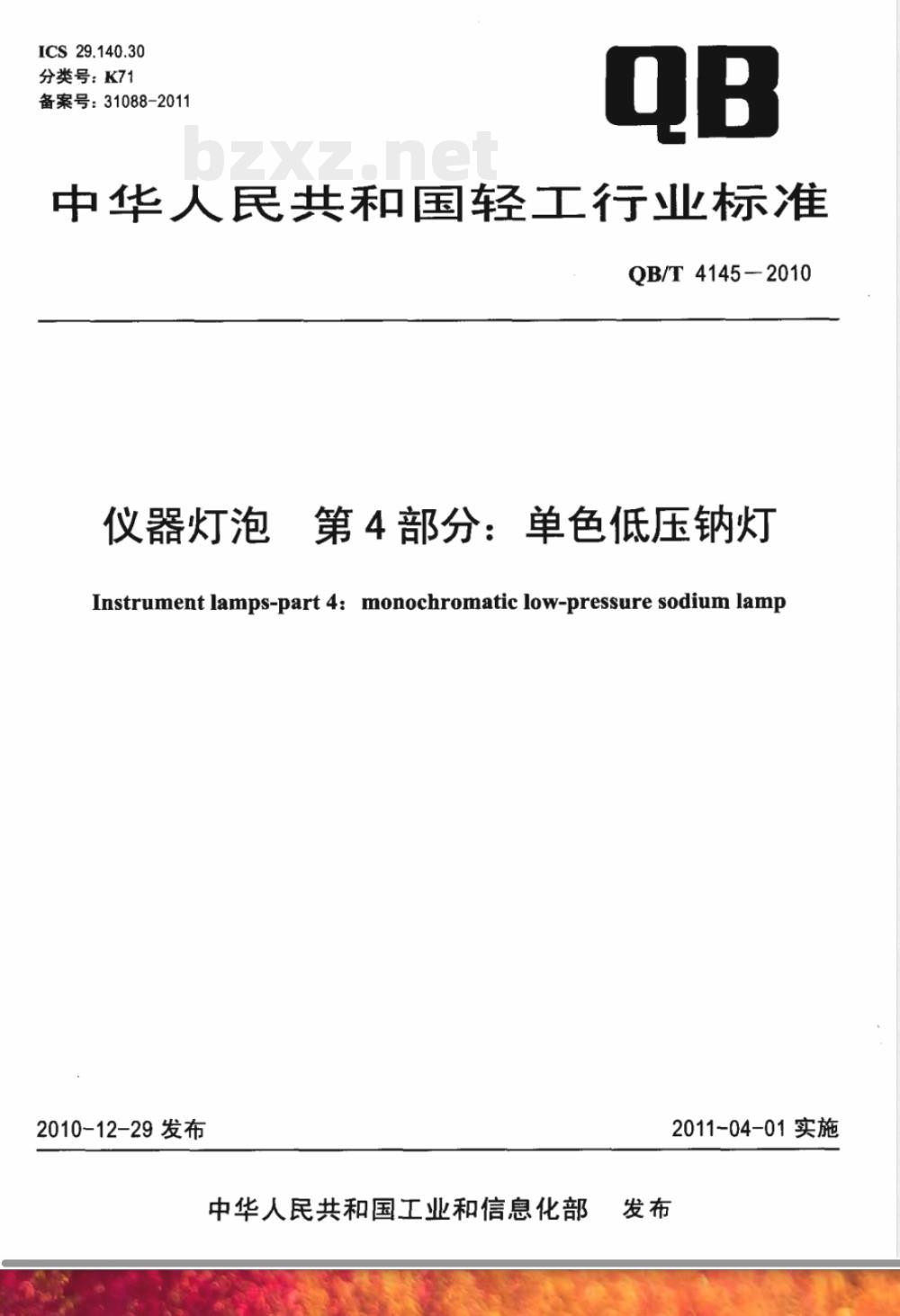

中华人民共和国轻工行业标准
QB/T4145-2010
仪器灯泡
第4部分：单色低压钠灯
Instrument lamps-part 4: monochromatic low-pressure sodium lamp2010-12-29发布
中华人民共和国工业和信息化部2011-04-01实施

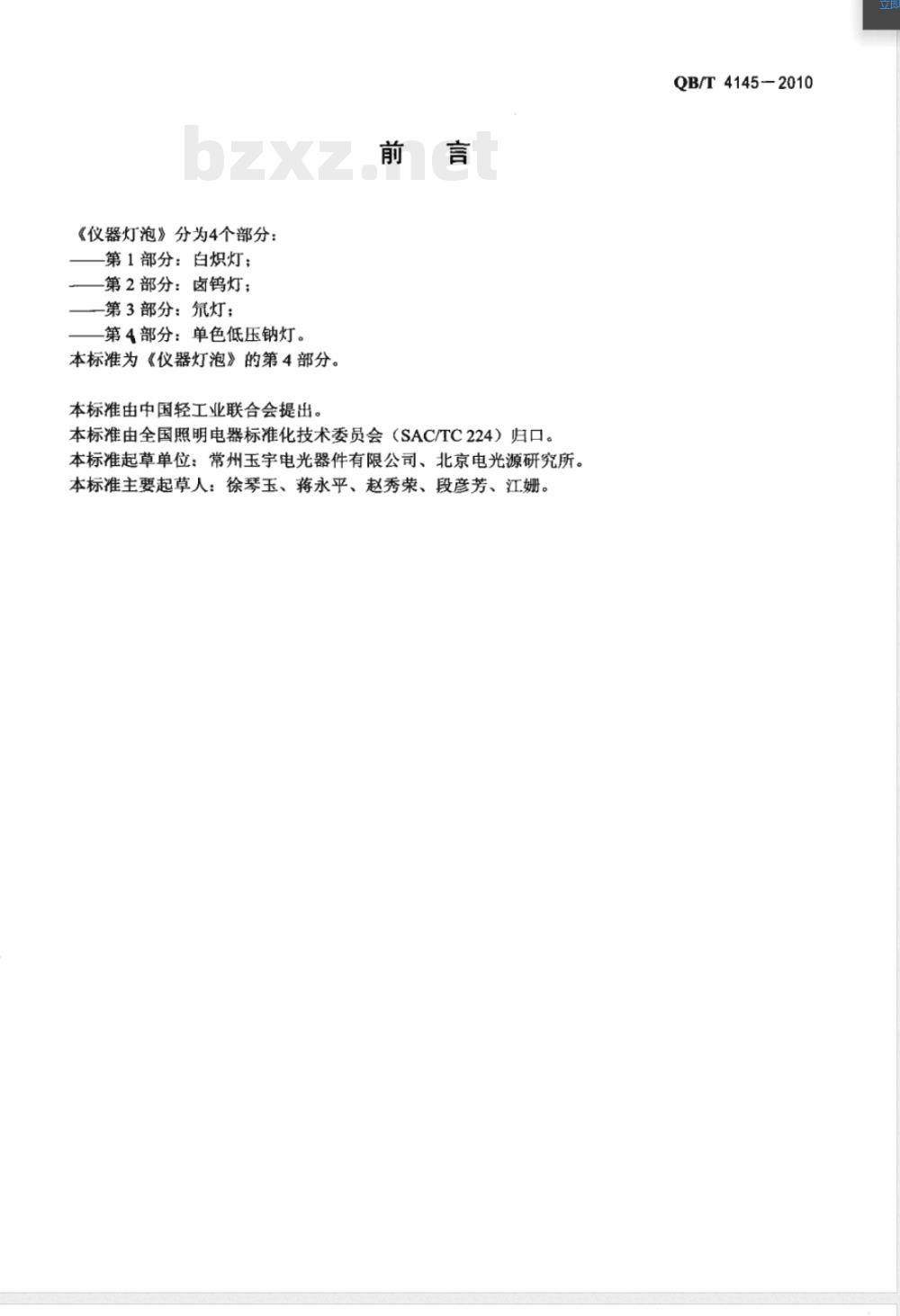

《仪器灯泡》分为4个部分：
第1部分：白炽灯；
第2部分：卤钨灯；
第3部分：氛灯；
第4部分：单色低压钠灯。
本标准为《仪器灯泡》的第4部分。本标准由中国轻工业联合会提出。前言
本标准由全国照明电器标准化技术委员会（SAC/TC224）归口。本标准起草单位：常州玉宇电光器件有限公司、北京电光源研究所。本标准主要起草人：徐琴玉、蒋永平、赵秀荣、段彦芳、江姗。QB/T4145-2010

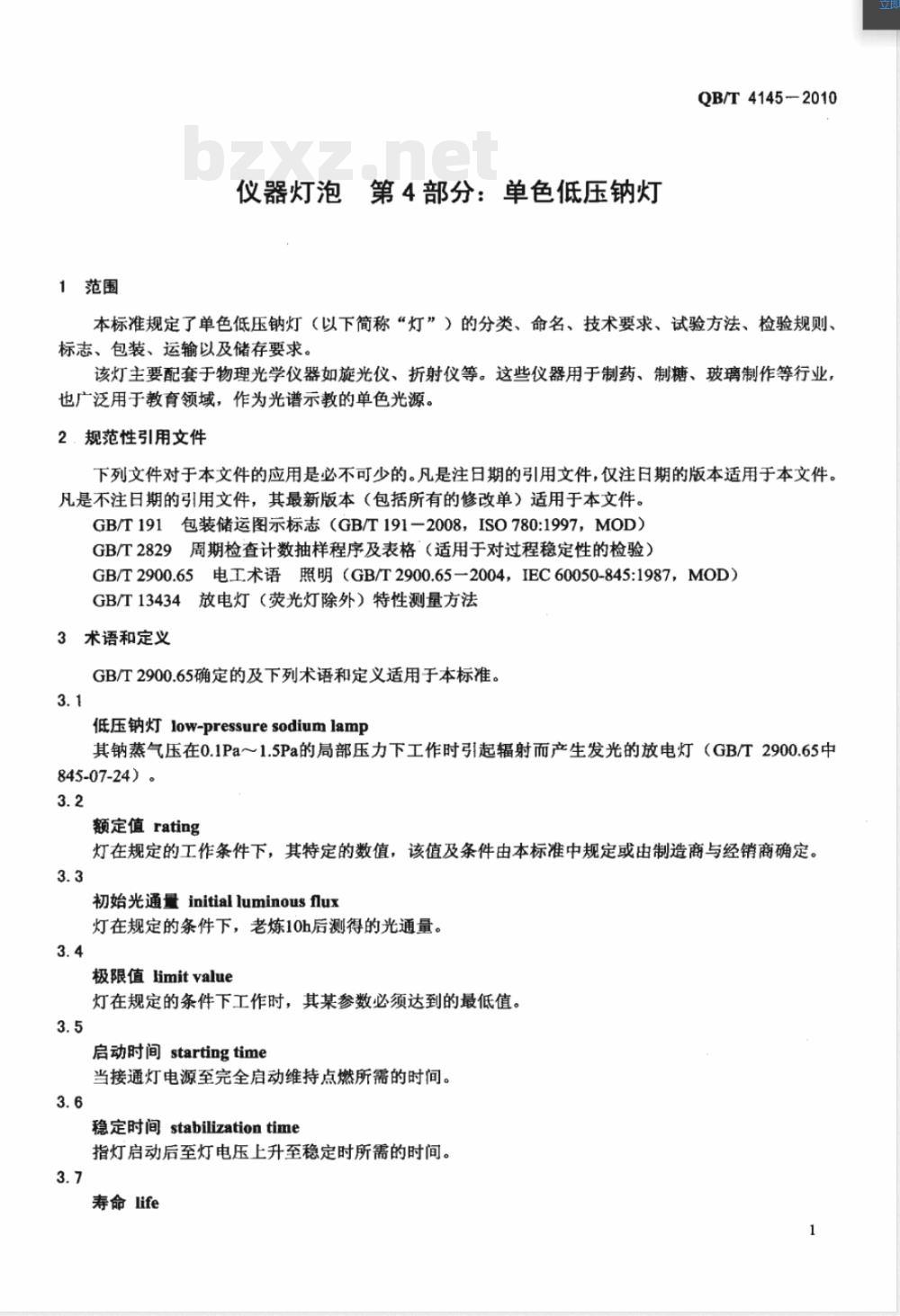

1范围此内容来自标准下载网
仪器灯泡第4部分：单色低压钠灯QB/T4145-2010
本标准规定了单色低压钠灯（以下简称“灯”）的分类、命名、技术要求、试验方法、检验规则、标志、包装、运输以及储存要求。该灯主要配套于物理光学仪器如旋光仪、折射仪等。这些仪器用于制药、制糖、玻璃制作等行业，也广泛用于教育领域，作为光谱示教的单色光源。2，规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T191包装储运图示标志（GB/T191一2008，ISO780:1997，MOD）GB/T2829周期检查计数抽样程序及表格（适用于对过程稳定性的检验）GB/T2900.65电工术语照明（GB/T2900.65-2004，IEC60050-845:1987，MO0D）GB/T13434放电灯（荧光灯除外）特性测量方法3术语和定义
GB/T2900.65确定的及下列术语和定义适用于本标准。3.1
低压钠灯low-pressuresodiumlamp其钠蒸气压在0.1Pa～1.5Pa的局部压力下工作时引起辐射而产生发光的放电灯（GB/T2900.65中845-07-24）。
额定值rating
灯在规定的工作条件下，其特定的数值，该值及条件由本标准中规定或由制造商与经销商确定。3.3
初始光通量initial luminousflux灯在规定的条件下，老炼10h后测得的光通量。3.4
极限值limitvalue
灯在规定的条件下工作时，其某参数必须达到的最低值。3.5
启动时间startingtime
当接通灯电源至完全启动维持点燃所需的时间。3.6
稳定时间stabilizationtime
指灯启动后至灯电压上升至稳定时所需的时间。3.7
寿命life
QB/T4145-2010
灯的寿命是指光通量下降至初始光通量极限值的70%时的点燃时间，或是钠双线（589.0nm、589.6nm）两侧10nm范围内杂散谱线的相对强度超过钠双线10%的时间。两个条件满足其一均可判别灯的寿命终止。
平均寿命averagelife
平均寿命即为全部被试灯寿命的算术平均值。个别灯的寿命不应低于平均寿命的50%。当点燃至规定平均寿命150%时，应该认为寿命测试完毕。4分类和型号命名
4.1该灯可分为插入式和旋入式两类。4.2型号命名
4.2.1型号由三个部分组成：第一部分表示灯的代号（NDD表示单色低压钠灯）；第二部分表示灯功率；第三部分表示灯头形式（X表示旋入式，C表示插入式），在第二和第三部分之间用斜线“/”分开。
4.2.2型号示例
灯头形式
功率（W）
单色低压钠灯
例：NDD20/X表示20W螺口旋入式单色低压钠灯；NDD20/C表示20W八脚插入式单色低压钠灯。4.3灯的型式及主要尺寸

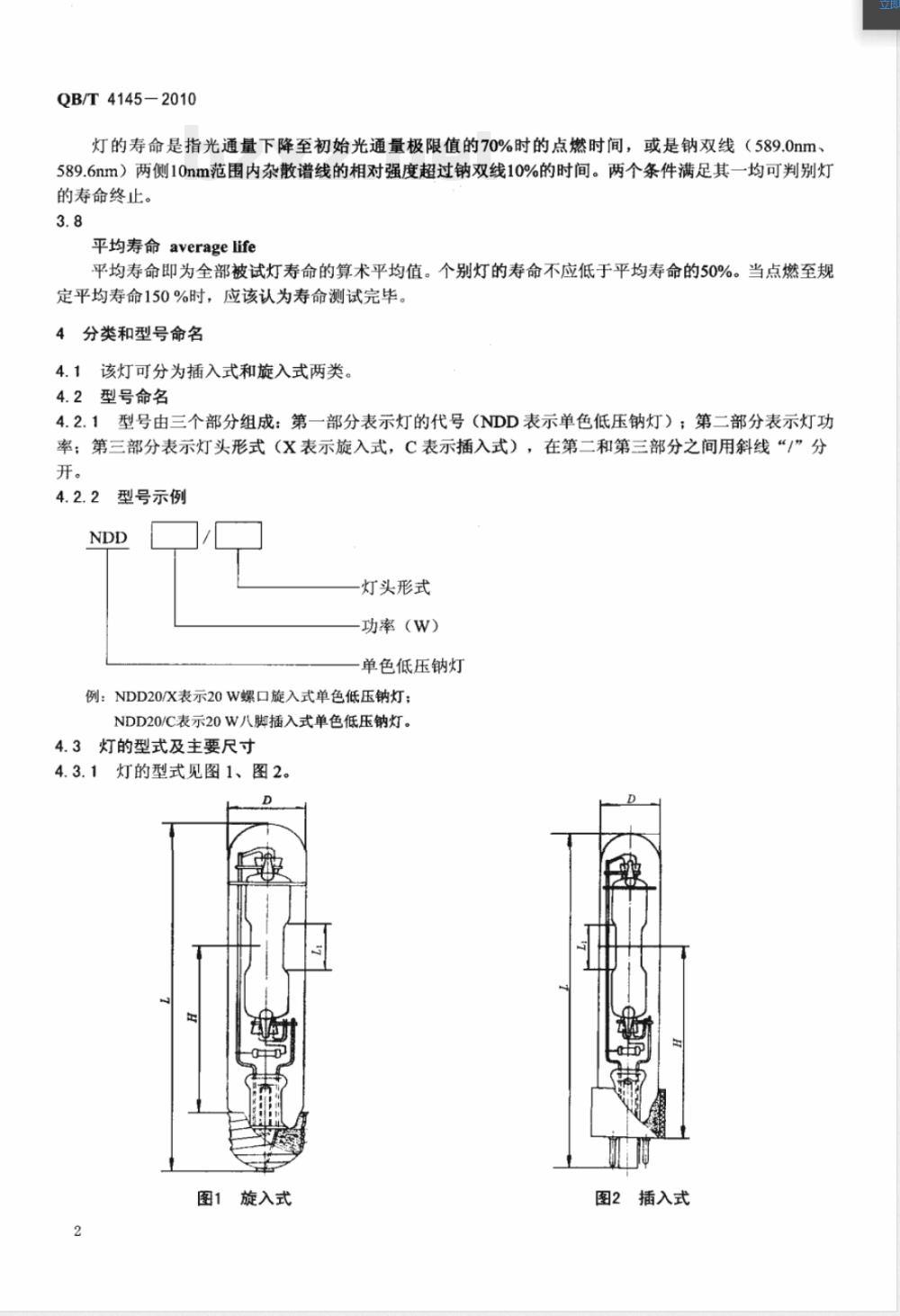

4.3.1灯的型式见图1、图2。
图1旋入式
图2插入式

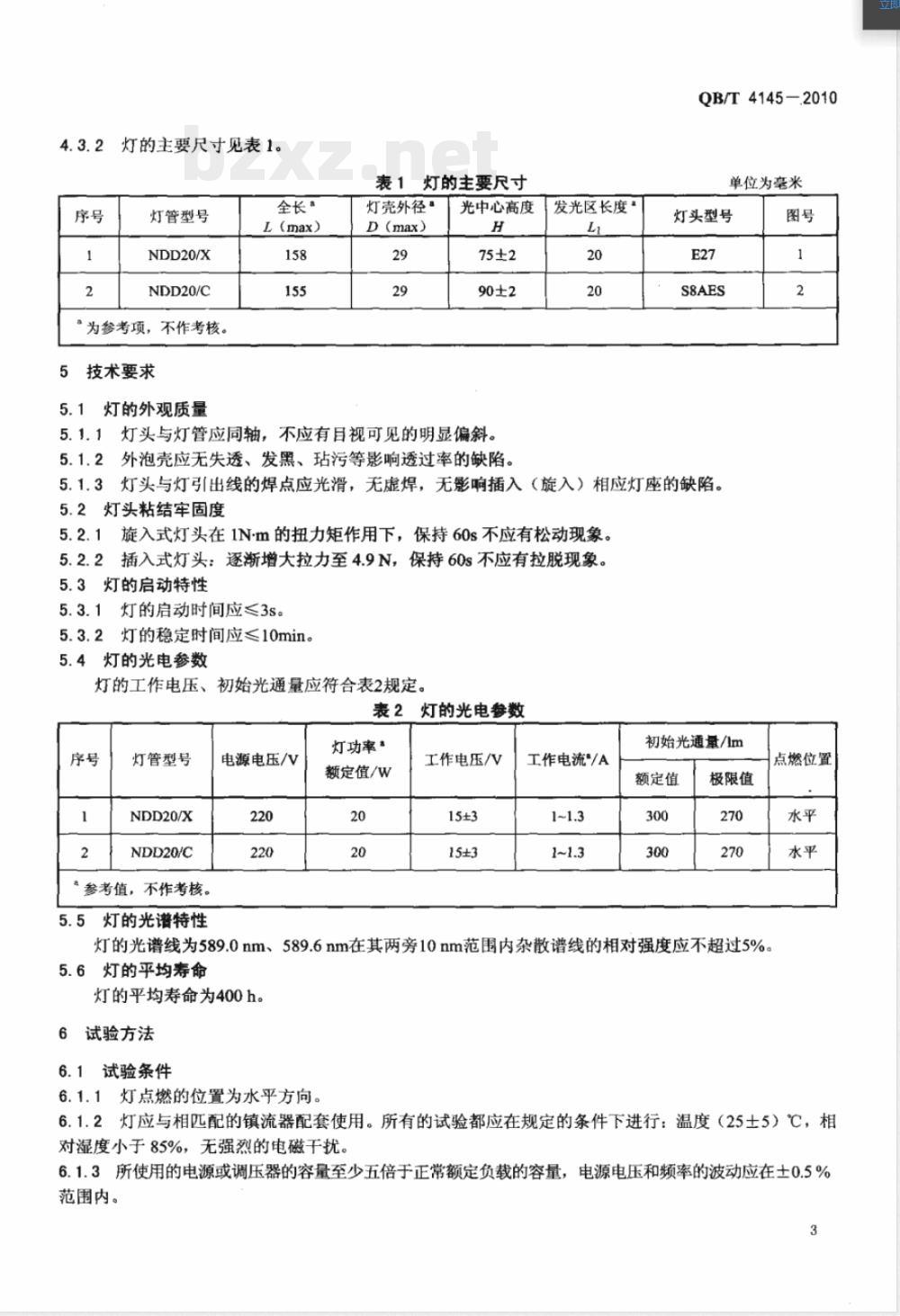

灯的主要尺寸见表1。
灯管型号
NDD20/X
NDD20/C
“为参考项，不作考核。
技术要求
灯的外观质量
全长8
L(max)
表1灯的主要尺寸
灯壳外径：
D(max)
光中心高度
灯头与灯管应同轴，不应有目视可见的明显偏斜。5.1.1
5.1.2外泡壳应无失透、发黑、污等影响透过率的缺陷。发光区长度“
QB/T4145-.2010
单位为毫米
灯头型号
5.1.3灯头与灯引出线的焊点应光滑，无虚焊，无影响插入（旋入）相应灯座的缺陷。5.2灯头粘结牢固度
5.2.1旋入式灯头在1Nm的扭力矩作用下，保持60s不应有松动现象。5.2.2插入式灯头：逐渐增大拉力至4.9N，保持60s不应有拉脱现象。5.3灯的启动特性
5.3.1灯的启动时间应≤3s。
5.3.2灯的稳定时间应≤10min。5.4灯的光电参数
灯的工作电压、初始光通量应符合表2规定。表2灯的光电参数
灯管型号
NDD20/X
NDD20/C
“参考值，不作考核。
5.5灯的光谱特性
电源电压/V
灯功率“
额定值/W
工作电压/V
工作电流/A
初始光通量/m
额定值
极限值
灯的光谱线为589.0nm、589.6nm在其两旁10nm范围内杂散谱线的相对强度应不超过5%。5.6灯的平均寿命
灯的平均寿命为400h。
6试验方法
6.1试验条件
6.1.1灯点燃的位置为水平方向。图号
点燃位置
6.1.2灯应与相匹配的镇流器配套使用。所有的试验都应在规定的条件下进行：温度（25士5）℃，相对湿度小于85%，无强烈的电磁于扰。6.1.3所使用的电源或调压器的容量至少五倍于正常额定负载的容量，电源电压和频率的波动应在士0.5%范围内。
QB/T4145-2010
6.1.4电感整流器的参数：在220V的情况下校准电流为1.3A，阻抗为135×（1士1%）2。6.2灯的型式及主要尺寸（4.3）的检验用通用或者专用的量具进行检验。6.3灯的外观质量（5.1）的检验用目视法或抽样对比法进行检验。6.4灯头的粘结牢固度（5.2）的检验6.4.1螺口灯头扭力矩（5.2.1）试验：应使用能保证扭力矩从零开始均衡地增加的机械装置进行。6.4.2插入式灯头拉力（5.2.2）试验，将被测试的灯固定于专用的实验台上，用拉力机夹住灯头，沿灯头轴线方向逐渐均衡地增加拉力至规定的要求，保持所规定时间，灯头不松动不被拉脱。6.5灯的启动特征（5.3）的检验6.5.1启动时间（5.3.1）检验：在图3所示的电路上进行，当接通电源开关后3s内灯应能正常点燃。6.5.2稳定时间（5.3.2）的检验，在图3所示的电路上进行，测量从灯点燃之后至灯电压上升至稳定时所需时间应符合要求。
220V交流
说明：
A——0.5级电流表；
V1、V2—0.5级电压表；
R—.电阻0.5W15k2;
T镇流器；
L—钠灯。
6.6灯的光电参数（5.4）的检验(vi
图3试验电路
6.6.1灯电压的检验：在图3所示的测量电路上进行，当灯管点燃至10min后测量。6.6.2初始光通量按GB/T13434的规定进行测试。6.7灯的光谱特征（5.5）的测试在单色仪上进行扫描测试，计算出杂散谱线的峰值与主谱线峰值的比值，应符合本标准要求。6.8灯的平均寿命（5.6）的测试在规定的试验条件下进行，要求10h关闭一次，每次关闭时间不少于30min，关闭时间不计入寿命，在寿命试验中偶然受机器损坏的灯不应计算在内，允许补试。试验结果应符合本标准要求。
7检验规则
7.1灯应由制造商质量检验部门按本标准进行检验，合格后签发合格证方可出厂。7.2灯的检验分为出厂检验和型式检验。7.3灯的出厂检验应按出厂检验项目进行全检，剔除不合格品。出厂检验项目见表3。4
7.4型式试验
检验项目
光中心高度
灯的外观
灯的启动特征
灯的工作电压
表3出厂检验项目
技术要求
QB/T4145-2010
检验方法
型式试验应按GB/T2829要求从出厂检验合格的灯中随机抽取，型式检验前，所有的样品应按7.4.1
出厂试验的项目进行100%检验，若有不合格品，则用合格品替换。7.4.2型式检验的项目及判别水平应符合表4规定。型式试验每年不少于一次，并在下列情况下应进行型式试验。7.4.3
a）新产品试制定型鉴定时；
b）正式投产后在结构，材料，工艺有较大改变时；c）停产一年以上再恢复生产时。表4型式试验项目及判别水平
检验项目
灯头粘结牢固度
初始光通量
灯的光谱特征
灯的平均寿命
技术要求
标志、包装、运输、贮存
8.1标志
检验方法
8.1.1每只灯的外壳上应有清晰地以下标志：a）灯的规格，型号；
b）制造厂商标；
c）灯的生产日期。
8.1.2灯的包装盒上应有清晰地以下标志：a）灯的名称，型号；
b）采用标准编号；
c）制造厂名称及地址。
8.1.3灯的外包装箱上应有清晰地以下标志：a）灯的名称，型号；
b）采用标准编号：
c）制造厂的名称，地址；
d）灯的生产日期，灯的数量；
抽样方案
按GB/T2829
二次抽样方案
判别水平
不合格
质量水平
样本量
e）符合GB/T191规定的“小心轻放”，“向上”，“防震”，“怕潮”标志。判定数组
QB/T4145-2010
8.2包装
8.2.1检验合格的灯应单只装于防震的专用纸盒内，并附有产品合格证及说明书。8.2.2灯的外包装箱应具有良好的防震、防潮性能。8.3运输
产品运输过程中应防止雨雪淋袭和强烈的震动，碰撞和冲击。8.4购存
灯应贮存在5℃～35℃，相对湿度不超过85%的干燥通风的室内，空气中不应含有腐蚀性的气体6
