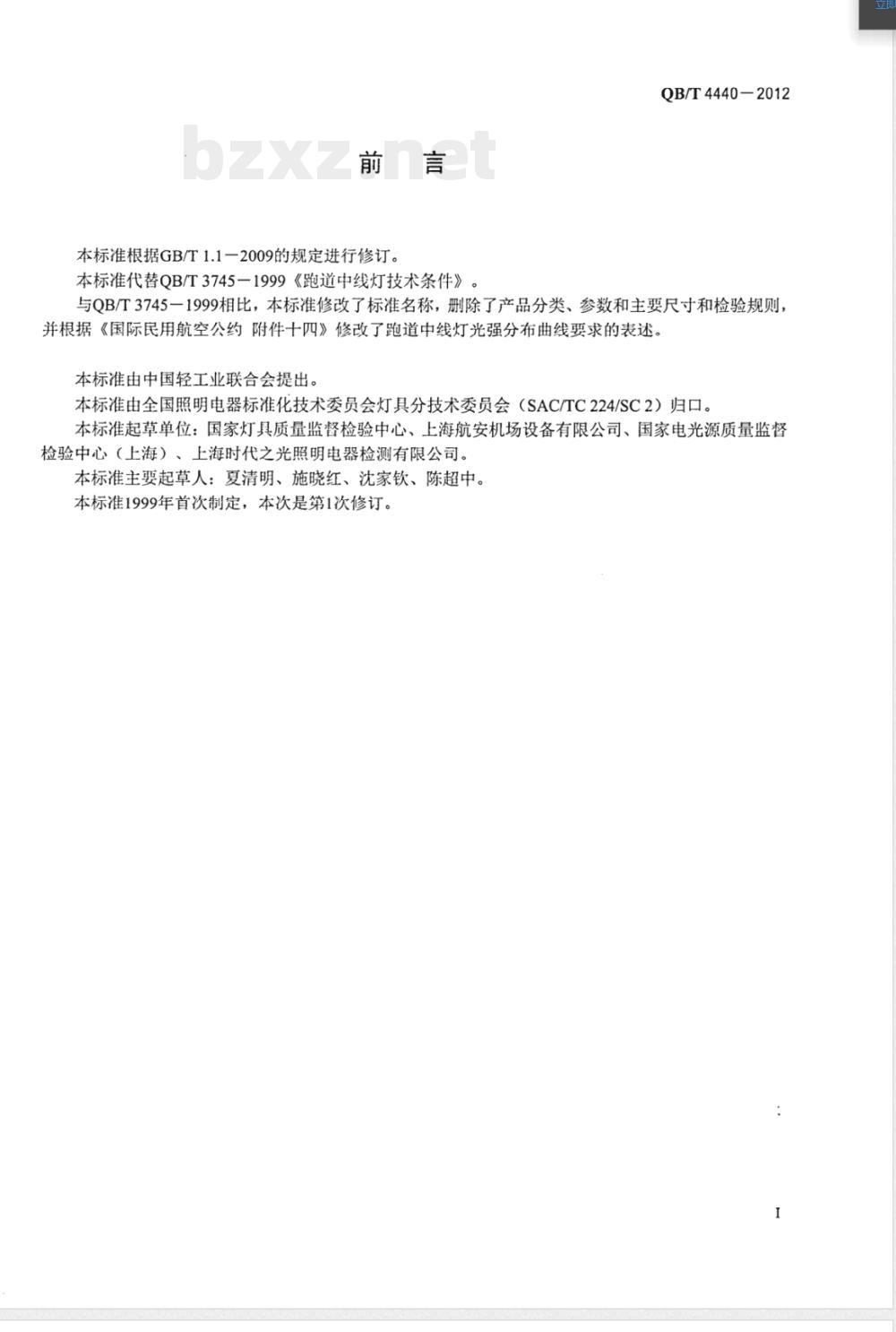

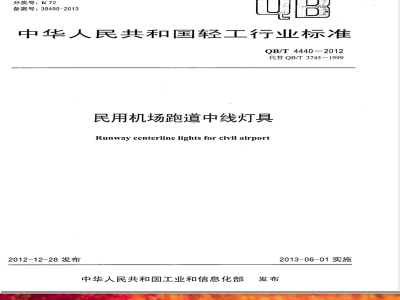

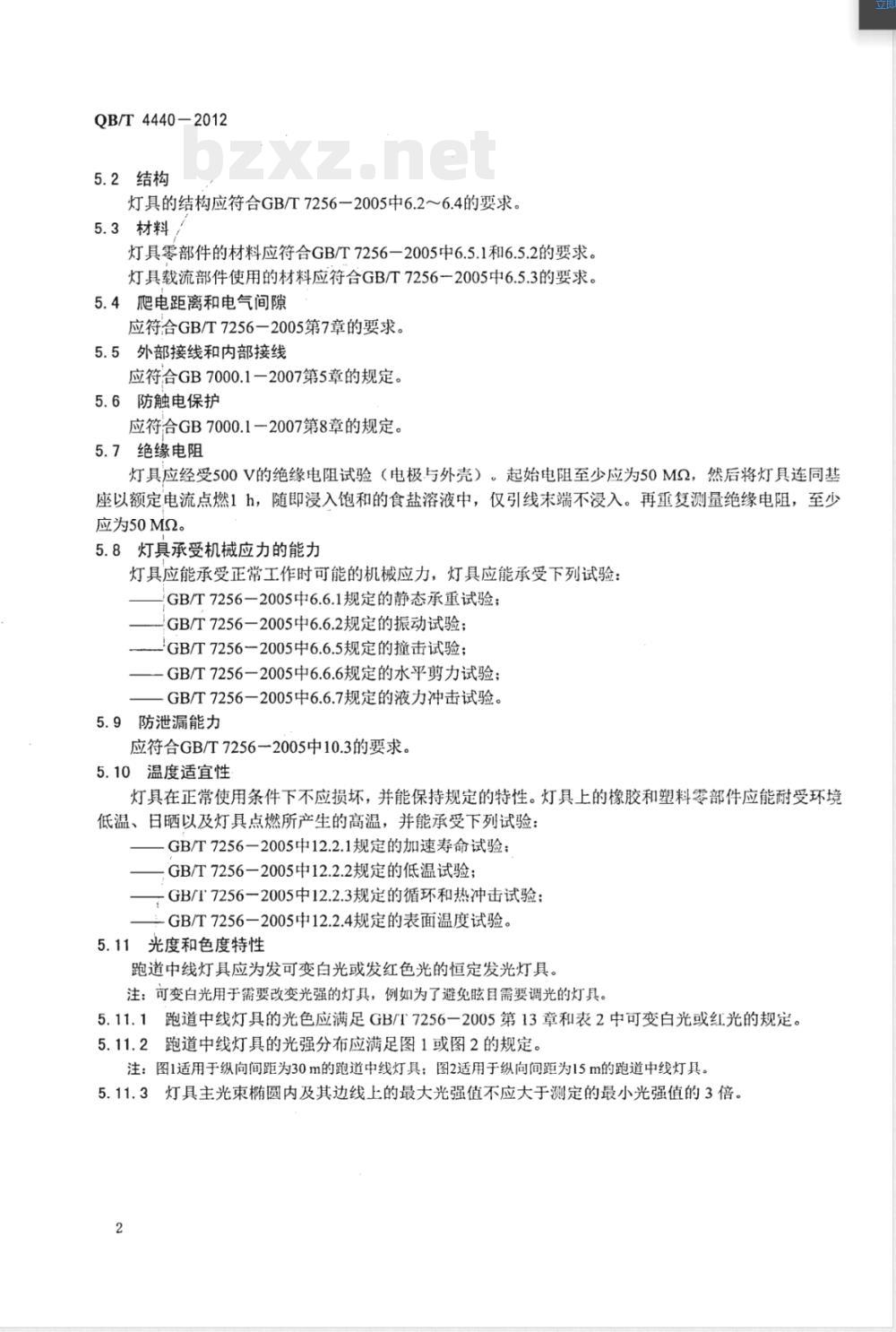

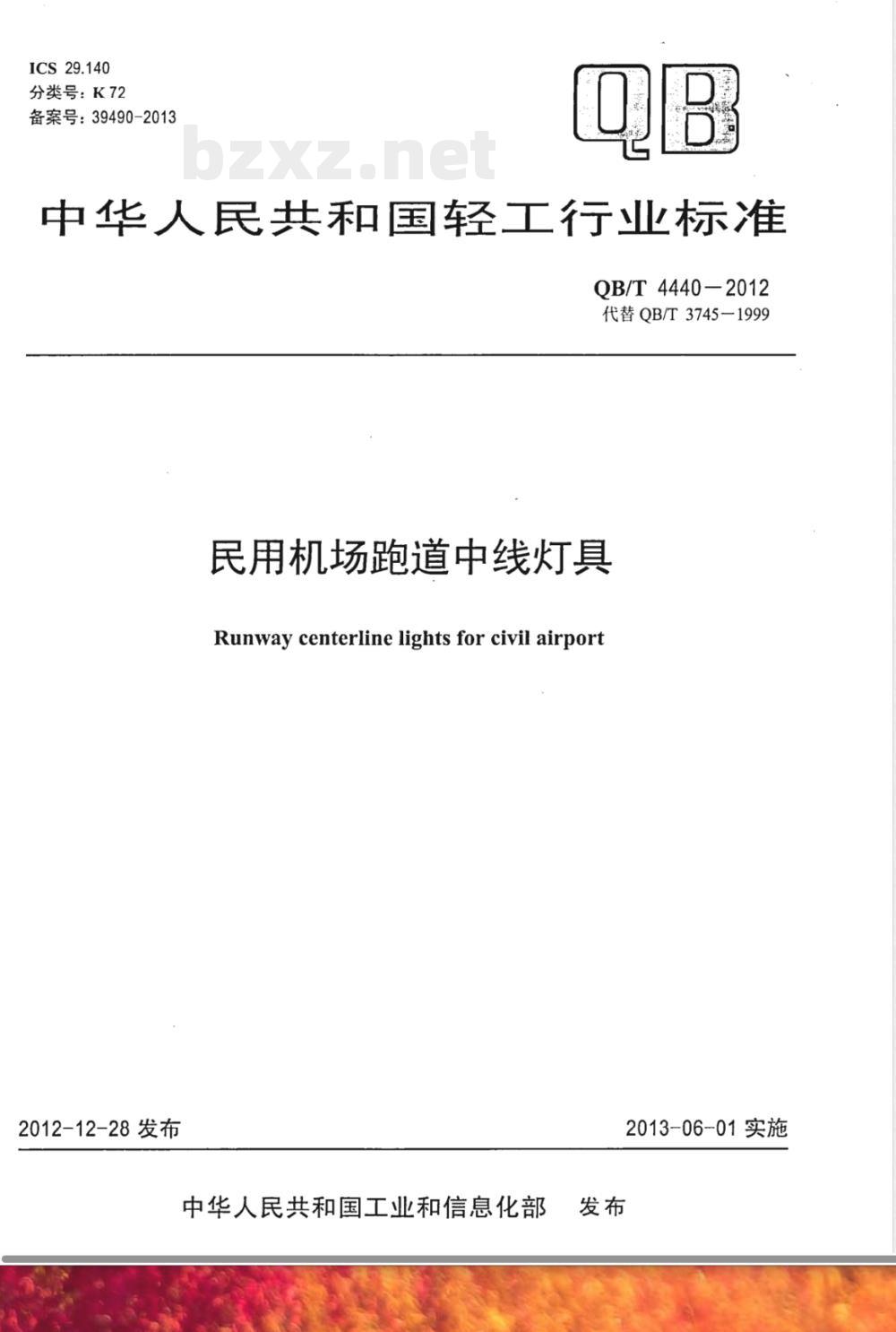

ICS 29.140 分类号：K72 备案号：39490-2013 中华人民共和国轻工行业标准 QB/T 4440-2012 代替 QB/T 3745-1999 民用机场跑道中线灯具 Runway centerline lights for civil airport 2012-12-28 发布 中华人民共和国工业和信息化部发布 2013-06-01 实施 前言 本标准根据 GB/T 1.1-2009 的规定进行修订。本标准代替 QB/T 3745-1999《跑道中线灯技术条件》。 与原标准相比，本标准修改了标准名称，删除了产品分类、参数、主要尺寸和检验规则，并依据《国际民用航空公约附件十四》调整了光强分布曲线的表述。 本标准由中国轻工业联合会提出，由全国照明电器标准化技术委员会灯具分技术委员会归口。 本标准起草单位包括国家灯具质量监督检验中心、上海航安机场设备有限公司等单位。 1 范围 本标准规定了民用机场跑道中线使用的跑道中线灯具的术语、一般要求和技术要求。 本标准适用于使用卤素灯光源的灯具，不适用于LED光源灯具。 2 规范性引用文件 GB 7000.1-2007 灯具 第1部分：一般要求与试验 GB/T 7256-2005 民用机场灯具一般要求 3 术语和定义 3.1 跑道 runway 陆地机场上供飞机着陆和起飞使用的一块长方形场地。 3.2 跑道入口 threshold 飞机着陆方向跑道的起端。 3.3 跑道中线灯具 runway centerline lights 沿跑道中线按规定间距设置的嵌入式灯具，用于向航空器飞行员提供跑道剩余长度信息。 当跑道长度达到1800m时： —距跑道入口至900m区域为可变白光恒光灯； —距900m至300m区域为白光与红光交替； —距300m至跑道末端为红色恒光灯。 3.4 恒定发光灯具 fixed light 从一个固定点观察时光强不变的灯具。 4 一般要求 4.1 灯具应在 GB/T 7256-2005 规定的环境条件下为飞机提供灯光引导信号。 4.2 本标准试验为型式试验，灯具应满足全部技术要求。 5 技术要求 5.1 标记和使用说明书 灯具应标记制造厂名称或商标、电源电流和功率，标记在寿命期内应保持清晰。 5.2 结构 灯具结构应符合 GB/T 7256-2005 中相关要求。 5.3 材料 灯具材料应满足 GB/T 7256-2005 的相关规定。 5.4 爬电距离和电气间隙 应符合 GB/T 7256-2005 第7章要求。 5.5 外部接线和内部接线 应符合 GB 7000.1-2007 第5章规定。 5.6 防触电保护 应符合 GB 7000.1-2007 第8章规定。 5.7 绝缘电阻 灯具应进行500V绝缘电阻试验，初始电阻不小于50MΩ。点燃1h后浸入饱和食盐溶液再次测试，电阻仍应不小于50MΩ。 5.8 灯具承受机械应力能力 灯具应能承受正常工作机械应力，包括静态承重、振动、撞击、水平剪力及液力冲击试验。 5.9 防泄漏能力 应符合 GB/T 7256-2005 中相关要求。 5.10 温度适宜性 灯具在正常使用条件下不应损坏，橡胶及塑料件应能耐受环境低温条件。
