GB/T 41173—2021.
1范围
GB/T 41173规定了电动辅助站立椅子的结构、要求、试验方法,检验规则及标志,包装、运输,贮存。本文件适用于通过电机控制升降来辅助质量不超过100 kg 的使用者起身和坐下的椅子。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T191包装储运图示标志
GB/T16432康复辅助器具分类和术语
3术语和定义
GB/T 16432界定的以及下列术语和定义适用于本文件。
3.1
电动辅助站立椅子chairs with electrical mechanism to assist standing up具有座椅功能,且座面依靠电力驱动帮助使用者自动起身的设备(装置)。
3.2
升降部位lifting part
与身体部位接触的可动部分。
3.3
潮湿环境下的绝缘性能electric insulation under wet condition具备防止使用者因失禁等情况造成的漏电及着火事故产生的功能。
4结构
电动辅助站立椅子由控制装置、靠背,扶手,座面组成,其结构见图1。
6.1.9圆柱体,圆柱体的直径为200 mm,它通过螺旋压缩弹簧组件与冲击头相连接,并能沿着冲击头(中心区域)轴线做相对运动,圆柱体加上有关附件(不计弹簧)的质量为(17士0.1)kg,整个座面冲击器的质量(包括螺旋压缩弹簧组件和冲击头)为(25士0.1>kg。
6.1.10螺旋压缩弹簧组件,螺旋压缩弹簧组件的额定弹性系数为(6.9士1)N/mm,可相对运动部分总的摩擦力应为0.25 N~0.45 N。螺旋压缩弹簧组件的预压缩力为(1 040士5)N,其可再压缩量应小于60 mm。
6.1.11冲击头,直径为200 mm的刚性圆形物体,加载表面覆以皮革材料,内装干燥细沙,其加载表面为球面,球面的曲率半径为300 mm,其周边倒圆半径为12 mm。
6.1.12︰冲击摆锤,质量为6.5 kg 的圆柱刚性锤头,用外径为38 mm,壁厚为2 mm 的钢管作为摆杆连接在回转轴上,摆锤回转中心至锤头重心的距离为1 m,锤杆应通过一个低摩擦轴承回转(见图6)。
1范围
GB/T 41173规定了电动辅助站立椅子的结构、要求、试验方法,检验规则及标志,包装、运输,贮存。本文件适用于通过电机控制升降来辅助质量不超过100 kg 的使用者起身和坐下的椅子。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中,注日期的引用文件,仅该日期对应的版本适用于本文件;不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T191包装储运图示标志
GB/T16432康复辅助器具分类和术语
3术语和定义
GB/T 16432界定的以及下列术语和定义适用于本文件。
3.1
电动辅助站立椅子chairs with electrical mechanism to assist standing up具有座椅功能,且座面依靠电力驱动帮助使用者自动起身的设备(装置)。
3.2
升降部位lifting part
与身体部位接触的可动部分。
3.3
潮湿环境下的绝缘性能electric insulation under wet condition具备防止使用者因失禁等情况造成的漏电及着火事故产生的功能。
4结构
电动辅助站立椅子由控制装置、靠背,扶手,座面组成,其结构见图1。
6.1.9圆柱体,圆柱体的直径为200 mm,它通过螺旋压缩弹簧组件与冲击头相连接,并能沿着冲击头(中心区域)轴线做相对运动,圆柱体加上有关附件(不计弹簧)的质量为(17士0.1)kg,整个座面冲击器的质量(包括螺旋压缩弹簧组件和冲击头)为(25士0.1>kg。
6.1.10螺旋压缩弹簧组件,螺旋压缩弹簧组件的额定弹性系数为(6.9士1)N/mm,可相对运动部分总的摩擦力应为0.25 N~0.45 N。螺旋压缩弹簧组件的预压缩力为(1 040士5)N,其可再压缩量应小于60 mm。
6.1.11冲击头,直径为200 mm的刚性圆形物体,加载表面覆以皮革材料,内装干燥细沙,其加载表面为球面,球面的曲率半径为300 mm,其周边倒圆半径为12 mm。
6.1.12︰冲击摆锤,质量为6.5 kg 的圆柱刚性锤头,用外径为38 mm,壁厚为2 mm 的钢管作为摆杆连接在回转轴上,摆锤回转中心至锤头重心的距离为1 m,锤杆应通过一个低摩擦轴承回转(见图6)。
标准图片预览
标准内容

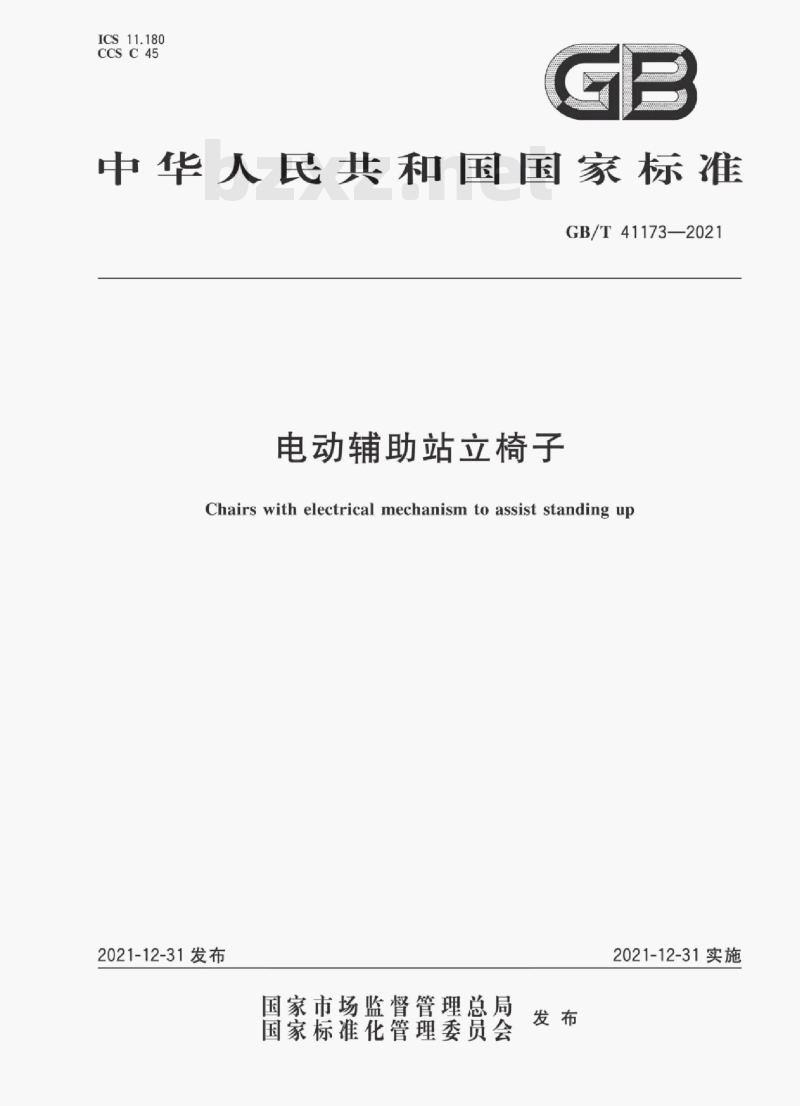

ICS11.180
CCSC45
中华人民共和国国家标准
GB/T41173—2021
电动辅助站立椅子
Chairs with electrical mechanism to assist standing up2021-12-31发布
国家市场监督管理总局
国家标准化管理委员会
2021-12-31实施
GB/T41173—2021

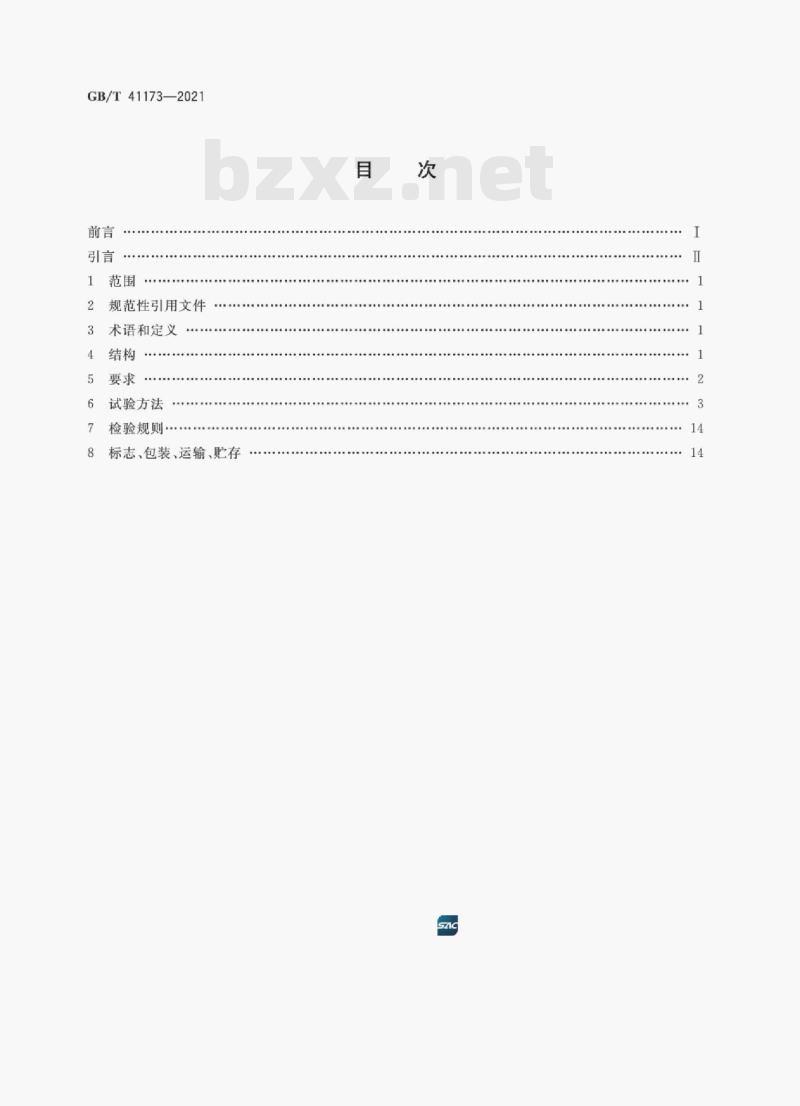

规范性引用文件
术语和定义
试验方法
检验规则
标志、包装、运输、贮存
GB/T41173—2021

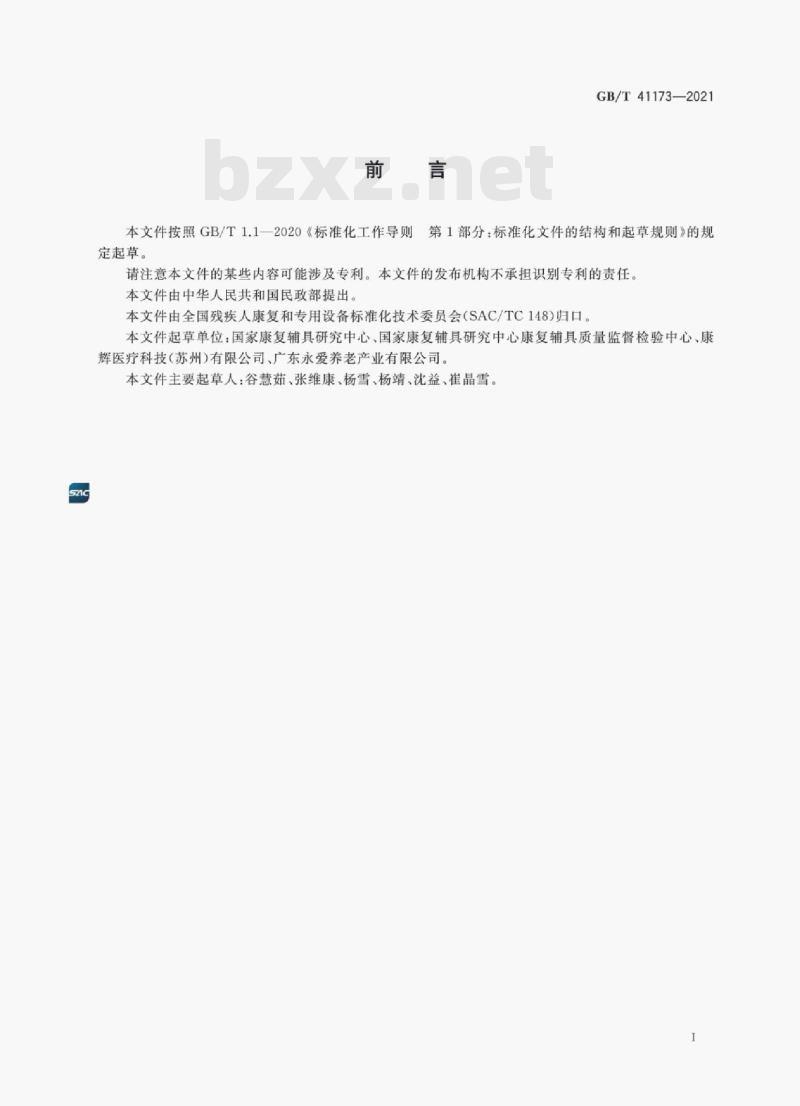

本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。本文件由中华人民共和国民政部提出。本文件由全国残疾人康复和专用设备标准化技术委员会（SAC/TC148）归口。本文件起草单位：国家康复辅具研究中心、国家康复辅具研究中心康复辅具质量监督检验中心、康辉医疗科技（苏州)有限公司、广东永爱养老产业有限公司。本文件主要起草人：谷慧茹，张维康、杨雪，杨靖，沈益，崔晶雪。I
GB/T41173—202

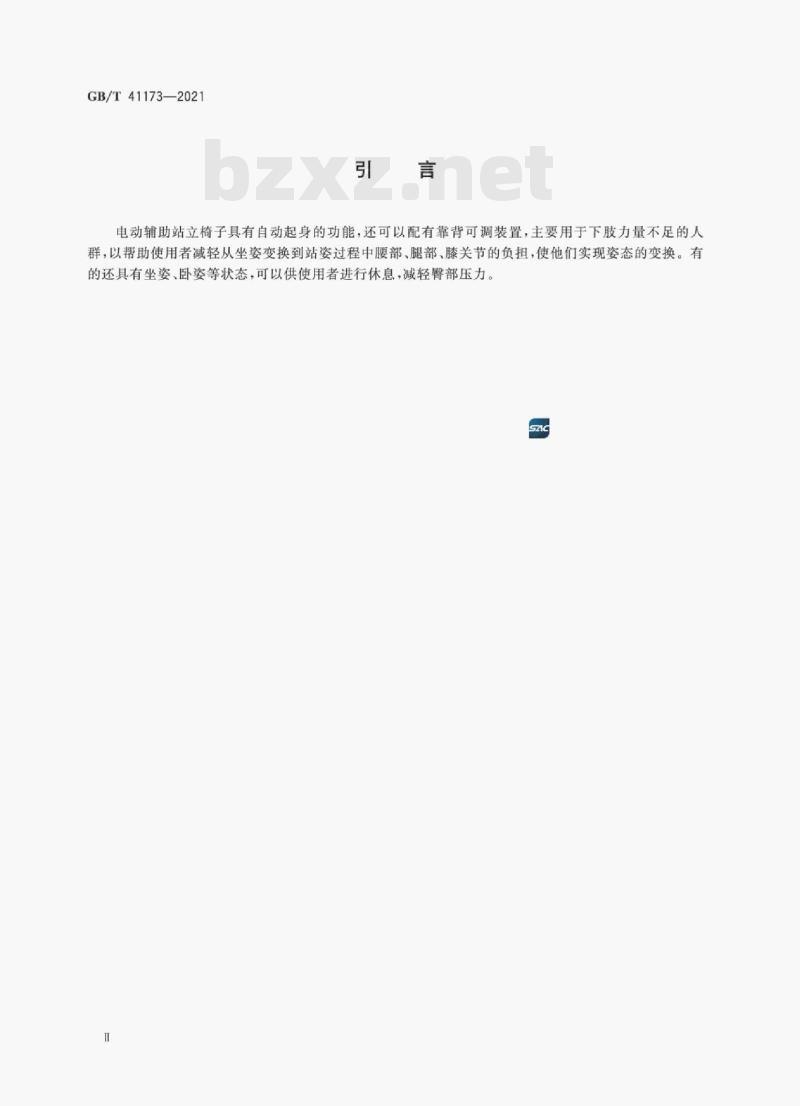

电动辅助站立椅子具有自动起身的功能，还可以配有靠背可调装置，主要用于下肢力量不足的人群，以帮助使用者减轻从坐姿变换到站姿过程中腰部、腿部、膝关节的负担，使他们实现姿态的变换。有的还具有坐姿、卧姿等状态，可以供使用者进行休息，减轻臀部压力1范围
电动辅助站立椅子
GB/T41173—2021
本文件规定了电动辅助站立椅子的结构、要求，试验方法，检验规则及标志，包装，运输，贮存本文件适用于通过电机控制升降来辅助质量不超过100kg的使用者起身和坐下的椅子2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191
包装储运图示标志
GB/T16432康复辅助器具分类和术语3术语和定义
GB/T16432界定的以及下列术语和定义适用于本文件3.1
电动辅助站立椅子chairswithelectricalmechanismtoassiststandingup具有座椅功能，且座面依靠电力驱动帮助使用者自动起身的设备（装置）。3.2
立liftingpart
升降部位
与身体部位接触的可动部分。
electric insulationunderwet condition潮湿环境下的绝缘性能
具备防止使用者因失禁等情况造成的漏电及着火事故产生的功能。4结构
电动辅助站立椅子由控制装置、靠背、扶手、座面组成，其结构见图1。SN
GB/T41173—2021
标引序号说明：
1——靠背；
2—扶手：
座面；
控制装置。
5要求
外观要求
图1电动辅助站立椅子示意图
电动辅助站立椅子在正常使用中应无尖锐物体穿出座面或靠背等部位。外露的部件等尖端不应有刃口或毛刺设计要求此内容来自标准下载网
如果扶手和靠背的间隙在120mm及以下，圆柱量具不应从扶手侧进人电动辅助站立椅子座面上升下降时，身体接触部分不应嵌人缝隙中。升降装置应能够按使用者的要求停在任何位置。设计成用手指、手或脚操作的按钮，杆等操作开关的力应符合表1的要求。表1最大操作力
操作方式
S操作
启动或停止的操纵杆持续操作
用手启动或者停止的操作杆
用脚操作
60～100
配有3个及以上脚轮的电动辅助站立椅子，脚轮刹车装置数量不应少于2个。单位为牛顿
5.3性能要求
电动辅助站立椅子的性能应符合表2的规定。表2
性能要求
项目内容
包覆物的固定性
摩擦力
静载荷试验
冲击试验
稳定性试验
耐久性
升降速度
扶手水平
扶手垂直
扶手水平方向
向前倾翻
侧向倾翻
向后倾翻
潮湿环境下的绝缘性能
试验方法
试验设施
试验地面，试验地面应水平、平整。性能要求
GB/T41173—2021
100N力之下不应发生掉落
与地面的摩擦力应不低于0.2F。不应有破损、脱落、变形，扭曲、对使用有害杂音及功能损坏
不应倾翻
不应倾翻
不应倾翻
应不高于30mm/s
功能没有异常，绝缘电阻应不低于1MQ颈部嵌入检验的圆柱量具，直径为50mm长度为100mm的刚性圆柱。身体的嵌入检验的圆柱量具：a）直径为200mm、长度为100mm的刚性圆柱；b）直径为120mm，长度为100mm的刚性圆柱，4座面加载垫，外形为自然凹凸形状的刚性物体（见图2）。6.1.4
GB/T41173—2021
加载点
图2自然成型的标准座面加载垫示意图单位为毫米
6.1.5靠背加载垫，靠背加载垫为长250mm，宽200mm的刚性矩形物体，其加载表面为圆柱面，圆柱面的曲率半径为450mm，其四周边沿倒角半径为12mm（见图3）。单位为毫米
图3靠背加载垫示意图
6.1.6小型座面加载垫，直径200mm的刚性圆形物体，其加载面表面为球面，球面的曲率半径为300mm，其周边倒角半径为12mm（见图4）。图4小型座面加载垫示意图
GB/T41173—2021
单位为毫米
6.1.7扶手加载垫，直径为100mm的刚性圆盘，其加载面周边倒圆半径为12mm。6.1.8座面冲击器，座面冲击器由圆柱体、螺旋压缩弹簧和冲击头组成（见图5）。起重设备接合点
不约束其自由下落
图5座面冲击器示意图
6.1.9圆柱体，圆柱体的直径为200mm，它通过螺旋压缩弹簧组件与冲击头相连接，并能沿着冲击头（中心区域）轴线做相对运动，圆柱体加上有关附件（不计弹簧）的质量为（17士0.1）kg，整个座面冲击器的质量（包括螺旋压缩弹簧组件和冲击头）为（25士0.1）kg。6.1.10螺旋压缩弹簧组件，螺旋压缩弹簧组件的额定弹性系数为（6.9士1)N/mm，可相对运动部分总的摩擦力应为0.25N～0.45N。螺旋压缩弹簧组件的预压缩力为（1040土5）N，其可再压缩量应小于60mm。
6.1.11冲击头，直径为200mm的刚性圆形物体，加载表面覆以皮革材料，内装干燥细沙，其加载表面为球面，球面的曲率半径为300mm，其周边倒圆半径为12mm。6.1.12冲击摆锤，质量为6.5kg的圆柱刚性锤头，用外径为38mm，壁厚为2mm的钢管作为摆杆连接在回转轴上，摆锤回转中心至锤头重心的距离为1m，锤杆应通过一个低摩擦轴承回转（见图6）。5
GB/T41173—2021
标引序号说明：
摆锤头，钢质，质量为6.5zlc
硬质实木；
橡胶，50IRHD
4锤杆，长950mm直径为38mm，壁厚2mm，高强度钢管，质量（2士0.2)kg5
高度调节装置：
6—摆锤头，见右侧大图。
注1：1+2+3的质量=（6.5±0.07)kg。注2：图中摆锤头从工作位置旋转了90。图6冲击摆锤示意图
6.2试验条件
单位为毫米
除潮湿环境下的绝缘性能试验外，其他所有试验应在温度为5℃～35℃、相对湿度为25%～95%的条件下进行。
6.3外观测试方法
对电动辅助站立椅子的5.1、5.2.1、5.2.2、5.2.3及5.2.5的测试项目，采用目测、手感、试用等方法确定。
6.4设计要求测试方法
6.4.1扶手和靠背的缝隙
在开口部位处用6.1.2规定的圆柱量具以150N的力压在扶手与靠背之间的缝隙，圆柱量具中心水平线应高于扶手平面，如图7a）所示。如果圆柱量具中心水平线低于扶手平面则不符合5.2.1要求［如图7b)所示]。
50mm圆柱量具
a）符合示例
b）不符合示例
图7扶手和靠背的缝隙示意图
6.4.2身体嵌入的可能性
GB/T41173—2021
图8所示的A部在座面上升或下降的时候，任何一个开口处都可能被身体嵌人，如手臂等。使用6.1.3a)中的圆柱量具测试图8的A部分，不应发生嵌人。使用6.1.3b)中的圆柱量具测试图8的B部分，不应发生嵌人。
图8驱动装置的缝隙示意图
6.4.3最大操作力测试方法
使用测力计对操作按钮进行操作，测量最大操作力应符合5.2.4要求。6.5性能测试
6.5.1电动辅助站立椅子包覆物的固定性在水平方向上用100N的力拉电动辅助站立椅子上包覆物，包覆物不应掉落。6.5.2摩擦力
将电动辅助站立椅子调整座面到最低位置，刹住制动器，并将椅子放在平滑的钢板上，钢板表面摩擦系数为0.2。在座面前面部分逐渐施加向后的载荷，并测量其开始移动的最大载荷F（最大静摩擦力），确保测得的载荷大于用以下方法计算的最大静止摩擦力（F）。7
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
